Uni-T UTG9604T funkcijski generator na struju 600 MHz (max) 4-kanalni proizvoljno, pravokutnik, puls, rampa, buka, sinus
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
2 kom. - zaliha Njemačka
Broj
Ukupno (7.255,00 € / komad)
7.255,00 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Uni-T UTG9604T funkcijski generator na struju 600 MHz (max) 4-kanalni proizvoljno, pravokutnik, puls, rampa, buka, sinusni val
- - Maks. izlazna frekvencija: 600 MHz
- - Brzina uzorkovanja: 2,5 GSA/s
- - Vertikalna rezolucija: 16 bita
- - Kanali: 4
- - Duljina proizvoljnog valnog oblika: 64 Mpts
- - Zaslon: 10,1-inčni TFT LCD
Tehnički podaci
- Vrsta proizvoda
funkcijski generator na struju
- Područje frekvencije
600 MHz (max)
- Izlazni oblici signala
proizvoljno
pravokutnik
puls
rampa
buka
sinusni val
tvornički standard (vlastiti)
- dim.
(Š x V) 220 mm x 350 mm
- Težina
5 kg
- Broj kanala
4-kanalni
- Frekvencija (maks.)
600 MHz
- Širina
220 mm
- Visina
350 mm
- Napajanje
strujno napajanje
- Tip
UTG9604T
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3403917 Uni-T UTG9604T funkcijski generator na struju 600 MHz (max) 4-kanalni proizvoljno, pravokutnik, puls, rampa, buka, sinus
Upute za rad i sigurnost
Upute za rad i sigurnost 3403917 Uni-T UTG9604T funkcijski generator na struju 600 MHz (max) 4-kanalni proizvoljno, pravokutnik, puls, rampa, buka, sinus
Upute za rad i sigurnost 3403917 Uni-T UTG9604T funkcijski generator na struju 600 MHz (max) 4-kanalni proizvoljno, pravokutnik, puls, rampa, buka, sinus
Upute za rad i sigurnost 3403917 Uni-T UTG9604T funkcijski generator na struju 600 MHz (max) 4-kanalni proizvoljno, pravokutnik, puls, rampa, buka, sinus
Opis

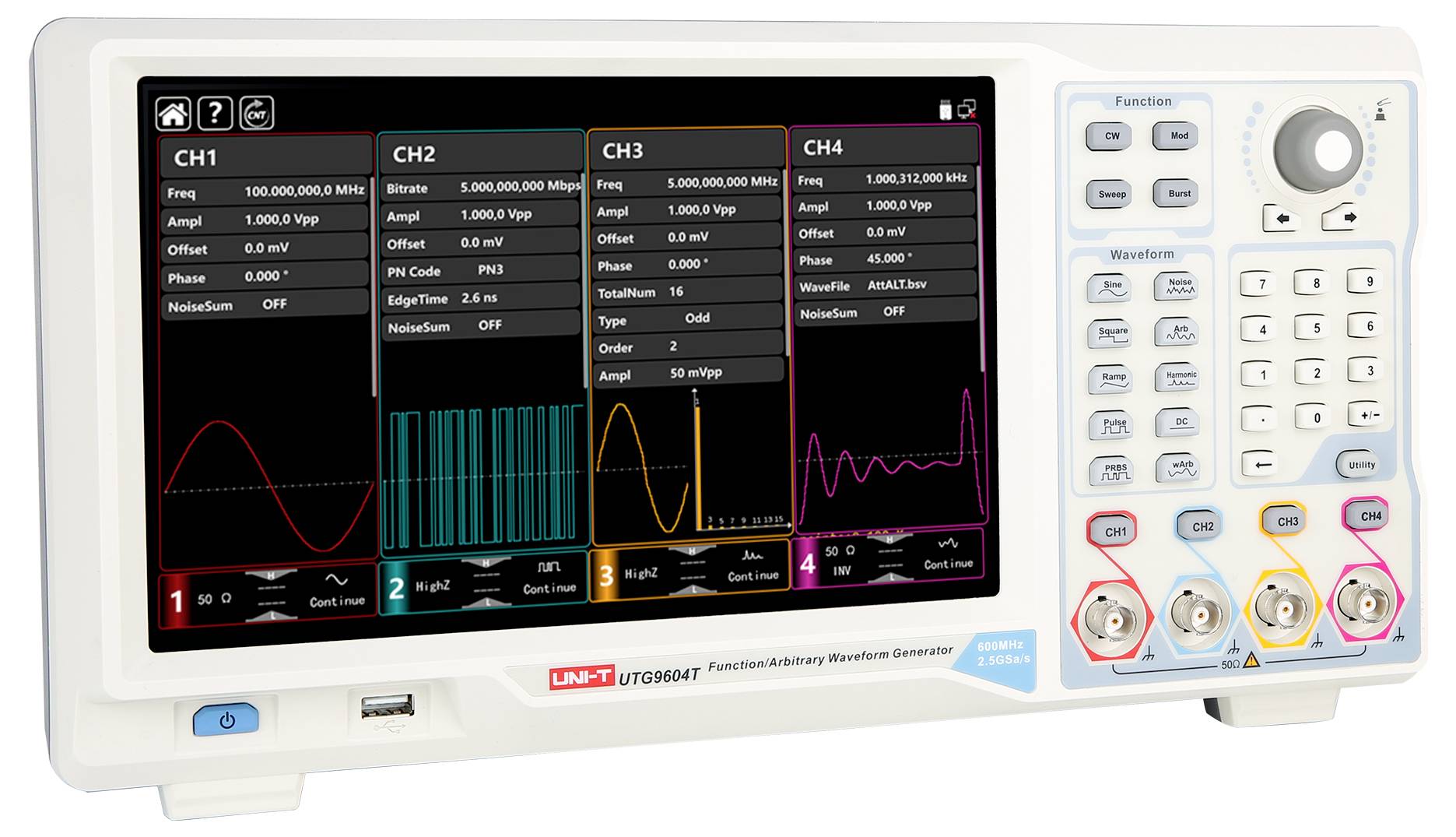

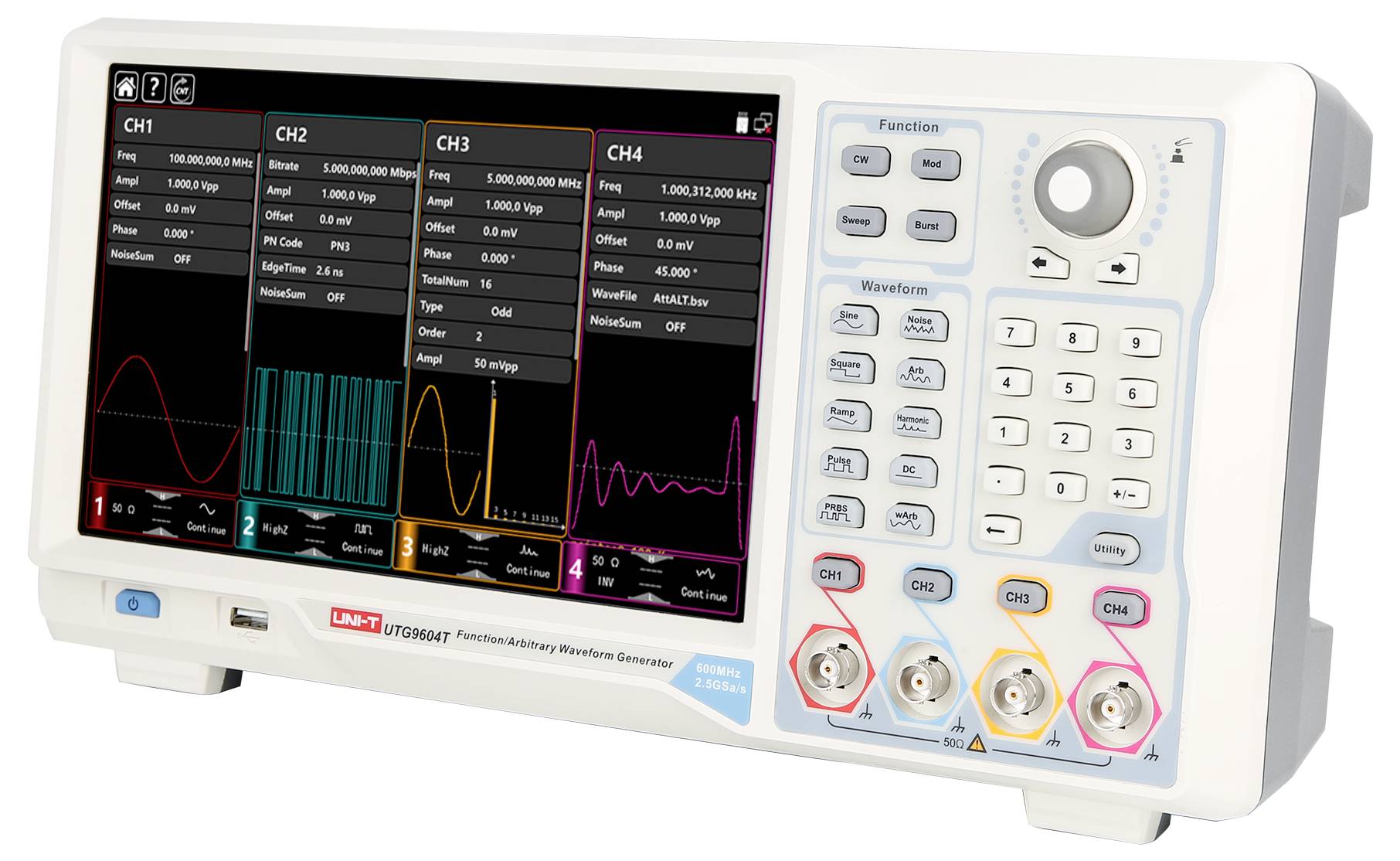

UTG9604T je 4-kanalni generator valnih oblika koji nudi napredne značajke poput generiranja šuma i PRBS-a. S maksimalnom izlaznom frekvencijom od 600 MHz i brzinom uzorkovanja do 2,5 Gsa/s, osigurava precizno i stabilno generiranje signala zahvaljujući tehnologiji izravnog digitalnog sintetizatora (DDS). UTG9604T impresionira visokim performansama, svestranim značajkama i ultra finom rezolucijom od 1 μHz, idealnom za zahtjevne primjene. Njegov 10,1-inčni zaslon osjetljiv na dodir visoke rezolucije i ergonomski dizajn poboljšavaju udobnost korisnika i povećavaju učinkovitost za intuitivan i učinkovit rad.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba

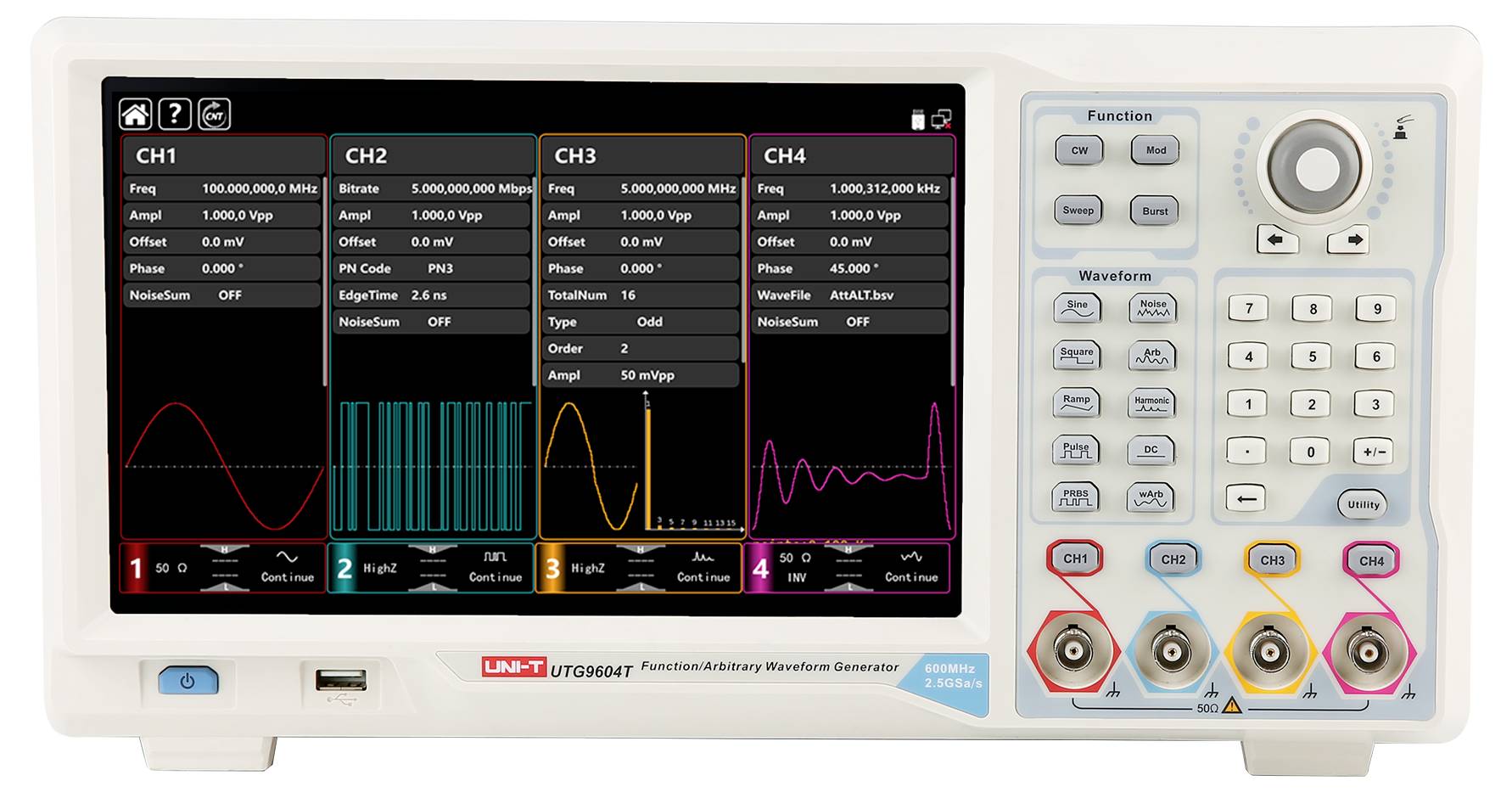

- - 10,1-inčni zaslon osjetljiv na dodir: UTG9604T ima 10,1-inčni kapacitivni zaslon osjetljiv na dodir rezolucije 1280 × 800 i novi dizajn korisničkog sučelja koji pruža intuitivno upravljanje i poboljšano korisničko iskustvo.
- - 4-kanalni izlaz i 4 načina rada: Standardni 4-kanalni izlaz za istovremeno generiranje različitih signala. Uz linearni i logaritamski način rada, UTG9604T nudi dva nova načina rada:
- Korak način rada: Precizna, postupna podešavanja
- Način popisa: Definirane vrijednosti ili točke za preciznu kontrolu generiranja signala
- - 8-znamenkasti brojač frekvencija: Mjeri frekvencije od 100 MHz do 800 MHz s visokom preciznošću i analizira parametre kao što su frekvencija, period, radni ciklus te pozitivne i negativne širine impulsa.
- - Svestrani načini modulacije i proizvoljni valni oblici: Podržava AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM i više za podučavanje i testiranje komunikacijskih sustava. Sadrži preko 200 unaprijed definiranih proizvoljnih valnih oblika za primjenu u inženjerstvu, biomedicini, standardima i matematici.
- - Izlaz protokola: Podržava SPI, I2C i UART, idealno za svestrano testiranje digitalnih sučelja.
- - Funkcija PRBS i SNR:
- - PRBS generator za testiranje stope pogrešaka u bitovima pri brzim prijenosima podataka
- - SNR funkcija za superponiranje Gaussovog šuma radi procjene imunosti uređaja na šum

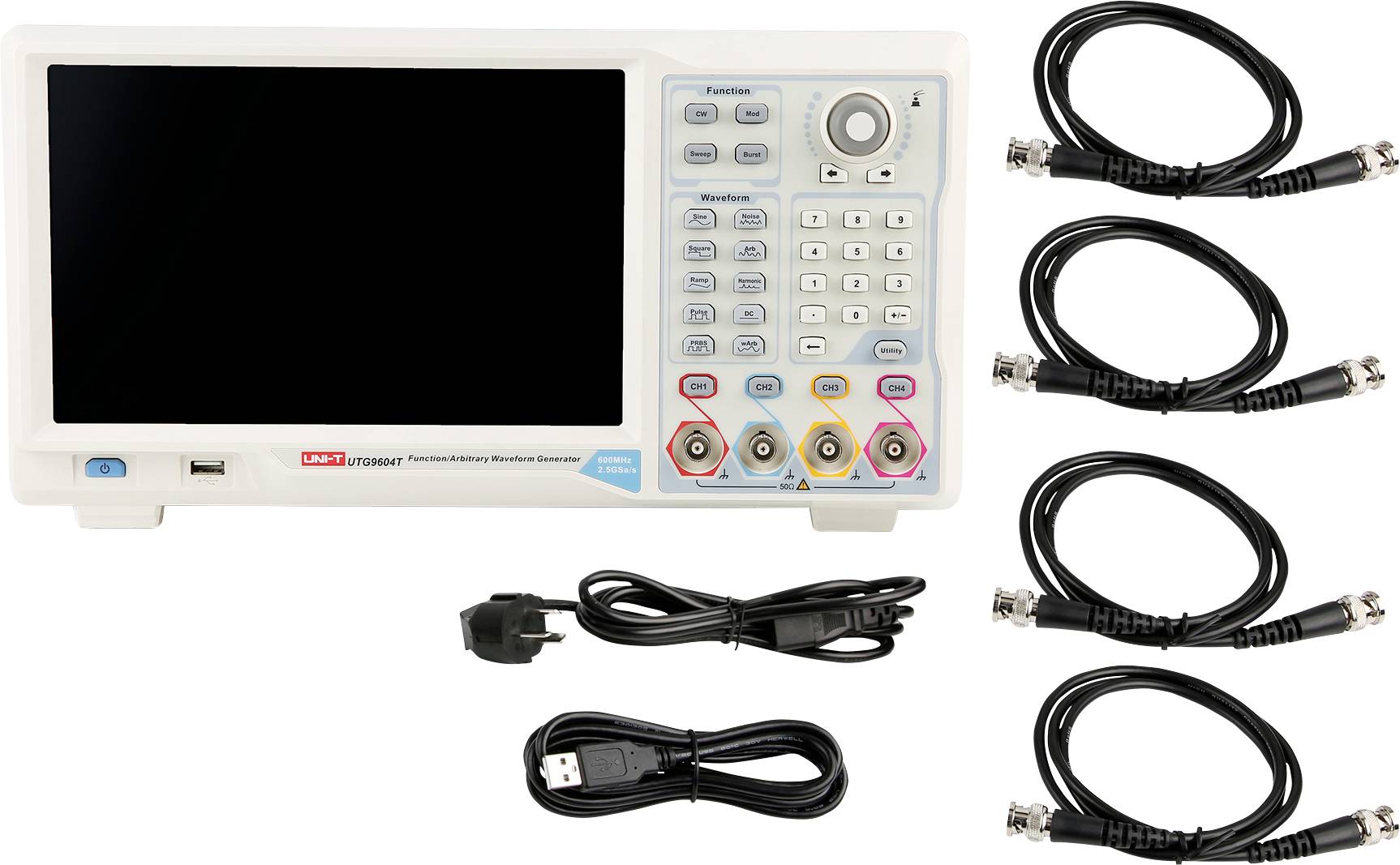

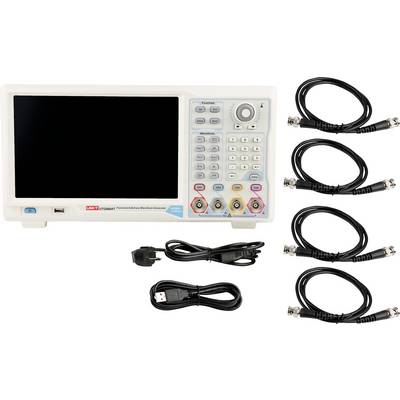

Isporuka uključuje
- - UTG9604T (4 kanala, 600 MHz)
- - Kabel za napajanje × 1
- - USB podatkovni kabel × 1
- - BNC-BNC kabel × 4
- - Višejezične sigurnosne upute
- - Kratki vodič
- - Potvrda o kalibraciji
Napomene
Drugi modeli
- UTG9354T: Generator valnih oblika, izlazna frekvencija 350 MHz, brzina uzorkovanja 2,5 GSa/s, vertikalna rezolucija 16-bit/14-bit, 4 kanala, 64 Mpts proizvoljne duljine valnog oblika, 10,1-inčni TFT LCD zaslon osjetljiv na dodir.
- UTG9504T: Generator valnih oblika, izlazna frekvencija 500 MHz, brzina uzorkovanja 2,5 GSa/s, vertikalna rezolucija 16-bit/14-bit, 4 kanala, 64 Mpts proizvoljne duljine valnog oblika, 10,1-inčni TFT LCD zaslon osjetljiv na dodir.
