Name: Uni-T UTG4254X funkcijski generator na struju 1 µHz - 250 Hz 4-kanalni sinusni val , pravokutnik, rampa, buka, proizvolj
Brand: Uni-T
SKU: 3837315
Availability: BackOrder

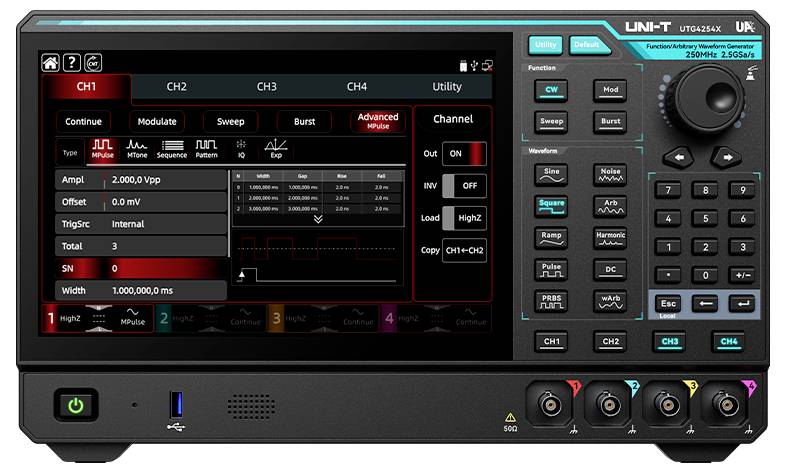

Prednja ploča UNI-T digitalnog osciloskopa/generatora funkcija koja prikazuje postavke izbornika CH1 i kontrole valnog oblika, s gumbima, prekidačima i četiri ulaza kanala.

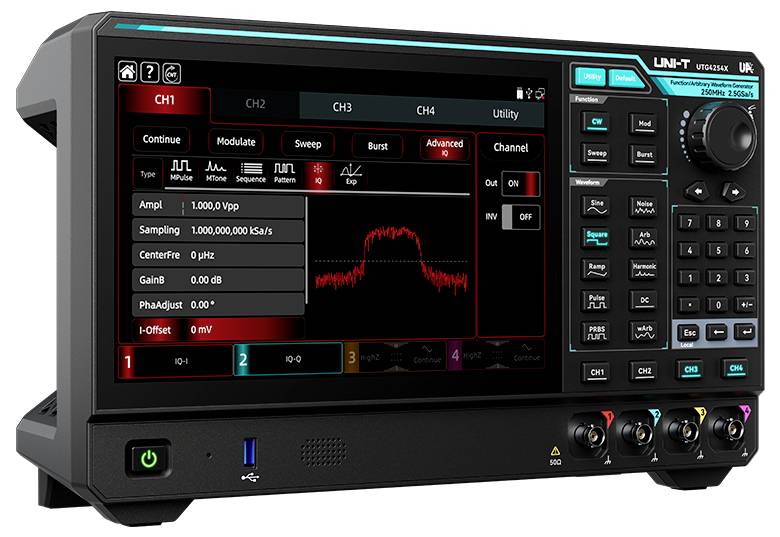

Prijenosni električni mjerni instrument s dodirnim ekranom koji prikazuje postavke valnog oblika CH1 i crveni prikaz valnog oblika, te kontrolne gumbe i ulazne priključke na desnoj i donjoj strani.

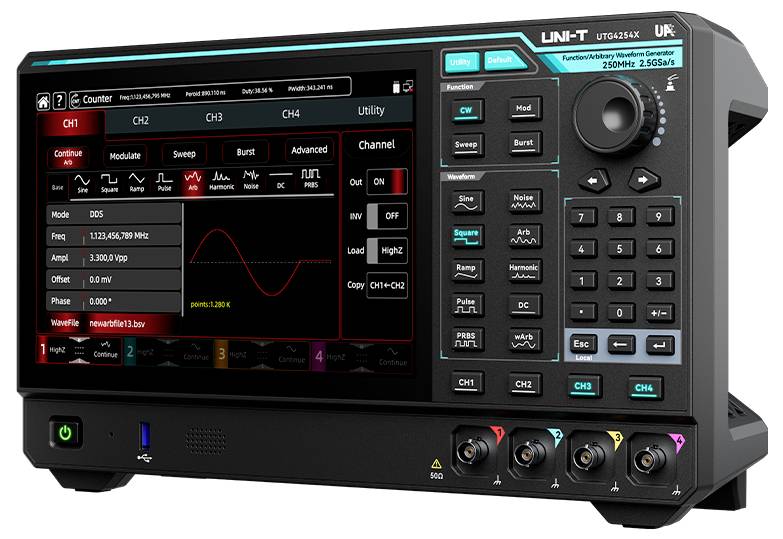

UNI-T digitalni generator signala s dodirnom površinom za kontrolu valnih oblika, tipkovnicom i četiri izlazna kanala za generiranje testnih signala.

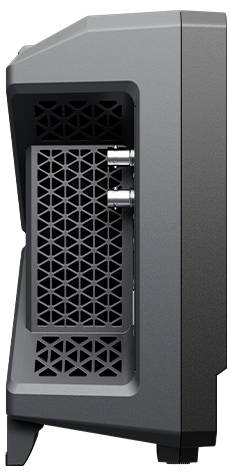

Pogled sa strane crnog i sivog elektroničkog uređaja ili zvučnika s proširenim prednjim otvorom za ventilaciju i dva metalna priključka na boku.

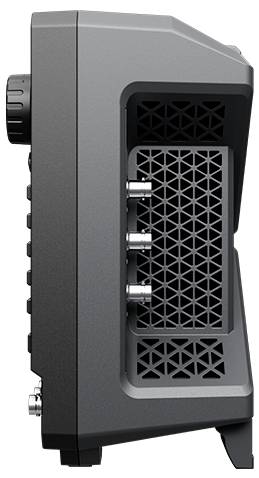

Bliski kadar sivog panela elektroničke naprave sa ventiliranom mrežom i tri metalna priključna porta, vjerojatno za kameru ili audio opremu.

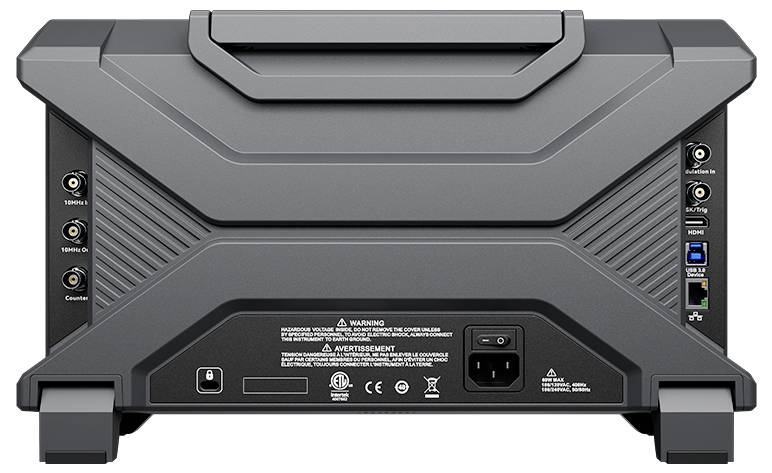

Stražnji pogled na otporan monitor ili zaslon s vidljívim višestrukim ulaznim priključcima, utičnicom za napajanje i nosačima za postavljanje.

1/6

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

1 kom. - zaliha Njemačka

Ukupno (3.559,00 € / komad)

3.559,00 €

uklj. PDV

samo 110,65 €

Dostupno još samo 1 kom. - zaliha Njemačka

Dostupno samo za poslovne kupce

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Uni-T UTG4254X funkcijski generator na struju 1 µHz - 250 Hz 4-kanalni sinusni val , pravokutnik, rampa, buka, proizvoljno

Maksimalna izlazna frekvencija: 250 MHz
Brzina uzorkovanja: 2,5 GSA/s
Vertikalna rezolucija: 16-bitna
Kanali: 4
Proizvoljna duljina valnog oblika: 128 Mpts
Zaslon: 10,1-inčni TFT-LCD zaslon osjetljiv na dodir

Tehnički podaci

10,1-inčni kapacitivni zaslon osjetljiv na dodir
4 neovisna kanala pune snage
Omjer signala i šuma (SNR)
Izlaz digitalnog protokola (SPI, I2C, UART)
napredne funkcije (Višestruki impuls, Višeton, Sekvenca, Uzorak, I/Q, Ekspresija)

Izlazni oblik signala: Sinusni, kvadratni, nagibni/trokutni, pulsni, harmonijski, šum, PRBS, istosmjerni, proizvoljni

Vrsta proizvoda: funkcijski generator na struju

Područje frekvencije: 1 µHz - 250 Hz

Izlazni oblici signala: sinusni val
pravokutnik
rampa
buka
proizvoljno

Područje frekvencije (sinus): 1 µHz – 250 MHz

Klir faktor (sinus): 0,07 %

Područje frekvencije pravokutnik: 1 µHz – 100 MHz

Vrijeme povečavanja pravokutnika: 2 ns

Prikaz: LCD

Područje frekvencije (trokut): 1 µHz – 20 MHz (Rampenwelle) Hz

Područje frekvencije (ARB): 1 µHz – 50 MHz (DDS-Modus) Hz

: tvornički standard (vlastiti)

Funkcija oscilacije frekvencije: Da (pomicanje: linearno, logaritamsko, popisno, korak po koraku)

Interna modulacija: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Eksterna modulacija: AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

VCF: Da (Podržava frekvencijsko pomicanje i analogno/digitalnu modulaciju putem vanjskih ulaza)

Okidač (sinhroni): Unutarnji, vanjski (uzlazni/silazni bok), ručni

Vrata (asihrona): Da (Gated Burst način rada)

Eksterno mjerenje frekvencije: Da (Integrirani brojač frekvencija: 100 mHz – 800 MHz, 8 znamenki/s)

dim.: (Š x V) 361 mm x 209 mm

Težina: 4.5

Broj kanala: 4-kanalni

Frekvencija (maks.): 250 Hz

Frekvencija (min.): 1 µHz

Posebne značajke: uklj. frekvencijski brojač

Kalibracija: Tvornička kalibracija bez certifikata

Kategorija mjerenja: CAT II

Širina: 361 mm

Visina: 209 mm

Sučelja (Funkcijski generatori): USB domaćin
USB 3.1 utikač C
LAN
HDMI

Napajanje: 230 v/ac

Tip: UTG4254X

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3837315 Uni-T UTG4254X funkcijski generator na struju 1 µHz - 250 Hz 4-kanalni sinusni val , pravokutnik, rampa, buka, proizvolj

Upute za rad i sigurnost

Upute za rad i sigurnost 3837315 Uni-T UTG4254X funkcijski generator na struju 1 µHz - 250 Hz 4-kanalni sinusni val , pravokutnik, rampa, buka, proizvolj

Opis

UTG4254X isporučuje izlaznu frekvenciju od 250 MHz na četiri jednaka kanala s frekvencijom uzorkovanja od 2,5 Gsa/s i vertikalnom rezolucijom od 16 bita. DDS tehnologija generira precizne, stabilne oblike signala s brzim pravokutnim valnim signalima. Podržani su sveobuhvatni analogni i digitalni tipovi modulacije, PRBS, sweep i burst rad, kao i prošireni oblici signala: višepulsni, sekvencijski, višetonski, IQ i uzorak. Sa 128 Mpts memorije proizvoljnog valnog oblika, integriranim editorom valnih oblika, brojačem frekvencija i 10,1-inčnim TFT-LCD zaslonom osjetljivim na dodir, uređaj je svestran za upotrebu u razvoju, obrazovanju i općem testiranju elektronike.

Ovaj tekst je strojno preveden.

Izvedba

Izlaz signala s niskim izobličenjem: Dinamički raspon bez šuma od -80 dBc i nisko podrhtavanje za čiste i stabilne signale
Brza vremena ruba: Vrijeme ruba do 2 ns, minimalna širina impulsa ≥3 ns, fino podešavanje u koracima od 100 ps, podesivo vrijeme ruba po impulsu
Četiri neovisna kanala: Simultani izlaz na svim kanalima za paralelno testiranje i testiranje više uređaja
Spajanje kanala i dodavanje signala: Frekvencija, amplituda i faza mogu se slobodno spojiti, izlazi se mogu kombinirati (npr. CH1 = CH1 + CH2 + CH3 + CH4)
Sinkronizacija s 4 kanala: Promjene na jednom kanalu automatski se prenose na ostala tri.
SNR jednim klikom: Superpozicija Gaussovog šuma za izravnu procjenu imunosti na smetnje
15 vrsta modulacije: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Izlaz digitalnog protokola: SPI, I²C i UART
Visokoprecizni brojač frekvencija: Hardverski brojač frekvencija s mjernim rasponom od 100 MHz do 800 MHz
Uređivač proizvoljnih valnih oblika: Preko 200 integriranih valnih oblika, uređivanje na uređaju ili na računalu pomoću funkcija crtanja i matematičkih funkcija
Prošireni valni oblici uključeni kao standard: Višestruki impulsi, Višetonski, Sekvencijski, Uzorak, IQ i Exp

Isporuka uključuje

UTG4254X x1
Kabel za napajanje x1
USB podatkovni kabel x1
BNC-BNC kabel x4

Napomene

Drugi modeli

-UTG4164X: 4 kanala, izlazna frekvencija 160 MHz, brzina uzorkovanja 2,5 GSa/s, vertikalna rezolucija 16-bit, proizvoljna duljina valnog oblika 128 Mpts, 10,1-inčni TFT-LCD zaslon osjetljiv na dodir

-UTG4104X: 4 kanala, izlazna frekvencija 100 MHz, brzina uzorkovanja 2,5 GSa/s, vertikalna rezolucija 16-bit, proizvoljna duljina valnog oblika 128 Mpts, 10,1-inčni TFT-LCD zaslon osjetljiv na dodir
