Uni-T UTG4104X funkcijski generator na struju 1 µHz - 100 MHz 4-kanalni sinusni val , pravokutnik, rampa, trokut, buka,
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
2 kom. - zaliha Njemačka
Broj
Ukupno (2.259,81 € / komad)
2.259,81 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Uni-T UTG4104X funkcijski generator na struju 1 µHz - 100 MHz 4-kanalni sinusni val , pravokutnik, rampa, trokut, buka, proizvoljno
- Maksimalna izlazna frekvencija: 100 MHz
- Brzina uzorkovanja: 2,5 GSA/s
- Vertikalna rezolucija: 16-bitna
- Kanali: 4
- Proizvoljna duljina valnog oblika: 128 Mpts
- Zaslon: 10,1-inčni TFT-LCD zaslon osjetljiv na dodir
Tehnički podaci
- 10,1-inčni kapacitivni zaslon osjetljiv na dodir
- 4 neovisna kanala pune snage
- Omjer signala i šuma (SNR)
- Izlaz digitalnog protokola (SPI, I2C, UART)
- napredne funkcije (Višestruki impuls, Višeton, Sekvenca, Uzorak, I/Q, Ekspresija)
- Dimenzije proizvoda: Dubina: 106 mm
- Izlazna impedancija: 50 Ω (tipično)
- Dubina memorije: 8 bodova do 128 Mpts/CH (proširivo do 256 Mpts/CH putem PC softvera)
- Izlazni oblik signala
Sinusni, kvadratni, nagibni/trokutni, pulsni, harmonijski, šum, PRBS, istosmjerni, proizvoljni
- Vrsta proizvoda
funkcijski generator na struju
- Područje frekvencije
1 µHz - 100 MHz
- Izlazni oblici signala
sinusni val
pravokutnik
rampa
trokut
buka
proizvoljno
- Područje frekvencije (sinus)
1 µHz – 100 MHz
- Klir faktor (sinus)
0,07 %
- Područje frekvencije pravokutnik
1 µHz – 50 MHz
- Vrijeme povečavanja pravokutnika
2 ns
- Prikaz
LCD
- Područje frekvencije (trokut)
1 µHz – 20 MHz (Rampenwelle) Hz
- Područje frekvencije (ARB)
1 µHz – 50 MHz (DDS-Modus) Hz
tvornički standard (vlastiti)
- Funkcija oscilacije frekvencije
Da (pomicanje: linearno, logaritamsko, popisno, korak po koraku)
- Interna modulacija
AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM
- Eksterna modulacija
AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM
- VCF
Da
- Okidač (sinhroni)
Unutarnji, vanjski (uzlazni/silazni bok), ručni
- Vrata (asihrona)
Da (Gated Burst način rada)
- Eksterno mjerenje frekvencije
Da (Integrirani brojač frekvencija: 100 mHz – 800 MHz, 8 znamenki/s)
- dim.
(Š x V) 361 mm x 209 mm
- Težina
4.5 kg
- Broj kanala
4-kanalni
- Frekvencija (maks.)
100 MHz
- Frekvencija (min.)
1 µHz
- Posebne značajke
uklj. frekvencijski brojač
- Kalibracija
Tvornička kalibracija bez certifikata
- Kategorija mjerenja
CAT II
- Širina
361 mm
- Visina
209 mm

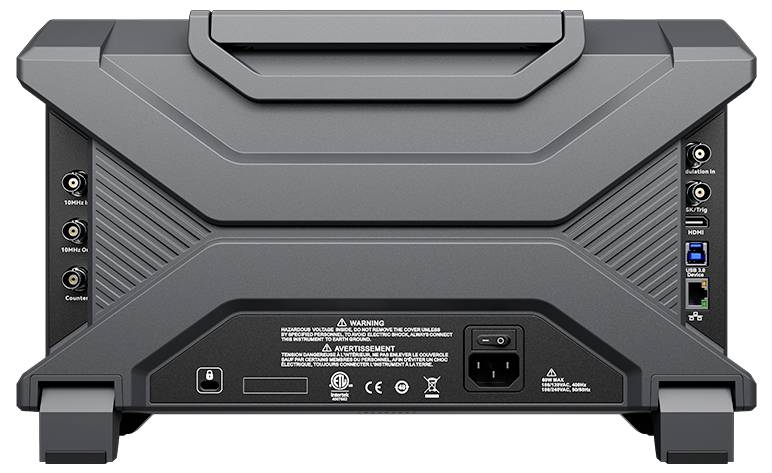

- Sučelja (Funkcijski generatori)
USB 3.1 utikač C
USB domaćin
LAN
HDMI
- Napajanje
230 v/ac
- Tip
UTG4104X
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3837317 Uni-T UTG4104X funkcijski generator na struju 1 µHz - 100 MHz 4-kanalni sinusni val , pravokutnik, rampa, trokut, buka,
Upute za rad i sigurnost
Upute za rad i sigurnost 3837317 Uni-T UTG4104X funkcijski generator na struju 1 µHz - 100 MHz 4-kanalni sinusni val , pravokutnik, rampa, trokut, buka,
Opis

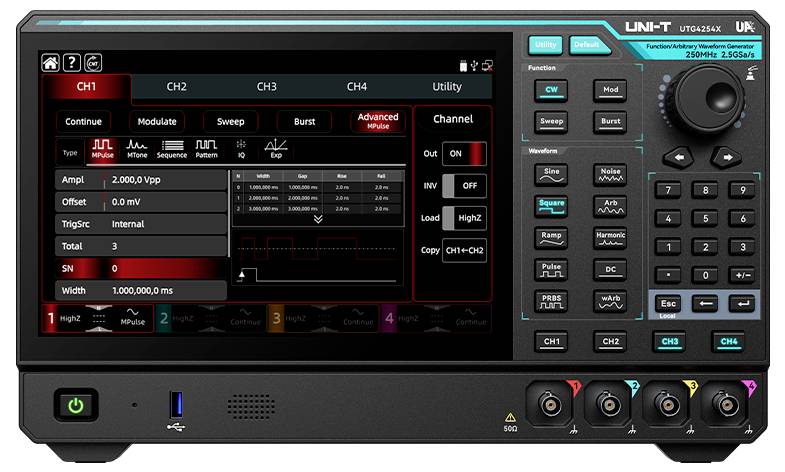

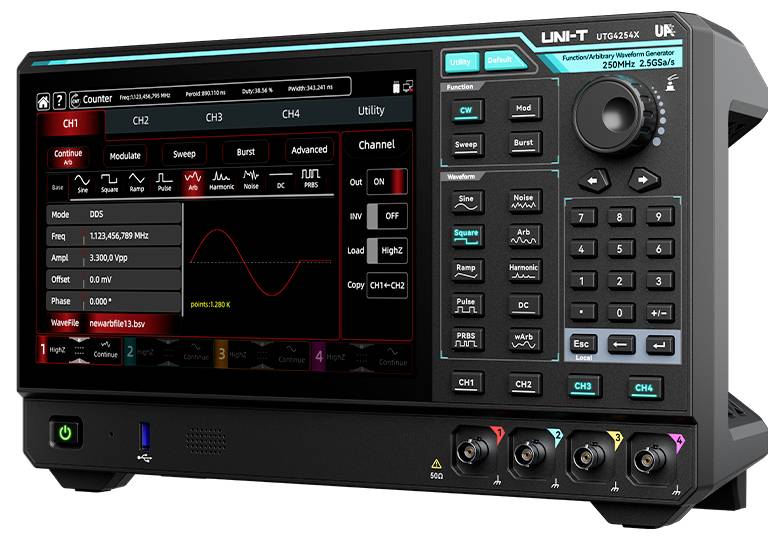

UTG4104X isporučuje izlaznu frekvenciju od 100 MHz na četiri jednaka kanala s frekvencijom uzorkovanja od 2,5 Gsa/s i vertikalnom rezolucijom od 16 bita. DDS tehnologija generira precizne, stabilne oblike signala s brzim pravokutnim valnim signalima. Podržani su sveobuhvatni analogni i digitalni tipovi modulacije, PRBS, sweep i burst rad, kao i prošireni oblici signala: višepulsni, sekvencijski, višetonski, IQ i uzorak. Sa 128 Mpts memorije proizvoljnog valnog oblika, integriranim editorom valnih oblika, brojačem frekvencija i 10,1-inčnim TFT-LCD zaslonom osjetljivim na dodir, uređaj je svestran za upotrebu u razvoju, obrazovanju i općem testiranju elektronike.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Izlaz signala s niskim izobličenjem: Dinamički raspon bez šuma od -80 dBc i nisko podrhtavanje za čiste i stabilne signale
- Brza vremena ruba: Vrijeme ruba do 2 ns, minimalna širina impulsa ≥3 ns, fino podešavanje u koracima od 100 ps, podesivo vrijeme ruba po impulsu
- Četiri neovisna kanala: Simultani izlaz na svim kanalima za paralelno testiranje i testiranje više uređaja
- Spajanje kanala i dodavanje signala: Frekvencija, amplituda i faza mogu se slobodno spojiti, izlazi se mogu kombinirati (npr. CH1 = CH1 + CH2 + CH3 + CH4)
- Sinkronizacija s 4 kanala: Promjene na jednom kanalu automatski se prenose na ostala tri.
- SNR jednim klikom: Superpozicija Gaussovog šuma za izravnu procjenu imunosti na smetnje
- 15 vrsta modulacije: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
- Digitalni protokolni izlaz: SPI, I²C i UART
- Visokoprecizni brojač frekvencija: Hardverski brojač frekvencija s mjernim rasponom od 100 MHz do 800 MHz
- Uređivač proizvoljnih valnih oblika: Preko 200 integriranih valnih oblika, uređivanje na uređaju ili na računalu pomoću funkcija crtanja i matematičkih funkcija
- Prošireni valni oblici uključeni kao standard: Višestruki impulsi, Višetonski, Sekvencijski, Uzorak, IQ i Exp
Isporuka uključuje
- UTG4104X x1
- Kabel za napajanje x1
- USB podatkovni kabel x1
- BNC-BNC kabel x4
Napomene
Drugi modeli
-UTG4254X: 4 kanala, izlazna frekvencija 250 MHz, brzina uzorkovanja 2,5 GSa/s, vertikalna rezolucija 16-bit, proizvoljna duljina valnog oblika 128 Mpts, 10,1-inčni TFT-LCD zaslon osjetljiv na dodir
-UTG4164X: 4 kanala, izlazna frekvencija 160 MHz, brzina uzorkovanja 2,5 GSa/s, vertikalna rezolucija 16-bit, proizvoljna duljina valnog oblika 128 Mpts, 10,1-inčni TFT-LCD zaslon osjetljiv na dodir
- HDMI® je registrirani zaštitni znak od HDMI Licensing L.L.C.
