Uni-T UTG2062X funkcijski generator na struju 60 MHz (max) 2-kanalni
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
15 kom. - zaliha Njemačka
Broj
Ukupno (625,00 € / komad)
625,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji

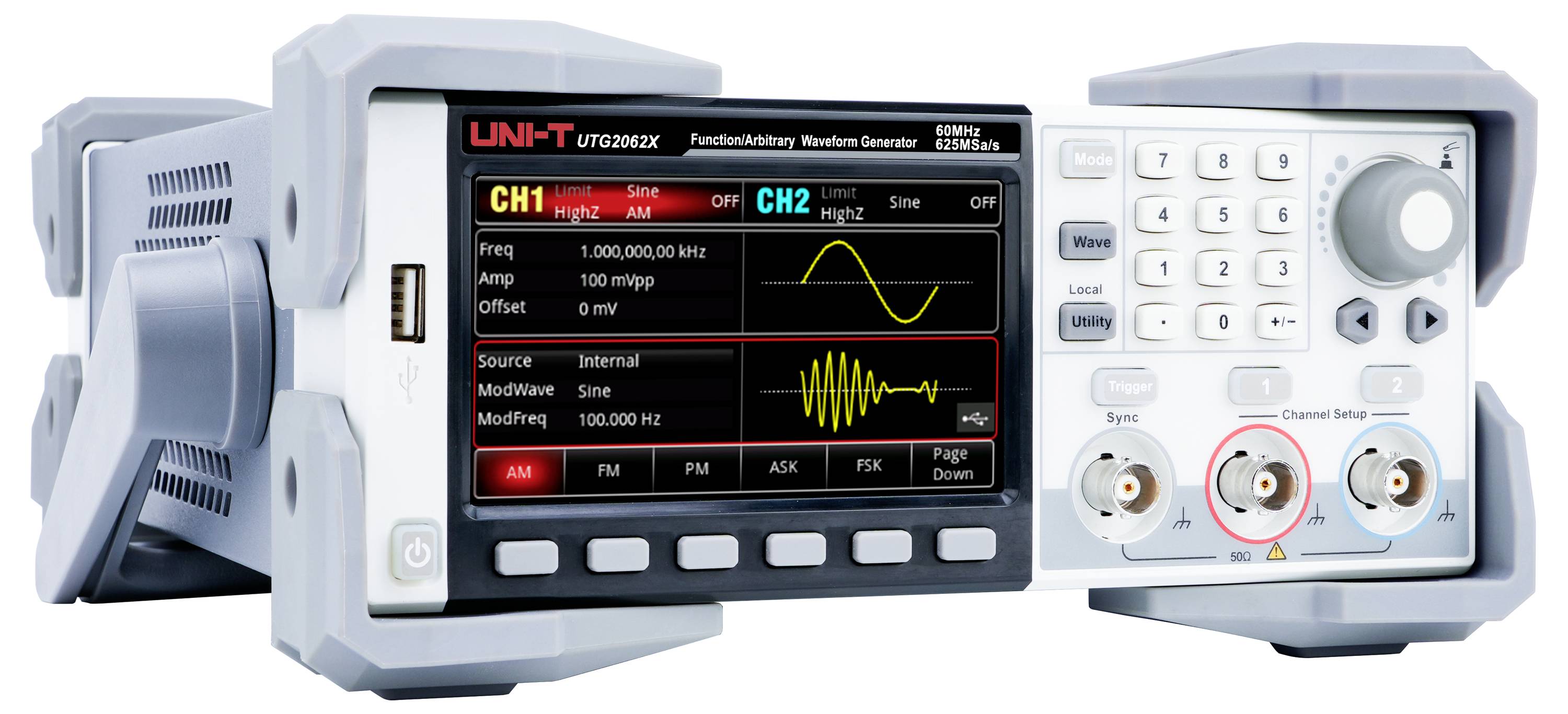

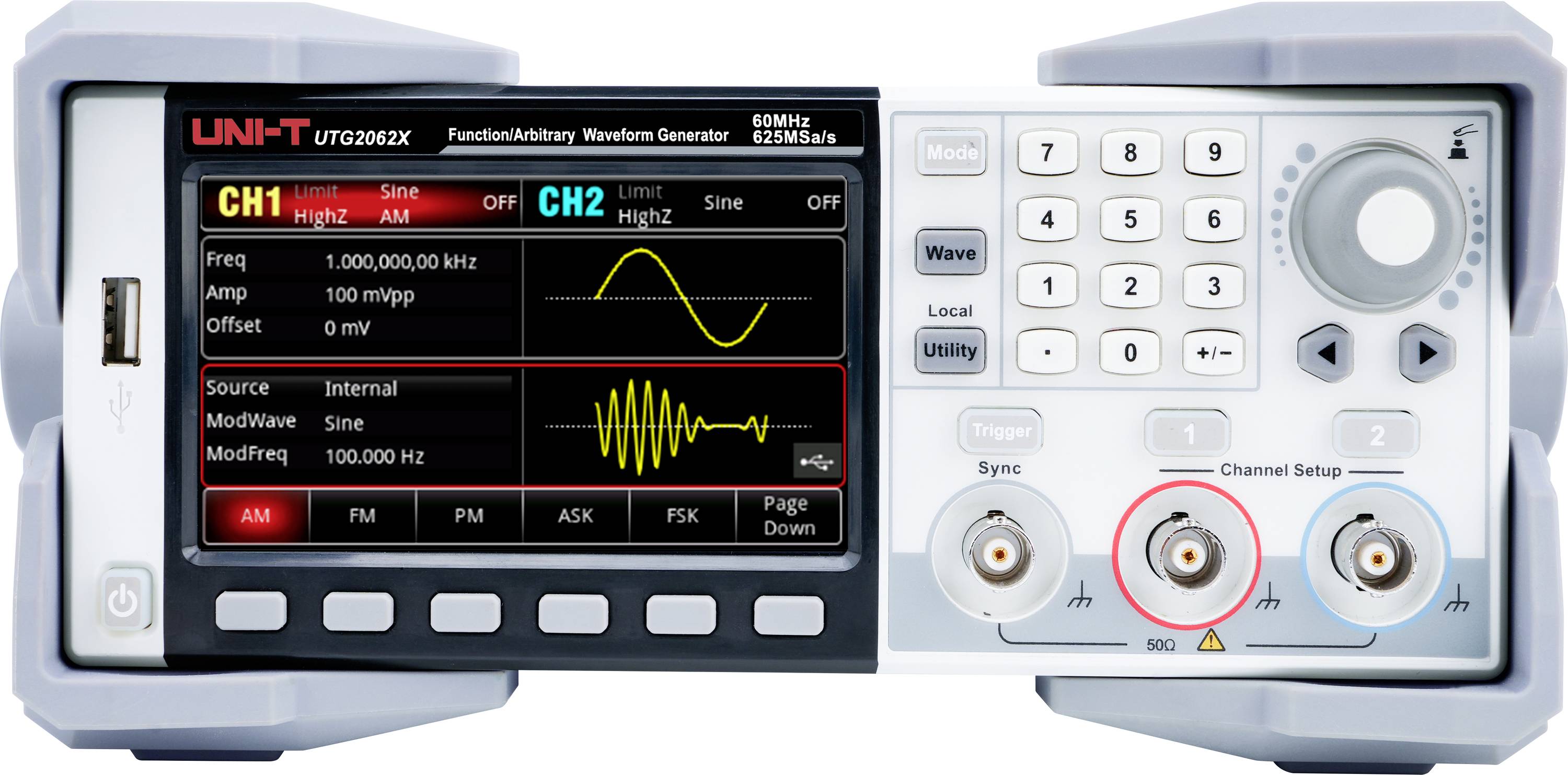

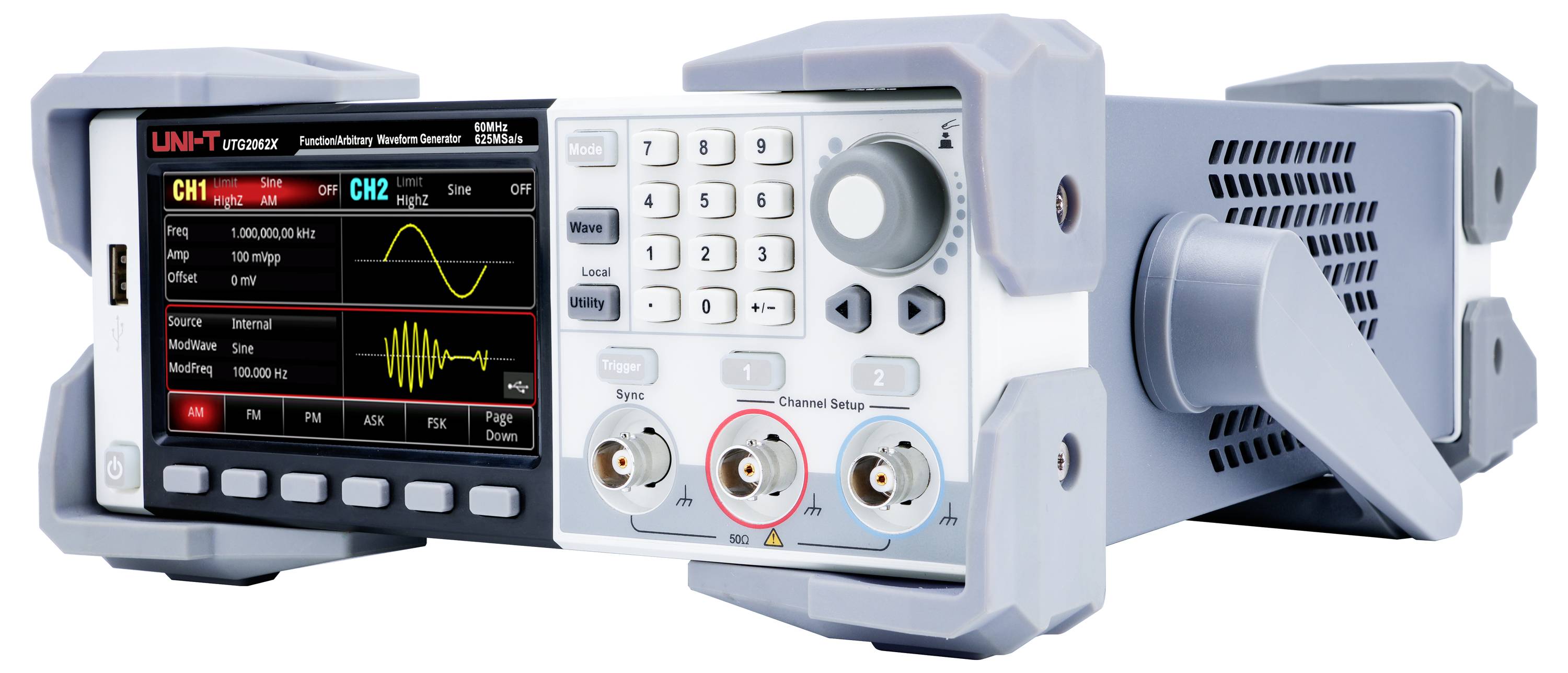

Uni-T UTG2062X funkcijski generator na struju 60 MHz (max) 2-kanalni
- - Maks. izlazna frekvencija: 60 MHz
- - Brzina uzorkovanja: 625 MSa/s
- - Vertikalna rezolucija: 16 bita
- - Kanali: 2
- - Duljina proizvoljnog valnog oblika: 64 Mpts
- - Zaslon: 4,3-inčni TFT LCD
Tehnički podaci
- Vrsta proizvoda
funkcijski generator na struju
- Područje frekvencije
60 MHz (max)
- Prikaz
LCD
tvornički standard (vlastiti)
- dim.
(Š x V) 190 mm x 330 mm
- Težina
3 kg
- Broj kanala
2-kanalni
- Frekvencija (maks.)
60 MHz
- Širina
190 mm
- Visina
330 mm
- Tip
UTG2062X
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3400015 Uni-T UTG2062X funkcijski generator na struju 60 MHz (max) 2-kanalni
Upute za rad i sigurnost
Upute za rad i sigurnost 3400015 Uni-T UTG2062X funkcijski generator na struju 60 MHz (max) 2-kanalni
Upute za rad i sigurnost 3400015 Uni-T UTG2062X funkcijski generator na struju 60 MHz (max) 2-kanalni
Upute za rad i sigurnost 3400015 Uni-T UTG2062X funkcijski generator na struju 60 MHz (max) 2-kanalni
Opis
UTG2062X je isplativ generator funkcija/proizvoljnih valnih oblika koji koristi DDS tehnologiju za proizvodnju preciznih signala s niskim izobličenjem. Nudi maksimalnu izlaznu frekvenciju od 60 MHz, brzinu uzorkovanja od 625 MSa/s i 16-bitnu rezoluciju kako bi se osigurao stabilan i visokoprecizan izlazni signal. S 2 kanala, duljinom valnog oblika od 64 Mpts i 4,3-inčnim TFT LCD zaslonom osjetljivim na dodir, UTG2062X je jednostavan za korištenje i pruža učinkovito rješenje za učenje, testiranje i analizu valnih oblika.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- - 4,3-inčni zaslon osjetljiv na dodir: Zaslon visoke rezolucije od 4,3 inča s dodirnim upravljanjem za brže i praktičnije upravljanje uređajem.
- - Jednake performanse na oba kanala: Izlaz visoke amplitude – oba kanala pružaju punu amplitudu od 20 Vpp na frekvencijama do 20 MHz.
- - Niska distorzija: Izvrsna harmonijska distorzija s dinamičkim rasponom bez šuma od -80 dBc.
- - Nisko podrhtavanje: Napredna tehnologija digitalnog uzorkovanja osigurava stabilan i precizan izlazni signal.
- - Brza kontrola ruba: Nova generacija visokopreciznih, širokih dinamičkih pulsnih valova nudi minimalnu širinu pulsa od 8 ns. Širina impulsa je fino podesiva s minimalnom veličinom koraka od 100 ps i omogućuje generiranje viših harmonika.
- - Visok omjer signala i šuma (SNR): Mala superpozicija signala s velikom istosmjernom komponentom smanjuje izlazni šum i povećava omjer signala i šuma (SNR). (Signal CH1 na slici generira serija UTG2000X.)
- - Različiti načini modulacije: Podrška za 15 vrsta modulacije, uključujući AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM i PWM.
- - Spajanje kanala: Signali se mogu kombinirati funkcijom SUM ili slaganjem kanala kako bi se generirali podesivi SNR signali i dvotonski višefrekventni signali.
- - Uređivač proizvoljnih valova: Uređivač proizvoljnih valova omogućuje vam stvaranje prilagođenih valnih oblika umetanjem standardnih valova ili slobodnim crtanjem.
Isporuka uključuje
- - UTG2062X (2 kanala, 60 MHz)
- - Kabel za napajanje × 1
- - USB kabel × 1
- - BNC-BNC kabel × 1
- - BNC kabel s crvenim i crnim krokodilskim štipaljkama × 1
- - Višejezične sigurnosne upute
- - Kratki vodič
- - Potvrda o kalibraciji
Napomene
Drugi modeli
- UTG2122X: izlazna frekvencija 120 MHz, brzina uzorkovanja 625 MSa/s, 16-bitna rezolucija, 2 kanala, 64 Mpts proizvoljne duljine valnog oblika, 4,3-inčni TFT-LCD zaslon osjetljiv na dodir.
UTG2082X: izlazna frekvencija 80 MHz, brzina uzorkovanja 625 MSa/s, 16-bitna rezolucija, 2 kanala, 64 Mpts proizvoljne duljine valnog oblika, 4,3-inčni TFT-LCD zaslon osjetljiv na dodir.
