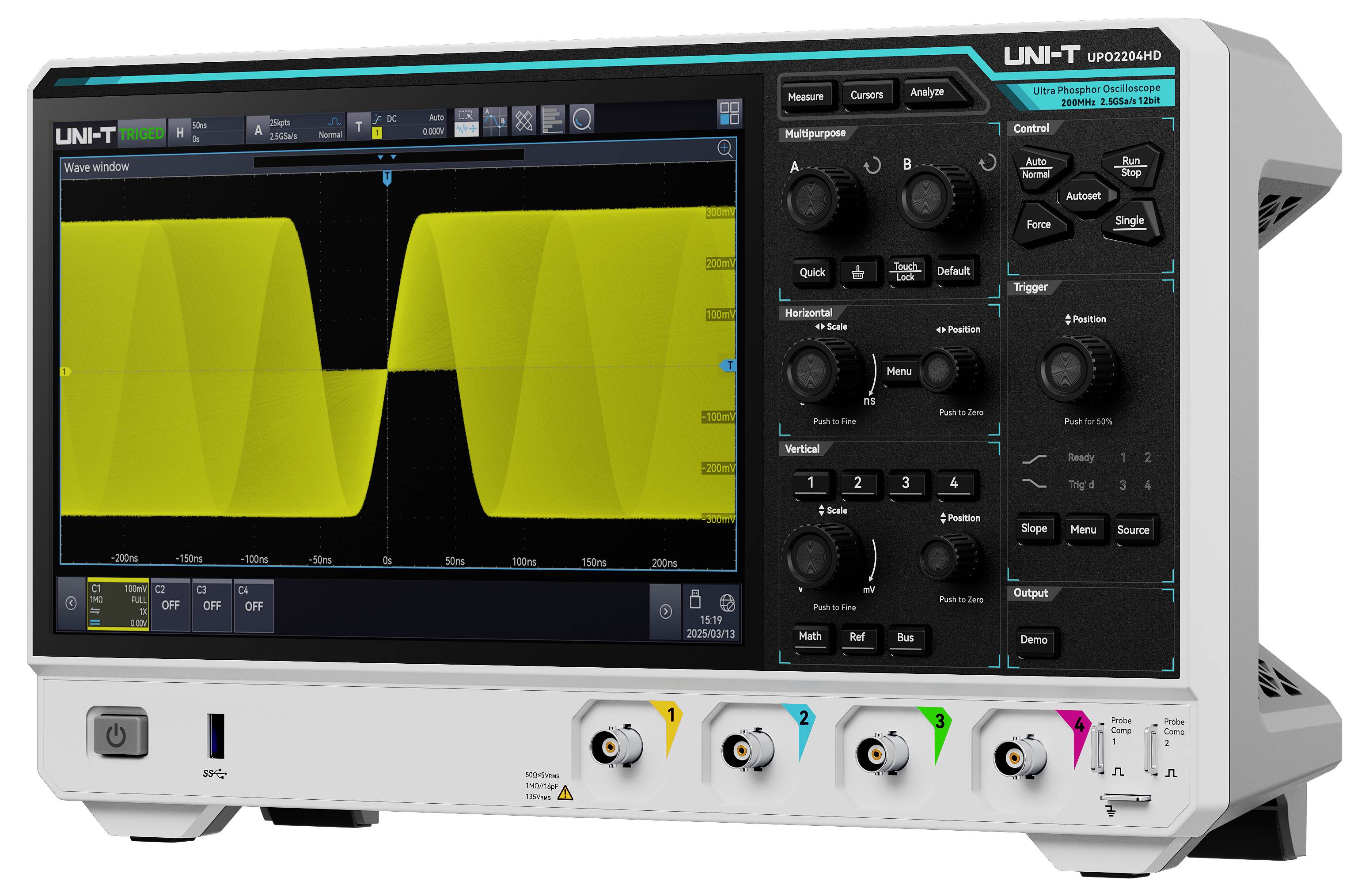

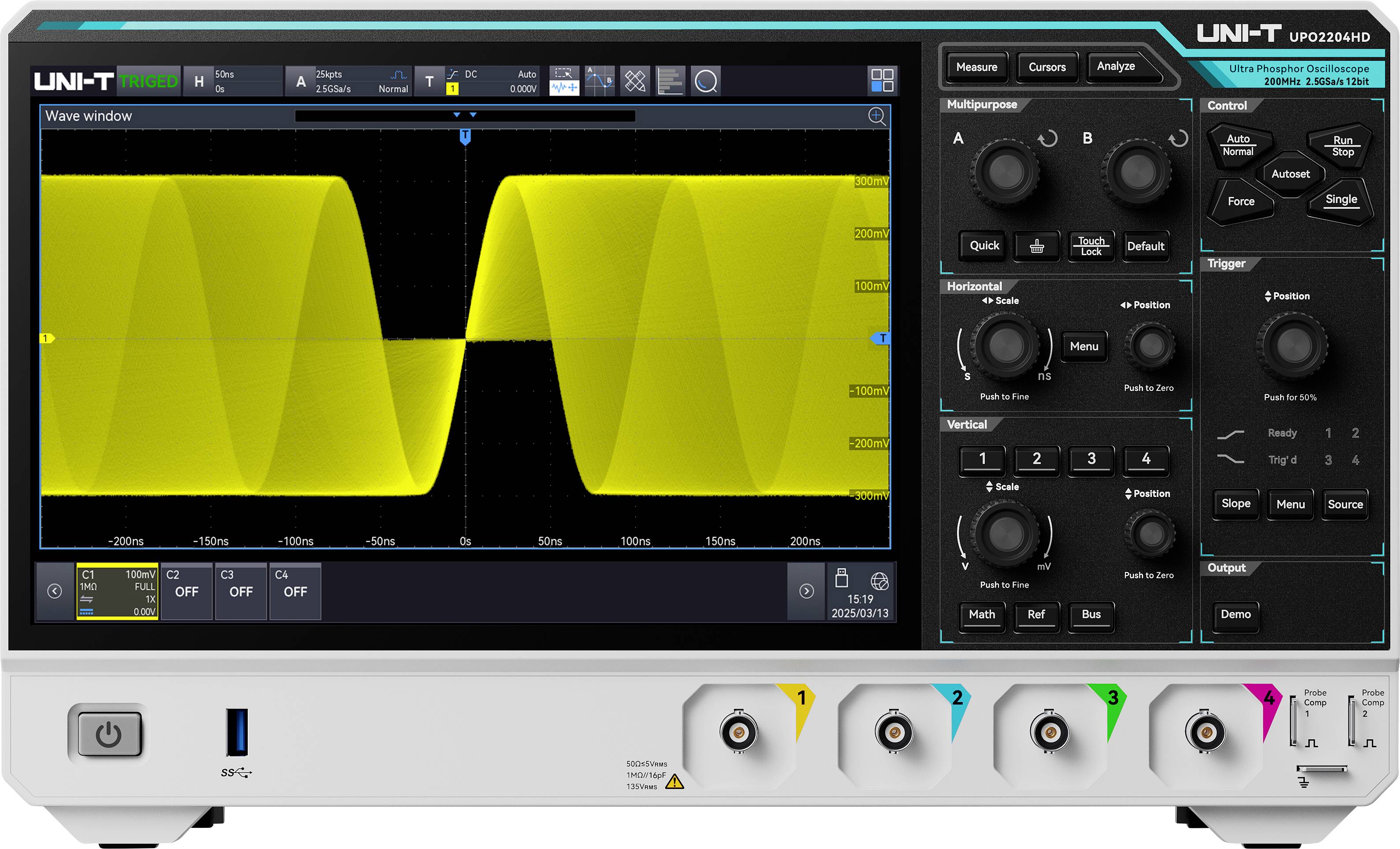

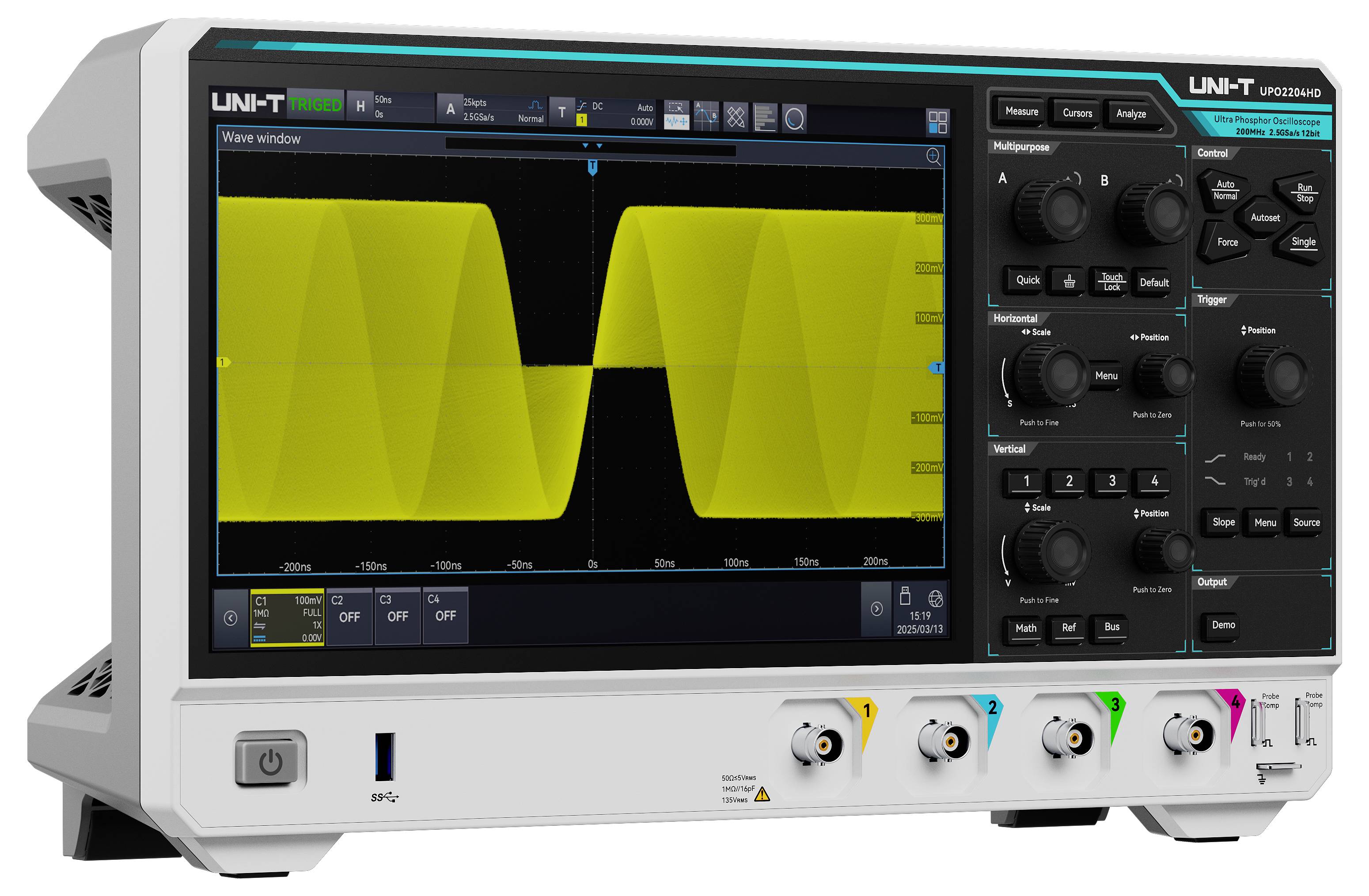

Uni-T UPO2204HD digitalni osciloskop 200 MHz 2 GSa/s 100 Mpts 10 Bit digitalni osciloskop s memorijom (ods) 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
5 kom. - zaliha Njemačka
Broj
Ukupno (1.575,00 € / komad)
1.575,00 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Uni-T UPO2204HD digitalni osciloskop 200 MHz 2 GSa/s 100 Mpts 10 Bit digitalni osciloskop s memorijom (ods) 1 St.
- 200 MHz
- Broj analognih ulaza maks. 4
Tehnički podaci
- Snimanje hardvera u stvarnom vremenu
- Ultra fosforna tehnologija
- Serijsko dekodiranje (I2C, SPI, UART, CAN, LIN)
- Brzina akvizicije signala: Do 1.000.000 wfms/s (u Ultra Acquisition načinu rada).
- Vrste okidača: Rub, Širina impulsa, Istezanje, Prozor, N-ti rub, Kašnjenje, Prekovremeno, Postavljanje/Zadržavanje, Video i Okidači serijske sabirnice.
- Matematičke funkcije: FFT (do 1 Mpts), zbrajanje, oduzimanje, množenje, dijeljenje, korisnički definirani izraz.
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
200 MHz
- Razina uzorkovanja po kanalu
2 GSa/s
- Razlučivost
10 Bit
- Veličina ekrana
10,1 palac
- Određene značajke osciloskopa
digitalni osciloskop s memorijom (ods)
- Vremenska osnova
1 ns/div do 1000 s/div
- Broj analognih ulaza maks.
4
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT I
CAT II
- Vertikalni otklon
500 μV/div do 10 V/div
- Ulazna impendacija
1 MΩ
- Ulazna veza
DC, AC, GND
- Ulazni napon
1 mV/div do 10 V/div
- Opskrba naponom
100 - 240 V/AC
- dim.
(D x Š x V) 105 x 352 x 178 mm
- Težina
4.1 kg
- Broj digitalnih ulaza maks.
0
- Prikaz
1024 x 600 piksel
- Širina
352 mm
- Visina
178 mm
- Dužina
105 mm
- Sučelja
USB domaćin
USB 3.1 utikač C
LAN
HDMI
- Dubina memorije/kanala
100 Mpts
- Tip
UPO2204HD
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3757369 Uni-T UPO2204HD digitalni osciloskop 200 MHz 2 GSa/s 100 Mpts 10 Bit digitalni osciloskop s memorijom (ods) 1 St.
Opis
UPO2204HD je snažna serija osciloskopa visoke rezolucije s propusnošću od 200 MHz, frekvencijom uzorkovanja od 2,5 Gsa/s, 4 analogna kanala i dubinom memorije do 100 Mpts. Zahvaljujući ekskluzivnoj UltraPhosphor 3.0 tehnologiji, postiže brzinu snimanja valnih oblika do 1.000.000 wfms/s s 256 razina sive skale. Nudi inovativni digitalni sustav okidanja s visokom osjetljivošću i niskim podrhtavanjem, kao i brojne napredne funkcije okidanja i analize kao što su analiza spektra, analiza snage, histogram, snimanje valnog oblika, ERES, hardverski ubrzano testiranje maske, pretraživanje i navigacija te okidanje i dekodiranje serijskom sabirnicom. 10,1-inčni kapacitivni zaslon osjetljiv na dodir s višestrukim upravljanjem gestama, u kombinaciji s praktičnim tipkama za brzi odabir, omogućuje posebno intuitivno rukovanje i optimizirano korisničko iskustvo.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 16-bitna visoka rezolucija: 12-bitni ADC s ERES ekstenzijom omogućuje rezoluciju do 16 bita, čime se osigurava precizan prikaz finih struktura signala.
- 6-u-1 funkcionalnost: Integrira osciloskop visoke rezolucije, analizator spektra, digitalni voltmetar, brojač frekvencija, analizator protokola i analizator snage u jednom uređaju.
- Opsežno pokretanje i dekodiranje protokola: Podržava uobičajene protokole kao što su RS232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, Audio i SENT za učinkovitu analizu signala.
- Poboljšana FFT analiza spektra: Nudi poboljšani FFT do 4 Mpts, kao i značajke poput prikaza vodopada, frekvencijskih oznaka i fleksibilnih postavki spektra.
- 56 automatskih funkcija mjerenja: Podržava precizna mjerenja parametara s histogramom i prikazom linije trenda za jasnu i detaljnu analizu.
- Snimanje valnih oblika pomoću hardvera: Omogućuje snimanje u stvarnom vremenu do 125 000 okvira s podrškom za izvoz putem USB-a.
- Svestrane funkcije okidanja: Podržava brojne vrste okidača kao što su rub, širina impulsa, video, rampa, zaostajanje, preamplituda, kašnjenje, vremensko ograničenje, trajanje, postavljanje/zadržavanje, n-ti rub i kodni uzorak.
- Zonsko okidanje i prikaz u više prozora: Omogućuje ciljano snimanje rijetkih signalnih događaja i istovremeni prikaz valnih oblika, FFT-a, mjerenja i dekodiranja protokola.
- Precizni brojač frekvencije i digitalni voltmetar: 7-znamenkasti višekanalni brojač frekvencije i digitalni voltmetar podržavaju mjerenja DC, AC RMS i DC+AC RMS na više kanala.
- 10,1-inčni višedodirni zaslon: Kapacitivni zaslon s rezolucijom od 1280 × 800 i upravljanjem gestama omogućuje udobno i intuitivno rukovanje.
- Ultra Phosphor 3.0: Tehnologija prikaza s 256-razinskim prikazom sive skale poboljšava vizualizaciju signala i osigurava jasan prikaz složenih valnih oblika.

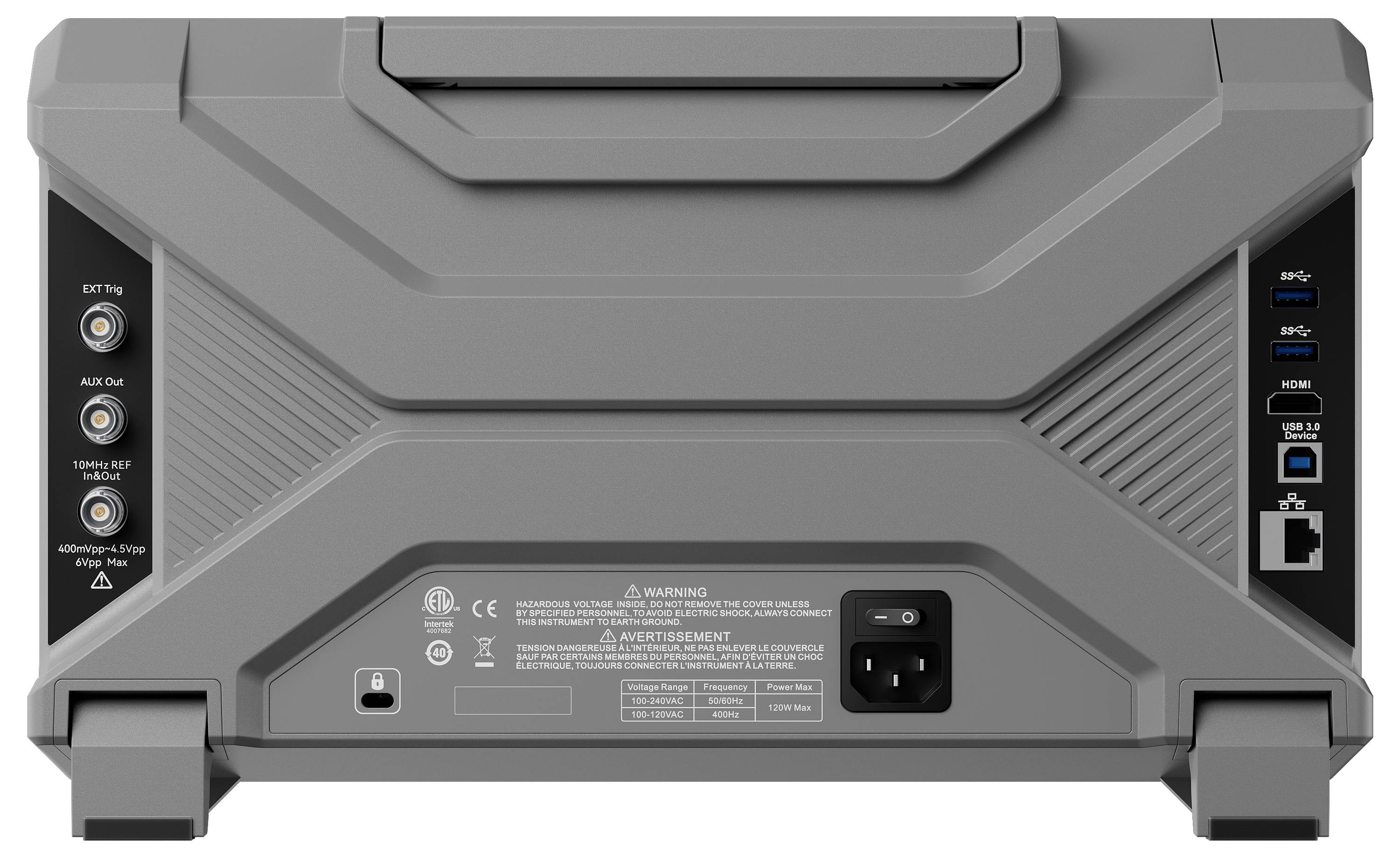

- Opsežna sučelja i daljinski upravljač: Opremljen USB hostom, USB uređajem, LAN-om, EXT Trigom, AUX izlazom i HDMI-jem, kao i punom SCPI podrškom za automatizaciju i skriptiranje.
- Integrirani web poslužitelj i online ažuriranja: Omogućuje daljinsko upravljanje putem preglednika pomoću računala ili mobilnog uređaja i podržava online ažuriranja firmvera za poboljšanja funkcionalnosti.
Isporuka uključuje
- UPO2204HD x 1
- Kabel za napajanje x 1
- USB 3.0 kabel x 1
- Pasivne sonde (200 MHz) x4
Napomene
- HDMI® je registrirani zaštitni znak od HDMI Licensing L.L.C.
