Uni-T UPO1104 digitalni osciloskop 100 2 kSa/s 56 Mpts 8 Bit 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
10 kom. - zaliha Njemačka
Broj
Ukupno (605,00 € / komad)
605,00 €
sa PDV-om
Dostupno još samo 10 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Uni-T UPO1104 digitalni osciloskop 100 2 kSa/s 56 Mpts 8 Bit 1 St.
- 100
- Broj analognih ulaza maks. 4
Tehnički podaci
- Ultra fosforna 2.0 tehnologija
- integrirani 4-bitni DVM (digitalni voltmetar)
- 7-znamenkasti hardverski brojač frekvencije
- Dekodiranje serijske sabirnice (RS232/UART, I²C, SPI) kao standard
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
100
- Razina uzorkovanja po kanalu
2 kSa/s
- Prikaz
7" (17,8 cm) TFT LCD zaslon u boji, WVGA
- Razlučivost
8 Bit
- Veličina ekrana
7 palac
- Vremenska osnova
1 ns/div do 1000 s/div
- Broj analognih ulaza maks.
4
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT I
CAT II 300 V
- Vertikalni otklon
500 µV/div do 20 V/div
- Ulazna impendacija
1 MΩ
- Ulazna veza
DC, AC, GND
- Ulazni napon
400 V/AC
- Opskrba naponom
100 - 240 V/AC
- dim.
(D x Š x V) 110 x 336 x 170 mm
- Težina
2.45 kg
- Broj digitalnih ulaza maks.
0
- Prikaz
800 x 480 piksel
- Kalibracija
Tvornički standard (ISO/DKD kalibracija opcionalno putem pružatelja usluga mjernog laboratorija)
- Širina
336 mm
- Visina
170 mm
- Dužina
110 mm

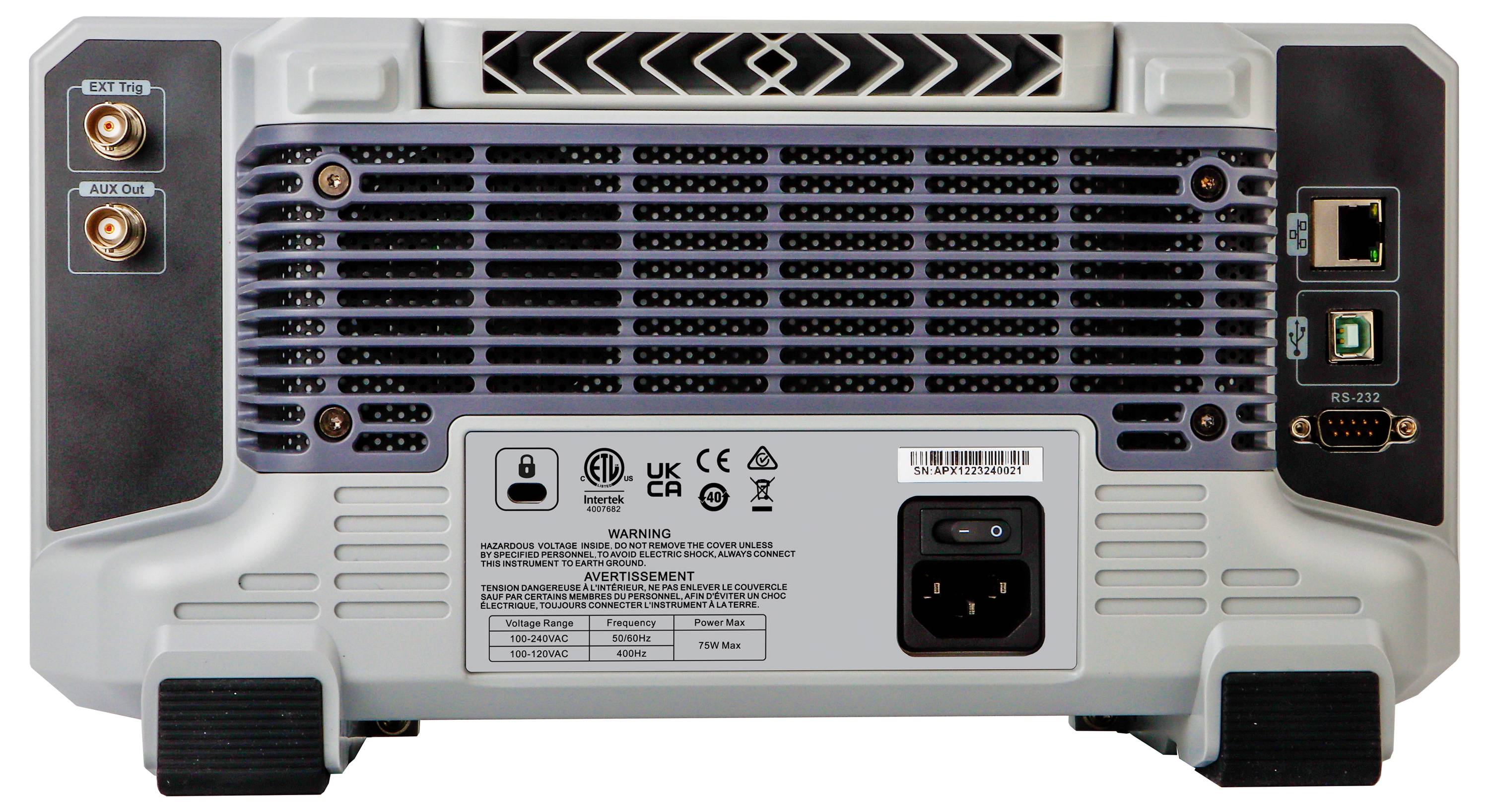

- Sučelja
USB domaćin
USB 3.1 utikač C
LAN
- Dubina memorije/kanala
56 Mpts
- Tip
UPO1104
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3812388 Uni-T UPO1104 digitalni osciloskop 100 2 kSa/s 56 Mpts 8 Bit 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3812388 Uni-T UPO1104 digitalni osciloskop 100 2 kSa/s 56 Mpts 8 Bit 1 St.
Opis

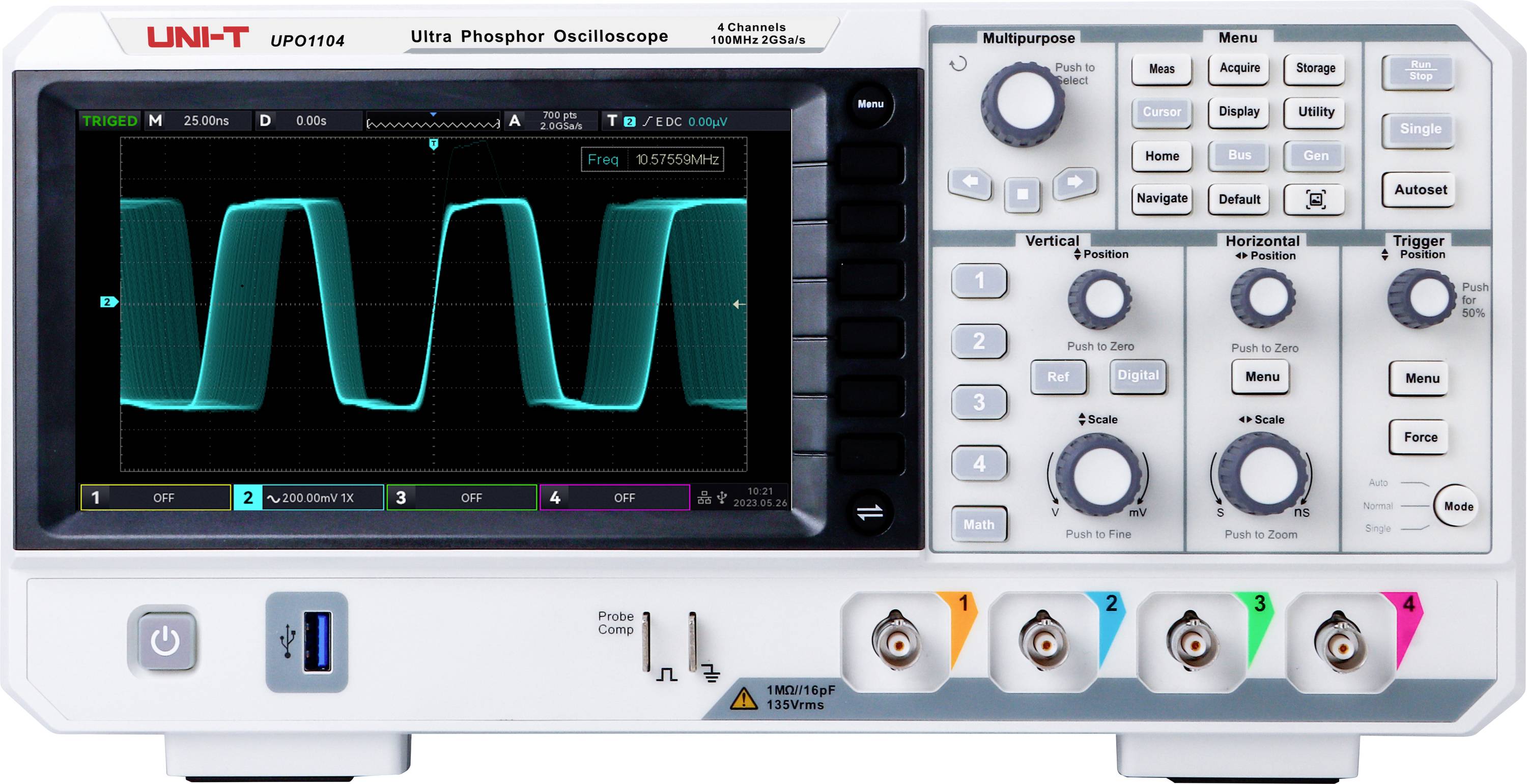

Digitalni osciloskop UPO1104 koristi Ultra Phosphor 2.0 tehnologiju. Nudi propusnost od 100 MHz, brzinu uzorkovanja u stvarnom vremenu do 2 GSA/s i opremljen je s 4 kanala. Osim toga, podržava neovisni DVM modul, ima opsežne funkcije okidanja i dekodiranja sabirnice te potpuno hardversko dekodiranje u stvarnom vremenu temeljeno na memoriji. Osciloskop je prikladan za dizajn ugrađenih sustava, mjernu tehnologiju, potrošačku elektroniku, automobilsku elektroniku, održavanje na terenu i obrazovanje, kao i mnoge druge primjene.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Pojasna širina: 100 MHz
- Kanali: 4 analogna
- Frekvencija uzorkovanja u stvarnom vremenu: 2 Gsa/S
- Vrijeme porasta: manje od 3,5 ns
- Dubina memorije: 56 Mpts
- Brzina snimanja valnog oblika: 500.000 Wfms/s
- Ulazna impedancija: (1 MOhm ± 2 %) || (16 pF ± 2 pF)
- Zaslon: 7-inčni TFT-LCD
Isporuka uključuje
- UPO1104 (100 MHz, 4 kanala) x 1
- Kabel za napajanje x 1
- USB kabel x 1
- Pasivne sonde UT-P04 (100 MHz) x4
Napomene
Drugi modeli
- UPO1054: propusnost od 50 MHz, 4 analogna kanala, brzina uzorkovanja od 2 Gsa/s, dubina memorije do 56 Mpts, brzina akvizicije valnog oblika od 500.000 wfms/s.

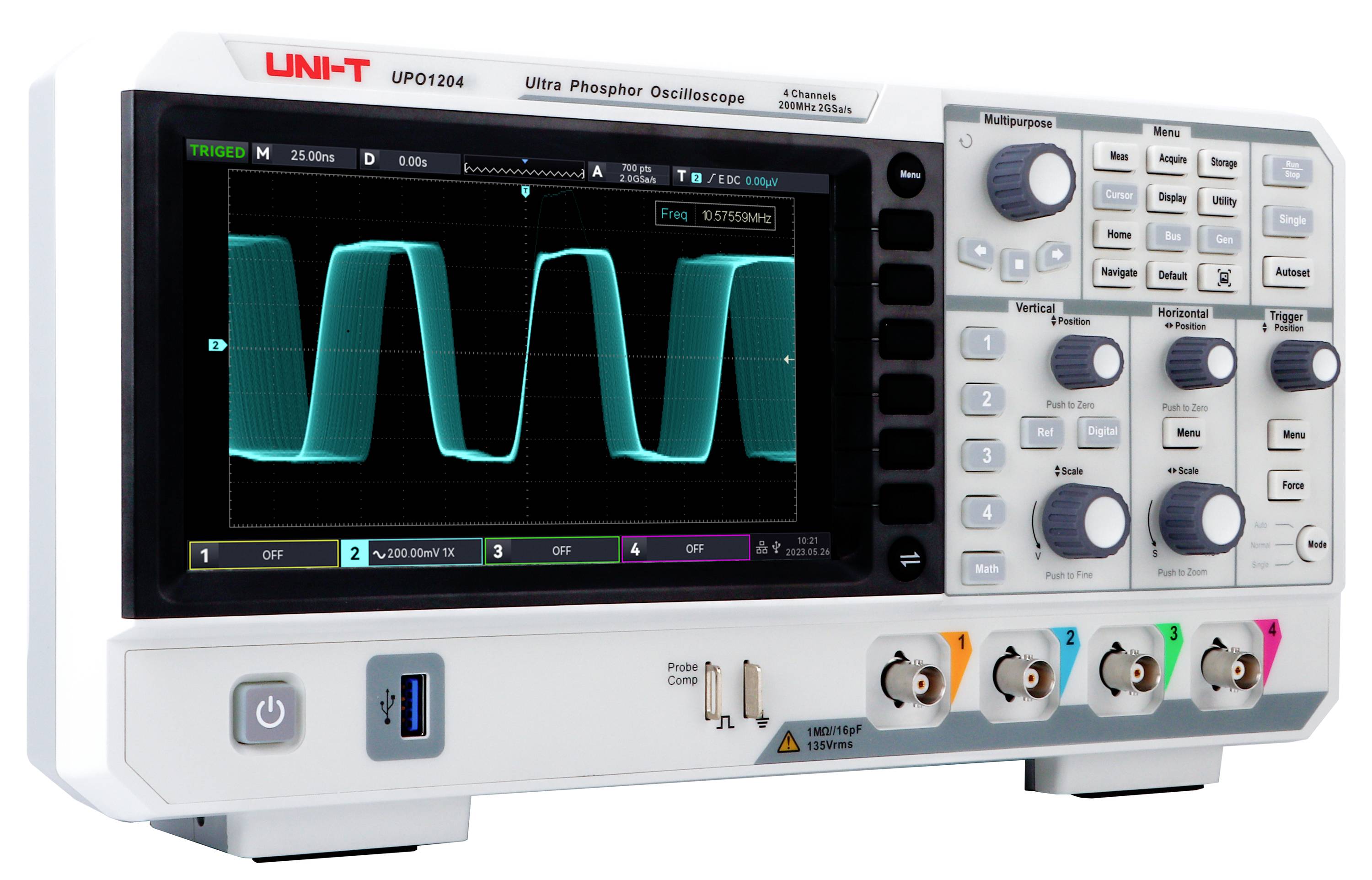

- UPO1204: propusnost od 200 MHz, 4 analogna kanala, brzina uzorkovanja od 2 GSA/s, dubina memorije do 56 Mpts, brzina akvizicije valnog oblika od 500.000 wfms/s.
