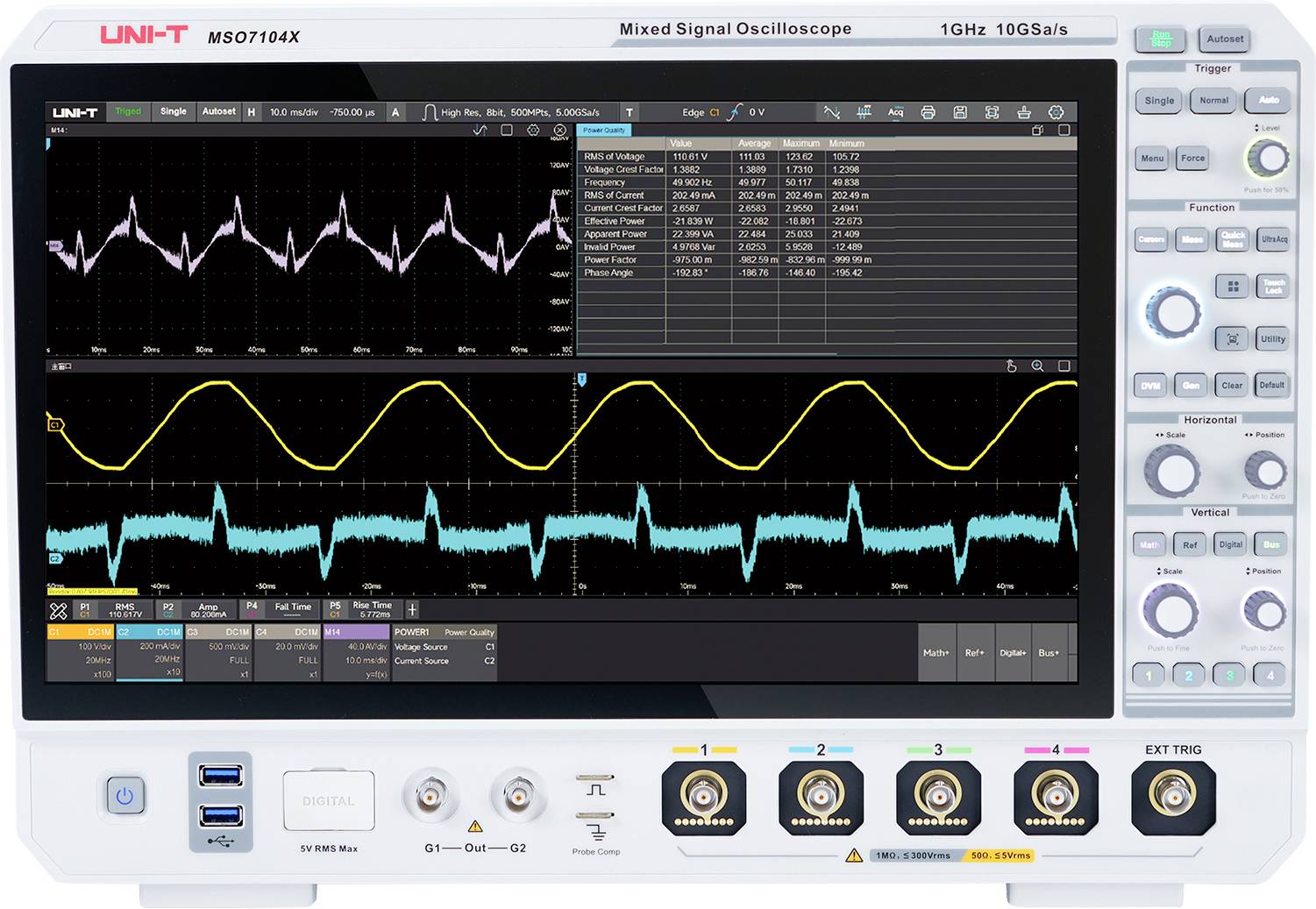

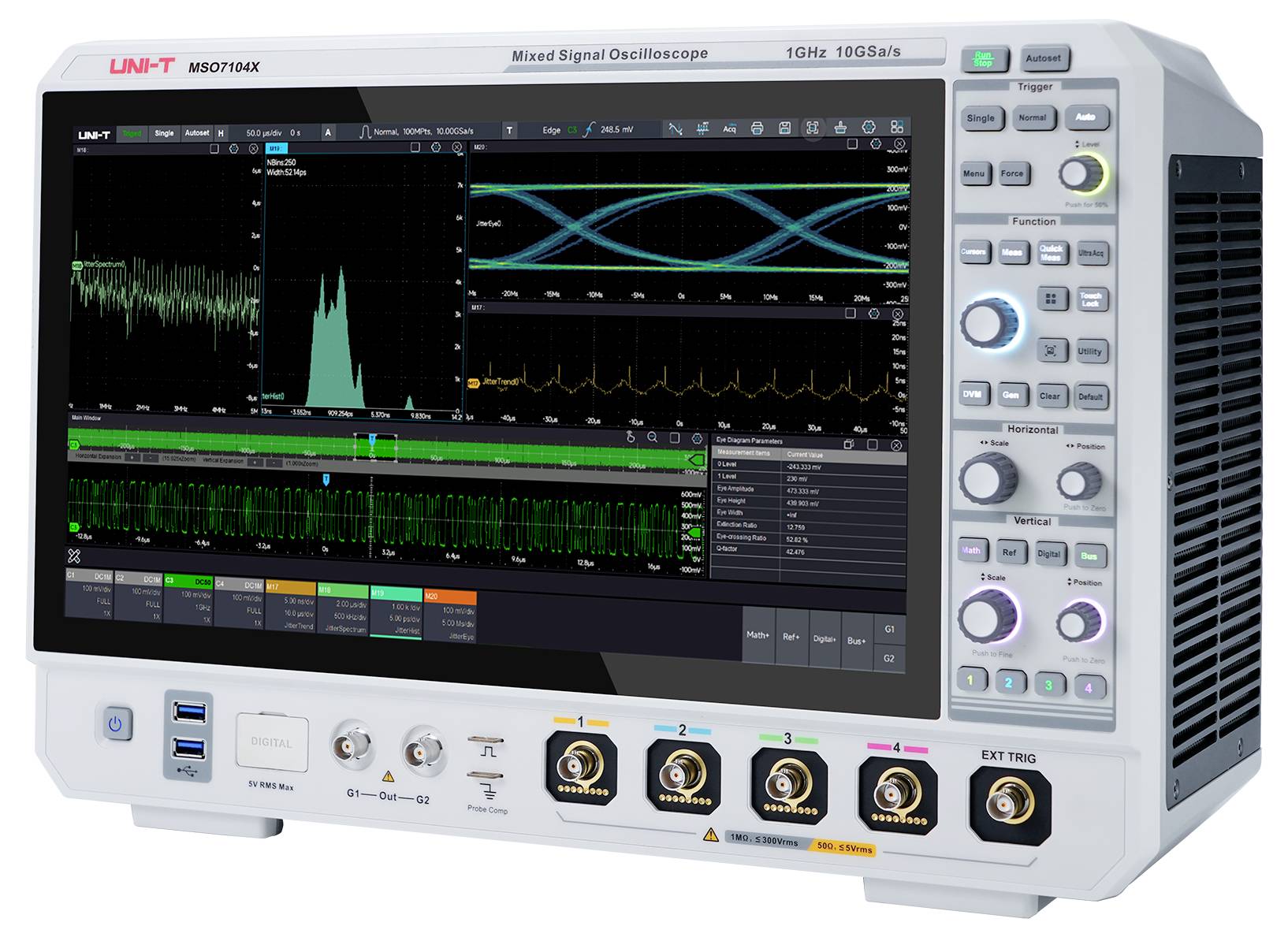

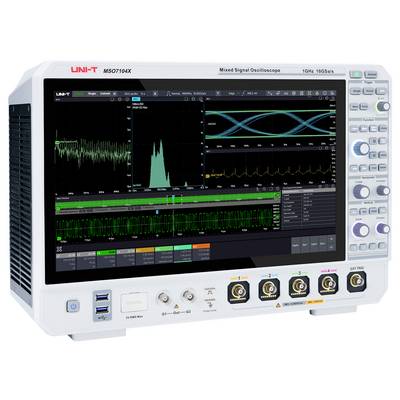

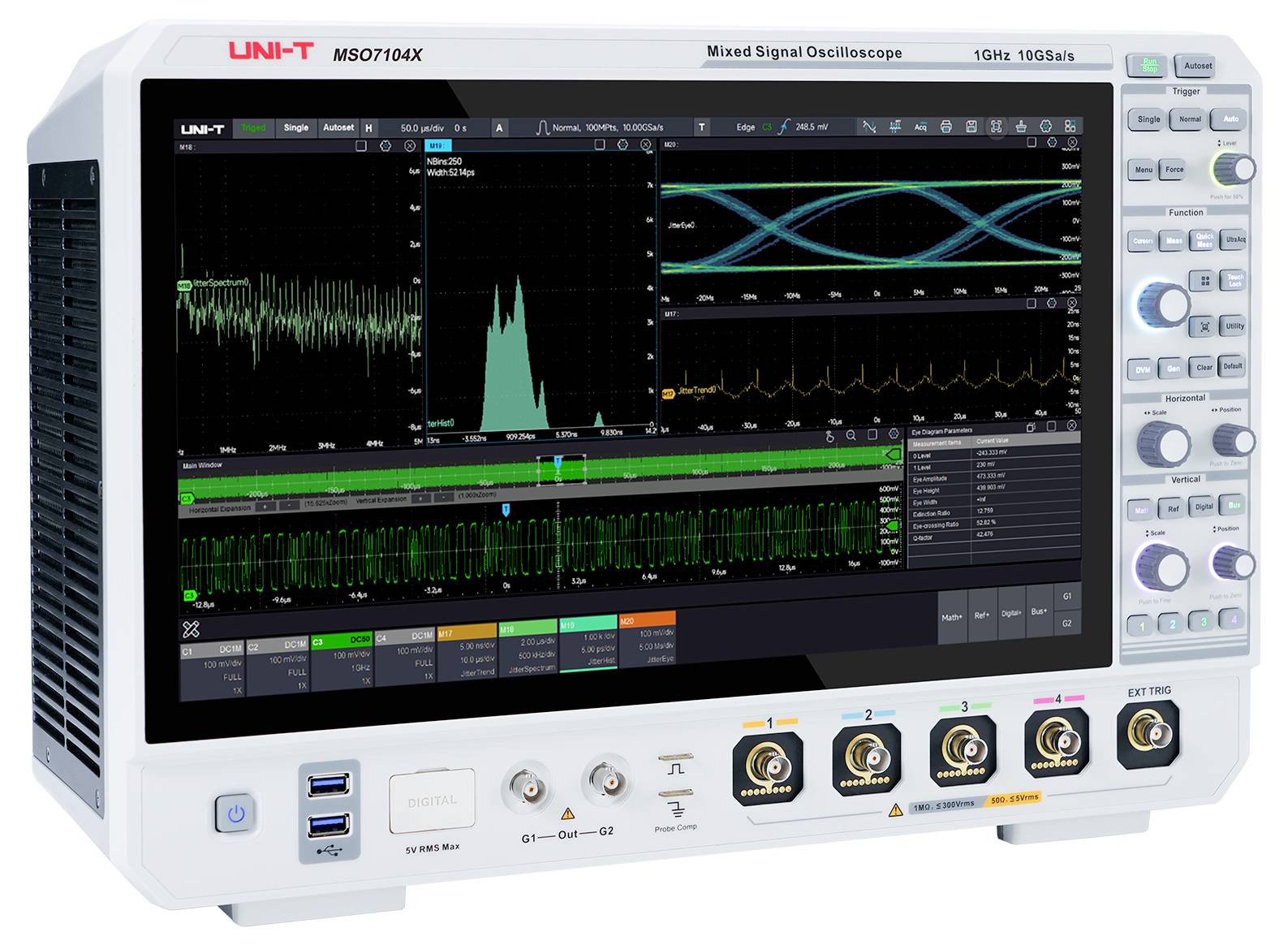

Uni-T MSO7104X digitalni osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
3 kom. - zaliha Njemačka
Broj
Ukupno (15.109,00 € / komad)
15.109,00 €
plus 30,00 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Uni-T MSO7104X digitalni osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 St.
- 1 GHz
- Broj analognih ulaza maks. 4
Tehnički podaci
- UltraAcq® tehnologija (brzina snimanja u stvarnom vremenu do 600.000 wfms/s)
- Sekvencijski način rada (brzina snimanja do 2.000.000 wfms/s)
- Opsežne napredne funkcije analize (snaga, podrhtavanje, protokol, test maske/graničenja).
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
1 GHz
- Razina uzorkovanja po kanalu
10 GSa/s
- Prikaz
15,6-inčni FHD kapacitivni zaslon osjetljiv na dodir, rezolucija 1920 x 1080
- Razlučivost
8 Bit
- Veličina ekrana
15,6 palac
- Vremenska osnova
100 KS/div - 1000 s/div
- Broj analognih ulaza maks.
4
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT I
- Ulazna impendacija
1 MΩ
- Ulazna veza
DC, AC, GND
- Ulazni napon
300 V
- Opskrba naponom
100 - 240 V/50 - 60 Hz
- dim.
(D x Š x V) 200 x 445 x 302 mm
- Težina
10.5 kg
- Broj digitalnih ulaza maks.
16
- Prikaz
1920 x 1080 piksel
- Širina
445 mm
- Visina
302 mm
- Dužina
200 mm

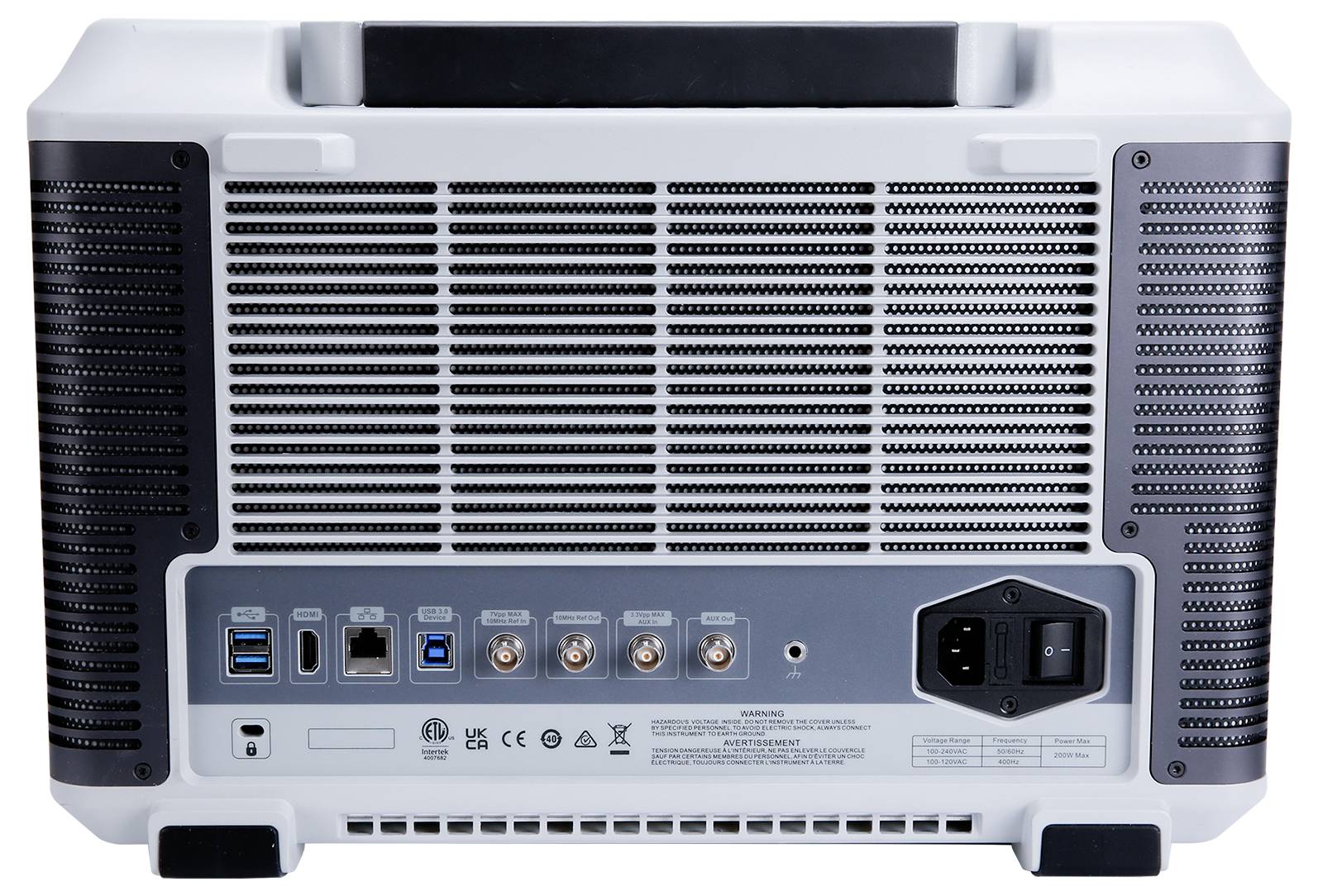

- Sučelja
USB 3.1 utikač C
USB domaćin
HDMI
LAN
- Dubina memorije/kanala
1 Gpts
- Tip
MSO7104X
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3532321 Uni-T MSO7104X digitalni osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3532321 Uni-T MSO7104X digitalni osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 St.
Upute za rad i sigurnost 3532321 Uni-T MSO7104X digitalni osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 St.
Upute za rad i sigurnost 3532321 Uni-T MSO7104X digitalni osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 St.
Opis
MSO7104X je najnoviji UNI-T-ov osciloskop mješovitog signala. S propusnošću do 1 GHz i brzinom uzorkovanja od 10 Gsa/s, nudi izvanredne prednosti u analizi visokofrekventnih signala. Zahvaljujući jedinstvenoj UltraAcq® tehnologiji, postiže brzinu snimanja valnih oblika do 800.000 wfms/s – u sekvencijalnom načinu rada čak do 2.000.000 wfms/s. U kombinaciji s izuzetno dubokom pohranom od 1 Gpts, značajno je poboljšana sposobnost otkrivanja rijetkih anomalija signala i detaljne analize valnih oblika.
MSO7000X podržava brojna dekodiranja okidača i protokola te nudi napredne funkcije analize kao što su sekvencijski način rada, histogram, analiza snage, analiza podrhtavanja, dijagram oka i mjerenje predloška. Ukupno 58 automatskih parametara mjerenja dostupno je kako bi se zadovoljili raznoliki zahtjevi inženjera.
Opremljen 64-bitnim operativnim sustavom Windows 10, uređaj pruža stabilnu i proširivu sistemsku platformu. 15,6-inčni kapacitivni HD zaslon osjetljiv na dodir podržava prikaz u više prozora s podijeljenim zaslonom i upravljanje gestama više dodira. Zbog toga je osciloskop idealan za primjenu u komunikacijama, zrakoplovstvu, obrazovanju i mnogim drugim područjima.
Ovaj tekst je strojno preveden.
MSO7000X podržava brojna dekodiranja okidača i protokola te nudi napredne funkcije analize kao što su sekvencijski način rada, histogram, analiza snage, analiza podrhtavanja, dijagram oka i mjerenje predloška. Ukupno 58 automatskih parametara mjerenja dostupno je kako bi se zadovoljili raznoliki zahtjevi inženjera.
Opremljen 64-bitnim operativnim sustavom Windows 10, uređaj pruža stabilnu i proširivu sistemsku platformu. 15,6-inčni kapacitivni HD zaslon osjetljiv na dodir podržava prikaz u više prozora s podijeljenim zaslonom i upravljanje gestama više dodira. Zbog toga je osciloskop idealan za primjenu u komunikacijama, zrakoplovstvu, obrazovanju i mnogim drugim područjima.
Ovaj tekst je strojno preveden.
Izvedba
- UltraAcq® tehnologija s brzinom snimanja valnih oblika do 2.000.000 wfms/s
- Fleksibilan raspored s više prozora (slobodno kombiniranje, skalabilan, cijeli zaslon/podijeljen, plutajući/usidreni)
- Ultra Phosphor® 3.0 za jasan prikaz nestabilnih signala
- Integrirani 64-bitni operativni sustav Windows 10
- Ugradnja u MATLAB s izravnim prikazom rezultata u osciloskopu
- Sveobuhvatna analiza performansi (kvaliteta napajanja, harmonici, gubici pri preklapanju, SOA, valovitost, regulacijska petlja)
- Analiza podrhtavanja i dijagram oka (TIE, TJ, RJ, DJ, PJ, DDJ, DCD)
- Analiza serijskih protokola za do 11 protokola
- Integrirani web poslužitelj (SCPI, daljinsko upravljanje, izvoz podataka, mobilno web sučelje, online priručnik)
Isporuka uključuje
- 1x MSO7104X (4-kanalni, 1 GHz digitalni osciloskop)
- 1x kabel za napajanje
- 1x USB 3.0 podatkovni kabel, 1 m, USB A–B
- 2x Pasivna sonda UT-P07
- 2x BNC-BNC prolazni kabeli
- 1x Prednji poklopac (zaštitni poklopac za prednju ploču)
- 1x sredstvo protiv zamagljivanja, 3 g
- 1 x certifikat kalibracije
- 1x Sigurnosne upute (višejezične)
- 1 x kratka uputstva
Napomene
Analizator spektra: Standardni
Digitalni voltmetar: Standardni
Brojač frekvencije: Standardni
Generator funkcijskih/proizvoljnih signala: Opcionalno – MSO7000X-AWG
Logički analizator: Opcionalno – MSO7000X-LA
Analizator protokola (standardno): RS232/422/485/UART, I2C, SPI, CAN, LIN
Analizator protokola (opcionalno): MSO7000X-CANFD, MSO7000X-FLEX, MSO7000X-SENT, MSO7000X-AUDIO, MSO7000X-AERO
Analiza podrhtavanja i dijagram oka: Opcionalno – MSO7000X-JITTER
Analiza performansi: Opcionalno – MSO7000X-PWR
Testovi maske i praga: Standardni
Paket nadogradnje: Opcionalno – MSO7000X-BND
Nadogradnja propusnosti: Opcionalno – MSO7000X-BW-10T20
- HDMI® je registrirani zaštitni znak od HDMI Licensing L.L.C.
