Name: Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mješoviti signal (mso) 1 St.
Brand: Uni-T
SKU: 3757372
Availability: BackOrder

Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mješoviti signal (mso) 1 St.-0

Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mješoviti signal (mso) 1 St.-1

Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mješoviti signal (mso) 1 St.-2

Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mješoviti signal (mso) 1 St.-3

Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mješoviti signal (mso) 1 St.-4

1/5

Tehnički list (PDF)

Dostava pon,26.10.

3 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (3.505,00 € / komad)

3.505,00 €

uklj. PDV

samo 110,65 €

Dostupno još samo 3 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mješoviti signal (mso) 1 St.

350 MHz
Broj analognih ulaza maks. 4

Tehnički podaci

Vrsta proizvoda: analogni osciloskop

Pojasna širina: 350 MHz

Razina uzorkovanja po kanalu: 2 GSa/s

Razlučivost: 12 Bit

Veličina ekrana: 25,65 cm (10,1 Zoll)

Određene značajke osciloskopa: mješoviti signal (mso)

Vremenska osnova: 500 ps/div do 1000 s/div

Broj analognih ulaza maks.: 4

: tvornički standard (vlastiti)

Kategorija mjerenja: CAT II

Vertikalni otklon: 1 mV/div do 10 V/div

Ulazna impendacija: 1 MΩ

Ulazna veza: DC, AC, GND

Ulazni napon: 1 mV/div do 10 V/div (pri 1 MΩ)

Opskrba naponom: 100 - 240 V/AC

dim.: (D x Š x V) 121 x 358 x 214 mm

Težina: 4.1 kg

Broj digitalnih ulaza maks.: 16

Prikaz: 1280 x 800 piksel

Kalibracija: Interna samokalibracija (Self-Cal)

Širina: 358 mm

Visina: 214 mm

Dužina: 121 mm

Sučelja: USB domaćin
USB 3.1 utikač C
LAN
HDMI

Dubina memorije/kanala: 200 Mpts

Tip: MSO5034HD

Varijante(Sve stavke su s uklj. PDV-om)

Vrsta proizvoda

Određene značajke osciloskopa

Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mješoviti signal (mso) 1 St.

Kataloški br.:3757372

Dostava pon,26.10.

3 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

analogni osciloskop

mješoviti signal (mso)

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

3.505,00 €^*

Uni-T MSO5000HD-1WIRE softverska opcija mješoviti signal (mso) 1 St.

Kataloški br.:3757382

Dostava pon,26.10.

3 kom. - zaliha NjemačkaConrad Electronic

softverska opcija

mješoviti signal (mso)

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

375,00 €^*

Uni-T MSO5000HD-ARINC429 softverska opcija mješoviti signal (mso) 1 St.

Kataloški br.:3757386

Dostava pon,26.10.

3 kom. - zaliha NjemačkaConrad Electronic

softverska opcija

mješoviti signal (mso)

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

375,00 €^*

Uni-T MSO5000HD-AUDIO softverska opcija 32 Bit mješoviti signal (mso) 1 St.

Kataloški br.:3757384

Dostava pon,26.10.

3 kom. - zaliha NjemačkaConrad Electronic

softverska opcija

mješoviti signal (mso)

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

375,00 €^*

Uni-T MSO5000HD-AUTO softverska opcija 1 St.

Kataloški br.:3757375

Dostava pon,26.10.

3 kom. - zaliha NjemačkaConrad Electronic

softverska opcija

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.029,00 €^*

Uni-T MSO5000HD-AWG softverska opcija 50 MHz funkcija generatora 1 St.

Kataloški br.:3757376

Dostava pon,26.10.

3 kom. - zaliha NjemačkaConrad Electronic

softverska opcija

funkcija generatora

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

375,00 €^*

Uni-T MSO5000HD-BND softverska opcija 1 St.

Kataloški br.:3757374

Dostava pon,26.10.

3 kom. - zaliha NjemačkaConrad Electronic

softverska opcija

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.689,00 €^*

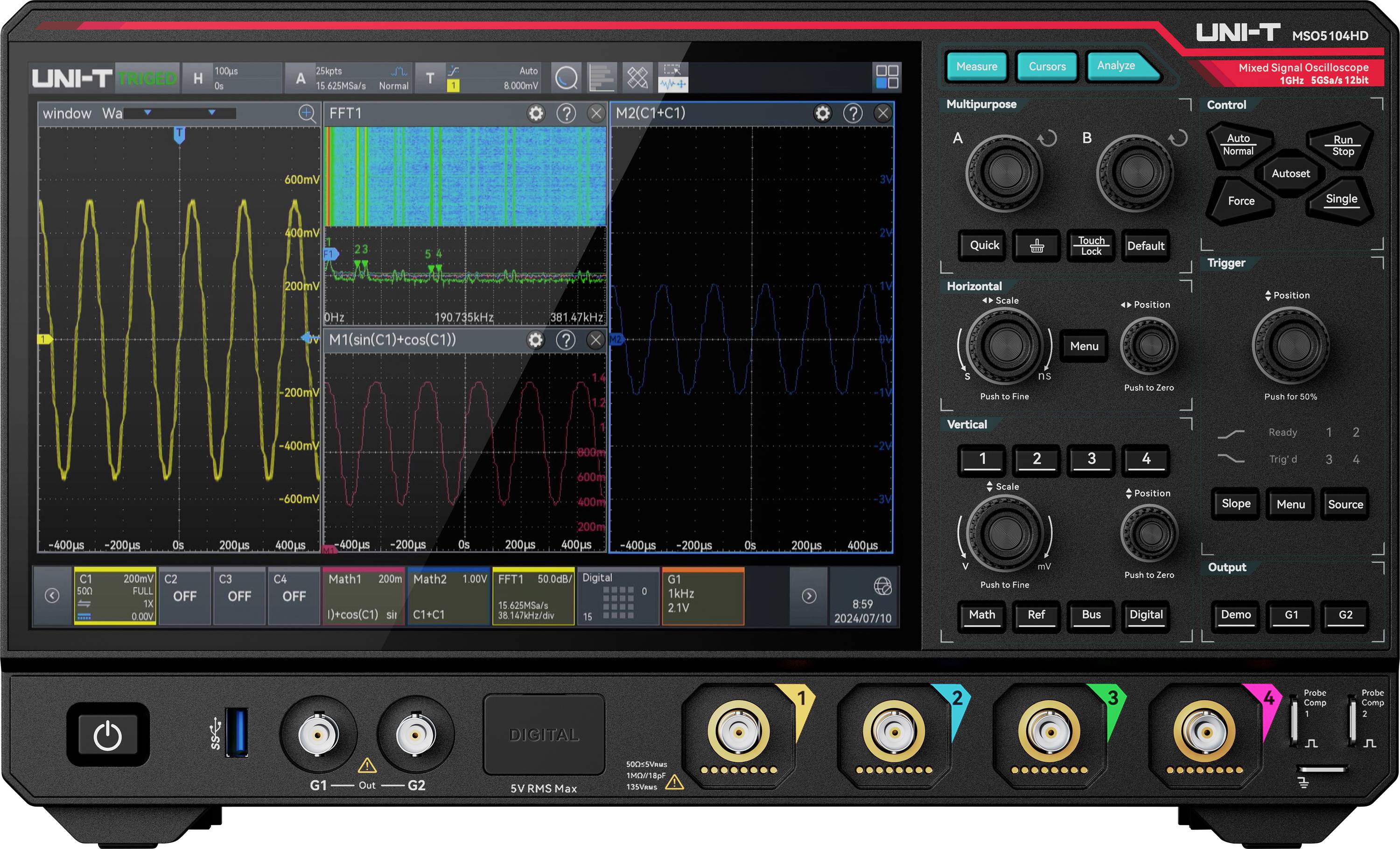

Uni-T MSO5000HD-BW3M5T1G softverska opcija 1 GHz 1 St.

Kataloški br.:3757404

Dostava pon,26.10.

3 kom. - zaliha NjemačkaConrad Electronic

softverska opcija

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

3.955,00 €^*

Uni-T MSO5000HD-BW3M5T5M softverska opcija 500 MHz 1 St.

Kataloški br.:3757402

Dostava pon,26.10.

3 kom. - zaliha NjemačkaConrad Electronic

softverska opcija

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.485,00 €^*

Uni-T MSO5000HD-BW5MT1G softverska opcija 1 GHz 1 St.

Kataloški br.:3757403

Dostava pon,26.10.

3 kom. - zaliha NjemačkaConrad Electronic

softverska opcija

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.469,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3757372 Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mješoviti signal (mso) 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3757372 Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mješoviti signal (mso) 1 St.

Opis

MSO5034HD je snažna serija osciloskopa visoke rezolucije s propusnošću od 350 MHz, frekvencijom uzorkovanja od 5 Gsa/s, 4 analogna i 16 digitalnih kanala te dubinom memorije do 500 Mpts. Zahvaljujući ekskluzivnoj UltraPhosphor 3.0 tehnologiji, postiže brzinu snimanja valnih oblika do 1.500.000 wfms/s s 256 razina sive skale. Nudi inovativni digitalni sustav okidanja s visokom osjetljivošću i niskim podrhtavanjem, kao i brojne napredne funkcije okidanja i analize kao što su analiza spektra, analiza snage, histogram, snimanje valnog oblika, ERES, hardverski ubrzano testiranje maske, pretraživanje i navigacija te okidanje i dekodiranje serijskom sabirnicom. 10,1-inčni kapacitivni zaslon osjetljiv na dodir s višestrukim upravljanjem gestama, u kombinaciji s praktičnim tipkama za brzi odabir, omogućuje posebno intuitivno rukovanje i optimizirano korisničko iskustvo.

Ovaj tekst je strojno preveden.

Izvedba

16-bitna visoka rezolucija: Kombinira 12-bitni ADC s 4-bitnim ERES-om za učinkovitu 16-bitnu rezoluciju, smanjuje šum i točno prikazuje fine detalje signala.
Ultra Phosphor 3.0: Omogućuje prikaz valnog oblika u stvarnom vremenu i poboljšanu vizualizaciju signala.
9-u-1 funkcionalnost: Kombinira digitalni osciloskop, logički analizator, generator proizvoljnih valnih oblika, analizator spektra, analizator protokola, digitalni voltmetar, brojač frekvencija, Bodeov analizator i analizator snage u jednom uređaju.
Analiza vremena sabirnice: Podržava analizu vremena za I²C, SPI i CAN protokole.
56 automatskih mjernih funkcija: S histogramom i dijagramima trenda za brzu i jasnu analizu signala.
Snimanje valnih oblika pomoću hardvera: Snimanje i reprodukcija u stvarnom vremenu s do 400 000 sličica.
Prošireni FFT: S do 4 Mpts za detaljnu analizu u frekvencijskoj domeni.
Prikaz u više prozora: Istovremeni prikaz valnog oblika, FFT-a i analize protokola na jednom zaslonu.
Zonski okidač: Ciljano otkriva anomalije signala i izolira relevantna područja signala.
10,1-inčni zaslon osjetljiv na dodir: Kapacitivni HD zaslon osjetljiv na dodir s rezolucijom od 1280 × 800 za intuitivno upravljanje.
SCPI podrška: Idealno za daljinsko upravljanje i automatizirane testne sekvence.
Integrirani web poslužitelj: Omogućuje daljinsko praćenje i upravljanje putem računala ili mobilnog uređaja.

Isporuka uključuje

MSO5034HD x 1
Kabel za napajanje x 1
USB 3.0 kabel x 1
Pasivne sonde (500 MHz) x4
BNC-BNC prolazni kabel × 1
BNC kabeli s krokodil štipaljkama (crveni i crni) × 3

Napomene

Drugi modeli

- MSO5104HD: propusnost od 1 GHz, 4 analogna kanala, 16 digitalnih kanala, brzina uzorkovanja od 5 Gsa/s, dubina memorije od 500 Mpts, brzina akvizicije valnog oblika 800.000 wfms/s (sekvencijalni način rada: do 1.500.000 wfms/s)

- MSO5054HD: propusnost od 500 MHz, 4 analogna kanala, 16 digitalnih kanala, brzina uzorkovanja od 5 Gsa/s, dubina memorije od 500 Mpts, brzina akvizicije valnog oblika 800.000 wfms/s (sekvencijalni način rada: do 1.500.000 wfms/s)

Softverske opcije

-MSO5000HD-BND: Sve opcije pokretanja i dekodiranja za serijske sabirnice (uključujući EMBD, AUTO, Audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL i Timing).

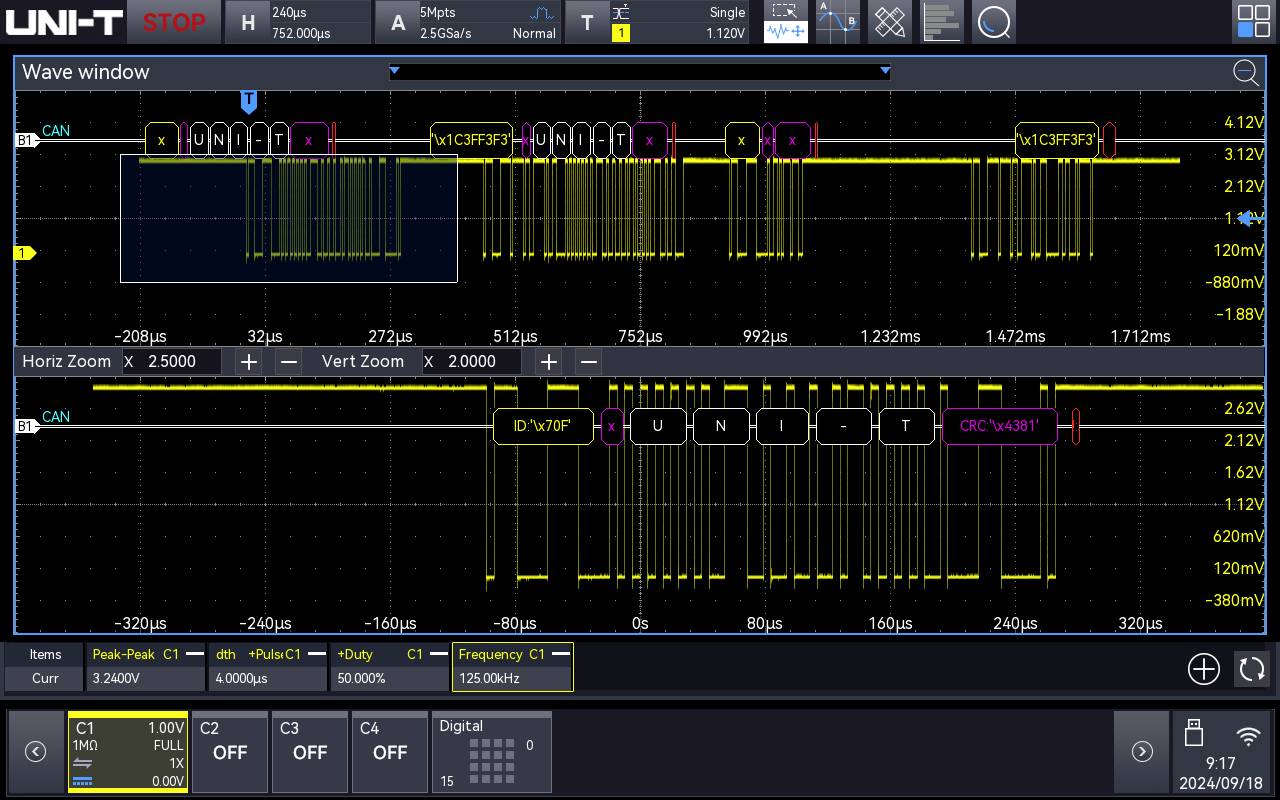

-MSO5000HD-AUTO: Opcija pokretanja i dekodiranja automobilske serijske sabirnice (CAN-FD, FlexRay, SENT, 1-WIRE, I3C, CAN-XL).

-MSO5000HD-AWG: 2 kanala generatora proizvoljnog valnog oblika od 50 MHz (uključujući BODE).

-MSO5000HD-CANFD: Opcija pokretanja i analize automobilske serijske sabirnice (CAN-FD).

-MSO5000HD-FLEX: Opcija pokretanja i analize automobilske serijske sabirnice (FlexRay).

-MSO5000HD-SENT: Opcija pokretanja i analize automobilske serijske sabirnice (SENT).

-MSO5000HD-CANXL: Opcija pokretanja i analize automobilske serijske sabirnice (CAN-XL).

-MSO5000HD-I3C: Ugrađena opcija okidanja/dekodiranja (I3C).

-MSO5000HD-1WIRE: Opcija pokretanja i analize automobilske serijske sabirnice (1-WIRE).

-MSO5000HD-MANCH: Opcija pokretanja i analize serijske sabirnice (Manchester).

-MSO5000HD-AUDIO: Opcija pokretanja i analize audio serijske sabirnice (I2S, LJ, RJ, TDM).

-MSO5000HD-MIL1553: Opcija okidanja i analize zrakoplovne serijske sabirnice (MIL-STD-1553).

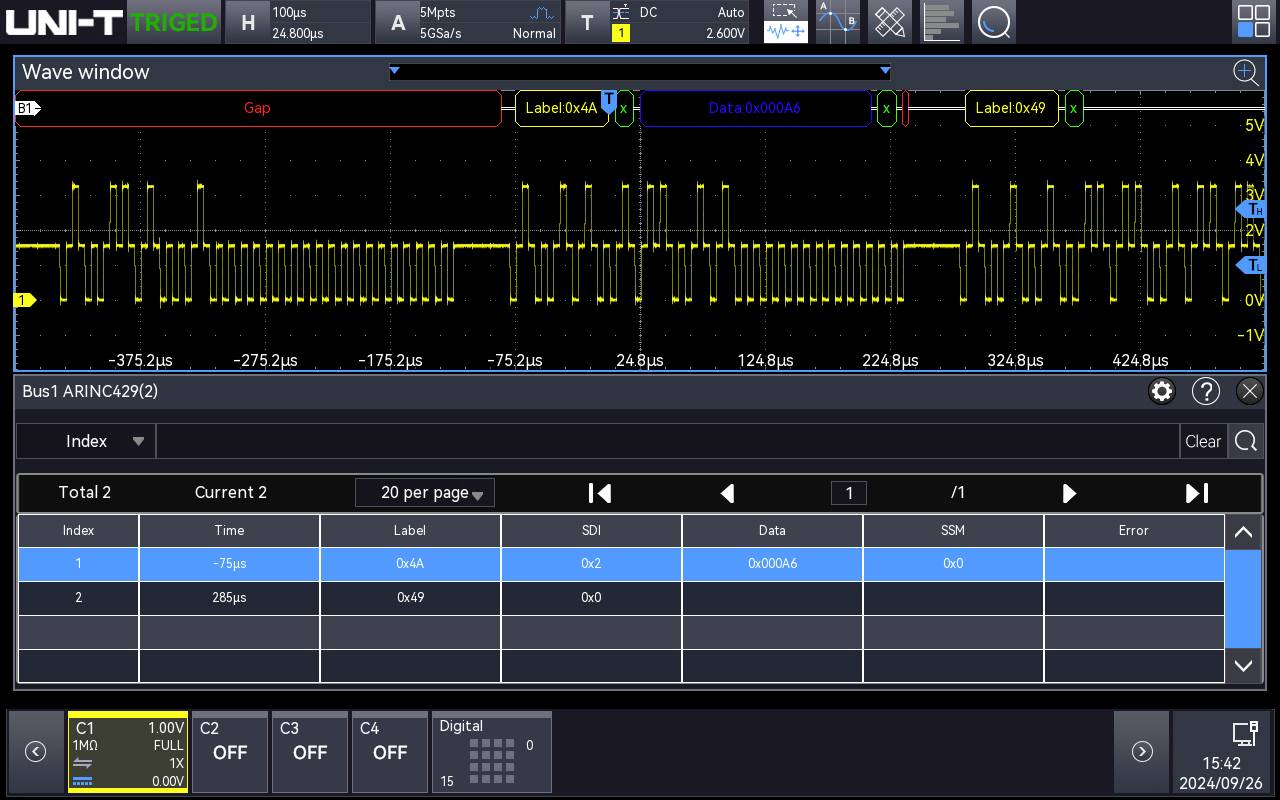

-MSO5000HD-ARINC429: Opcija okidanja i analize zrakoplovne serijske sabirnice (ARINC429).

-MSO5000HD-PWR: Opcija analize snage.

-MSO5000HD-TIMING: Analiza vremena (uključujući I²C, SPI, I²S i CAN).

HDMI® je registrirani zaštitni znak od HDMI Licensing L.L.C.

Opis

Izvedba

16-bitna visoka rezolucija: Kombinira 12-bitni ADC s 4-bitnim ERES-om za učinkovitu 16-bitnu rezoluciju, smanjuje šum i točno prikazuje fine detalje signala.
Ultra Phosphor 3.0: Omogućuje prikaz valnog oblika u stvarnom vremenu i poboljšanu vizualizaciju signala.
9-u-1 funkcionalnost: Kombinira digitalni osciloskop, logički analizator, generator proizvoljnih valnih oblika, analizator spektra, analizator protokola, digitalni voltmetar, brojač frekvencija, Bodeov analizator i analizator snage u jednom uređaju.
Analiza vremena sabirnice: Podržava analizu vremena za I²C, SPI i CAN protokole.
56 automatskih mjernih funkcija: S histogramom i dijagramima trenda za brzu i jasnu analizu signala.
Snimanje valnih oblika pomoću hardvera: Snimanje i reprodukcija u stvarnom vremenu s do 400 000 sličica.
Prošireni FFT: S do 4 Mpts za detaljnu analizu u frekvencijskoj domeni.
Prikaz u više prozora: Istovremeni prikaz valnog oblika, FFT-a i analize protokola na jednom zaslonu.
Zonski okidač: Ciljano otkriva anomalije signala i izolira relevantna područja signala.
10,1-inčni zaslon osjetljiv na dodir: Kapacitivni HD zaslon osjetljiv na dodir s rezolucijom od 1280 × 800 za intuitivno upravljanje.
SCPI podrška: Idealno za daljinsko upravljanje i automatizirane testne sekvence.
Integrirani web poslužitelj: Omogućuje daljinsko praćenje i upravljanje putem računala ili mobilnog uređaja.

Isporuka uključuje

MSO5034HD x 1
Kabel za napajanje x 1
USB 3.0 kabel x 1
Pasivne sonde (500 MHz) x4
BNC-BNC prolazni kabel × 1
BNC kabeli s krokodil štipaljkama (crveni i crni) × 3

Napomene

Drugi modeli

Softverske opcije

-MSO5000HD-BND: Sve opcije pokretanja i dekodiranja za serijske sabirnice (uključujući EMBD, AUTO, Audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL i Timing).

-MSO5000HD-AUTO: Opcija pokretanja i dekodiranja automobilske serijske sabirnice (CAN-FD, FlexRay, SENT, 1-WIRE, I3C, CAN-XL).

-MSO5000HD-AWG: 2 kanala generatora proizvoljnog valnog oblika od 50 MHz (uključujući BODE).

-MSO5000HD-CANFD: Opcija pokretanja i analize automobilske serijske sabirnice (CAN-FD).

-MSO5000HD-FLEX: Opcija pokretanja i analize automobilske serijske sabirnice (FlexRay).

-MSO5000HD-SENT: Opcija pokretanja i analize automobilske serijske sabirnice (SENT).

-MSO5000HD-CANXL: Opcija pokretanja i analize automobilske serijske sabirnice (CAN-XL).

-MSO5000HD-I3C: Ugrađena opcija okidanja/dekodiranja (I3C).

-MSO5000HD-1WIRE: Opcija pokretanja i analize automobilske serijske sabirnice (1-WIRE).

-MSO5000HD-MANCH: Opcija pokretanja i analize serijske sabirnice (Manchester).

-MSO5000HD-AUDIO: Opcija pokretanja i analize audio serijske sabirnice (I2S, LJ, RJ, TDM).

-MSO5000HD-MIL1553: Opcija okidanja i analize zrakoplovne serijske sabirnice (MIL-STD-1553).

-MSO5000HD-ARINC429: Opcija okidanja i analize zrakoplovne serijske sabirnice (ARINC429).
