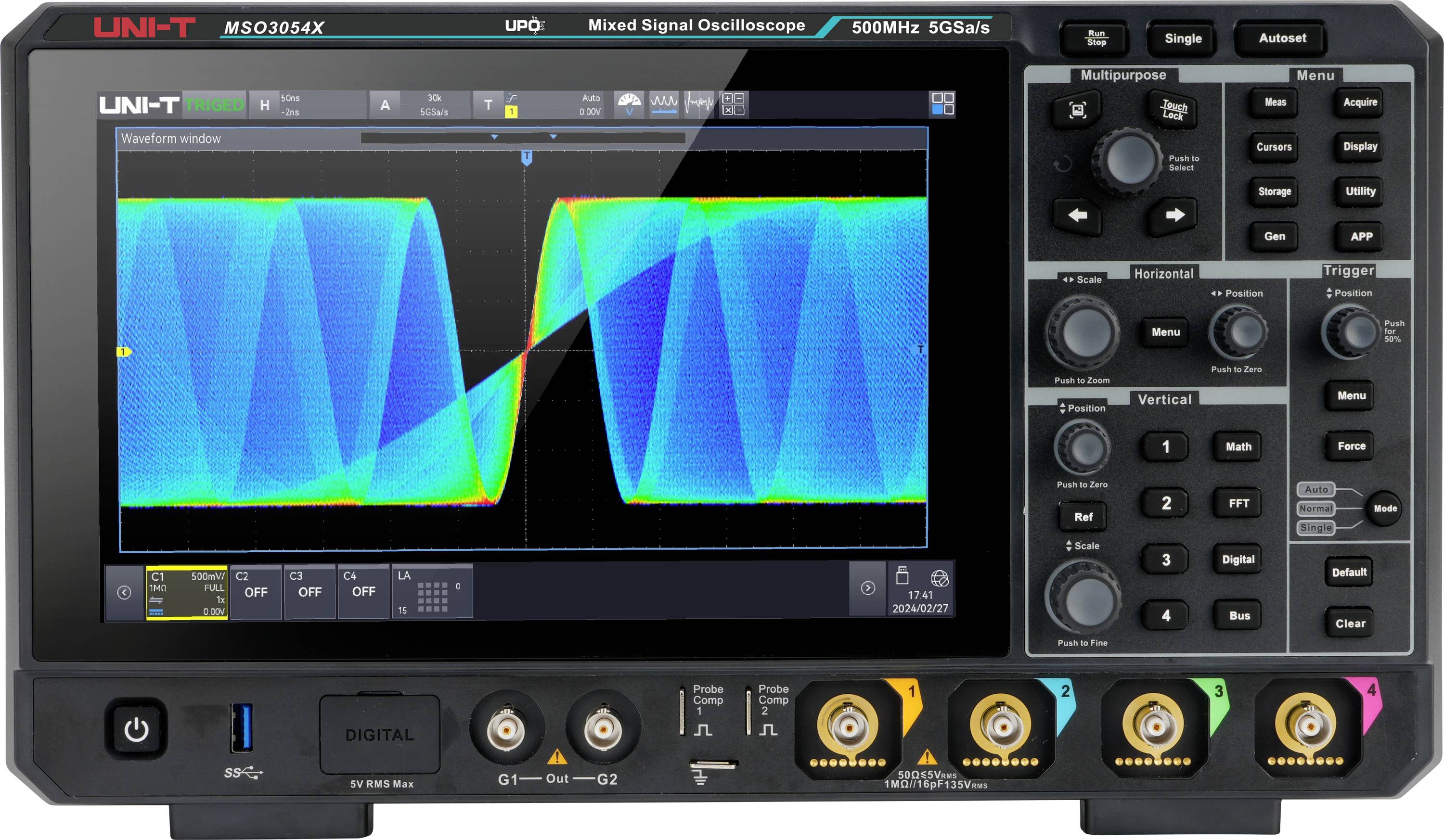

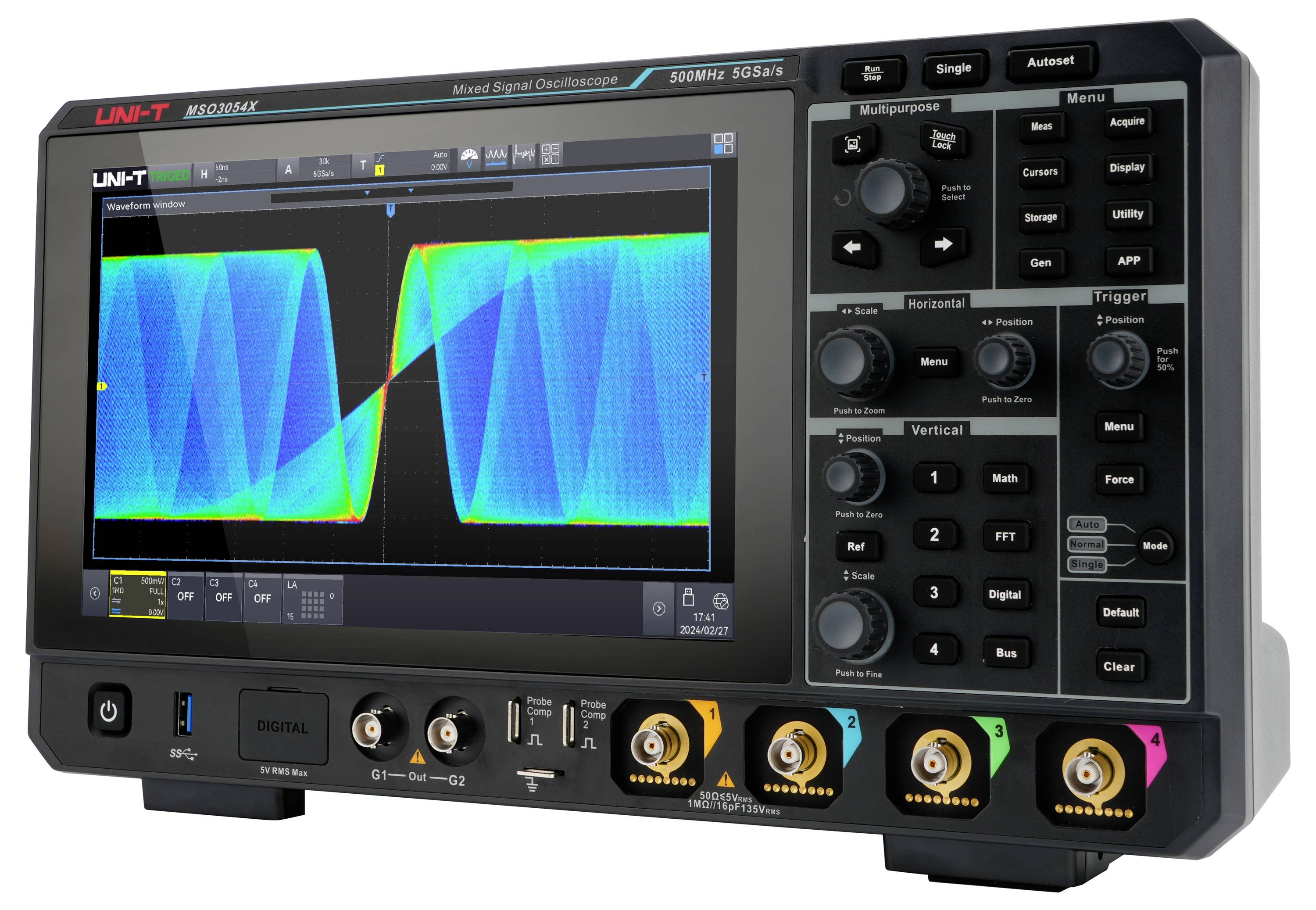

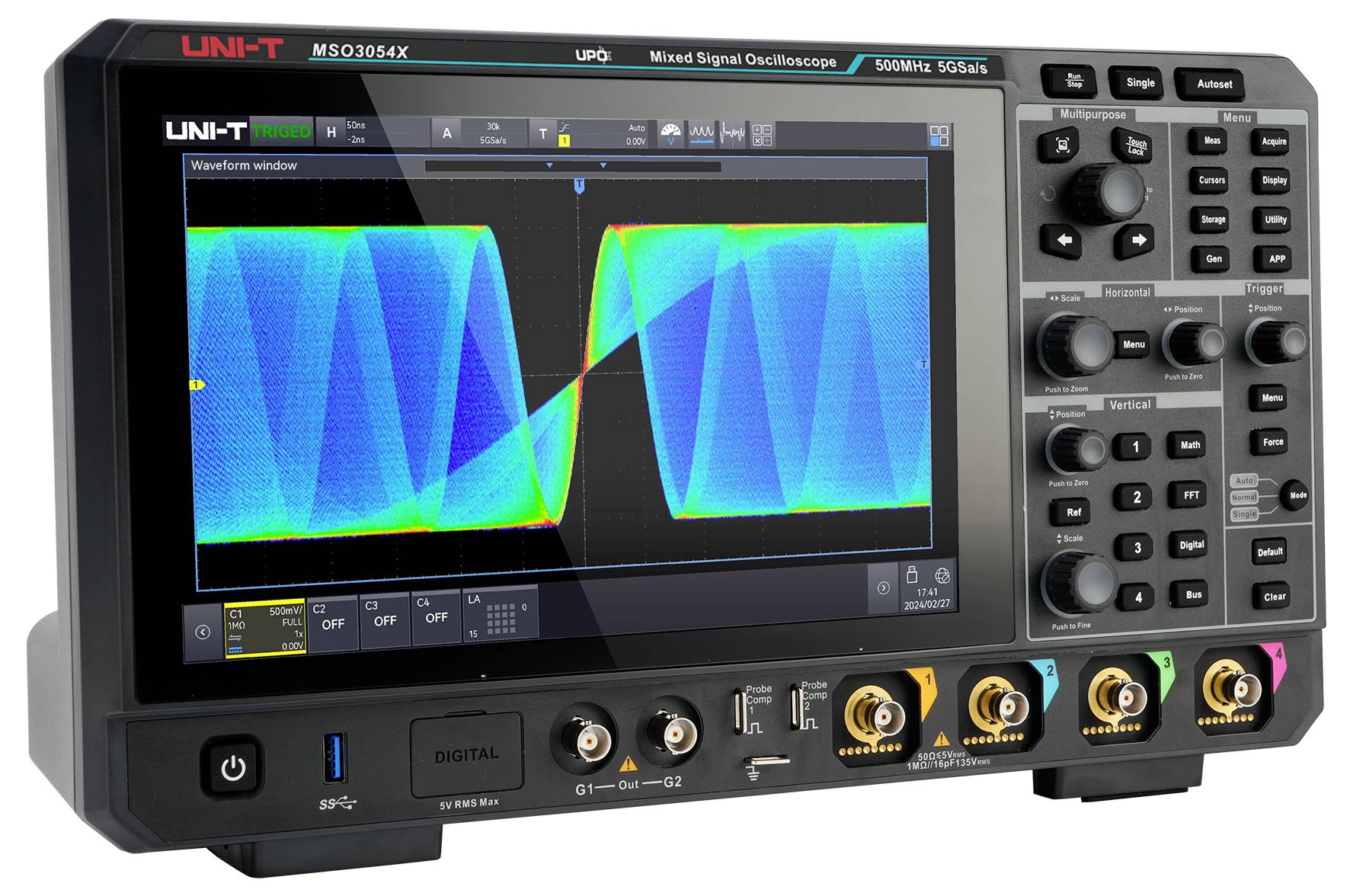

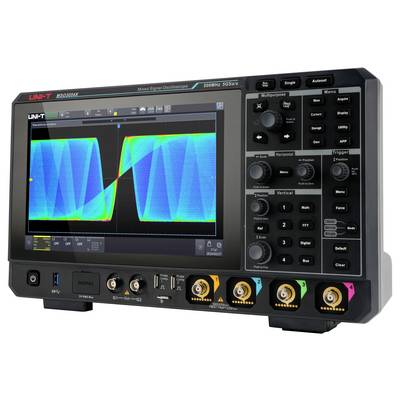

Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcija generatora, spektralni analizator, analiza harmoni
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
3 kom. - zaliha Njemačka
Broj
Ukupno (3.815,00 € / komad)
3.815,00 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcija generatora, spektralni analizator, analiza harmonije, mješoviti signal (mso), logički analizator 1 St.
- 500 MHz
- Broj analognih ulaza maks. 4
Tehnički podaci
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
500 MHz
- Razina uzorkovanja po kanalu
5 GSa/s
- Veličina ekrana
10.1 palac
- Određene značajke osciloskopa
funkcija generatora
spektralni analizator
analiza harmonije
mješoviti signal (mso)
logički analizator
- Broj analognih ulaza maks.
4
tvornički standard (vlastiti)
- Broj digitalnih ulaza maks.
16
- Sučelja
serijski
- Dubina memorije/kanala
500 Mpts
- Tip
MSO3054X
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3399967 Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcija generatora, spektralni analizator, analiza harmoni
Upute za rad i sigurnost
Upute za rad i sigurnost 3399967 Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcija generatora, spektralni analizator, analiza harmoni
Upute za rad i sigurnost 3399967 Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcija generatora, spektralni analizator, analiza harmoni
Upute za rad i sigurnost 3399967 Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcija generatora, spektralni analizator, analiza harmoni
Opis
Osciloskop miješanih signala UNI-T MSO3054X nudi maksimalnu brzinu uzorkovanja od 5 Gsa/s i dubinu memorije do 500 Mpts. Zahvaljujući ekskluzivnoj Ultra Phosphor 3.0 tehnologiji, postiže brzinu snimanja valnog oblika od 2.000.000 wfms/s i podržava 12 naprednih protokola za okidanje i dekodiranje serijske sabirnice. Opremljen 10,1-inčnim kapacitivnim zaslonom osjetljivim na dodir s upravljanjem gestama i integriranim web poslužiteljem za daljinsko upravljanje, ovaj osciloskop idealan je za primjenu u ugrađenim sustavima, automobilskoj elektronici i zrakoplovnoj industriji.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- - Integracija 9 u 1: Kombinira osciloskop, logički analizator, generator valnih oblika, analizator spektra i još mnogo toga za maksimalnu svestranost.
- - Ultra Phosphor 3.0: 8-kanalna paralelna analiza, obrada do 20 Gbps i brzina akvizicije od 2.000.000 wfms/s za precizno otkrivanje anomalija.
- - 54 vrste mjerenja: mjerenja napona, frekvencije i faze s naprednim statističkim funkcijama i grafovima trenda za dubinsku analizu.
- - Analiza snage 6+: Sveobuhvatna analiza kvalitete i snage s mjerenjem PSRR-a, harmonika i udarne struje te 12 testova u 2024. godini.
- - Analizator spektra: Podržava FFT s 4 milijuna točaka, simultani FFT s 4 kanala, grafikon vodopada i mjerenje markera za brzu i preciznu analizu frekvencije.
Isporuka uključuje
- - MSO3054X (500 MHz, 5 GSA/s, 4 kanala) x 1
- - Kabel za napajanje x 1
- - USB kabel x 1
- - Pasivne sonde (500 MHz) x4
- - BNC-BNC prolazni kabel × 1
- - BNC kabel s krokodil štipaljkom (crveni i crni) × 1
- - Pasivne sonde × 4
- - Potvrda o kalibraciji x 1
- - Višejezične sigurnosne upute x 1
- - Kratki vodič za početak x 1
Napomene
Drugi modeli
- MSO3034X: propusnost od 350 MHz, 4 analogna kanala, brzina uzorkovanja od 5 Gsa/s, dubina memorije do 500 Mpts, brzina akvizicije valnih oblika od 2.000.000 wfms/s, 16 digitalnih kanala i opcionalni dvokanalni generator od 50 MHz.
Softverske opcije
- MSO3000X-AWG: Softverska opcija za generator dvostrukih valnih oblika od 50 MHz (uključujući Bodeov dijagram).
- MSO3000X-PWR: Analiza snage softverske opcije
- MSO3000X-BND: Sve softverske opcije za pokretanje i dekodiranje serijske sabirnice (uključujući AUTO, Audio, MIL-STD, ARINC, Manchester).
- MSO3000X-AUDIO: Softverska opcija za pokretanje i analizu audio serijske sabirnice (I2S, LJ, RJ, TDM).
- MSO3000X-MIL1553: Softverska opcija za okidanje i analizu zrakoplovne serijske sabirnice (MIL-STD-1553).
- MSO3000X-ARINC429: Softverska opcija za pokretanje i analizu zrakoplovne serijske sabirnice (ARINC 429).
- MSO3000X-AUTO: Softverska opcija za pokretanje i dekodiranje automobilske serijske sabirnice (CAN, CAN-FD, LIN, FlexRay, SENT).
- MSO3000X-MANCH: Serijsko okidanje i analiza sabirnice (Manchester)
- MSO3000X-CANFD: Softverska opcija za pokretanje i analizu automobilske serijske sabirnice (CAN-FD)
- MSO3000X-LIN: Softverska opcija za okidanje i analizu automobilske serijske sabirnice (LIN)
- MSO3000X-FLEX: Softverska opcija za okidanje i analizu automobilske serijske sabirnice (FlexRay)
- MSO3000X-SENT: Softverska opcija za pokretanje i analizu automobilske sabirnice senzora (SENT)
