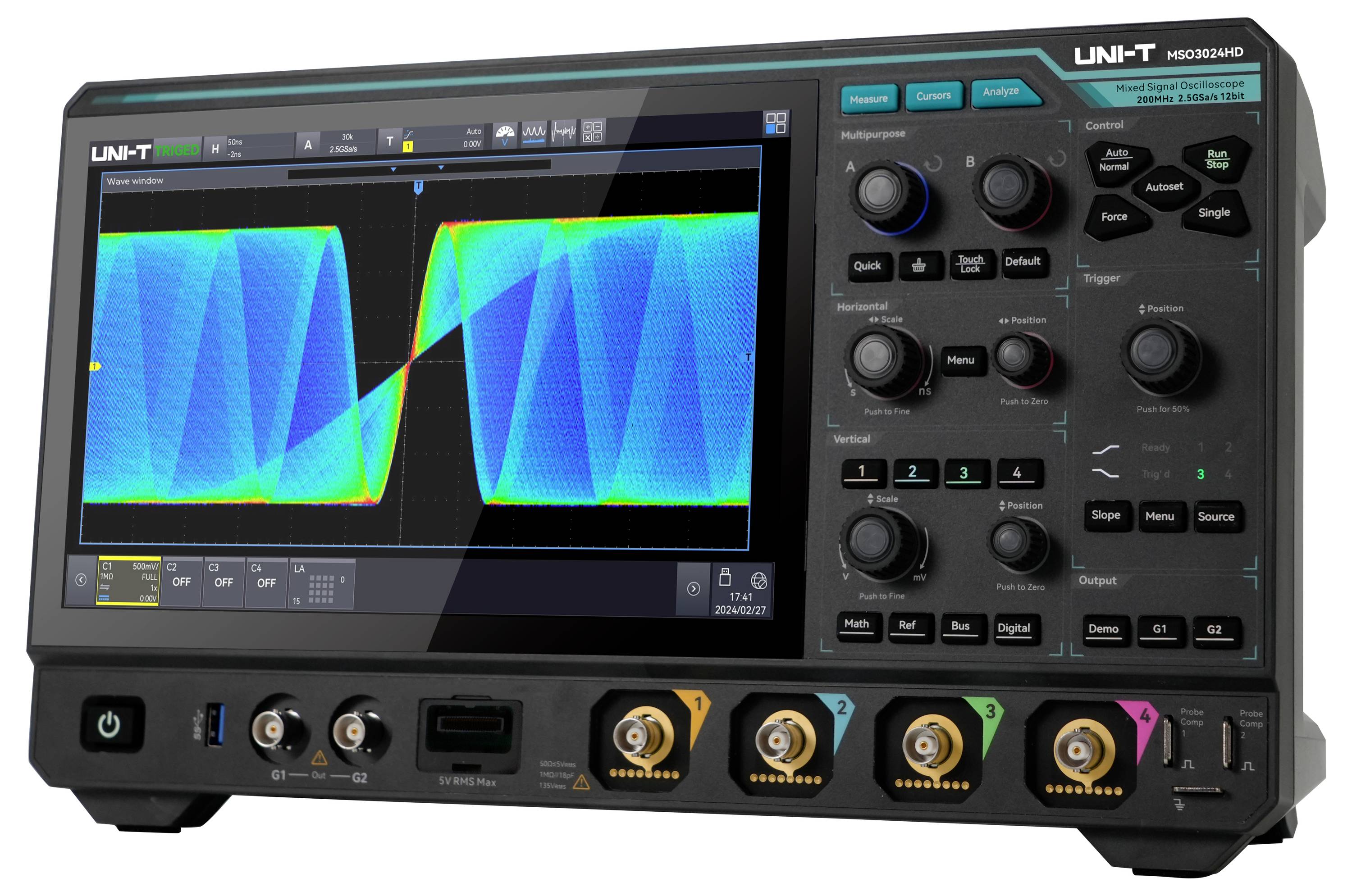

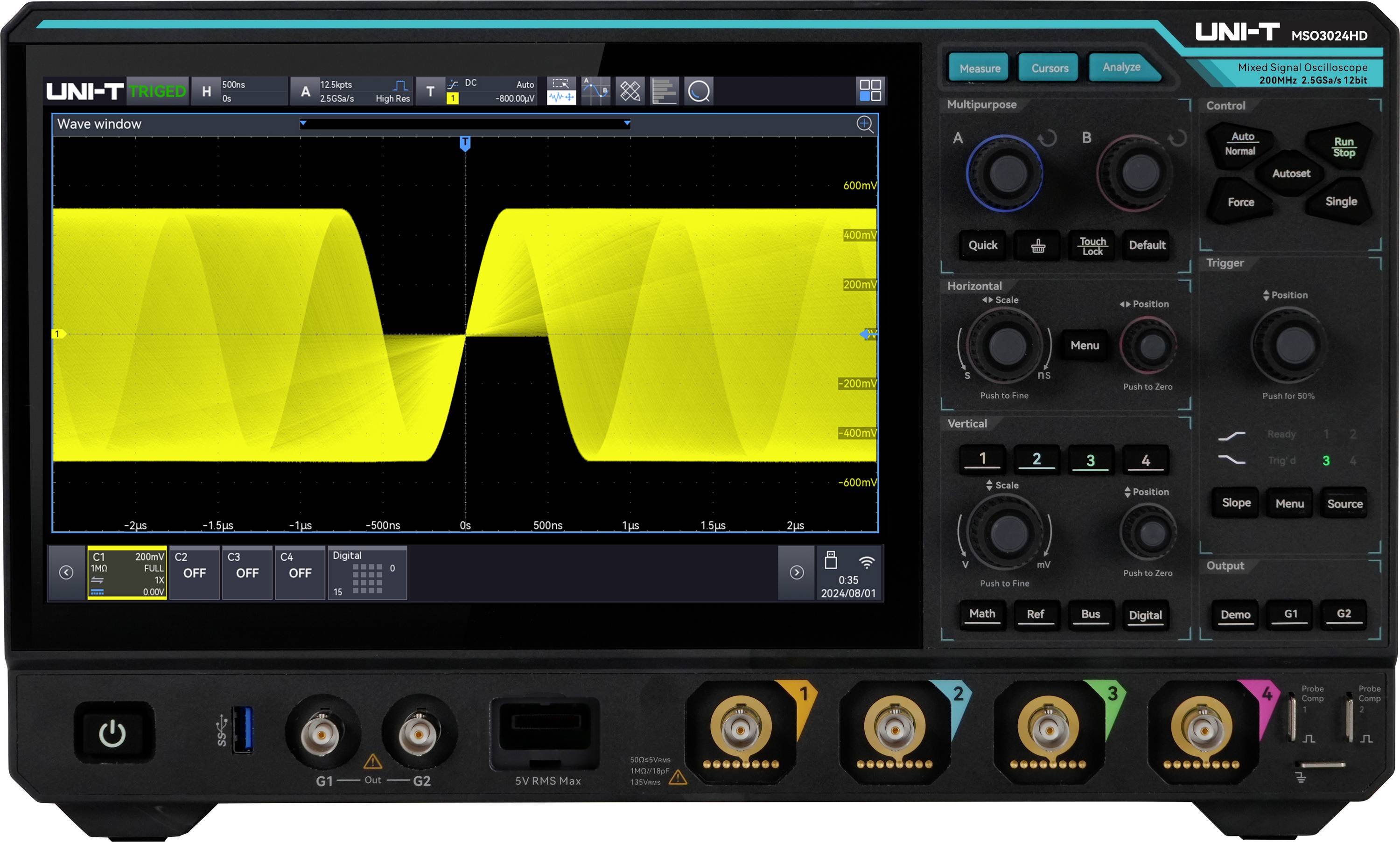

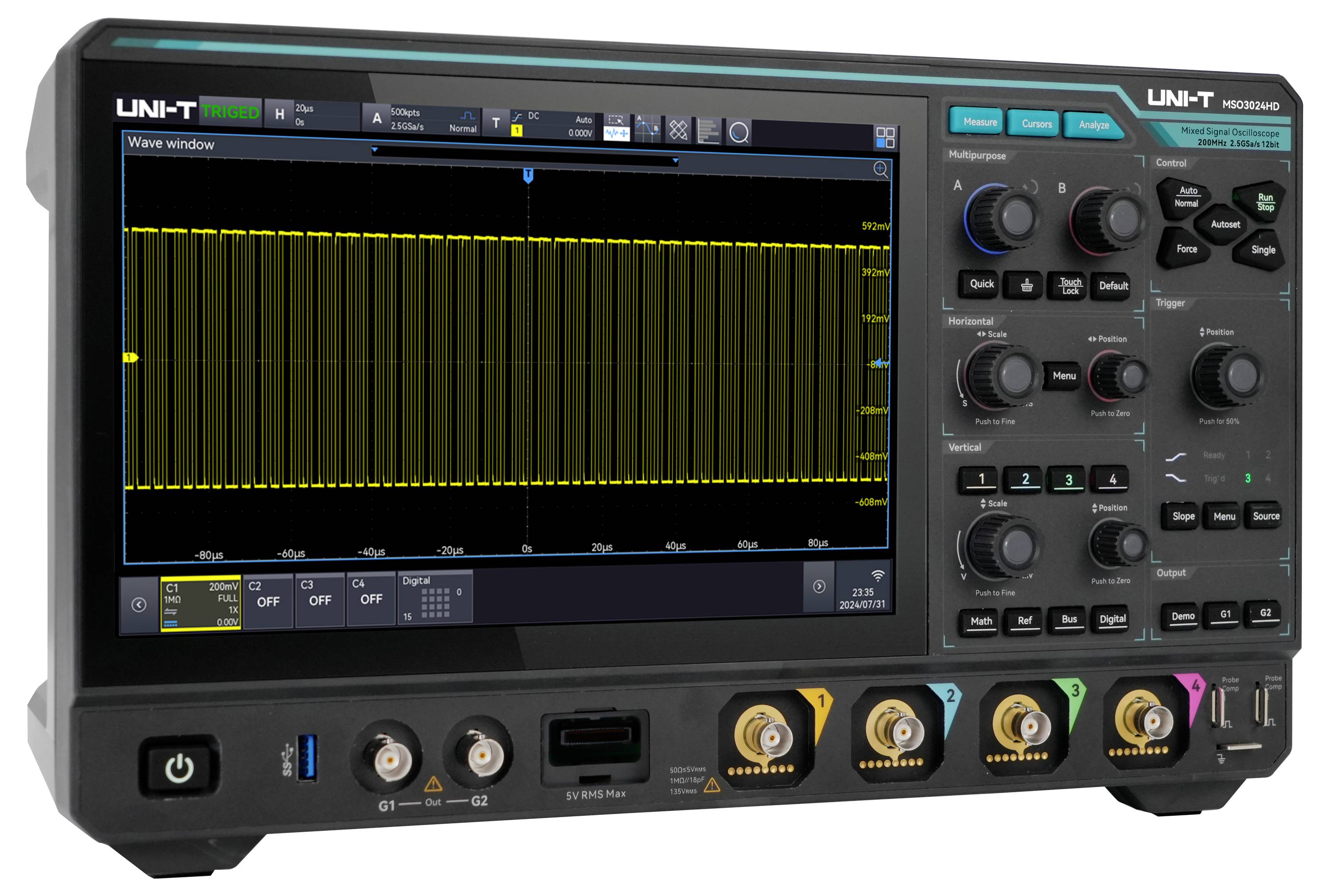

Uni-T MSO3024HD digitalni osciloskop 200 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Broj
Ukupno (2.945,00 € / komad)
2.945,00 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Uni-T MSO3024HD digitalni osciloskop 200 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 St.
- 200 MHz
- Broj analognih ulaza maks. 4
Tehnički podaci
- 9-u-1 funkcija instrumenta: digitalni osciloskop, logički analizator (opcionalno), generator funkcija/proizvoljnog valnog oblika (opcionalno), analizator spektra, digitalni voltmetar, brojač frekvencije, analizator protokola, analizator Bodeovog dijagrama (opcionalno), analizator snage (opcionalno)
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
200 MHz
- Razina uzorkovanja po kanalu
2.5 GSa/s
- Prikaz
10,1-inčni HD kapacitivni višestruki dodirni zaslon
- Razlučivost
12 Bit
- Veličina ekrana
10,1 palac
- Vremenska osnova
2 ns/div do 1 ks/div
- Broj analognih ulaza maks.
4
tvornički standard (vlastiti)
- Ulazna impendacija
1 MΩ
- Ulazna veza
DC, AC, GND
- Ulazni napon
400 V
- Opskrba naponom
100 - 240 V/50 - 60 Hz
- dim.
(D x Š x V) 106 x 364 x 209 mm
- Težina
3.83 kg
- Broj digitalnih ulaza maks.
16
- Prikaz
1280 x 800 piksel
- Širina
364 mm
- Visina
209 mm
- Dužina
106 mm

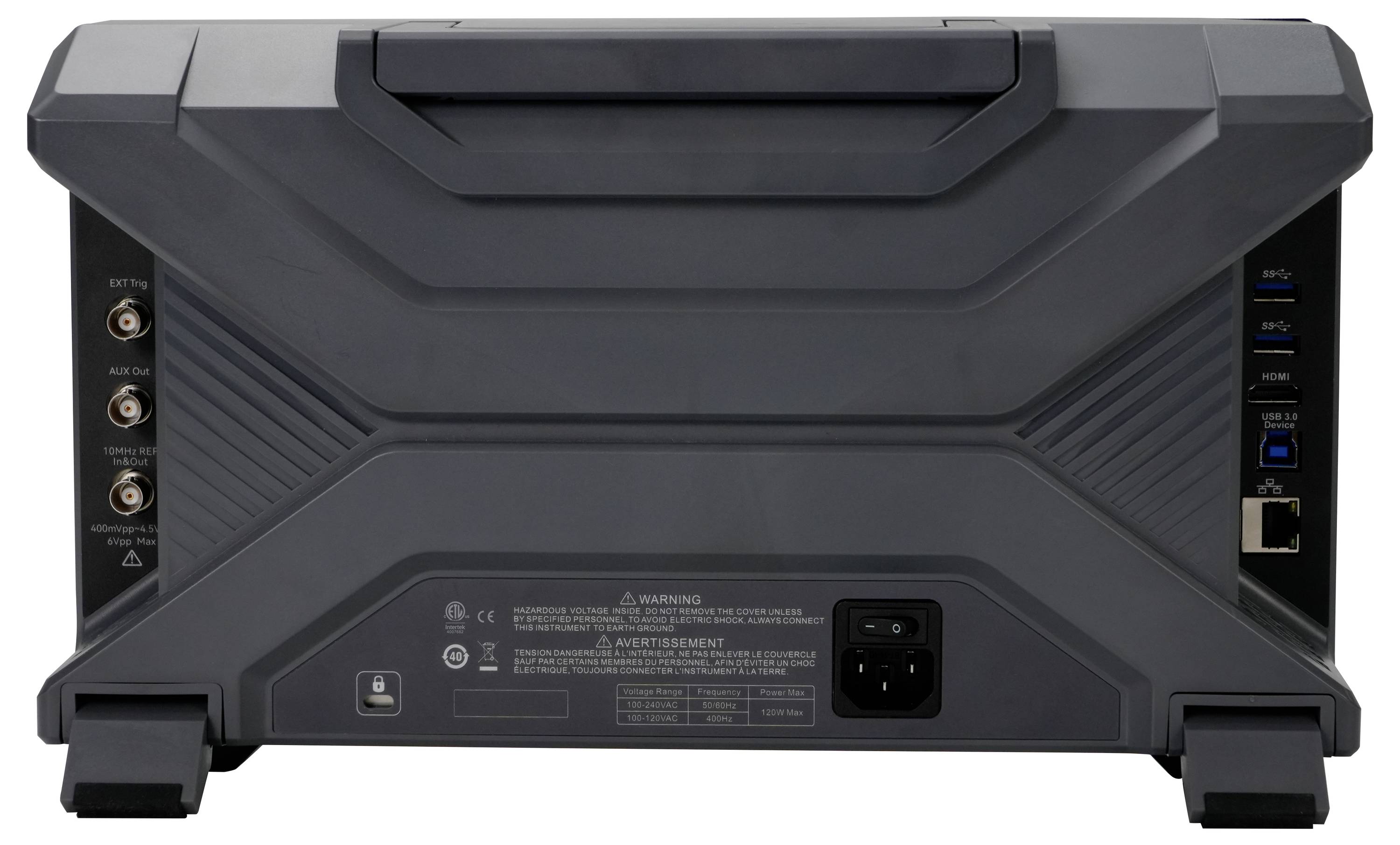

- Sučelja
USB 3.1 utikač C
USB domaćin
LAN
HDMI
- Dubina memorije/kanala
500 Mpts
- Tip
MSO3024HD
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3532335 Uni-T MSO3024HD digitalni osciloskop 200 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3532335 Uni-T MSO3024HD digitalni osciloskop 200 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 St.
Upute za rad i sigurnost 3532335 Uni-T MSO3024HD digitalni osciloskop 200 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 St.
Upute za rad i sigurnost 3532335 Uni-T MSO3024HD digitalni osciloskop 200 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 St.
Opis
MSO3024HD je snažan osciloskop visoke rezolucije s propusnošću do 200 MHz, frekvencijom uzorkovanja od 2,5 Gsa/s, 4 analogna i 16 digitalnih kanala te dubinom memorije do 500 Mpts. Zahvaljujući ekskluzivnoj UltraPhosphor 3.0 tehnologiji, postiže brzinu snimanja valnih oblika do 1.500.000 wfms/s s 256 razina sive skale. Nudi inovativni digitalni sustav okidanja s visokom osjetljivošću i niskim podrhtavanjem, kao i brojne analitičke funkcije poput analize spektra, analize snage, ERES-a, histograma, testa maske, snimanja valnih oblika, analize protokola i još mnogo toga. 10,1-inčni kapacitivni zaslon osjetljiv na dodir s višestrukim upravljanjem gestama, u kombinaciji s praktičnim tipkama za brzi odabir, osigurava posebno intuitivno rukovanje i optimizirano korisničko iskustvo.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 16-bitna visoka rezolucija: Kombinira 12-bitni ADC s 4-bitnom ERES tehnologijom za učinkovitu 16-bitnu rezoluciju, točno prikazujući fine strukture signala i učinkovito suzbijajući smetnje.
- Ultra Phosphor 3.0: Omogućuje brzinu akvizicije valnog oblika do 1.500.000 wfms/s u sekvencijalnom načinu rada s minimalnim mrtvim vremenom manjim od 1 μs, idealno za snimanje sporadičnih anomalija signala.
- Devet funkcija u jednom: Integrira osciloskop, logički analizator, generator funkcija/proizvoljnog valnog oblika, analizator spektra, analizator protokola, analizator snage, analizator Bodeovog dijagrama, visokoprecizni brojač frekvencija i digitalni voltmetar u jednom uređaju.
- Opsežna analiza protokola: Podržava 12 uobičajenih protokola, uključujući UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, I²S, MIL-STD-1553, ARINC 429 i Manchester, s brzim dekodiranjem 200M podataka za manje od 1 sekunde.
- Funkcije analize performansi: Nudi sveobuhvatne funkcije kao što su analiza PSRR-a, analiza odziva upravljanja u zatvorenoj petlji, procjena kvalitete električne energije, analiza strujnih harmonika i udarne struje za procjenu i optimizaciju stabilnosti sustava i energetske učinkovitosti.
- Hardverski ubrzani test maske: Zadovoljava 6σ standard s trajanjem testa kraćim od 1 sekunde, što omogućuje učinkovitu validaciju kvalitete signala.
Isporuka uključuje
- 1x MSO3024HD (4 kanala, 200 MHz, 12-bitni osciloskop visoke razlučivosti)
- 1x kabel za napajanje
- 1x USB 3.0 podatkovni kabel, 1 m, USB A–B
- 2x Pasivna sonda UT-P06
- 1x BNC-BNC prolazni kabel
- 1x BNC kabel s krokodil štipaljkama (crveni/crni)
- 1x sredstvo protiv zamagljivanja, 3 g
- 1 x certifikat kalibracije
- 1x Sigurnosne upute (višejezične)
- 1x Vodič za brzi početak (engleski)
Napomene
Digitalni osciloskop: Standardni
Analizator spektra: Standardni
Digitalni voltmetar: Standardni
Visokoprecizni brojač frekvencija: Standardni
Analizator protokola: Standardni – RS232/422/485/UART, I²C, SPI
Analizator protokola: Opcionalno - MSO3000HD-CAN, MSO3000HD-CANFD, MSO3000HD-LIN, MSO3000HD-FLEX, MSO3000HD-SENT, MSO3000HD-AUDIO, MSO3000HD-MIL1553, MSO3000HD-ARINC429, MSO3000HD-MANCH
Logički analizator: Opcionalno – 16-kanalni (hardverski standard), upotrebljiv s UT-M15 sondom logičkog analizatora (opcionalno)
Generator funkcija/proizvoljnih valnih oblika uključujući analizu Bodeovog dijagrama: Opcionalno – MSO3000HD-AWG
Analiza performansi: Opcionalno – MSO3000HD-PWR
Nadogradnja propusnosti: Opcionalno – MSO3000HD-BW3M5T5M
Nadogradnja propusnosti: Opcionalno – MSO3000HD-BW2MT3M5
Nadogradnja propusnosti: Opcionalno – MSO3000HD-BW2MT5M
- HDMI® je registrirani zaštitni znak od HDMI Licensing L.L.C.
