Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mješoviti signal (mso), logički anal
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
7 kom. - zaliha Njemačka
Broj
Ukupno (2.599,00 € / komad)
2.599,00 €
sa PDV-om
Dostupno još samo 7 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mješoviti signal (mso), logički analizator, funkcija generatora, multimetar-funkcije, digitalni osciloskop s memorijom (ods) 1 St.
- 350 MHz
- Broj analognih ulaza maks. 4
Tehnički podaci
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
350 MHz
- Razina uzorkovanja po kanalu
5 GSa/s
- Veličina ekrana
10.1 palac
- Određene značajke osciloskopa
spektralni analizator
mješoviti signal (mso)
logički analizator
funkcija generatora
multimetar-funkcije
digitalni osciloskop s memorijom (ods)
- Broj analognih ulaza maks.
4
tvornički standard (vlastiti)
- Broj digitalnih ulaza maks.
16
- Sučelja
CAN
SPI™
I²C
UART
- Dubina memorije/kanala
500 Mpts
- Tip
MSO2304X
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3399982 Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mješoviti signal (mso), logički anal
Upute za rad i sigurnost
Upute za rad i sigurnost 3399982 Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mješoviti signal (mso), logički anal
Upute za rad i sigurnost 3399982 Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mješoviti signal (mso), logički anal
Upute za rad i sigurnost 3399982 Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mješoviti signal (mso), logički anal
Opis

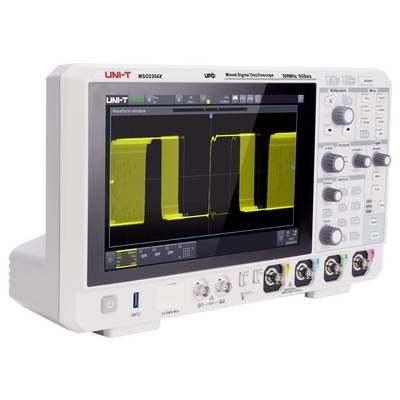

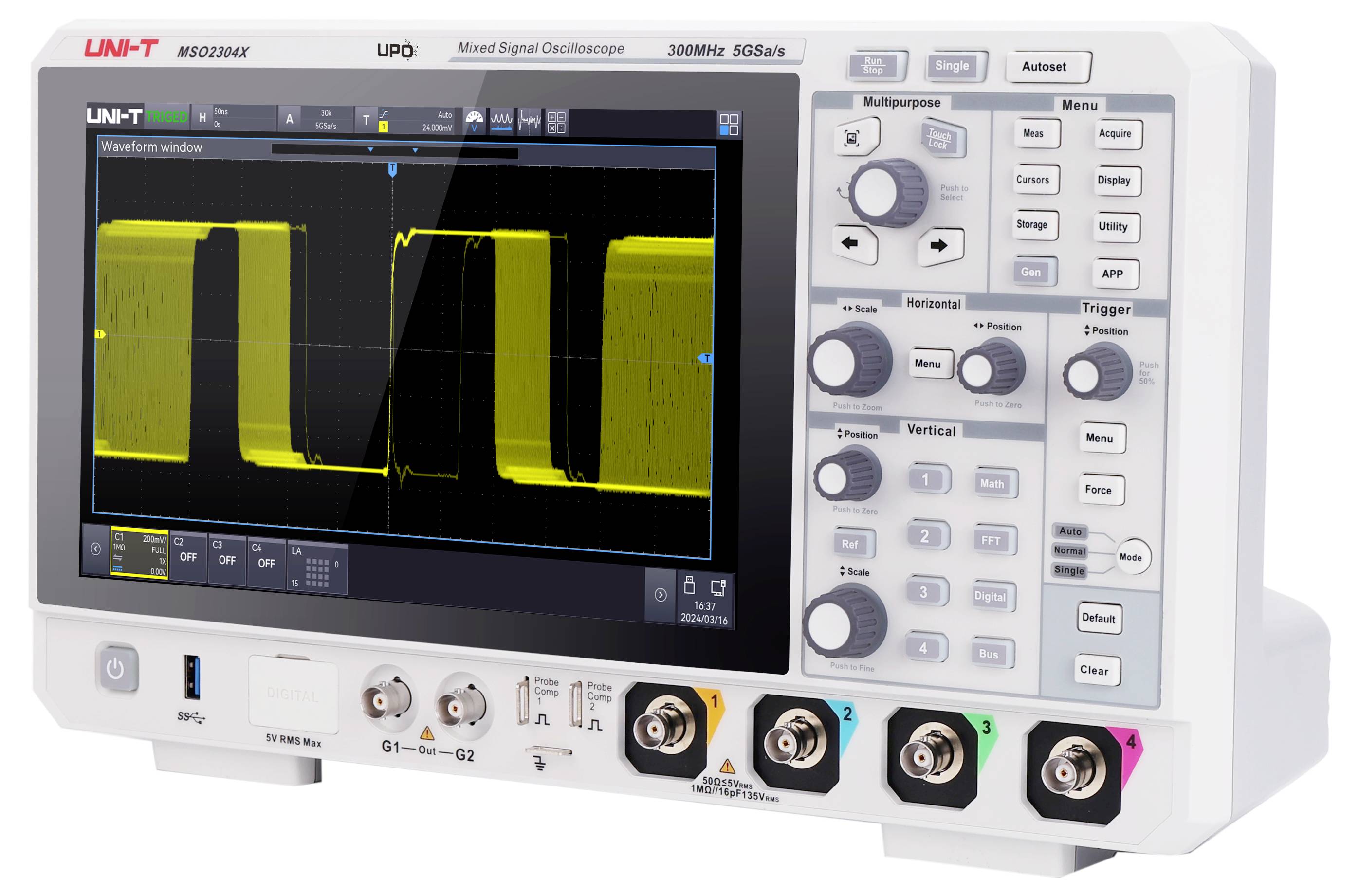

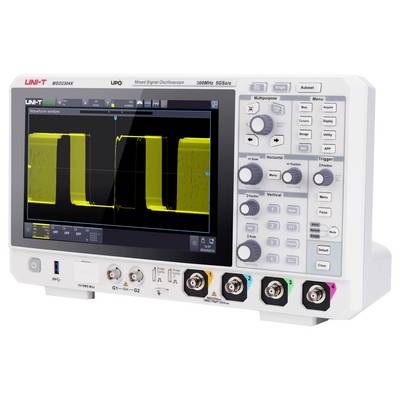

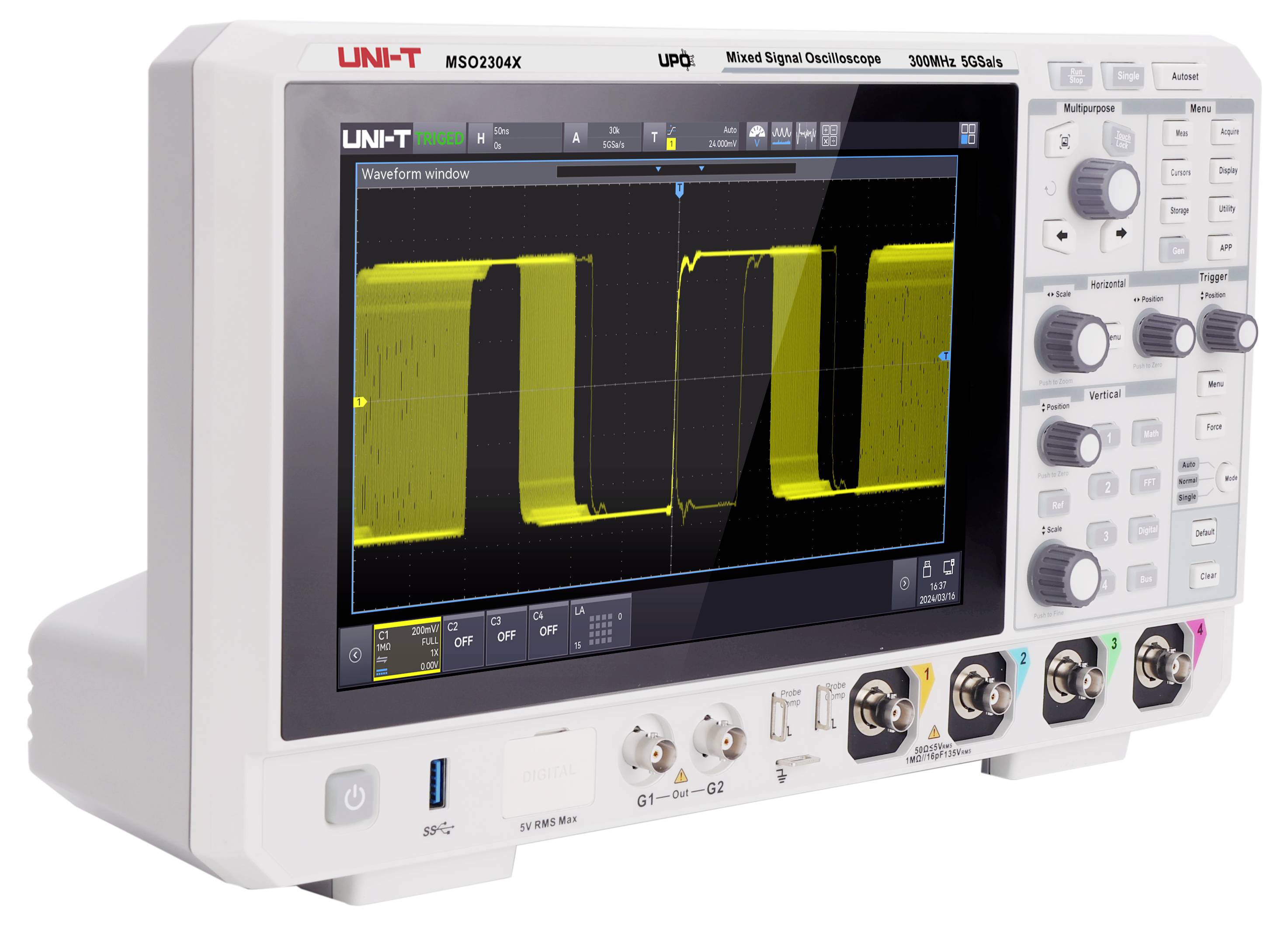

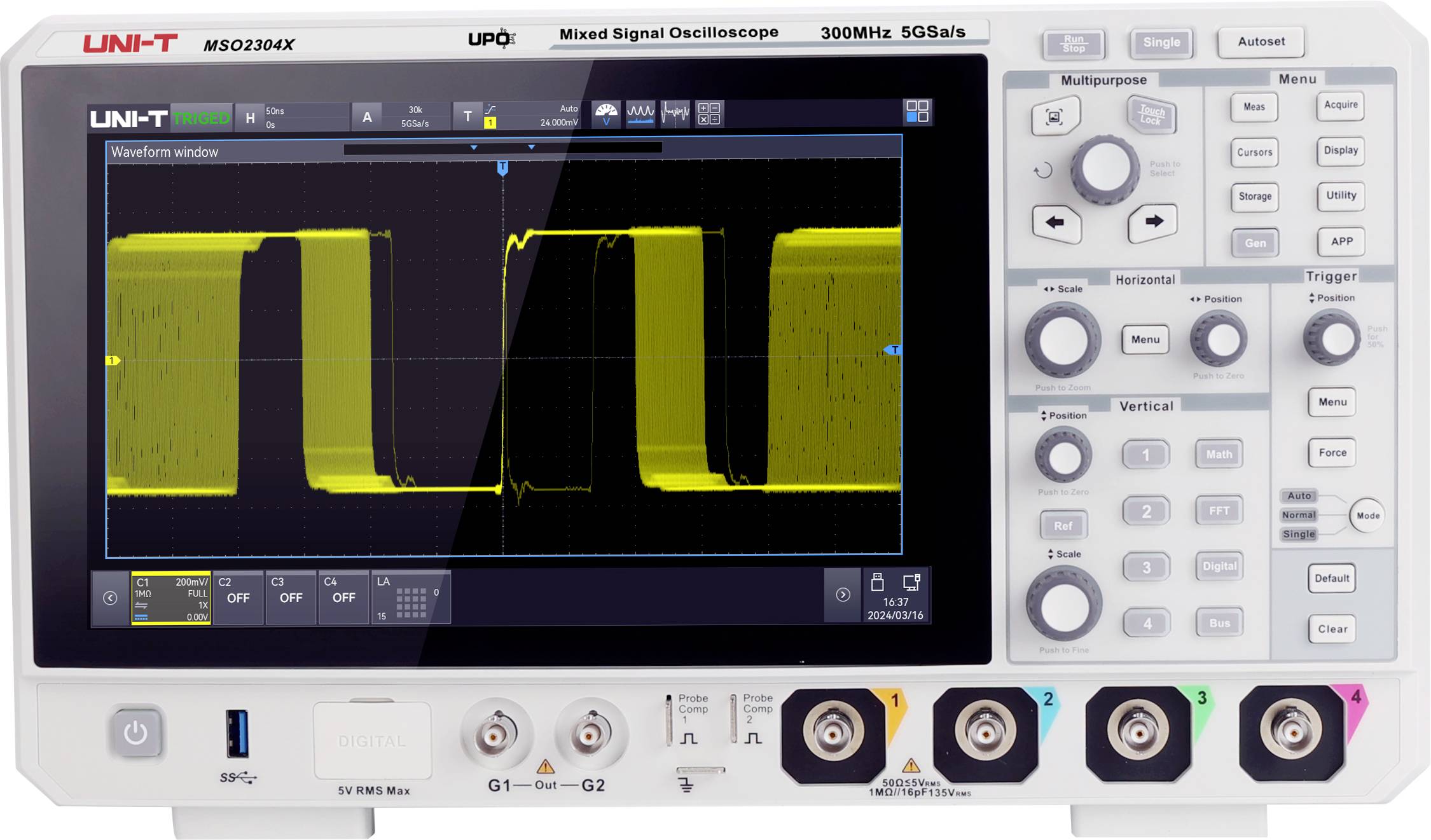

UNI-T MSO2304X je kompaktni osciloskop mješovitog signala s propusnošću do 300 MHz, frekvencijom uzorkovanja od 5 Gsa/s i dubinom memorije od 100 Mpts koji kombinira performanse i isplativost. Zahvaljujući Ultra Phosphor 3.0, postiže brzinu akvizicije valnog oblika od 2.000.000 wfms/s, što omogućuje precizno otkrivanje rijetkih anomalija. Podržava 9 načina okidanja i 9 dekodiranja serijske sabirnice, kao i moćne funkcije analize kao što su analiza spektra, analiza snage, histogrami, snimanje valnih oblika i testiranje prolaza/neuspjeha.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba

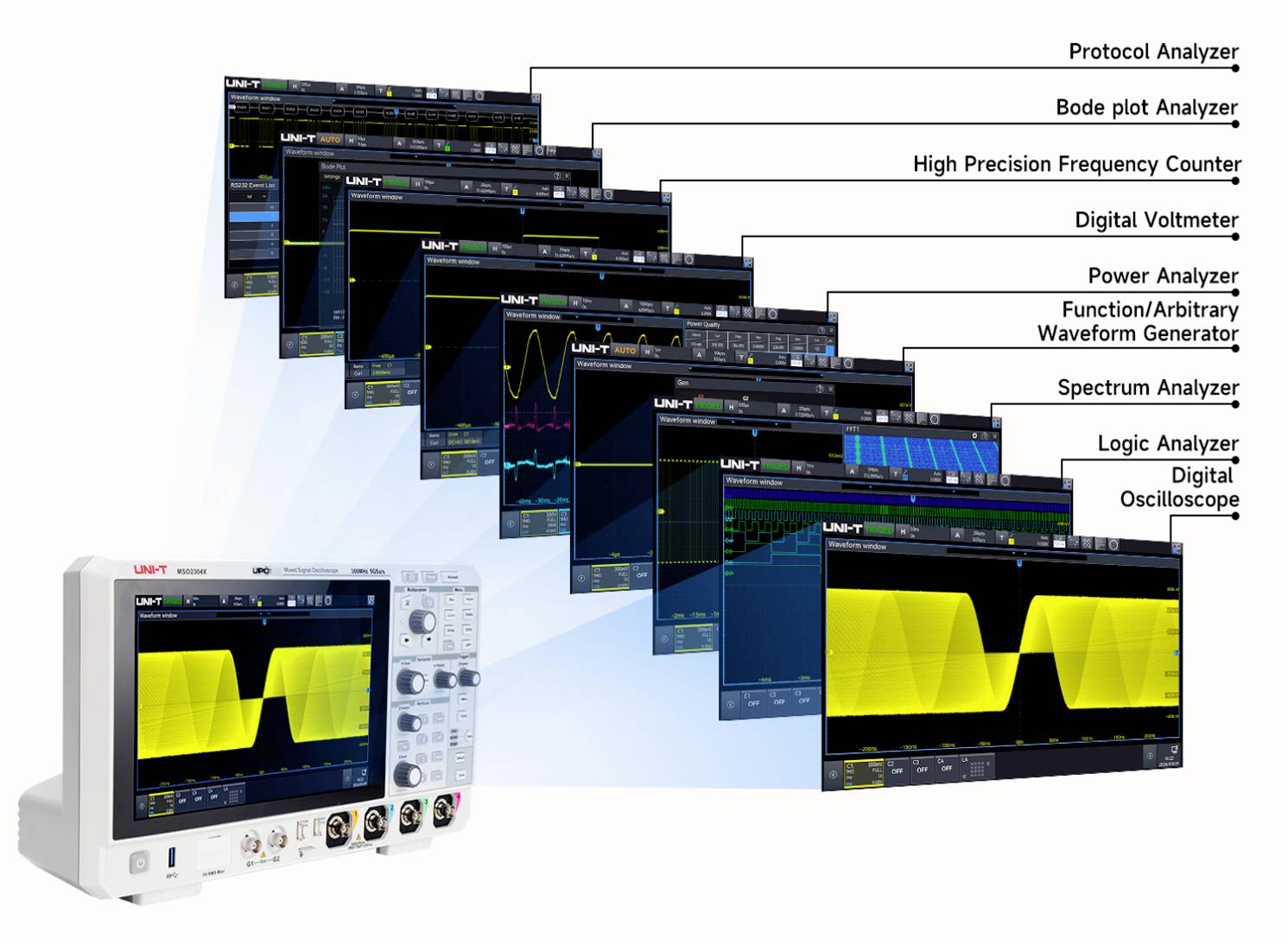

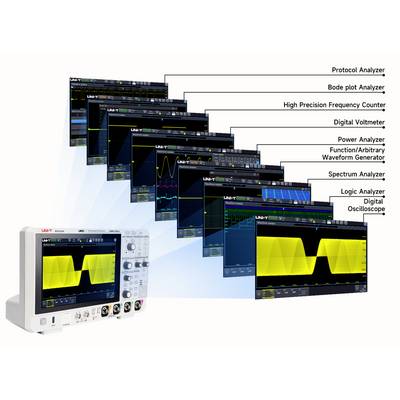

- - Integrirani osciloskop 9-u-1: Osciloskop, Logički analizator, Generator funkcionalnih/proizvoljnih valnih oblika, DH23 Analizator spektra, Analizator protokola, Analizator snage, Analizator Bodeovog dijagrama, DG15 Visokoprecizni mjerač frekvencije, Digitalni voltmetar
- - Ultra Phosphor 3.0: 8-kanalno paralelno mapiranje grafike, obrada do 20 Gbps, brzina akvizicije 2.000.000 wfms/s, mrtvo vrijeme do 1 µs
- - 54 vrste mjerenja: automatska mjerenja napona, frekvencije i faze, napredne statističke funkcije, grafikoni trendova
- Dekodiranje i pokretanje protokola: Podrška za 9 protokola (UART, I2C, SPI, CAN, I2S), dekodiranje 200M podataka u stvarnom vremenu, simultana analiza četiriju sabirnica
- - Analizator spektra: FFT s 4M točaka, dijagrami vodopada, automatska mjerenja markera, simultani izračun FFT-a za 4 kanala
- Analiza snage 6+: analiza PSRR-a, detekcija harmonika, analiza udarne struje, 12 dodatnih testova snage za stabilnost sustava i energetsku učinkovitost
Isporuka uključuje
- - MSO2304X (300 MHz, 5 GSA/s, 4 kanala) x 1
- - Kabel za napajanje x 1
- - USB kabel x 1
- - Pasivne sonde (300 MHz) x4
- - BNC-BNC prolazni kabel × 1
- - BNC kabel s krokodil štipaljkom (crveni i crni) × 1
- - Pasivne sonde × 4
- - Potvrda o kalibraciji x 1
- -Višejezične sigurnosne upute x 1
- - Kratki vodič za početak x 1
Napomene
Drugi modeli
- MSO2204X: propusnost od 200 MHz, 4 analogna kanala, brzina uzorkovanja od 5 Gsa/s, memorija od 100 Mpts, akvizicija valnih oblika od 2.000.000 wfms/s, 16 digitalnih kanala, s opcionalnim dvokanalnim generatorom od 50 MHz.
- MSO2104X: propusnost od 100 MHz, 4 analogna kanala, brzina uzorkovanja od 5 Gsa/s, memorija od 100 Mpts, akvizicija valnih oblika od 2.000.000 wfms/s, 16 digitalnih kanala, s opcionalnim dvokanalnim generatorom od 50 MHz.
Softverske opcije
- MSO2000X-AWG: Opcija dvostrukog generatora proizvoljnog valnog oblika od 50 MHz (uključuje Bodeov dijagram)
- MSO2000X-PWR: Opcija analize snage
- MSO2000X-BND: Sve opcije pokretanja i dekodiranja serijske sabirnice (uključujući MSO2000X-AUTO: paket i MSO2000X-AUDIO)
- MSO2000X-AUDIO: Opcija pokretanja i analize audio serijske sabirnice
- MSO2000X-AUTO: Opcija pokretanja i dekodiranja automobilske serijske sabirnice (uključujući CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO2000X-CAN: Opcija pokretanja i analize automobilske serijske sabirnice (CAN)
- MSO2000X-CANFD: Opcija pokretanja i analize automobilske serijske sabirnice (CAN-FD)
- MSO2000X-LIN: Opcija okidanja i analize automobilske serijske sabirnice (LIN)
- MSO2000X-FLEX: Opcija pokretanja i analize automobilske serijske sabirnice (FlexRay)
- MSO2000X-SENT: Opcija okidanja i analize automobilske sabirnice senzora (SENT)
