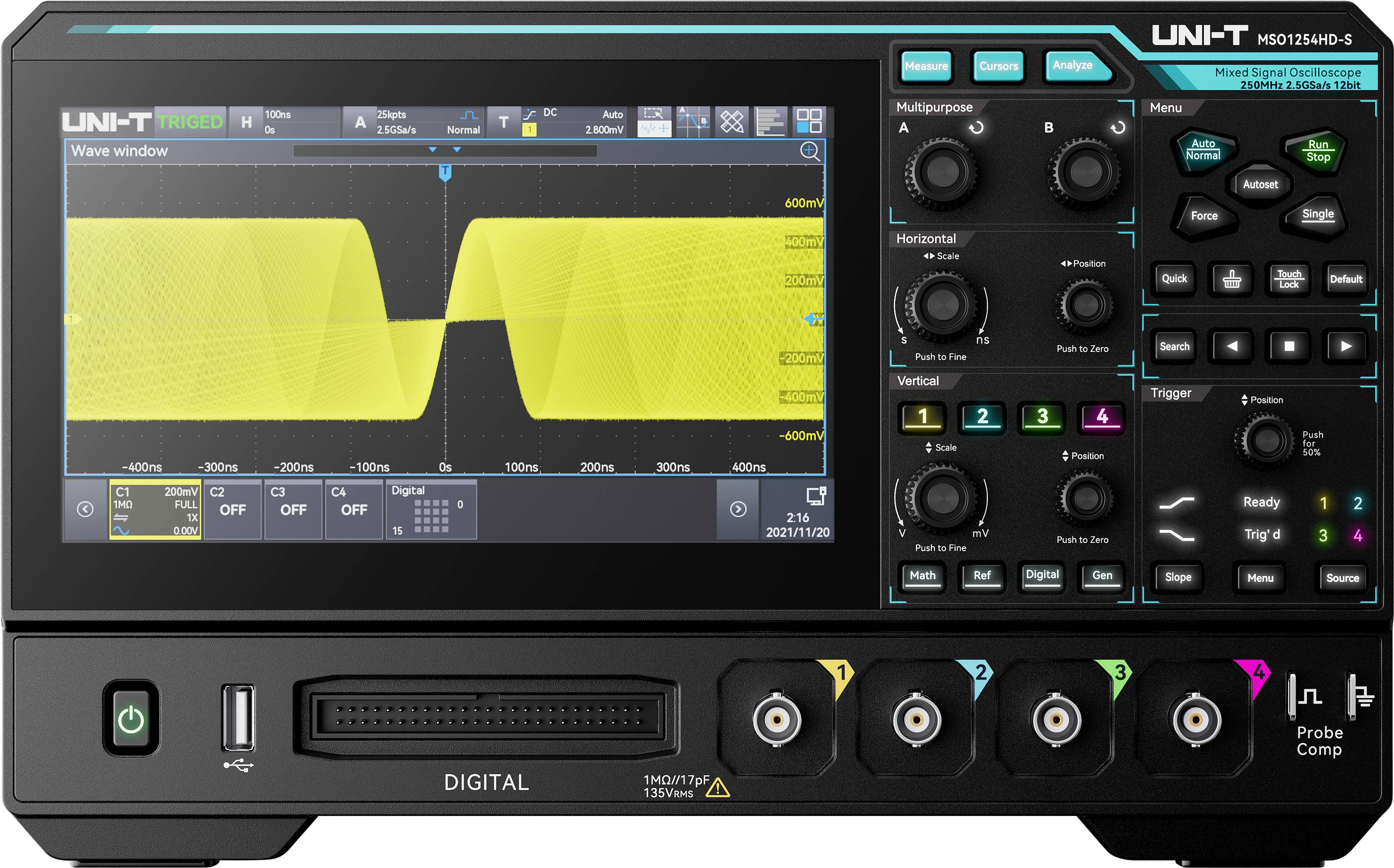

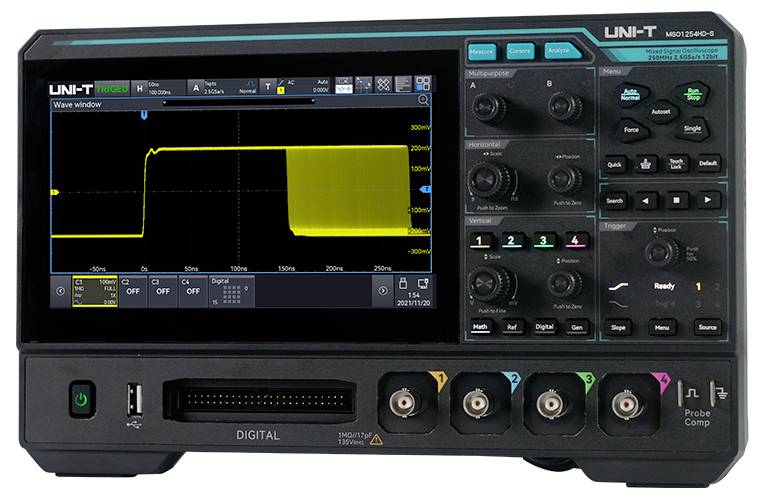

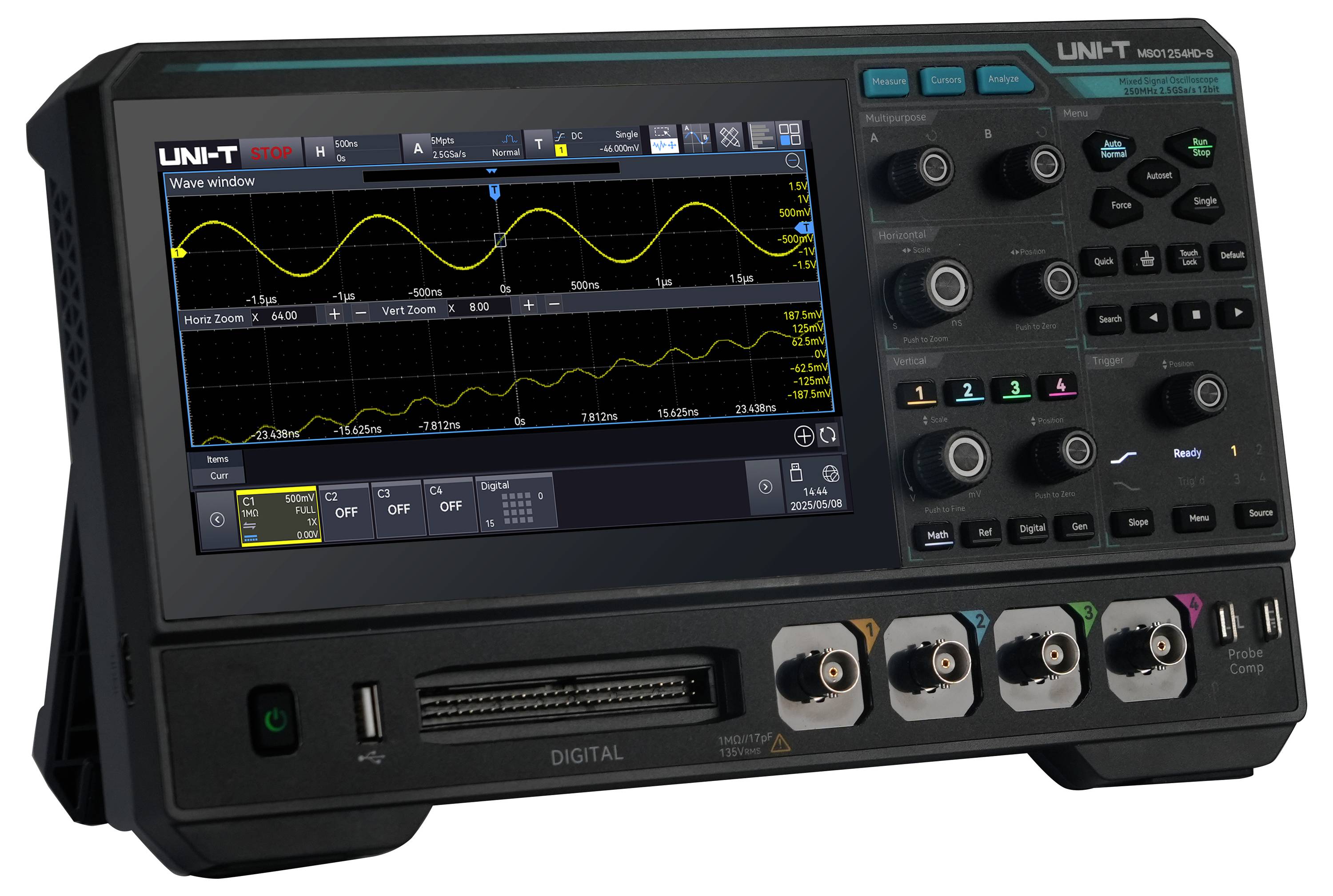

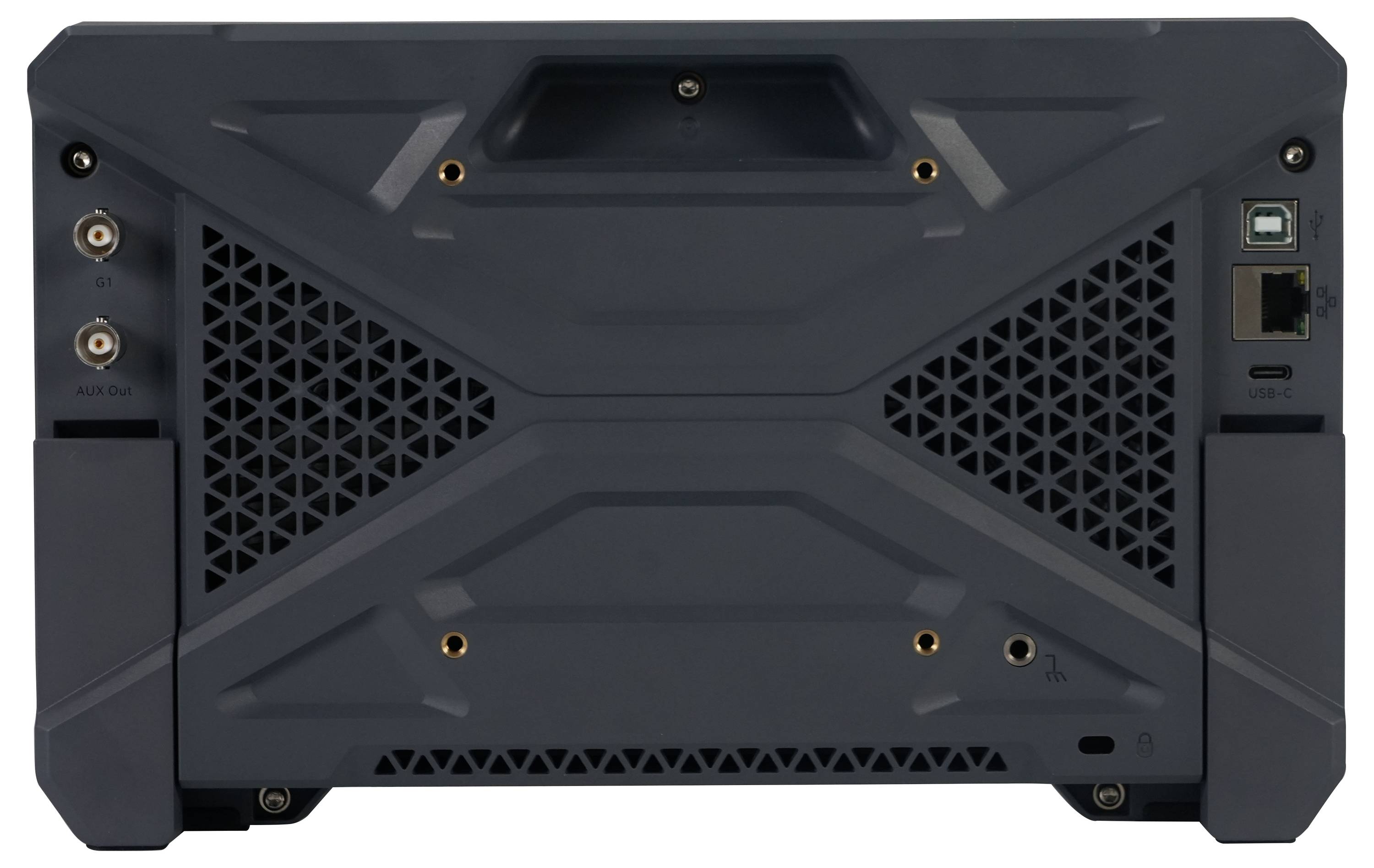

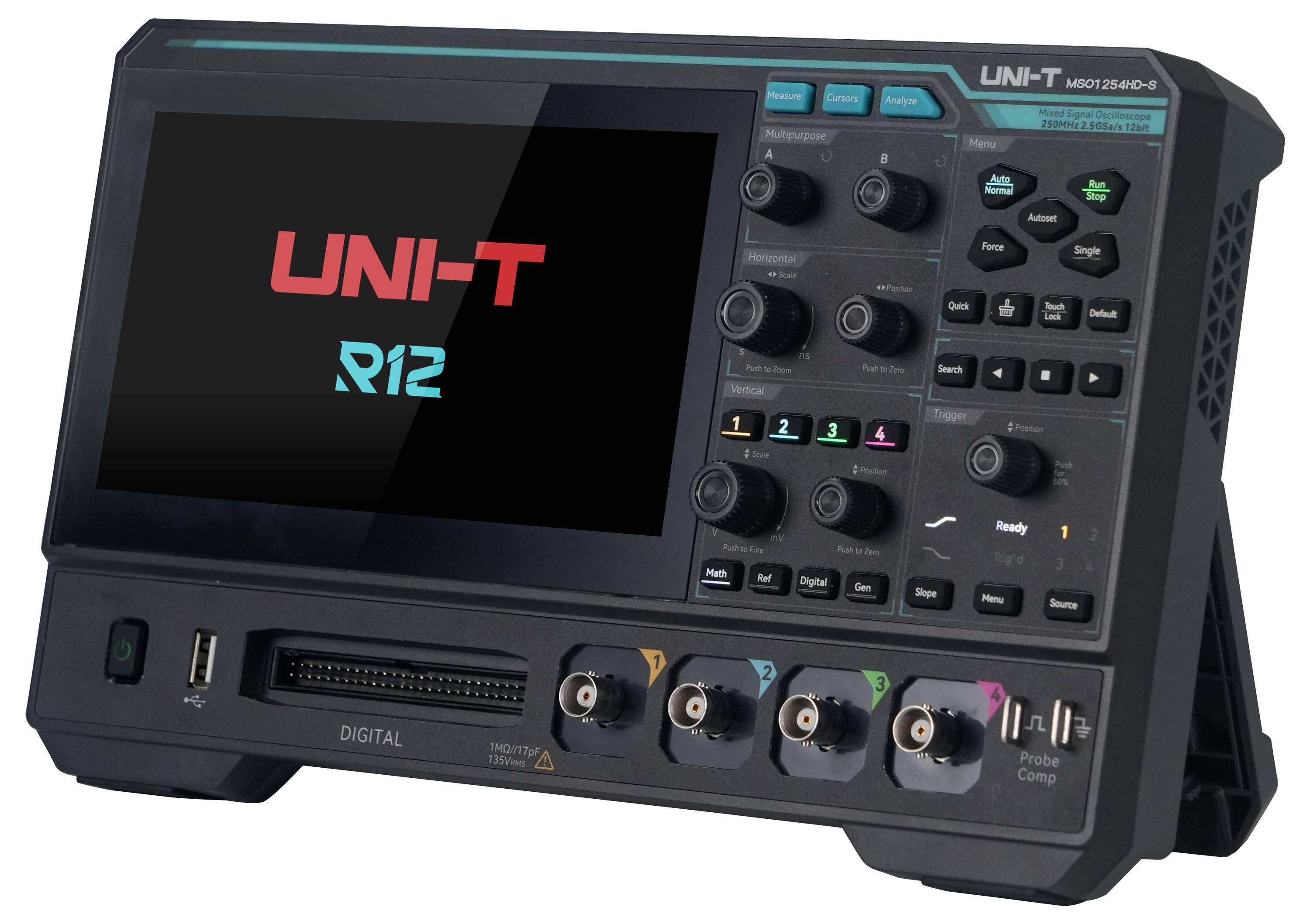

Uni-T MSO1254HD-S digitalni osciloskop, analogni osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mješoviti signal (mso), fu
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Broj
Ukupno (1.095,00 € / komad)
1.095,00 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Uni-T MSO1254HD-S digitalni osciloskop, analogni osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mješoviti signal (mso), funkcija generatora, spektralni analizator 1 St.
- 250 MHz
- Broj analognih ulaza maks. 4
Tehnički podaci
- Integrirani generator funkcija od 25 MHz (sinusni, pravokutni, nagibni, pulsni, šumni, istosmjerni, proizvoljni)
- 9-u-1 integrirani uređaj (osciloskop, logički analizator, generator funkcija, analizator spektra, digitalni voltmetar, brojač frekvencija, analizator protokola, Bodeov dijagram, analizator snage)
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
250 MHz
- Razina uzorkovanja po kanalu
2.5 GSa/s
- Razlučivost
12 Bit
- Veličina ekrana
7 palac
- Određene značajke osciloskopa
mješoviti signal (mso)
funkcija generatora
spektralni analizator
- Vremenska osnova
2 ns/div do 1 ks/div
- Broj analognih ulaza maks.
4
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT II
- Vertikalni otklon
500 µV/div do 10 V/div
- Ulazna impendacija
1 MΩ
- Ulazna veza
DC, AC, GND
- Ulazni napon
400 V
- Opskrba naponom
12 V
- dim.
(D x Š x V) 49 x 282 x 175 mm
- Težina
1.56 kg
- Broj digitalnih ulaza maks.
16
- Prikaz
1024 x 600 piksel
- Kalibracija
Podržava automatsku samokalibraciju (analognu i digitalnu)
- Širina
282 mm
- Visina
175 mm
- Dužina
49 mm
- Sučelja
USB domaćin
LAN
USB 3.1 utikač C
HDMI
BNC
- Dubina memorije/kanala
100 Mpts
- Tip
MSO1254HD-S
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3757367 Uni-T MSO1254HD-S digitalni osciloskop, analogni osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mješoviti signal (mso), fu
Upute za rad i sigurnost
Upute za rad i sigurnost 3757367 Uni-T MSO1254HD-S digitalni osciloskop, analogni osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mješoviti signal (mso), fu
Upute za rad i sigurnost 3757367 Uni-T MSO1254HD-S digitalni osciloskop, analogni osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mješoviti signal (mso), fu
Opis
Osciloskop visoke rezolucije MSO1254HD-S nudi maksimalnu propusnost od 250 MHz i maksimalnu brzinu uzorkovanja od 2,5 Gsa/s. Opremljen je s 4 analogna kanala, 16 digitalnih kanala i 1 izlaznim signalnim kanalom s integriranim generatorom funkcija/proizvoljnog valnog oblika od 25 MHz. Dubina pohrane je do 100 Mpts. MSO1254HD-S koristi ekskluzivnu Ultra Phosphor 3.0 tehnologiju. Maksimalna brzina snimanja valnog oblika do 200.000 wfms/s (1.000.000 wfms/s u sekvencijalnom načinu rada) s 256 razina sive. Nadalje, ima inovativni digitalni sustav okidanja s visokom osjetljivošću okidača i niskim podrhtavanjem.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Moderan i kompaktan dizajn: Tanak, dvostrani dizajn kućišta s dimenzijama 28,2 × 17,5 × 4,9 cm.
- Napajanje tipa C: Moguć je rad putem USB tipa C, također s vanjskim prijenosnim punjačom za mobilnu upotrebu.
- 16-bitni visoki rezolutivni signal (ERES): 12-bitni ADC s dodatnim ERES proširenjem za veću točnost mjerenja i smanjenu razinu šuma.
- Svestrana 9-u-1 funkcionalnost: Integrira osciloskop, logički analizator, generator funkcija/proizvoljnih valnih oblika, analizator spektra, analizator protokola, analizu snage, analizu Bodeovog dijagrama, brojač frekvencija i digitalni voltmetar.
- Ultra Phosphor 3.0: Podržava visoke brzine obrade do 20 Gbps i brzine snimanja valnih oblika do 200.000 wfms/s i 1.000.000 wfms/s u sekvencijalnom načinu rada.
- 56 automatskih mjernih funkcija: Mjerenja parametara sa statistikom i prikazom trenda za sveobuhvatnu analizu signala.
- Pokretanje i dekodiranje protokola: Podržava UART, I²C, SPI, CAN, CAN-FD, LIN i audio.
- Napredna FFT analiza spektra: FFT s do 1 Mpts, prikazom vodopada i funkcijama markera za analizu spektra.
- Analiza snage: Podržava analizu ulaza, preključivanja i izlaza kao što su kvaliteta napajanja, harmonici, struja uključivanja, gubici preključivanja, učinkovitost i valovitost.
Isporuka uključuje
- MSO1254HD-S x 1
- Kabel za napajanje x 1
- USB 2.0 kabel x 1
- Pasivne sonde (300 MHz) x4
Napomene
Drugi modeli
MSO1154HD-S: propusnost od 150 MHz, 4 analogna kanala, 16 digitalnih kanala i 1 kanal izlaznog signala s integriranim generatorom funkcija/proizvoljnog valnog oblika od 25 MHz
