TinkerForge 34 TinkerForge Pogodno za (računala sa jednom pločom) TinkerForge 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
2 kom. - zaliha Njemačka (Samo dok traju zalihe)
Broj
Ukupno (49,99 € / komad)
49,99 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

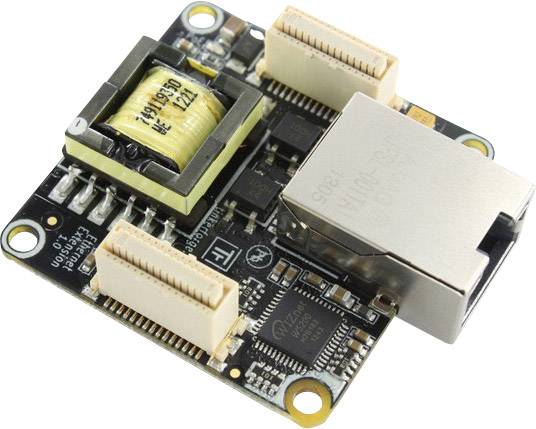

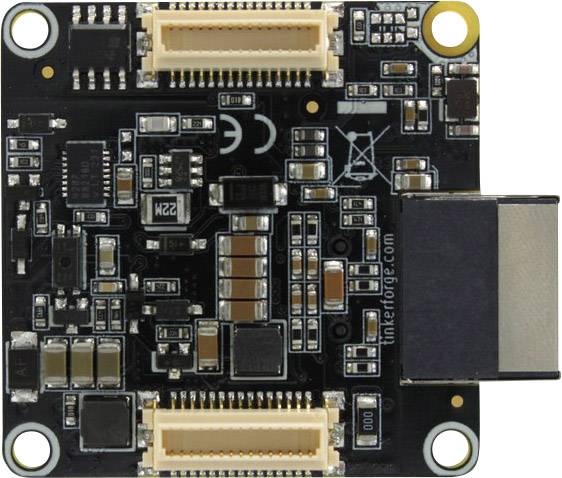

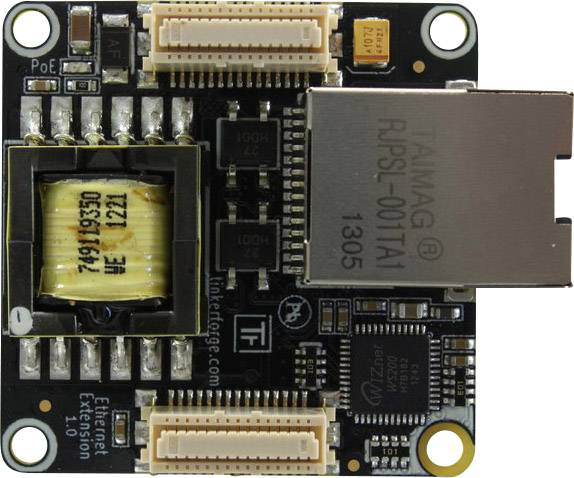

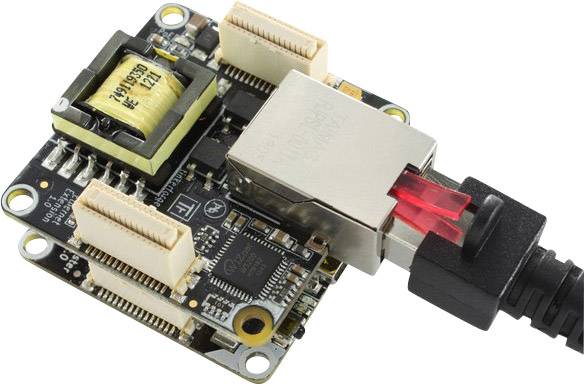

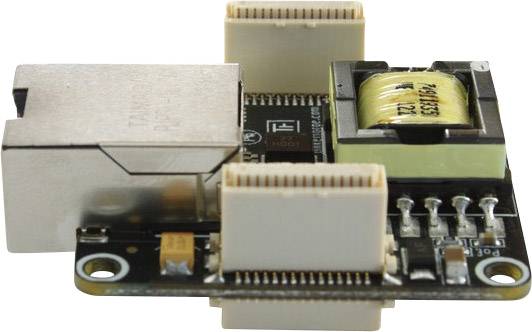

TinkerForge 34 Pogodno za (računala sa jednom pločom) TinkerForge 1 St.
- Komunicirajte izravno s opekom / opekom bez opeke
- Podržava 10/100 Mbit / s Ethernet (kompatibilno s 1000 Mbit / s)
- Integrirano PoE napajanje (PD klasa 0 za IEEE 802.3af)
- Omogućuje napajanje snopa pomoću Ethernet kabela
Tehnički podaci
- Potrošnja energije: 100mA (prosječno), 175mA (maksimalno)
- PoE 5V stog opskrba:>1A
- Ethernet podrška: 10BaseT / 100BaseTX, kompatibilno sa 1000BaseTX
- Maksimalni broj istodobnih veza: 7
- Težina: 22g
- Vrsta proizvoda
TinkerForge
- Prikladno za
TinkerForge
- Sadržaj
1 St.
- Dubina
40 mm
- Visina
16 mm
- Širina
40 mm
- LAN (10/100)
1 x
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 1411083 TinkerForge 34 TinkerForge Pogodno za (računala sa jednom pločom) TinkerForge 1 St.
Opis
Pomoću ovog Ethernet proširenja, cigle i opeke mogu se integrirati u LAN. Podržava se 10BaseT / 100BaseTX Ethernet, a modul je kompatibilan sa 1000BaseTX. Proširenje se nudi u dvije verzije: U PoE verziji ovo ima integrirano PoE napajanje koje omogućuje napajanje povezanih modula u skladu s industrijskim standardom IEEE 802.3af, tako da se snaga može napajati putem PoE injektora, kao i preko PoE sklopki. Pored toga, dostupna je i druga varijanta bez PoE-a.
Budući da samo proširenje može podnijeti TCP / IP pakete generirane pomoću API-ja, moguće je izravno upravljati sa pametnog telefona, tableta ili (ugrađenog) računala. Demon od opeke više nije potreban.
Ethernet proširenje može se koristiti zajedno s glavnom opekom ili CRVENOM ciglom. Ako treba kontrolirati ostale opeke, od njih se može graditi snop i postaviti na glavnu opeku ili CRVENU ciglu. Ako se koriste cigle, mogu se jednostavno povezati s bilo kojom opekom u hrpi (s izuzetkom CRVENE cigle).
S gledišta programera, uporaba Ethernet proširenja potpuno je prozirna, tj. Sve se opeke i opeke mogu koristiti kao da su izravno spojene na upravljački uređaj putem USB-a.
Upotrijebljena glavna opeka mora imati verziju upravljačkog softvera od 2.1.0 ili novije da bi mogla koristiti ovo proširenje.
Ethernet KonfigurationEthernet proširenje može se konfigurirati na dva načina: DHCP ili statički IP. IP, Maska podmreže i Gateway unose se samo u načinu statičkog IP-a.
MAC adresa Ethernet proširenja nije fiksna i dodjeljuje se. Ukoliko se to izgubi iz bilo kojeg razloga, može se pronaći na naljepnici na Ethernet produžetku.
Nakon dovršetka konfiguracije, potrebno je kliknuti gumb "Spremi konfiguraciju Etherneta" i ponovno pokrenuti Master Brick.
WebSocketsEthernet proširenje podržava WebSockets još od Master Brick Firmware Verzija 2.2.0. Postavka "Max Connections" omogućava razdvajanje sedam utičnica Ethernet proširenja po želji između normalnih i WebSocket veza.
WebSockets upotrebljava inačica preglednika JavaScript povezivanje za kontrolu cigle i zidova.
AuthentifizierungEthernet proširenje podržava provjeru autentičnosti od Master Brick Firmware Verzija 2.2.0. To je prema zadanim postavkama deaktivirano. Da biste aktivirali provjeru autentičnosti, kvačica mora biti postavljena na "Koristi provjeru autentičnosti" i mora biti unesena tajna provjere autentičnosti. Tajna može biti dugačka do 64 ASCII znaka. Nakon što je konfiguracija spremljena i Master Brick ponovno pokrenut, provjera autentičnosti.
Od sada, svaka TCP / IP veza s Ethernet proširenjem prvo mora dokazati da poznaje tajnu provjere autentičnosti prije nego što može doći do uobičajene komunikacije.
PoE StromversorgungNa primjer, PoE injektor može se koristiti za isporuku snopa opeka i opeka preko PoE-a. Ethernet proširenje tada isporučuje čitav niz. Aktivni PoE pokazuje zeleni LED na ekstenziji.
Servo i (korak) motori spojeni na istosmjernu, servo ili stepeničnu ciglu ne mogu se napajati putem PoE-a, jer bi napon PoE bio previsok za to.
Ethernet produženjem može se upravljati zajedno s padajućim napajanjem.
Ovaj tekst je strojno preveden.
