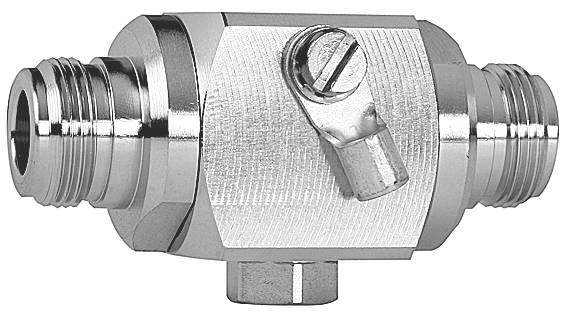

Telegärtner 100024271 100024271 1 St. Piece

Značajke:
2,7 GHz odvodnik plinskog pražnjenja visokih performansi (GDT G27): Funkcija odvodnika plinskog pražnjenja je preusmjeriti visoke struje s unutarnjeg vodiča na masu preko vanjskog vodiča. Uložak za ispuštanje plina nalazi se između unutarnjeg i vanjskog vodiča. Ako je odzivni napon prekoračen, on se pali i kratko spaja prenapon. Prednosti ove serije su vrlo visoke struje curenja (do 40 kA, 8/20 impulsa), izbor napona odziva u rasponu od 75 -600 V i frekvencijsko neovisan raspon primjene do 2,5 GHz. Uložak za ispuštanje plina može se zamijeniti kasnije.,
3,8 GHz odvodnik plinskog pražnjenja visokih performansi (GDT G38): Kao proširenje raspona primjena naših visokoučinkovitih odvodnika plinskog pražnjenja za upotrebu u 5G aplikacijama, Telegärtner je razvio potpuno revidiranu obitelj proizvoda koja obećava vrlo dobre vrijednosti povratnih gubitaka na visokim frekvencijama do 3,8 GHz. Funkcionalnost ove kategorije proizvoda ista je kao i kod obitelji odvodnika G27. I ovdje se mogu odabrati naponi odziva od 75 do 600 V i zamijeniti plinski uložak. Novi razvoj također je uzet kao prilika za proširenje portfelja s novim tipovima odvodnika prenapona 4.3-10 i 2.2-5.,
Kompaktna cijev za plinsko pražnjenje od 6 GHz (GDT G6): Ova serija radi prema istom funkcionalnom principu kao i cijev za plinsko pražnjenje visokih performansi. Bitno se razlikuje po kompaktnijem dizajnu i značajno proširenom frekvencijskom rasponu do 6 GHz. To znači da se, primjerice, može koristiti i u WLAN-ovima s frekvencijom prijenosa do 5,8 GHz. Maksimalne struje curenja su 10 kA (8/20 impulsni, pojedinačni) ili 5 kA (8/20 impulsni, višestruki) nešto niže nego kod visokoučinkovitog tipa, a napon odziva je fiksiran na 150-250 V. Odvodniki prenapona mogu se pričvrstiti pomoću montaže na jednu rupu.,
Lambda/4 vrste kratkog spoja: Kod odvodnika prenapona ovog tipa, izravan, masivni kratki spoj se prebacuje između unutarnjeg i vanjskog vodiča. Duljina i oblik ovog kratkog spoja su precizno dizajnirani tako da su određene frekvencije ponovno u fazi s frekvencijom signala koja se prenosi nakon potpunog odraza. To znači da su sve frekvencije izvan definiranog frekvencijskog raspona kratko spojene i izvedene. Prednosti ove serije su vrlo velike struje curenja (> 100 kA, 8/20 impulsa), apsolutna sloboda od održavanja i prikladnost za primjene osjetljive na intermodulaciju. Dostupne su i posebne izvedbe koje omogućuju prijenos istosmjernog napona za napajanje antenskih pretpojačala preko koaksijalne linije.

Napomene: Bu-Bu sa odvodnikom plinskog pražnjenja (izmjenjivi)
Montaža: B86
Specifikacije: 75V; 2,5 GHz; IP67
