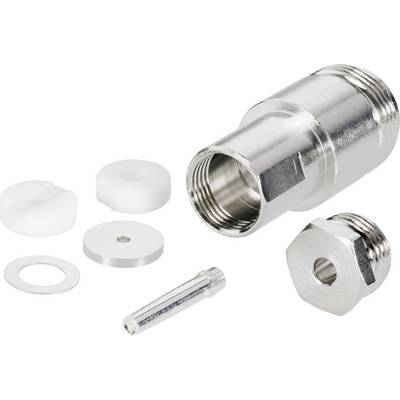

Telegärtner 100024095 100024095 N konektor žženski konektor, ravni 50 Ω 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Grupa kabela
RG 58 C/U
Vrsta proizvoda
N konektor
Konstrukcija
žženski konektor, ravni
Impedancija
50 Ω
Priključak
lemni
krimpanje
Tehnički list (PDF)
Istaknuti proizvodi i detalji
Telegärtner 100024095 100024095 N konektor žženski konektor, ravni 50 Ω 1 St.
- Oznaka utikača utikača definirana je prema obliku unutarnjeg vodiča.
- Ovaj tekst je strojno preveden.
Više informacija
Tehnički podaci
- Grupa kabela
RG 58 C/U
- Vrsta proizvoda
N konektor
- Konstrukcija
žženski konektor, ravni
- Impedancija
50 Ω
- Priključak
lemni
krimpanje
- Sadržaj
1 St.
- Promjer
4.95 mm
- Frekvencija (maks.)
11 GHz
- Proizvođač-br. dijela
100024095
- Izolacijski materijal
PTFE
- Material (detalji)
Mesing, pozlaćen
- RoHS-konforno
Da
- Tip
100024095
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 744507 Telegärtner 100024095 100024095 N konektor žženski konektor, ravni 50 Ω 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 744507 Telegärtner 100024095 100024095 N konektor žženski konektor, ravni 50 Ω 1 St.
Opis
N serija uključuje široko rasprostranjene koaksijalne priključke srednje veličine. Imaju vijčani spoj i vodootporni su na licu parenja. Ovisno o dizajnu, mogu se koristiti do frekvencije od 11 GHz. Otpor valova je 50 Ω. Varijante konektora dostupne su za fleksibilne, polu-fleksibilne, polu-krute i valovite kablove. Ovisno o dizajnu, kablovi su spojeni presovanjem, stezanjem ili lemljenjem. Zbog svog dizajna postižu se vrlo dobre električne vrijednosti za gubitak povrata (VSWR) i intermodulaciju. Konektori serije N otporni su na vibracije i koriste se za prijenos signala i podataka. N konektori su posebno pogodni za koaksijalne veze za prijenos srednje snage na visokim frekvencijama.
Ovaj tekst je strojno preveden.
