Name: Telegärtner 100023459 100023459 BNC konektor ravni muški konektor 75 Ω 1 St.
Brand: Telegärtner
SKU: 1090853

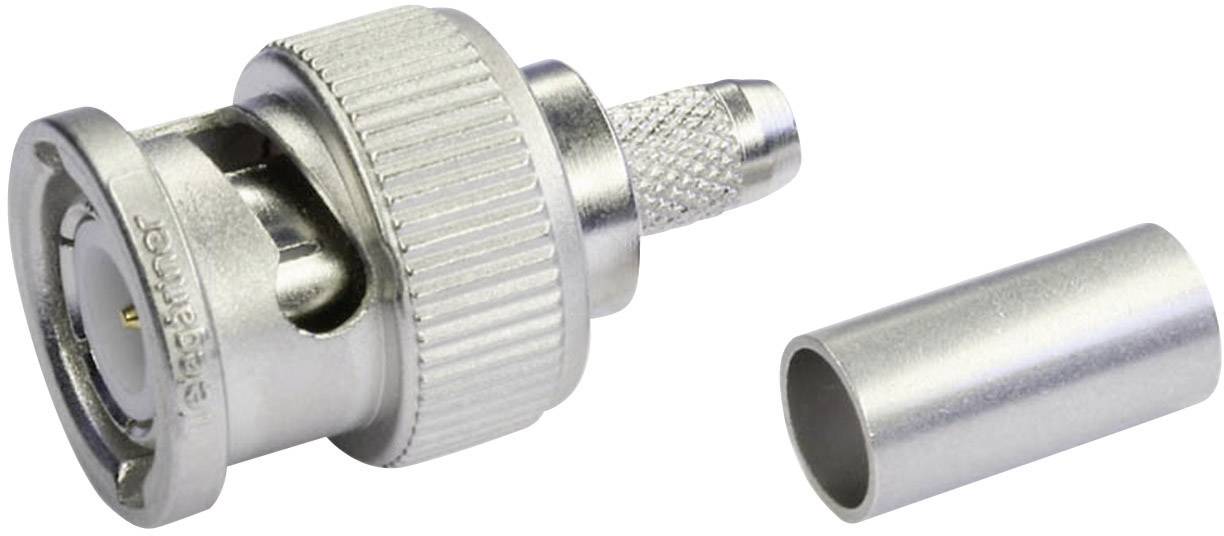

Koaksijalni utikač i čahura od metala, prikazuje metalni koaksijalni utikač pored metalne čahure na bijeloj pozadini.

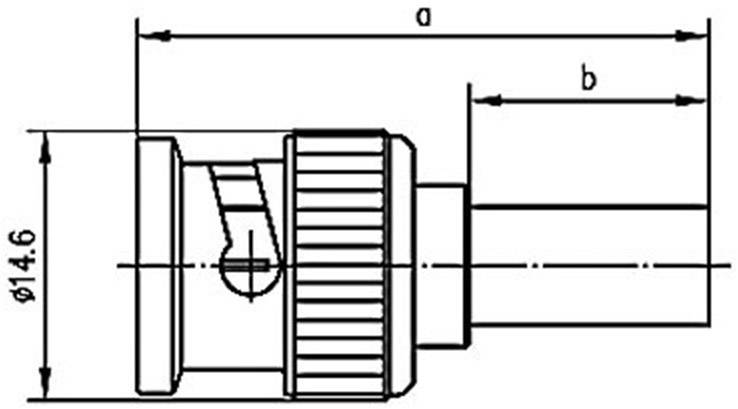

Tehnički nacrt cilindričnog dijela s mjerama: promjer 14,6 mm. Označen duljinama 'a' i 'b'.

1/2

Grupa kabela

Draka 0.6 L/2.8 AF

Vrsta proizvoda

BNC konektor

Konstrukcija

ravni muški konektor

Impedancija

75 Ω

Priključak

krimpanje

Tehnički list (PDF)

Nije dostupno

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Telegärtner 100023459 100023459 BNC konektor ravni muški konektor 75 Ω 1 St.

Oznaka utikača utikača definirana je prema obliku unutarnjeg vodiča.
Ovaj tekst je strojno preveden.

Više informacija

Savjetnik za

Sastavljeni kabel

Tehnički podaci

Grupa kabela: Draka 0.6 L/2.8 AF

Vrsta proizvoda: BNC konektor

Konstrukcija: ravni muški konektor

Impedancija: 75 Ω

Priključak: krimpanje

Sadržaj: 1 St.

Promjer: 4.70 mm

Materijal kućišta: mesing niklovan

Proizvođač-br. dijela: 100023459

Izolacijski otpor: ≥ 5 GΩ

Izolacijski materijal: PTFE

Kontaktni materijal: mesing

RoHS-konforno: Da

Temperaturni opseg: -40 - +155 °C

Tip: 100023459

Vrsta zatvaranja: bajonetno

Varijante(Sve stavke su sa PDV-om, plus dostava)

Grupa kabela

Priključak

Impedancija

Konstrukcija

Promjer

Vrsta proizvoda

Telegärtner 100023301 100023301 BNC konektor kutni muški konektor 50 Ω 1 St.

Kataloški br.:1366643

Dostava čet,15.10.

4 kom. - zaliha NjemačkaConrad Electronic

RG 316/U

vijak

50 Ω

kutni muški konektor

2.70 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

20,99 €^*

Telegärtner 100023303 100023303 BNC konektor ravni muški konektor 50 Ω 1 St.

Kataloški br.:1366268

Dostava čet,15.10.

69 kom. - zaliha NjemačkaConrad Electronic

RG 142 B/U

krimpanje

50 Ω

ravni muški konektor

5 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

6,99 €^*

Telegärtner 100023314 100023314 BNC konektor ravni muški konektor 50 Ω 1 St.

Kataloški br.:1366772

Dostava uto,20.10.

Conrad Electronic

G 022 32

krimpanje

50 Ω

ravni muški konektor

3 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

10,99 €^*

Telegärtner 100023316 100023316 BNC konektor ravni muški konektor 50 Ω 1 St.

Kataloški br.:1090844

Dostava čet,15.10.

43 kom. - zaliha NjemačkaConrad Electronic

H155

krimpanje

50 Ω

ravni muški konektor

5.90 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

6,99 €^*

Telegärtner 100023320 100023320 BNC konektor ravni muški konektor 50 Ω 1 St.

Kataloški br.:1366785

Dostava čet,15.10.

51 kom. - zaliha NjemačkaConrad Electronic

RG 214/U

krimpanje

50 Ω

ravni muški konektor

10.80 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

15,99 €^*

Telegärtner 100023339 100023339 BNC konektor kutni muški konektor 50 Ω 1 St.

Kataloški br.:1090887

Dostava čet,15.10.

141 kom. - zaliha NjemačkaConrad Electronic

RG 58 C/U

krimpanje

50 Ω

kutni muški konektor

4.95 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

10,99 €^*

Telegärtner 100023340 100023340 BNC konektor kutni muški konektor 50 Ω 1 St.

Kataloški br.:1366672

Dostava čet,15.10.

35 kom. - zaliha NjemačkaConrad Electronic

RG 223/U

krimpanje

50 Ω

kutni muški konektor

5.20 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

10,99 €^*

BNC utični konektor, ravna utičnica 50 Telegärtner J01001A1226 1 kom.

Kataloški br.:1366641

Nije dostupno

Conrad Electronic

RG 58 C/U

vijak

50 Ω

žženski konektor, ravni

5.20 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

9,16 €^*

Telegärtner 100023304 100023304 BNC konektor kutni muški konektor 50 Ω 1 St.

Kataloški br.:1090886

Nije dostupno

Conrad Electronic

RG 316/U

krimpanje

50 Ω

kutni muški konektor

2.60 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Telegärtner 100023305 100023305 BNC konektor ravni muški konektor 50 Ω 1 St.

Kataloški br.:1090850

Nije dostupno

Conrad Electronic

RG 58

krimpanje

50 Ω

ravni muški konektor

4.95 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1090853 Telegärtner 100023459 100023459 BNC konektor ravni muški konektor 75 Ω 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1090853 Telegärtner 100023459 100023459 BNC konektor ravni muški konektor 75 Ω 1 St.

Opis

BNC serija uključuje najčešće korištene koaksijalne konektore koji se koriste do frekvencije od 4 GHz. Imaju bajonetnu bravu i dostupni su u izvedbama s valovima impedancije 50 Ω i 75 Ω. Varijante konektora dostupne su za fleksibilne, polu-fleksibilne i polu-krute kablove. Konektori na sklopnoj ploči serije BNC dostupni su u obliku lemova ili pod tlakom. Ovisno o dizajnu, kablovi su spojeni presovanjem, stezanjem ili lemljenjem. Konektori serije BNC koriste se u prijenosu signala, podataka i videa.

Ovaj tekst je strojno preveden.
