Name: Telegärtner 100023407 100023407 BNC konektor ženski konektor, vertikalna ugradnja 50 Ω 1 St.
Brand: Telegärtner
SKU: 1090858

Koaksijalni RF-priključak, srebrne boje, s vanjskim navojem i unutarnjim pinom za visokofrekventne primjene. Idealan za elektroničke uređaje.

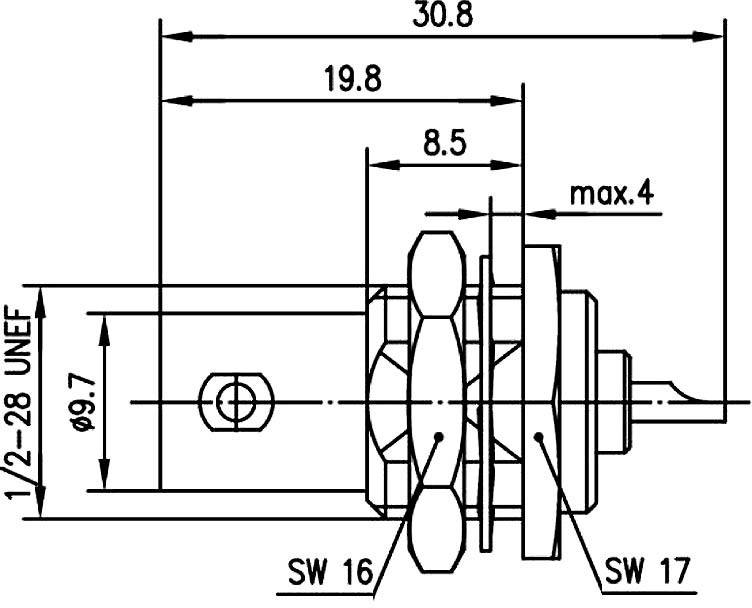

Tehnički nacrt priključka, prikazuje mjere u milimetrima: duljina 30,8, širina 19,8, unutarnji promjer 9,7, SW 16, SW 17.

1/2

Vrsta proizvoda

BNC konektor

Konstrukcija

ženski konektor, vertikalna ugradnja

Impedancija

50 Ω

Priključak

vijak

Sadržaj

1 St.

Tehnički list (PDF)

Nije dostupno

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Telegärtner 100023407 100023407 BNC konektor ženski konektor, vertikalna ugradnja 50 Ω 1 St.

Oznaka utikača utikača definirana je prema obliku unutarnjeg vodiča.
Ovaj tekst je strojno preveden.

Više informacija

Tehnički podaci

Instalacijska dimenzija: Z04

Vrsta proizvoda: BNC konektor

Konstrukcija: ženski konektor, vertikalna ugradnja

Impedancija: 50 Ω

Priključak: vijak

Sadržaj: 1 St.

Provrt za ugradnju - Ø: 13 mm

Materijal kućišta: mesing niklovan

Proizvođač-br. dijela: 100023407

Izolacijski otpor: ≥ 5 GΩ

Izolacijski materijal: PTFE

Kontaktni materijal: mesing pozlaćen

RoHS-konforno: Da

Temperaturni opseg: -40 - +155 °C

Tip: 100023407

Vrsta zatvaranja: bajonetno

UKCA: nije bitno

Varijante(Sve stavke su sa PDV-om, plus dostava)

Grupa kabela

Priključak

Impedancija

Konstrukcija

Promjer

Vrsta proizvoda

Telegärtner 100023301 100023301 BNC konektor kutni muški konektor 50 Ω 1 St.

Kataloški br.:1366643

Dostava sri,14.10.

4 kom. - zaliha NjemačkaConrad Electronic

RG 316/U

vijak

50 Ω

kutni muški konektor

2.70 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

20,99 €^*

Telegärtner 100023303 100023303 BNC konektor ravni muški konektor 50 Ω 1 St.

Kataloški br.:1366268

Dostava sri,14.10.

69 kom. - zaliha NjemačkaConrad Electronic

RG 142 B/U

krimpanje

50 Ω

ravni muški konektor

5 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

6,99 €^*

Telegärtner 100023314 100023314 BNC konektor ravni muški konektor 50 Ω 1 St.

Kataloški br.:1366772

Dostava uto,20.10.

Conrad Electronic

G 022 32

krimpanje

50 Ω

ravni muški konektor

3 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

10,99 €^*

Telegärtner 100023316 100023316 BNC konektor ravni muški konektor 50 Ω 1 St.

Kataloški br.:1090844

Dostava sri,14.10.

43 kom. - zaliha NjemačkaConrad Electronic

H155

krimpanje

50 Ω

ravni muški konektor

5.90 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

6,99 €^*

Telegärtner 100023320 100023320 BNC konektor ravni muški konektor 50 Ω 1 St.

Kataloški br.:1366785

Dostava sri,14.10.

51 kom. - zaliha NjemačkaConrad Electronic

RG 214/U

krimpanje

50 Ω

ravni muški konektor

10.80 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

15,99 €^*

Telegärtner 100023339 100023339 BNC konektor kutni muški konektor 50 Ω 1 St.

Kataloški br.:1090887

Dostava sri,14.10.

141 kom. - zaliha NjemačkaConrad Electronic

RG 58 C/U

krimpanje

50 Ω

kutni muški konektor

4.95 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

10,99 €^*

Telegärtner 100023340 100023340 BNC konektor kutni muški konektor 50 Ω 1 St.

Kataloški br.:1366672

Dostava sri,14.10.

35 kom. - zaliha NjemačkaConrad Electronic

RG 223/U

krimpanje

50 Ω

kutni muški konektor

5.20 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

10,99 €^*

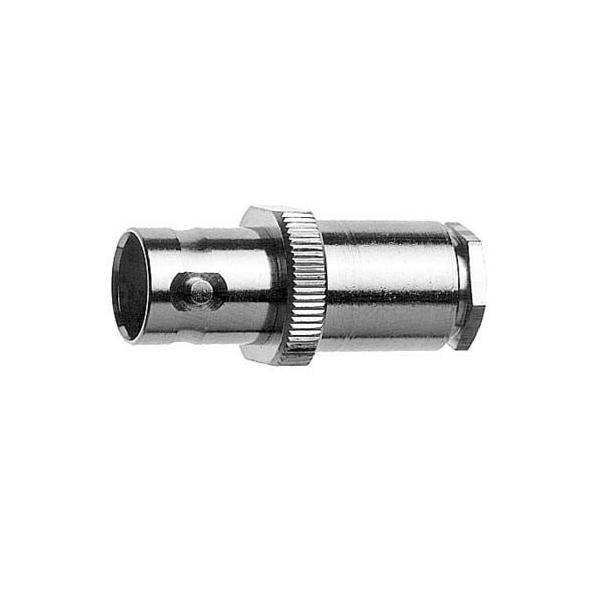

BNC utični konektor, ravna utičnica 50 Telegärtner J01001A1226 1 kom.

Kataloški br.:1366641

Nije dostupno

Conrad Electronic

RG 58 C/U

vijak

50 Ω

žženski konektor, ravni

5.20 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

9,16 €^*

Telegärtner 100023304 100023304 BNC konektor kutni muški konektor 50 Ω 1 St.

Kataloški br.:1090886

Nije dostupno

Conrad Electronic

RG 316/U

krimpanje

50 Ω

kutni muški konektor

2.60 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Telegärtner 100023305 100023305 BNC konektor ravni muški konektor 50 Ω 1 St.

Kataloški br.:1090850

Nije dostupno

Conrad Electronic

RG 58

krimpanje

50 Ω

ravni muški konektor

4.95 mm

BNC konektor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1090858 Telegärtner 100023407 100023407 BNC konektor ženski konektor, vertikalna ugradnja 50 Ω 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1090858 Telegärtner 100023407 100023407 BNC konektor ženski konektor, vertikalna ugradnja 50 Ω 1 St.

Opis

BNC serija uključuje najčešće korištene koaksijalne konektore koji se koriste do frekvencije od 4 GHz. Imaju bajonetnu bravu i dostupni su u izvedbama s valovima impedancije 50 Ω i 75 Ω. Varijante konektora dostupne su za fleksibilne, polu-fleksibilne i polu-krute kablove. Konektori na sklopnoj ploči serije BNC dostupni su u obliku lemova ili pod tlakom. Ovisno o dizajnu, kablovi su spojeni presovanjem, stezanjem ili lemljenjem. Konektori serije BNC koriste se u prijenosu signala, podataka i videa.
