Teledyne LeCroy Oscilloscope Probe sonda 2 GHz
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (6.599,00 € / komad)
6.599,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Teledyne LeCroy Oscilloscope Probe sonda 2 GHz
- Pojasna širina 2 GHz
Tehnički podaci
- Temperatura, rad: 0 °C do +50 °C
- Temperatura, neradna: -40 °C do +70 °C
- Vrsta proizvoda
sonda
- Pojasna širina
2 GHz
- Ulazni otpor
50 kΩ
tvornički standard (vlastiti)
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2748918 Teledyne LeCroy Oscilloscope Probe sonda 2 GHz
Upute za rad i sigurnost
Upute za rad i sigurnost 2748918 Teledyne LeCroy Oscilloscope Probe sonda 2 GHz
Opis

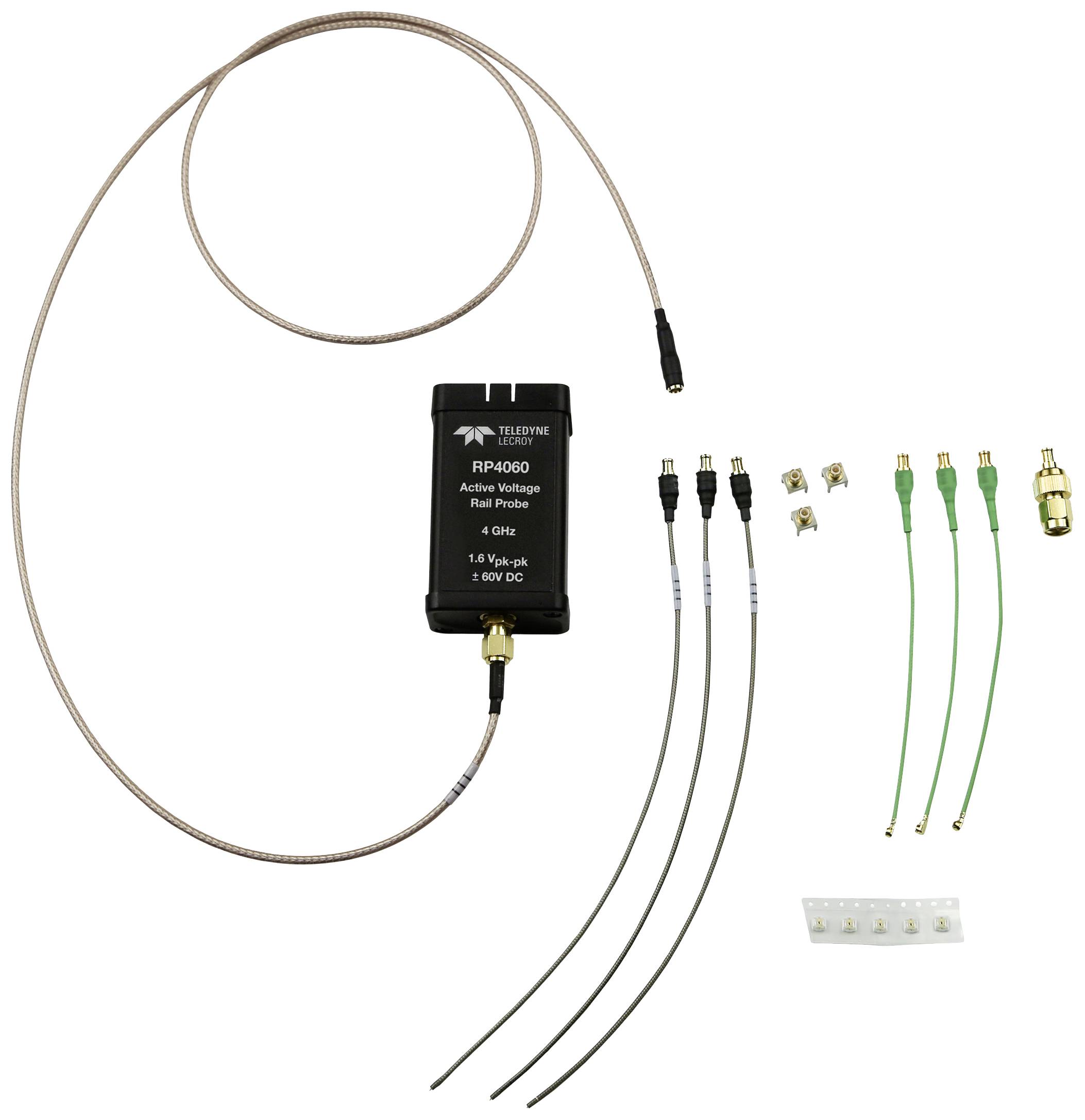

RP4060 i RP2060 standardno se isporučuju s zalemljenim i koaksijalnim kabelima s MCX i U.FL PCB nosačima. Utičnice ili vodovi mogu ostati spojeni u strujni krug za jednostavno spajanje različitih signala. Opcijski je dostupan savjet preglednika. Sonde za naponsku tračnicu dizajnirane su posebno za ispitivanje istosmjerne strujne/naponske tračnice od 50 Ohma. Sonda ima veliki ugrađeni pomak, nisko prigušenje (šum) i visoku DC ulaznu impedanciju. Ugrađeni pomak i niska atenuacija dopuštaju da se strujna/naponska tračnica pomakne u osciloskopu svojim srednjim istosmjernim naponom s visokim pojačanjem osciloskopa (osjetljivost) kako bi se postigao prikaz malih varijacija signala bez šuma. Visoka DC ulazna impedancija eliminira opterećenje DC tračnice. Uključuje kompletan set zalemljenih vodova i koaksijalnih kabela.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Omogućuje prikaz istosmjernog signala u okomitom središtu mreže osciloskopa s postavkom pojačanja visoke osjetljivosti.
Napomene
Prigušenje sonde je nominalno 1,2x povezano s osciloskopom pri DC 50 Ω. Ovo svodi dodatni šum na minimum i čini ga iznimno korisnim s Teledyne LeCroyevim 12-bitnim osciloskopima visoke razlučivosti za najniži šum pri najvišim postavkama pojačanja osjetljivosti
