Teledyne LeCroy AP033 diferencijalna sonda 500 MHz 10:1
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (14.375,00 € / komad)
14.375,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Teledyne LeCroy AP033 diferencijalna sonda 500 MHz 10:1
- 10:1
- Pojasna širina 500 MHz
Tehnički podaci
- Vrsta proizvoda
diferencijalna sonda
- Pojasna širina
500 MHz
- Faktor prigušivanja
10:1
- Vrijeme porasta
875 ps
- Ulazni otpor
1. sv Ω
tvornički standard (vlastiti)
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2267562 Teledyne LeCroy AP033 diferencijalna sonda 500 MHz 10:1
Opis
Potpuno integrirano: Sa ProBus ™ sučeljem, AP033 postaje sastavni dio osciloskopa. Osjetljivost i pomak sonde može se kontrolirati putem prednje ploče osciloskopa, prednje ploče sonde ili putem naredbi na daljinsko upravljanje (GPIB ili RS-232). Osjetljivost, pomak, ulazni kapacitet i raspon napona uobičajenog načina prikazani su na zaslonu osciloskopa. Pri uporabi s LeCroy digitalnim osciloskopom nije potrebno vanjsko napajanje.
Široki dinamički raspon: AP033 nudi raspon osjetljivosti od ojačanja x10 do ÷ 10 prigušenja (čak i ÷ 100 s prigušivačem za isticanje) za različite signale. Osjetljivost se može kontinuirano podešavati od 200 µV / div do 1 V / div kada se koristi s LeCroy osciloskopom.
Za visoku osjetljivost odabrano je pojačanje x10 i ÷ 1 prigušenje. Ovo stvara ulazni šum 4 nV / √Hz, raspon napona zajedničkog načina rada ± 5 V (CMVR) i diferencijalno offset jednosmjerne struje ± 400 mV. Pri nižoj osjetljivosti odabire se ojačanje x1 i ÷ 10 prigušenja, što dovodi do ± 50 V CMVR i ± 4 V diferencijalnog pomaka.
Kad je odabrano prigušenje ÷ 10, ulazni kapacitet iznosi samo 2 pF / strana (1 pF diferencijal). Faktori odstupanja od 2 mV / div do 1 V / div mogu se postići sa samo 2 pF / bočnim ulaznim kapacitetom i ± 50 V CMVR.
Ovaj tekst je strojno preveden.
Široki dinamički raspon: AP033 nudi raspon osjetljivosti od ojačanja x10 do ÷ 10 prigušenja (čak i ÷ 100 s prigušivačem za isticanje) za različite signale. Osjetljivost se može kontinuirano podešavati od 200 µV / div do 1 V / div kada se koristi s LeCroy osciloskopom.
Za visoku osjetljivost odabrano je pojačanje x10 i ÷ 1 prigušenje. Ovo stvara ulazni šum 4 nV / √Hz, raspon napona zajedničkog načina rada ± 5 V (CMVR) i diferencijalno offset jednosmjerne struje ± 400 mV. Pri nižoj osjetljivosti odabire se ojačanje x1 i ÷ 10 prigušenja, što dovodi do ± 50 V CMVR i ± 4 V diferencijalnog pomaka.
Kad je odabrano prigušenje ÷ 10, ulazni kapacitet iznosi samo 2 pF / strana (1 pF diferencijal). Faktori odstupanja od 2 mV / div do 1 V / div mogu se postići sa samo 2 pF / bočnim ulaznim kapacitetom i ± 50 V CMVR.
Ovaj tekst je strojno preveden.

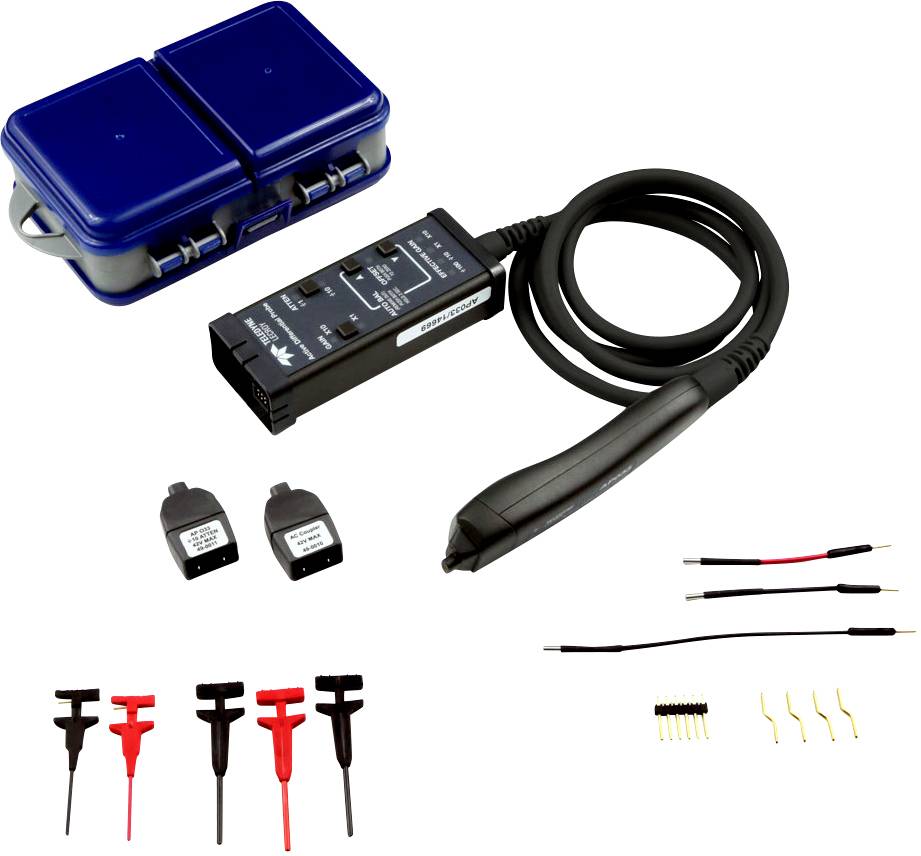

Isporuka uključuje
- Kovčeg za čuvanje
- ÷ 10 prigušivača klipa
- Snap-on AC spojnica
- Fleksibilni kabelski set (1)
- Mini spona, 0,8 mm (3)
- Mini spona, 0,5 mm (2)
- Žica za uzemljenje (1)
- Offset igle, okrugle (4)
- Glava četverokutne iglice (1)
- Priručnik
