Tektronix TICP025 IsoVu™ Isolierte Stromtastköpfe 1 St.

Izvršite preciznija mjerenja dinamičke struje temeljena na paralelnom mjerenju pomoću strujnih sondi TICP serije. Visoka propusnost, fleksibilni mjerni rasponi, potpuna galvanska izolacija i izuzetno niska razina šuma omogućuju vam da prijeđete tradicionalne granice - idealno za mjerenja s niskim šumom na strujnim shuntovima u dijelovima krugova bez potencijala.

Prekretnica u mjerenju struje osciloskopima
TICP strujne sonde, u kombinaciji s visokoučinkovitim shuntovima ili CVR-ovima, omogućuju mjerenja istosmjerne struje do nekoliko stotina MHz. Odaberite jedan od tri modela koji odgovara vašoj primjeni i budžetu.

Potpuna RF izolacija između vrha sonde i osciloskopa eliminira petlje uzemljenja i značajno smanjuje šum uobičajenog načina rada.

Nisko slabljenje, ulazna impedancija od 50 Ω i zaštićeni vrhovi osiguravaju nisku razinu šuma.

Tri propusne širine: 250 MHz, 500 MHz, 1 GHz
Do 90 dB CMRR na 1 MHz
Doprinos buke< 4,7 nV/√Hz (< 150 μV na 1 GHz)

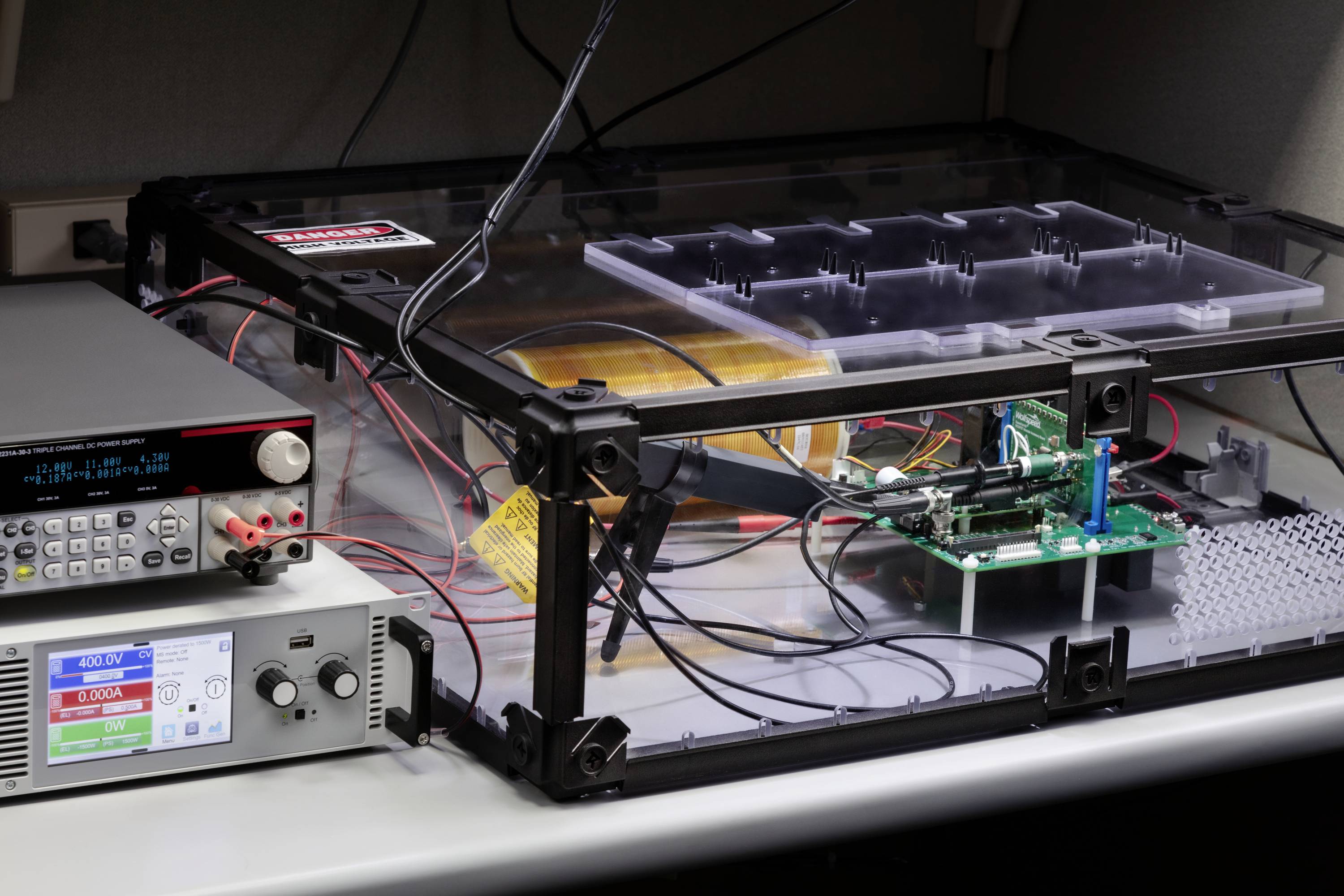

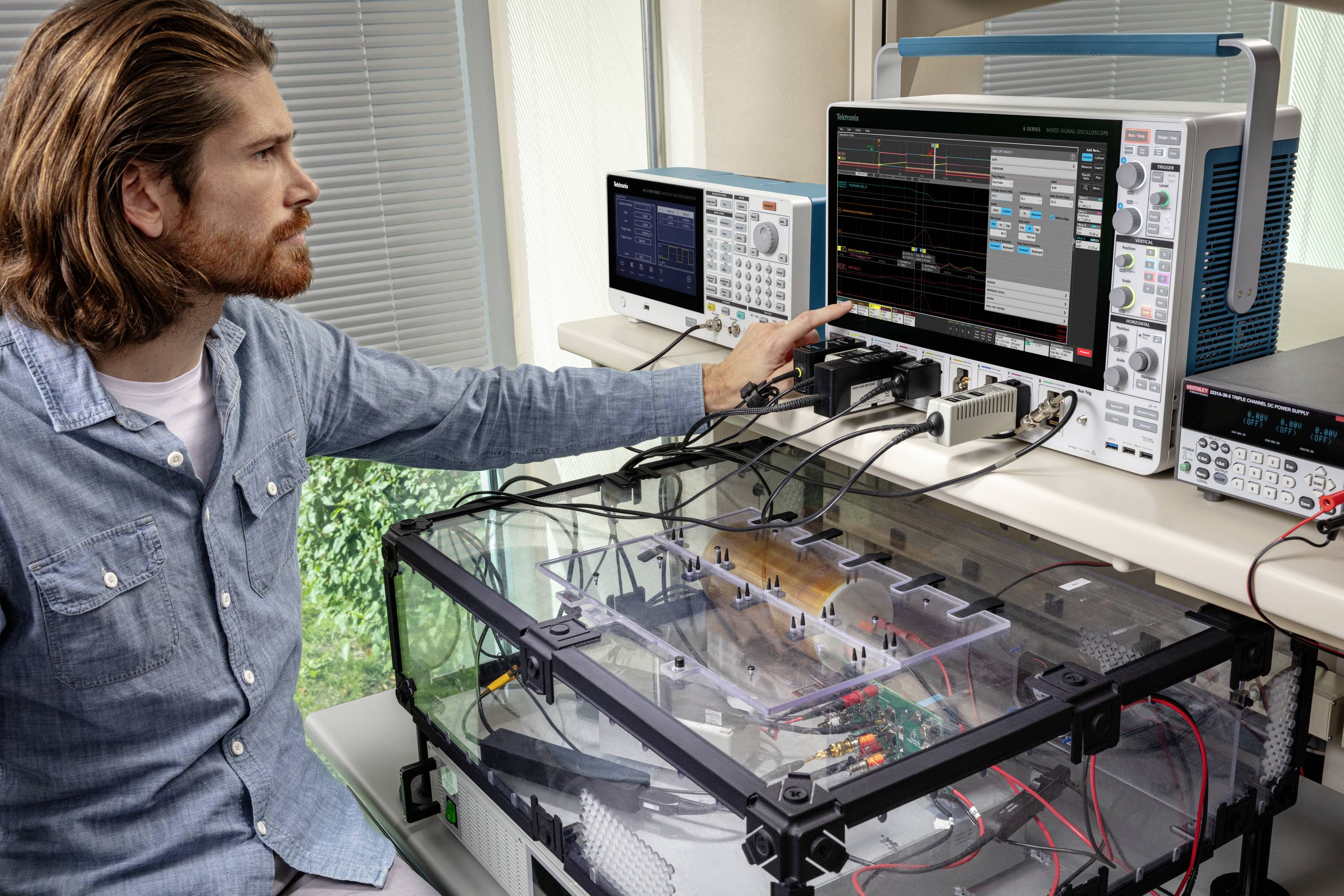

Stjecanje novih uvida u SiC i GaN pretvarače snage
Za mjerenje brzo promjenjivih struja u sklopnim uređajima sa širokim energetskim razmakom, paralelne sonde mogu pružiti širi propusni opseg od steznih sondi. IsoVu izolacija eliminira petlje uzemljenja, omogućuje mjerenja na visokonaponskim krugovima i pruža izuzetno visoko potiskivanje uobičajenog načina rada. Zbog toga su TICP sonde idealne za mjerenje struje na shuntovima i CVR-ovima na visokonaponskim SiC i GaN preklopnim FET-ovima.

Propusnost: 250 MHz, 500 MHz ili 1 GHz
1800 VRMS napon zajedničkog načina rada
Do 90 dB CMRR na 1 MHz
Sigurnosna ocjena 1000 V CAT II
U kombinaciji s IsoVu naponskim sondama, dobivate sliku preklopnih performansi s niskim šumom.

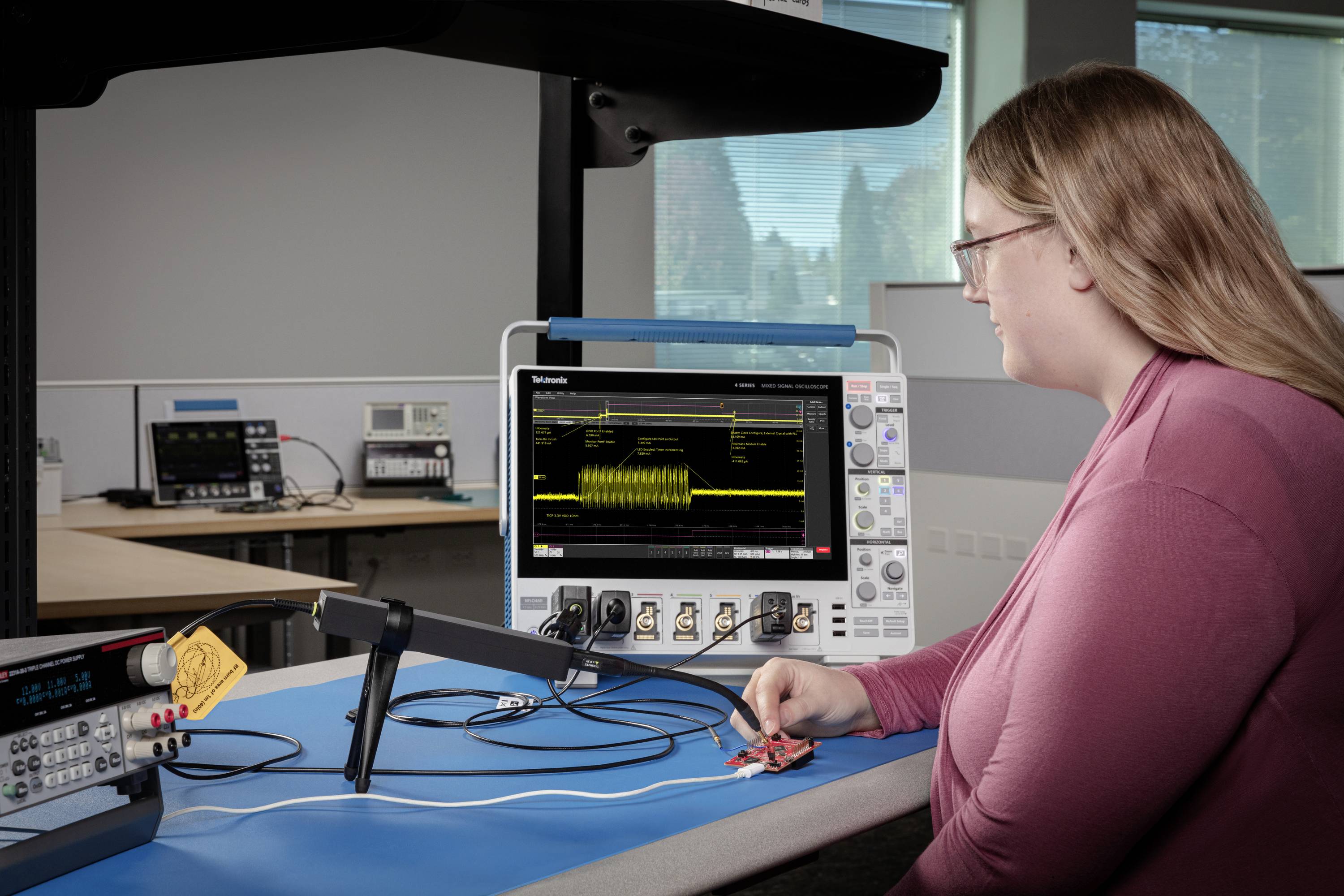

Mjerenje potrošnje struje u nanosekundama i mikroamperima u izvedbama s niskom potrošnjom energije
Točno mjerenje dinamičkih struja niske razine može biti ključno za optimizaciju upravljanja napajanjem u IoT-u i mobilnim uređajima. Pomoću TICP sondi i shuntova možete koristiti osciloskop za promatranje potrošnje energije tijekom određenih sistemskih aktivnosti i prijelaza iz stanja mirovanja u aktivno stanje povezanih s pristupima memoriji i I/O operacijama.

Pojasna širina do 1 GHz
Doprinos buke< 4,7 nV/√Hz (< 150 μV na 1 GHz)
Jednostavno mjerenje šina od 12, 24 ili 48 V ili više
Kombinirajte s Power Rail sondama za analizu više vodova elektroenergetskih distribucijskih mreža.

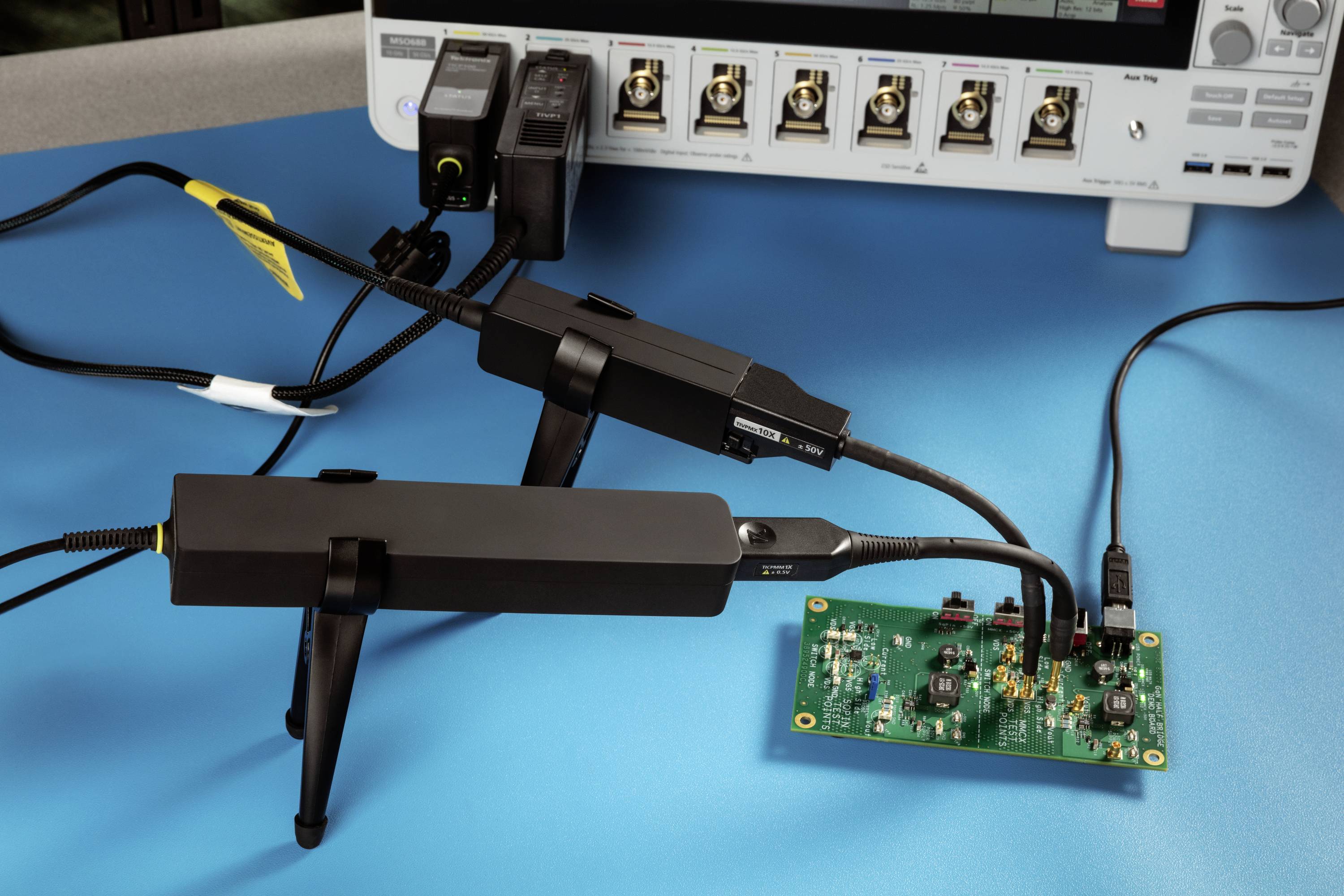

Minimizirajte probleme s povezivanjem

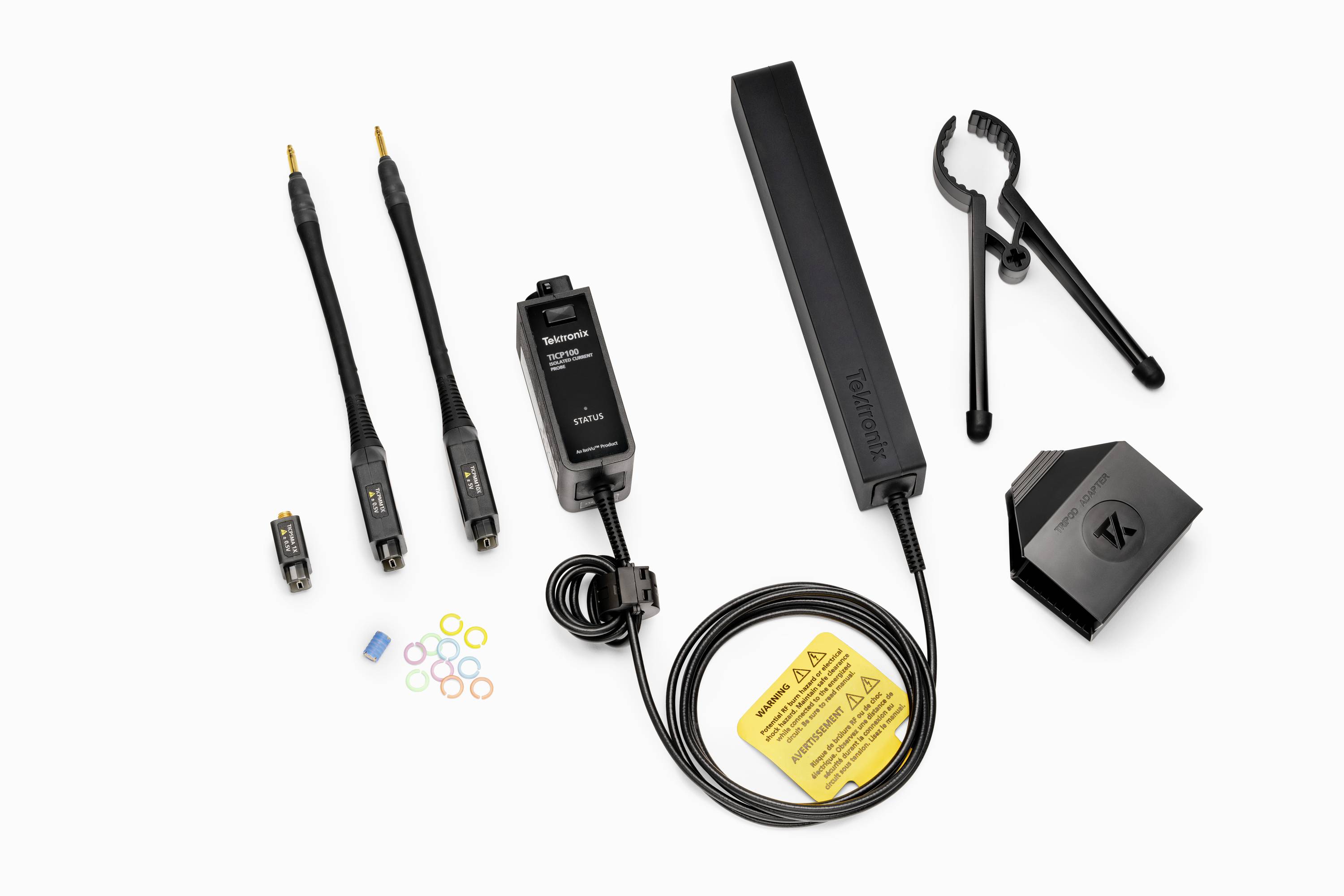

TICP sonde i vrhovi dizajnirani su kako bi se smanjio napor međusobnog povezivanja uz ograničavanje buke. Vrhovi su dizajnirani da se lako savijaju kako bi se smanjilo naprezanje na spojevima i omogućilo jednostavno i pouzdano spajanje s vašim ispitnim uzorkom.

Vrhovi završavaju u oklopljenim MMCX konektorima velike propusnosti
Koristite s komercijalno dostupnim adapterima za SMA ili BNC konektore
Prilagodba na konektore od 25 mil za spajanje na ugrađene shuntove i ispitne točke
Uključuje adapter za dvonožac i stativ za stabilizaciju

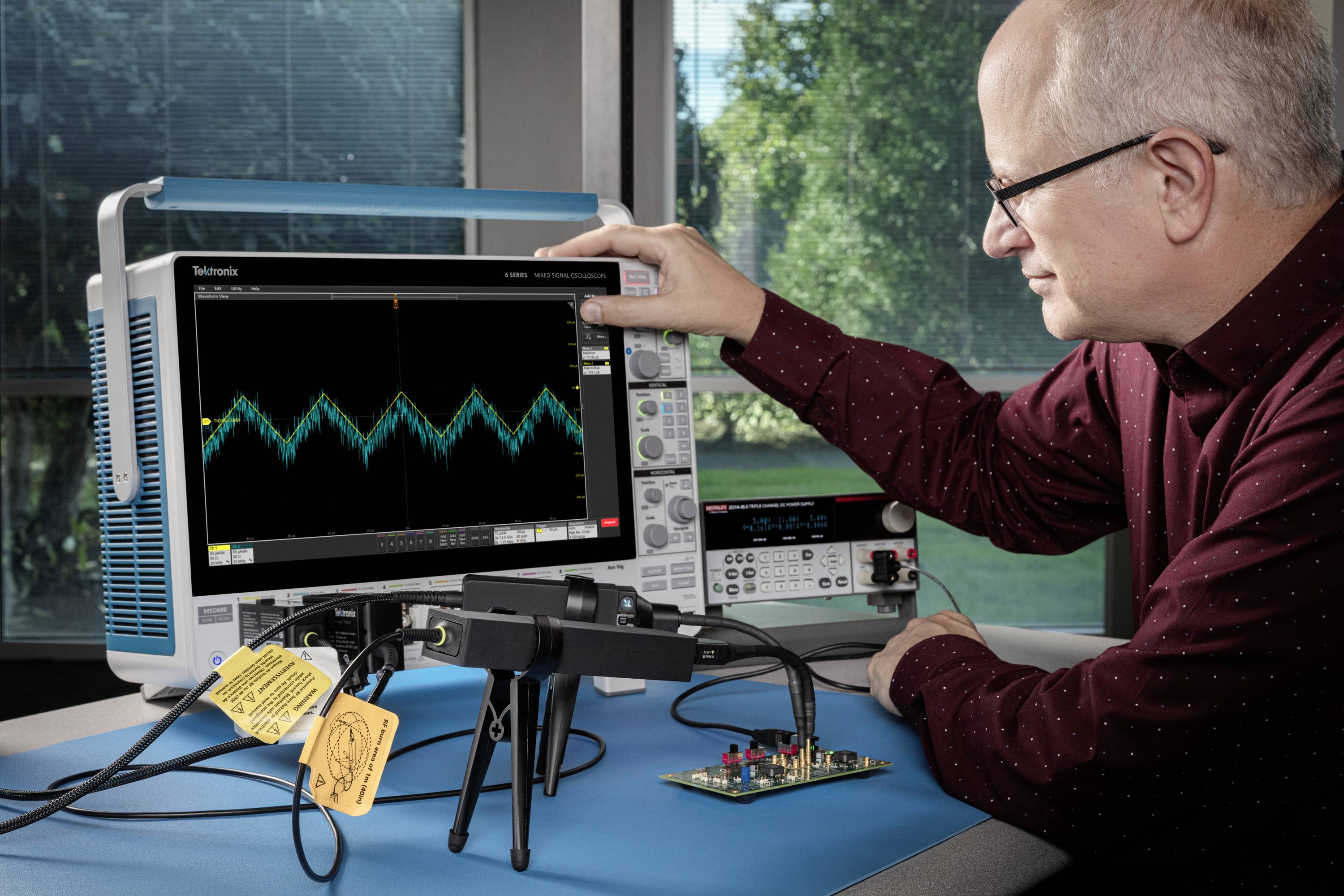

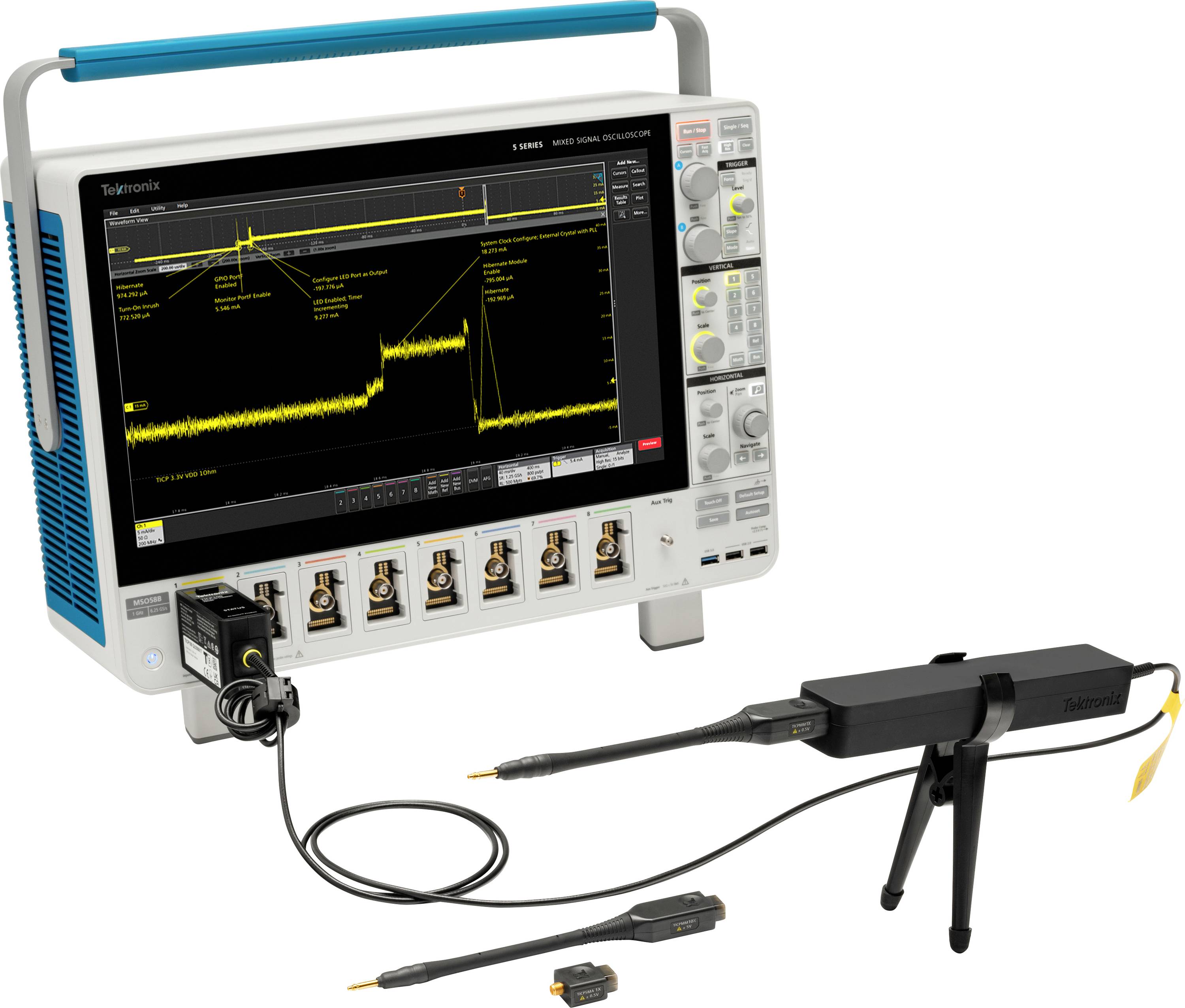

Besprijekorna integracija s osciloskopima MSO serije 4, 5 i 6
Osciloskopi MSO serije 4, 5 i 6 poznati su po svojim naprednim mogućnostima analize snage. IsoVu strujne sonde dizajnirane su za besprijekoran rad s ovim uređajima. TekVPITM sučelje sonde napaja sondu i automatski detektira sondu i vrh, omogućujući vam podešavanje parametara sonde putem korisničkog sučelja osciloskopa. To također omogućuje automatizaciju testiranja pomoću naredbi za programiranje osciloskopa.

Ovaj tekst je strojno preveden.
