TDE Instruments Digalox DPM72-MP digitalni ugradbeni mjerni uređaj
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (194,99 € / komad)
194,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji

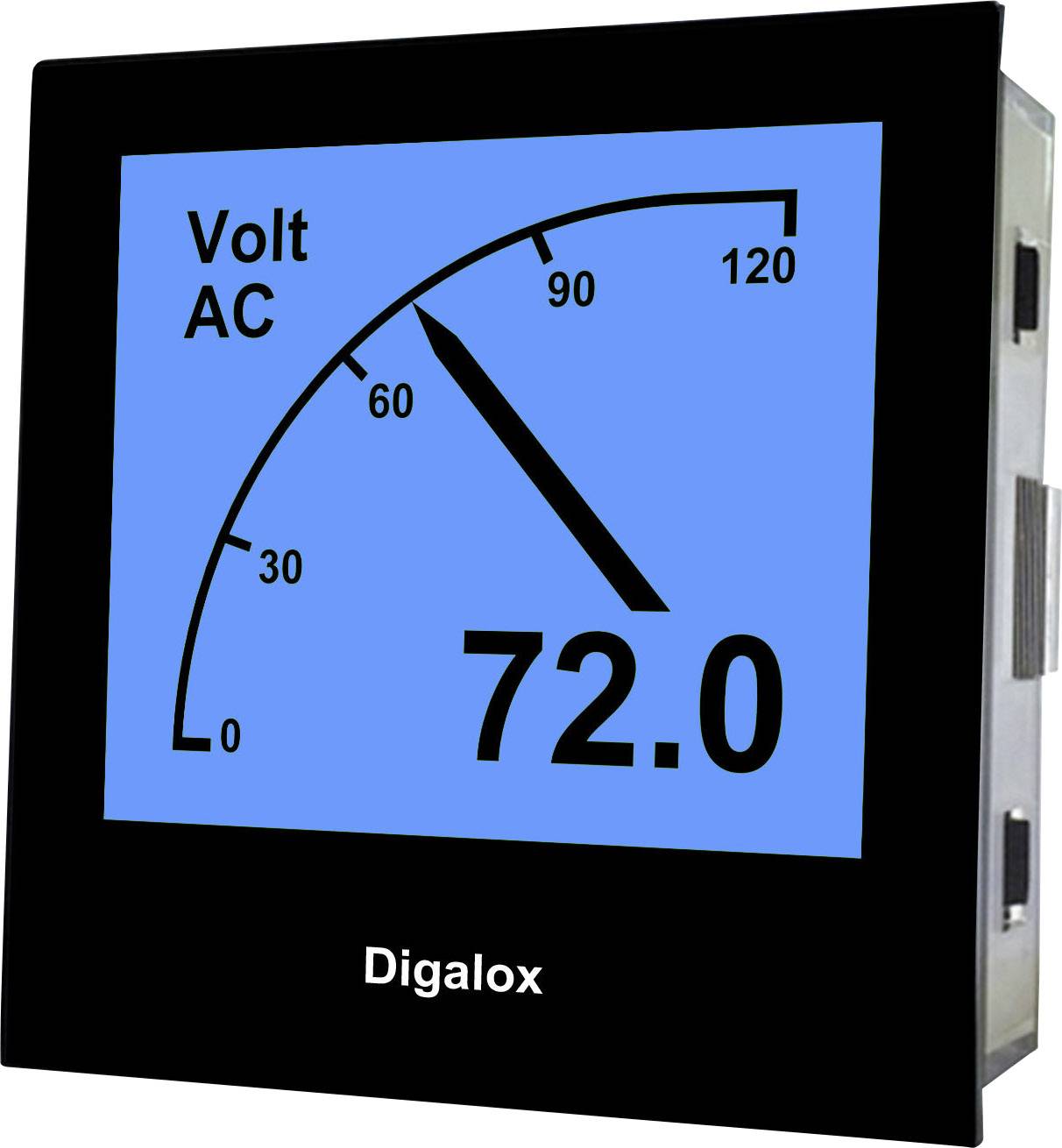

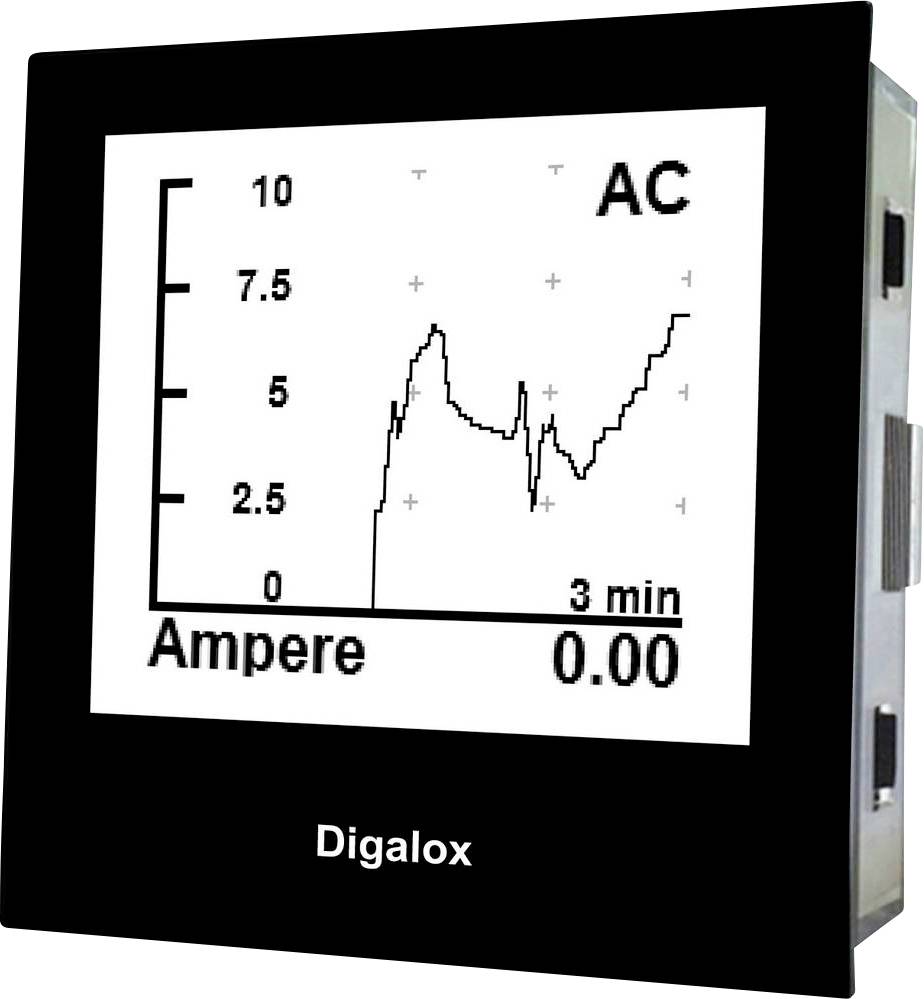

Digalox DPM72-MP grafički DIN multimetar 500V/10A AC/DC s RGB zaslonom i USB sučeljem
Tehnički podaci
- Vrsta proizvoda
digitalni ugradbeni mjerni uređaj
- Mjerna funkcija
frekvencija
snaga
brzina
napon AC
napon DC
struja
struja AC
struja DC
cos phi
- Mjerno područje (min.)
-500 V
-10 A
10 Hz
- Tip
Digalox DPM72-MP
- Mjerni raspon (maks.)
500 V
10 A
1000 Hz
- Tehnologija prikaza
LCD
IP65 (prednja strana)
- Širina za ugradnju
68 mm
- Zaslon (brojevi)
9999
- Ugradbena visina
68 mm
- Radni napon
12 V DC/AC
24 V DC/AC
- dim.
(D x Š x V) 59 x 72 x 72 mm
- Težina
160 g
- Pogonski napon maks.
24 V DC/AC
- min. pogonski napon
12 V DC/AC
- Osvjetljenje zaslona
RGB
plavo
zeleno
crveno
bijelo
- Posebne značajke
dvostruka skala
podesive jedinice
- Boja
crna
- Širina
72 mm
- Visina
72 mm
- Dužina
59 mm
- Širina okvira
7.2 cm
- Visina okvira
7.2 cm
- Sučelja
USB
- Sučelja
Modbus RTU
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1599150 TDE Instruments Digalox DPM72-MP digitalni ugradbeni mjerni uređaj
Upute za rad i sigurnost
Upute za rad i sigurnost 1599150 TDE Instruments Digalox DPM72-MP digitalni ugradbeni mjerni uređaj
Upute za rad i sigurnost 1599150 TDE Instruments Digalox DPM72-MP digitalni ugradbeni mjerni uređaj
Opis

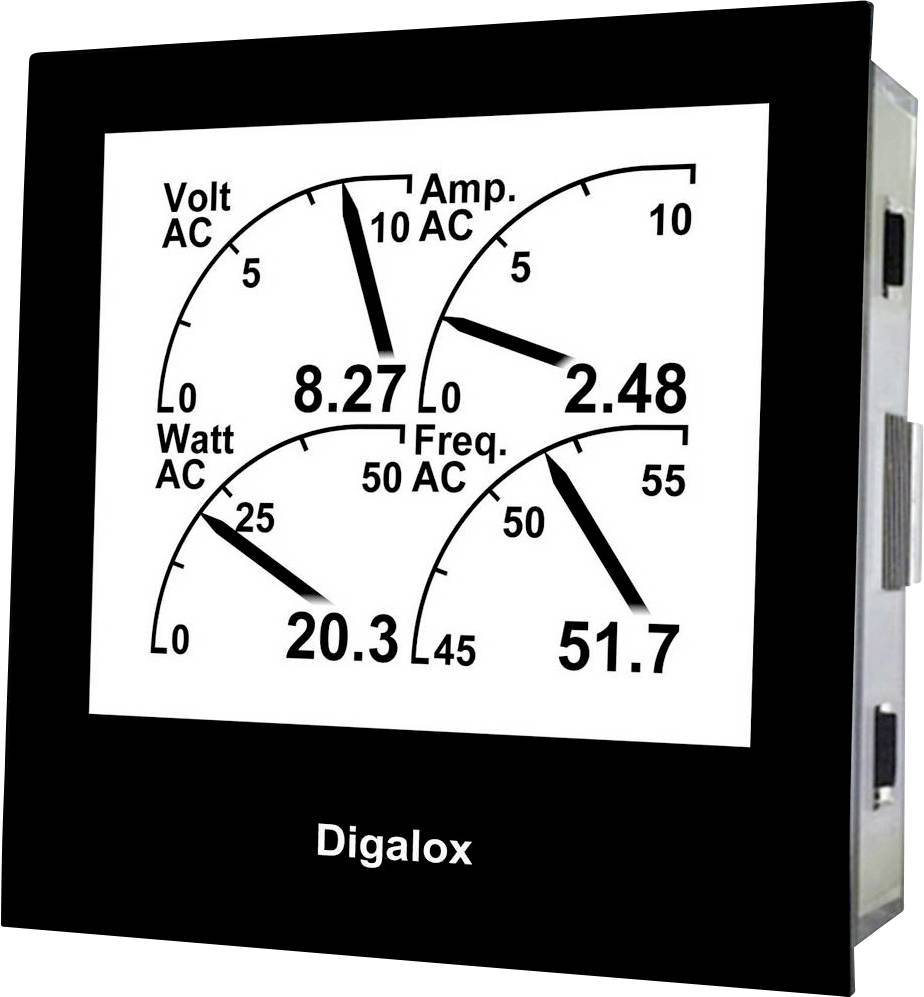

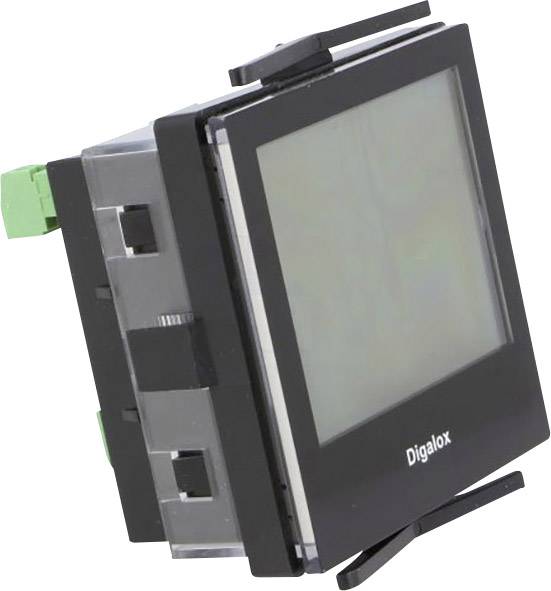

Inovativni, individualni i višenamjenski: Mjerni uređaji DPM72-MP+ i DPM72-MPN+ za električne varijable karakteriziraju opsežne funkcije i mogućnosti konfiguracije. Prikladni za mjerenje opsežnih vrsta mjerenja (volt AC/DC, struja AC/DC, frekvencija, snaga, kosinus phi), mjerni uređaji opremljeni su opsežnim funkcijama. Individualna konfiguracija uređaja i prijenos svih izmjerenih vrijednosti u stvarnom vremenu zajamčen je Modbus sučeljem. To znači da se mjerni uređaji DPM72 mogu koristiti na različite načine i omogućuju širok raspon industrijskih primjena. Višenamjenski mjerni uređaji traženi su prije svega u području nadzora podataka o strojevima i pogonu te su prikladni za modernizaciju zastarjelih sustava, jer su posebno prikladni za naknadnu ugradnju. Osim toga, mogu se pričvrstiti na DIN tračnice kao i na druge podloge pomoću odgovarajućih rupa u kućištu.
Opsežna prilagodba softvera

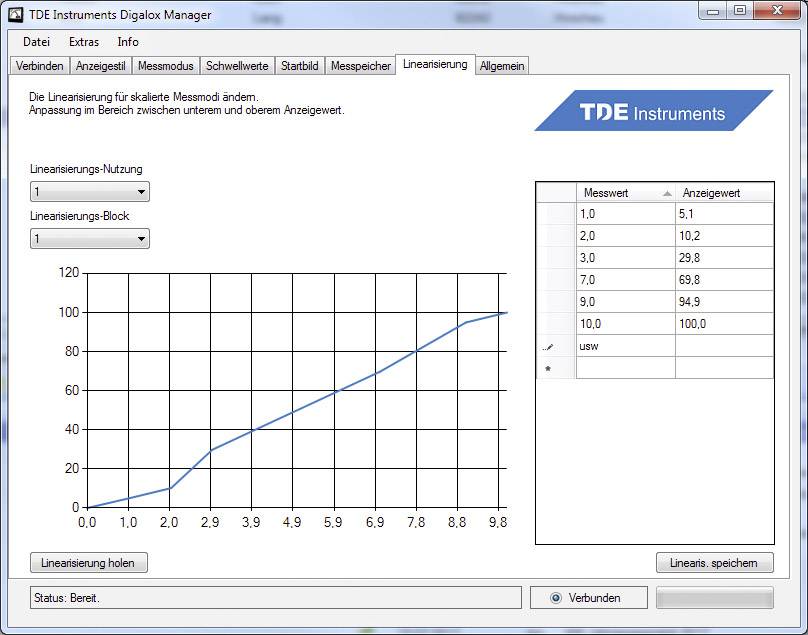

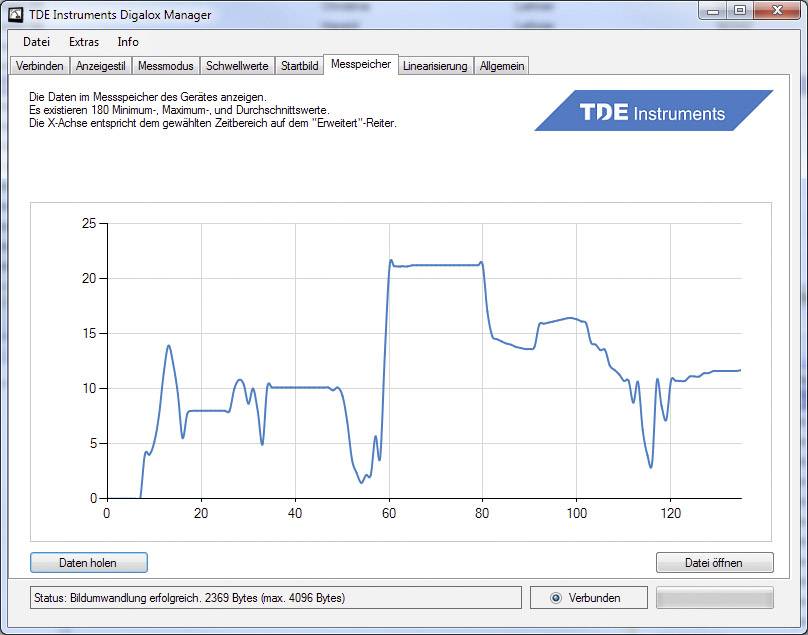

Mjerni uređaji se mogu individualno postaviti pomoću softvera za konfiguraciju "Digalox Manager". Jednom postavljen, DPM72 prenosi vaša očitanja pouzdano iu stvarnom vremenu. Softver omogućuje očitavanje izmjerenih vrijednosti u memoriji mjerenja, koje se zatim mogu grafički evaluirati i izvesti kao CSV datoteka.
sklopni izlazi

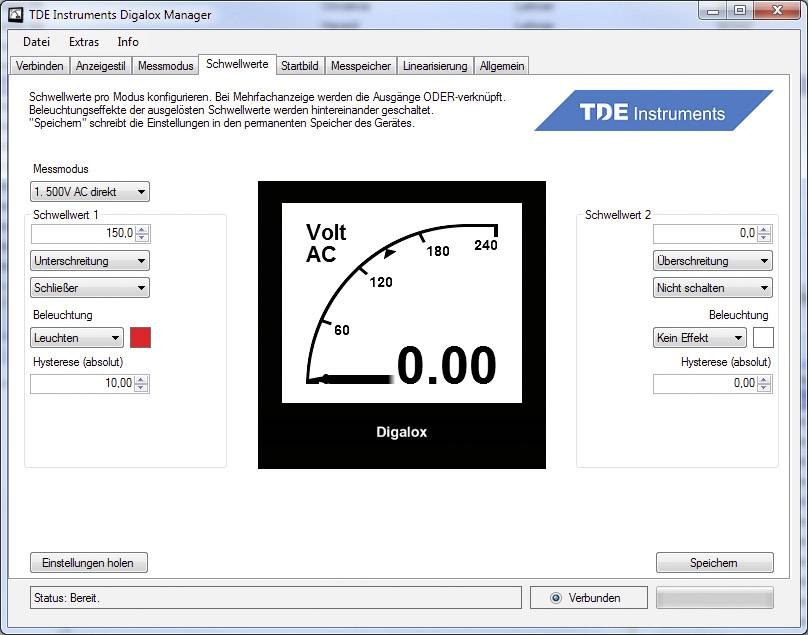

Dva galvanski izolirana alarmna izlaza omogućuju aktiviranje alarma i provođenje procesa uključivanja ili isključivanja kada se dosegnu pojedinačno podesive vrijednosti praga.
Modbus sučelje
RS485 Modbus sučelje mjernih uređaja DPM72 omogućuje konfiguraciju i prijenos svih izmjerenih vrijednosti. RS485 Modbus protokol odgovara utvrđenom industrijskom standardu, što znači da se mjerni uređaji DPM72 s Modbus sučeljem mogu univerzalno kombinirati s postojećim Modbus uređajima drugih proizvođača. Prije svega, to omogućuje neproblematičnu modernizaciju sustava starijih ili tehnički zastarjelih strojeva (retrofit) bez njihove zamjene, što je skupo i dugotrajno.
Ovaj tekst je strojno preveden.
Opsežna prilagodba softvera
Mjerni uređaji se mogu individualno postaviti pomoću softvera za konfiguraciju "Digalox Manager". Jednom postavljen, DPM72 prenosi vaša očitanja pouzdano iu stvarnom vremenu. Softver omogućuje očitavanje izmjerenih vrijednosti u memoriji mjerenja, koje se zatim mogu grafički evaluirati i izvesti kao CSV datoteka.
sklopni izlazi
Dva galvanski izolirana alarmna izlaza omogućuju aktiviranje alarma i provođenje procesa uključivanja ili isključivanja kada se dosegnu pojedinačno podesive vrijednosti praga.
Modbus sučelje
RS485 Modbus sučelje mjernih uređaja DPM72 omogućuje konfiguraciju i prijenos svih izmjerenih vrijednosti. RS485 Modbus protokol odgovara utvrđenom industrijskom standardu, što znači da se mjerni uređaji DPM72 s Modbus sučeljem mogu univerzalno kombinirati s postojećim Modbus uređajima drugih proizvođača. Prije svega, to omogućuje neproblematičnu modernizaciju sustava starijih ili tehnički zastarjelih strojeva (retrofit) bez njihove zamjene, što je skupo i dugotrajno.
Ovaj tekst je strojno preveden.
Izvedba

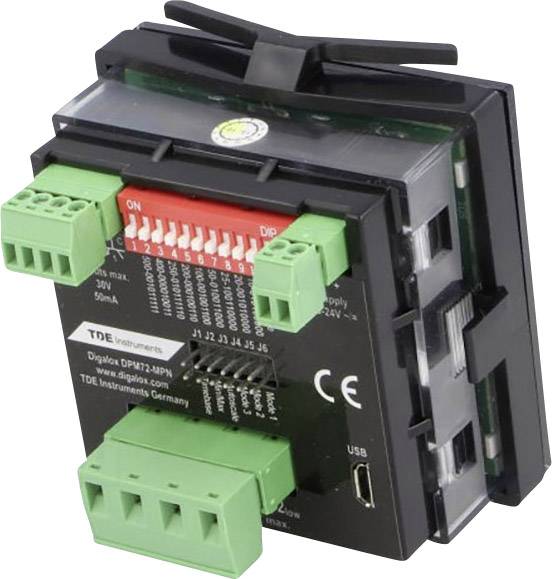

- "Funkcija skaliranja; automatski raspon; prebacivanje ulaza za prebacivanje načina mjerenja; funkcija linearizacije; bimetalna funkcija (prosjek); histereza; 2 vrijednosti alarma po mjernom parametru; min./maks. Detekcija; prijenos podataka u stvarnom vremenu; snimanje podataka; 2 preklopna izlaza optoparnika; priključni priključni terminali; USB sučelje
- "
Isporuka uključuje
- Digalox DPM72-MP
- 5 mostova s kratkim spojem
- Uputstva za korištenje
Napomene
Mikro USB kabel nije uključen. Softver Digalox® Manager dostupan je za preuzimanje od proizvođača.
Zahtjevi za sustav
- Windows 10 ili noviji
