TDE Instruments DPM72-MPN digitalni ugradbeni mjerni uređaj

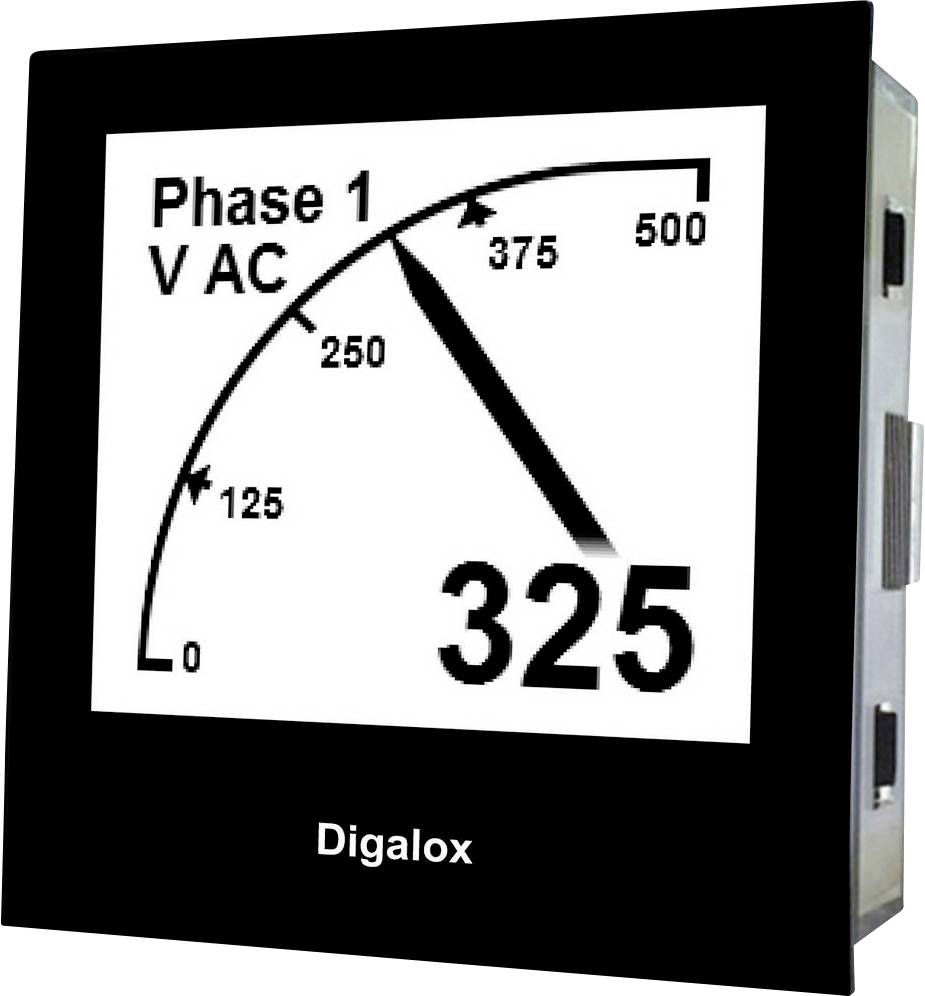

Digitalni mjerni uređaj prikazuje 'Faza 1 V AC' sa pokazivačem na 325 na skali od 0 do 500.

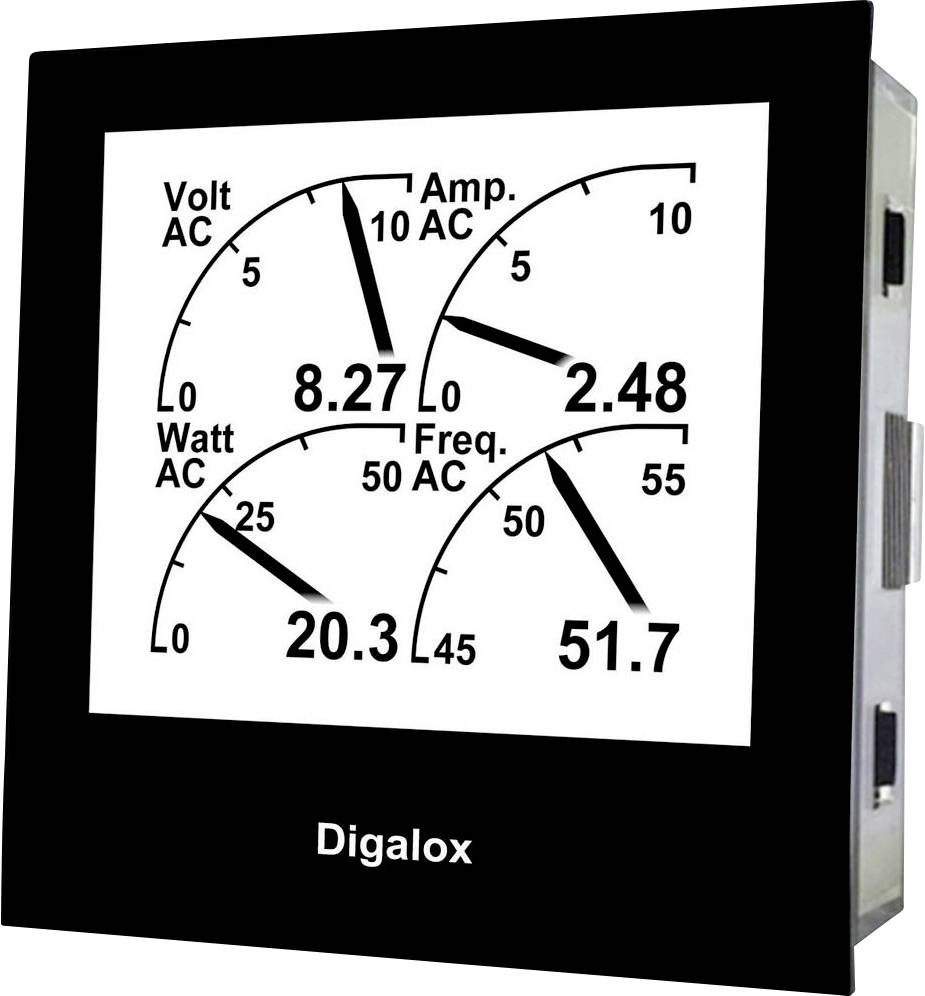

Digitalni mjerni uređaj prikazuje vrijednosti napona, struje, snage i frekvencije sljedećim pokazateljima: 'Volt AC 8,27', 'Amp AC 2,48', 'Watt AC 20,3', 'Freq. 51,7'.

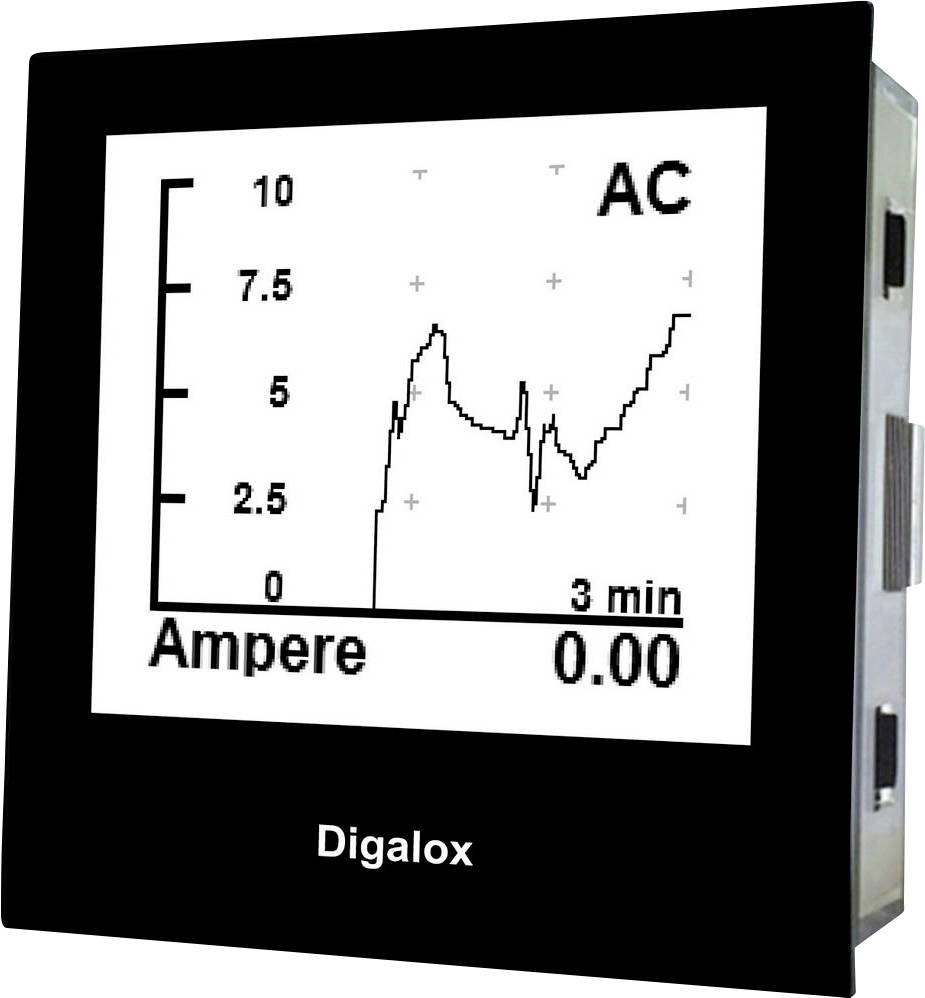

Crni digitalni zaslon prikazuje dijagram: Y-os označena u amperima, X-os označena u minutama. Linija prikazuje valoviti protok struje.

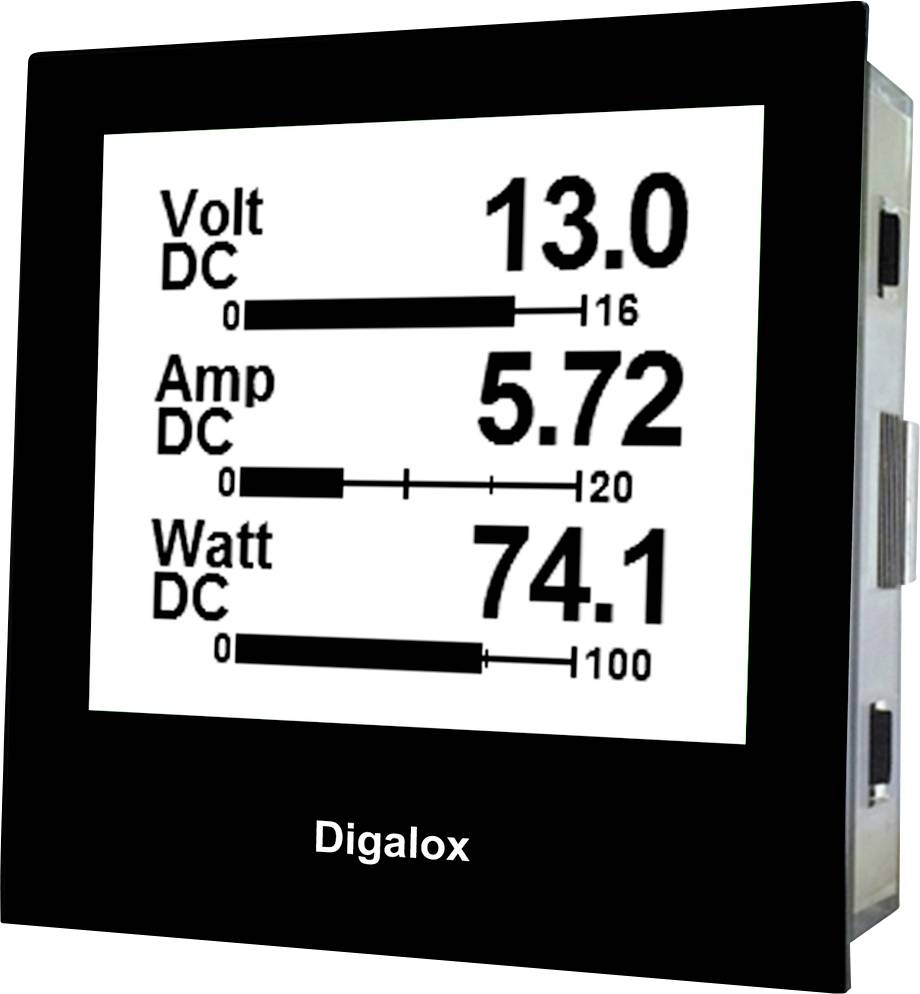

Digitalni prikaz mjernih vrijednosti: 'Volt DC: 13,0', 'Amp DC: 5,72', 'Watt DC: 74,1'. Stupčasti dijagrami prikazuju ljestvice za svaku vrijednost.
'Digalox prikaz pokazuje razinu punjenja Tank3 od 29,5 jedinica. Stupčasti dijagram lijevo, linijski dijagram dolje, vremenska oznaka 3 min.'

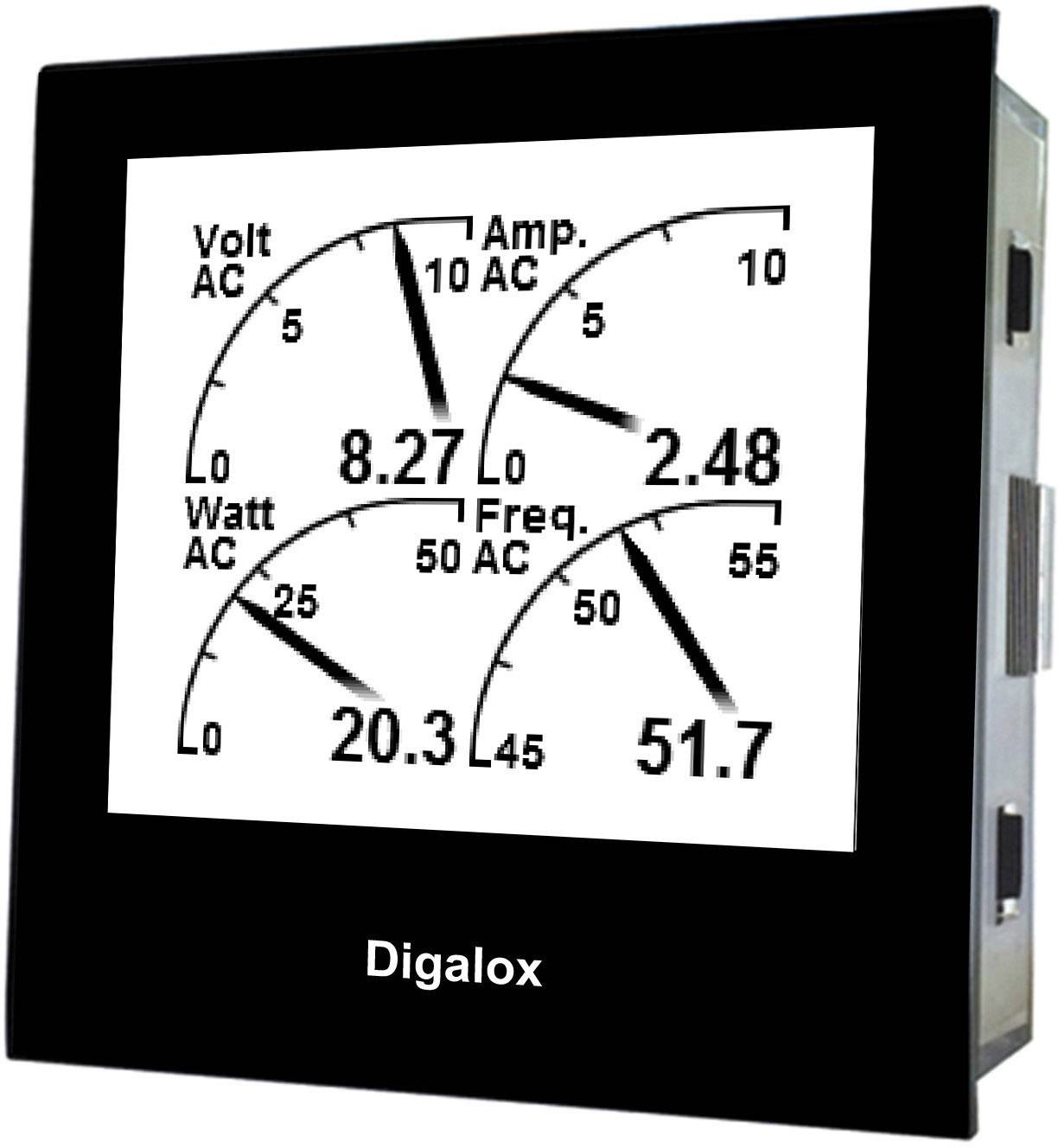

Digitalni mjerni uređaj prikazuje napone, struju, vate i frekvenciju: 'Volt AC 8,27', 'Amp AC 2,48', 'Watt AC 20,3', 'Freq. AC 51,7'.
Digitalni zaslon s plavom pozadinom prikazuje napon faze 1 V AC. Strelica pokazuje na 325 V, skala je od 0 do 500. Marka: Digalox.

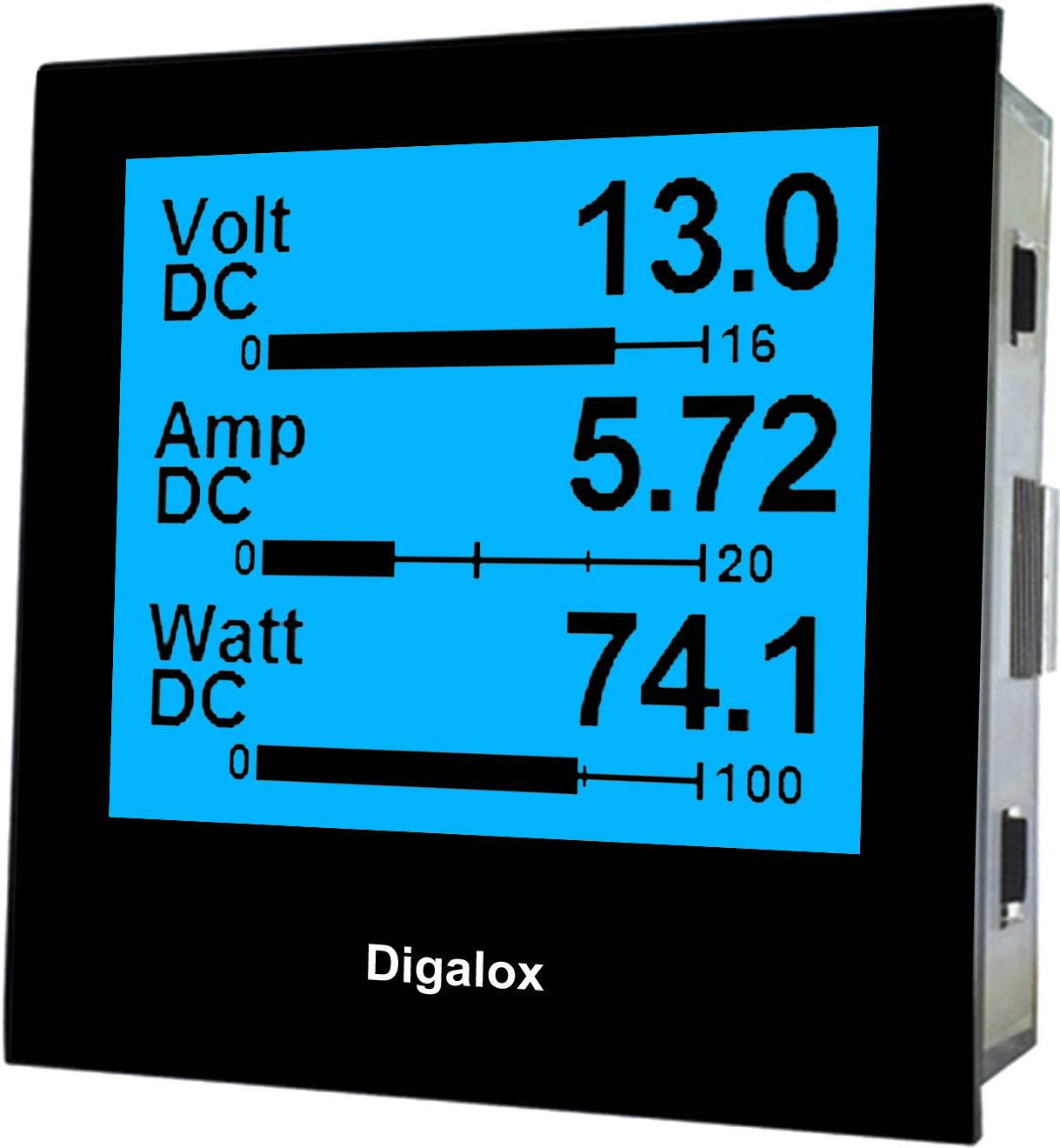

Uređaj za mjerenje struje prikazuje napon: 13,0 volta, jakost struje: 5,72 ampera, snaga: 74,1 watta.
1/8
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava čet,29.10.
4 kom. - zaliha Njemačka
Broj
Ukupno (209,99 € / komad)
209,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Dostupno još samo 4 kom. - zaliha Njemačka
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Digalox DPM72-MPN 500V/60mV DC multi-display RGB pozadinsko osvjetljenje DIN grafički mjerač

Tehnički podaci

Vrsta proizvoda

digitalni ugradbeni mjerni uređaj

Mjerna funkcija

frekvencija

snaga

brzina

napon AC

napon DC

struja

struja AC

struja DC

cos phi

Mjerno područje (min.)

-500 V

10 Hz

-0.06 V

Tip

DPM72-MPN

Mjerni raspon (maks.)

500 V

1000 Hz

0.06 V

Tehnologija prikaza

LCD

IP65 (prednja strana)

Širina za ugradnju

68 mm

Zaslon (brojevi)

9999

Ugradbena visina

68 mm

Radni napon

12 V DC/AC

24 V DC/AC

dim.

(D x Š x V) 59 x 72 x 72 mm

Težina

180 g

Pogonski napon maks.

24 V DC/AC

min. pogonski napon

12 V DC/AC

Osvjetljenje zaslona

RGB

plavo

zeleno

crveno

bijelo

Posebne značajke

dvostruka skala

podesive jedinice

Boja

crna

Širina

72 mm

Visina

72 mm

Dužina

59 mm

Širina okvira

7.2 cm

Visina okvira

7.2 cm

Sučelja

USB

Sučelja

RS-485

Prikaz (detalji)

LCD grafički prikaz 192x160 piksela

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1402012 TDE Instruments DPM72-MPN digitalni ugradbeni mjerni uređaj

Podatkovna tablica 1402012 TDE Instruments DPM72-MPN digitalni ugradbeni mjerni uređaj

Upute za rad i sigurnost

Upute za rad i sigurnost 1402012 TDE Instruments DPM72-MPN digitalni ugradbeni mjerni uređaj

Upute za rad i sigurnost 1402012 TDE Instruments DPM72-MPN digitalni ugradbeni mjerni uređaj

Opis

Inovativni, individualni i višenamjenski: Mjerni uređaji DPM72-MP+ i DPM72-MPN+ za električne varijable karakteriziraju opsežne funkcije i mogućnosti konfiguracije. Prikladni za mjerenje opsežnih vrsta mjerenja (volt AC/DC, struja AC/DC, frekvencija, snaga, kosinus phi), mjerni uređaji opremljeni su opsežnim funkcijama. Individualna konfiguracija uređaja i prijenos svih izmjerenih vrijednosti u stvarnom vremenu zajamčen je Modbus sučeljem. To znači da se mjerni uređaji DPM72 mogu koristiti na različite načine i omogućuju širok raspon industrijskih primjena. Višenamjenski mjerni uređaji traženi su prije svega u području nadzora podataka o strojevima i pogonu te su prikladni za modernizaciju zastarjelih sustava, jer su posebno prikladni za naknadnu ugradnju. Osim toga, mogu se pričvrstiti na DIN tračnice kao i na druge podloge pomoću odgovarajućih rupa u kućištu.

Opsežna prilagodba softvera

Mjerni uređaji se mogu individualno postaviti pomoću softvera za konfiguraciju "Digalox Manager". Jednom postavljen, DPM72 prenosi vaša očitanja pouzdano iu stvarnom vremenu. Softver omogućuje očitavanje izmjerenih vrijednosti u memoriji mjerenja, koje se zatim mogu grafički evaluirati i izvesti kao CSV datoteka.

sklopni izlazi

Dva galvanski izolirana alarmna izlaza omogućuju aktiviranje alarma i provođenje procesa uključivanja ili isključivanja kada se dosegnu pojedinačno podesive vrijednosti praga.

Modbus sučelje

RS485 Modbus sučelje mjernih uređaja DPM72 omogućuje konfiguraciju i prijenos svih izmjerenih vrijednosti. RS485 Modbus protokol odgovara utvrđenom industrijskom standardu, što znači da se mjerni uređaji DPM72 s Modbus sučeljem mogu univerzalno kombinirati s postojećim Modbus uređajima drugih proizvođača. Prije svega, to omogućuje neproblematičnu modernizaciju sustava starijih ili tehnički zastarjelih strojeva (retrofit) bez njihove zamjene, što je skupo i dugotrajno.

Ovaj tekst je strojno preveden.

Izvedba

  • USB sučelje, galvanski izolirano; alarmi izlazi s podesivim graničnim vrijednostima, galvanski izolirani; računalni softver za pojedinačnu konfiguraciju i snimanje mjernih podataka

Isporuka uključuje

  • TDE Instruments DPM72-MP Digalox DPM72-MPN grafički DIN-mjerač za 500 V/60 mV DC s više zaslona i RGB pozadinskim osvjetljenjem, napon: AC 0-500 V

Napomene

Micro USB kabel nije uključen. Digalox® Manager softver dostupan za preuzimanje.

Zahtjevi za sustav

  • Windows Vista, 7 ili 8 (.Net Framework 4)
