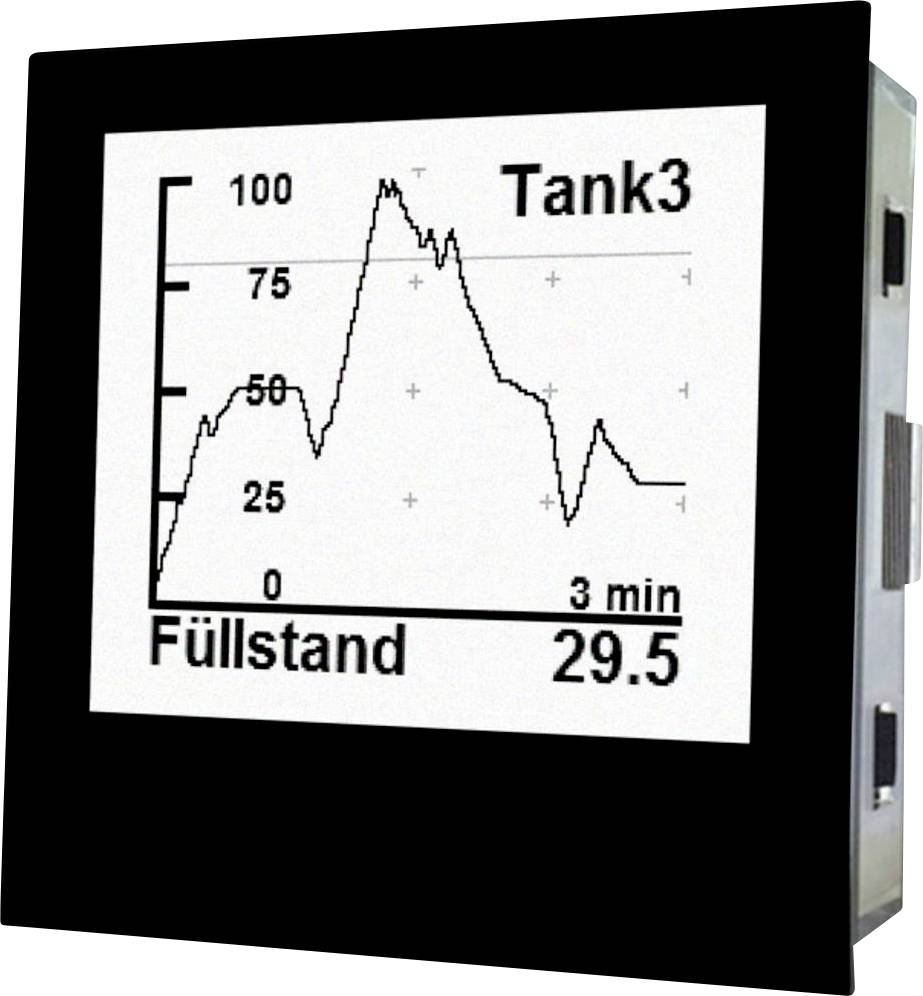

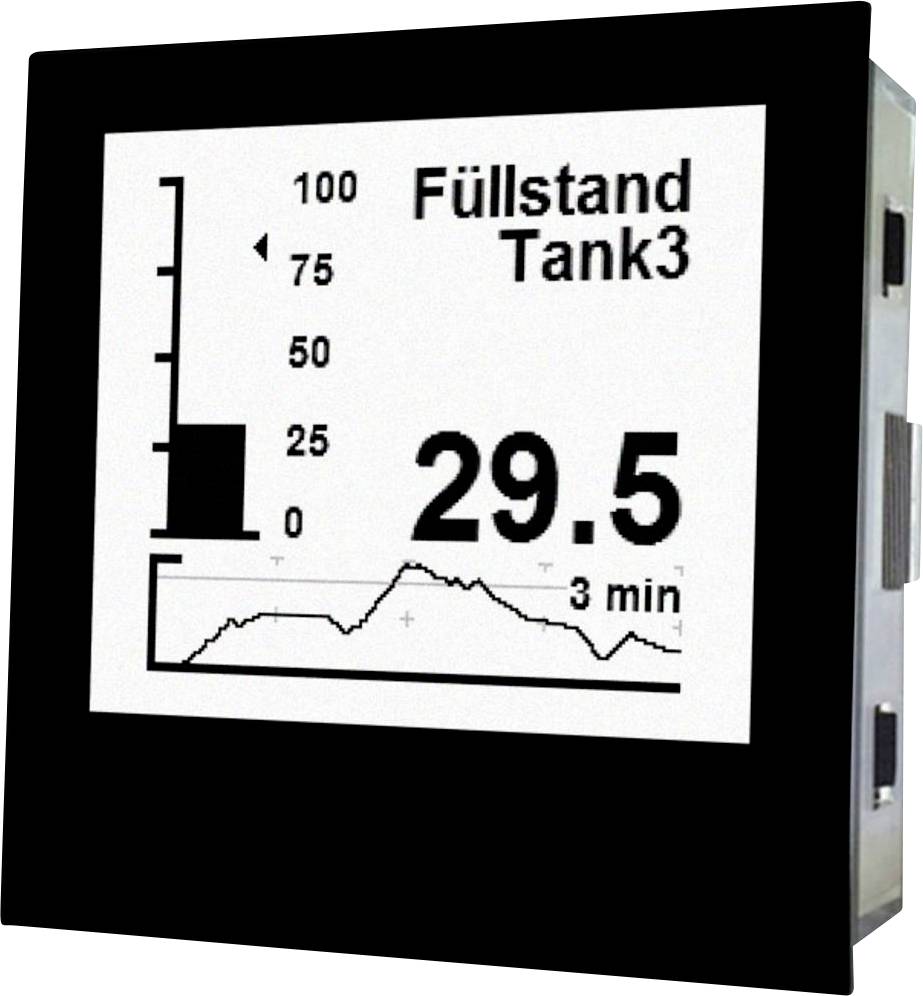

TDE Instruments Digalox DPM72-MPPA-RS485 prikaz procesa
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
2 kom. - zaliha Njemačka
Broj
Ukupno (229,99 € / komad)
229,99 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Tehnički podaci
- Vrsta proizvoda
prikaz procesa
- Mjerna funkcija
napon DC
struja DC
struja
- Mjerno područje (min.)
-30 V
0 V
2 V
0 mA
4 mA
- Tip
Digalox DPM72-MPPA-RS485
- Mjerni raspon (maks.)
30 V
10 V
5 V
20 mA
- Tehnologija prikaza
LCD
IP65 (sprijeda)
- Širina za ugradnju
68 mm
- Zaslon (brojevi)
9999
- Ugradbena visina
68 mm
- Radni napon
12 V DC/AC
24 V DC/AC
- dim.
(D x Š x V) 59 x 72 x 72 mm
- Težina
149 g
- Pogonski napon maks.
24 V DC/AC
- min. pogonski napon
12 V DC/AC
- Osvjetljenje zaslona
RGB
plavo
zeleno
crveno
bijelo
- Posebne značajke
dvostruka skala
podesive jedinice
- Dubina ugradnje
56 mm
- Boja
crna
- Širina
72 mm
- Visina
72 mm
- Dužina
59 mm
- Širina okvira
7.2 cm
- Visina okvira
7.2 cm
- Sučelja
1 x RS 485 Modbus RTU
- Sučelja
RS-485
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2352376 TDE Instruments Digalox DPM72-MPPA-RS485 prikaz procesa
Upute za rad i sigurnost
Upute za rad i sigurnost 2352376 TDE Instruments Digalox DPM72-MPPA-RS485 prikaz procesa
Opis
Inovativni, individualni i višenamjenski: Mjerni uređaji DPM72-MP+ i DPM72-MPN+ za električne varijable karakteriziraju opsežne funkcije i mogućnosti konfiguracije. Prikladni za mjerenje opsežnih vrsta mjerenja (volt AC/DC, struja AC/DC, frekvencija, snaga, kosinus phi), mjerni uređaji opremljeni su opsežnim funkcijama. Individualna konfiguracija uređaja i prijenos svih izmjerenih vrijednosti u stvarnom vremenu zajamčen je Modbus sučeljem. To znači da se mjerni uređaji DPM72 mogu koristiti na različite načine i omogućuju širok raspon industrijskih primjena. Višenamjenski mjerni uređaji traženi su prije svega u području nadzora podataka o strojevima i pogonu te su prikladni za modernizaciju zastarjelih sustava, jer su posebno prikladni za naknadnu ugradnju. Osim toga, mogu se pričvrstiti na DIN tračnice kao i na druge podloge pomoću odgovarajućih rupa u kućištu.
Opsežna prilagodba softvera
Mjerni uređaji se mogu individualno postaviti pomoću softvera za konfiguraciju "Digalox Manager". Jednom postavljen, DPM72 prenosi vaša očitanja pouzdano iu stvarnom vremenu. Softver omogućuje očitavanje izmjerenih vrijednosti u memoriji mjerenja, koje se zatim mogu grafički evaluirati i izvesti kao CSV datoteka.
sklopni izlazi
Dva galvanski izolirana alarmna izlaza omogućuju aktiviranje alarma i provođenje procesa uključivanja ili isključivanja kada se dosegnu pojedinačno podesive vrijednosti praga.
Modbus sučelje
RS485 Modbus sučelje mjernih uređaja DPM72 omogućuje konfiguraciju i prijenos svih izmjerenih vrijednosti. RS485 Modbus protokol odgovara utvrđenom industrijskom standardu, što znači da se mjerni uređaji DPM72 s Modbus sučeljem mogu univerzalno kombinirati s postojećim Modbus uređajima drugih proizvođača. Prije svega, to omogućuje neproblematičnu modernizaciju sustava starijih ili tehnički zastarjelih strojeva (retrofit) bez njihove zamjene, što je skupo i dugotrajno.
Ovaj tekst je strojno preveden.
Opsežna prilagodba softvera
Mjerni uređaji se mogu individualno postaviti pomoću softvera za konfiguraciju "Digalox Manager". Jednom postavljen, DPM72 prenosi vaša očitanja pouzdano iu stvarnom vremenu. Softver omogućuje očitavanje izmjerenih vrijednosti u memoriji mjerenja, koje se zatim mogu grafički evaluirati i izvesti kao CSV datoteka.
sklopni izlazi
Dva galvanski izolirana alarmna izlaza omogućuju aktiviranje alarma i provođenje procesa uključivanja ili isključivanja kada se dosegnu pojedinačno podesive vrijednosti praga.
Modbus sučelje
RS485 Modbus sučelje mjernih uređaja DPM72 omogućuje konfiguraciju i prijenos svih izmjerenih vrijednosti. RS485 Modbus protokol odgovara utvrđenom industrijskom standardu, što znači da se mjerni uređaji DPM72 s Modbus sučeljem mogu univerzalno kombinirati s postojećim Modbus uređajima drugih proizvođača. Prije svega, to omogućuje neproblematičnu modernizaciju sustava starijih ili tehnički zastarjelih strojeva (retrofit) bez njihove zamjene, što je skupo i dugotrajno.
Ovaj tekst je strojno preveden.
Napomene
Softver Digalox® Manager dostupan za preuzimanje.
Zahtjevi za sustav
- Windows Vista, 7 ili 8
