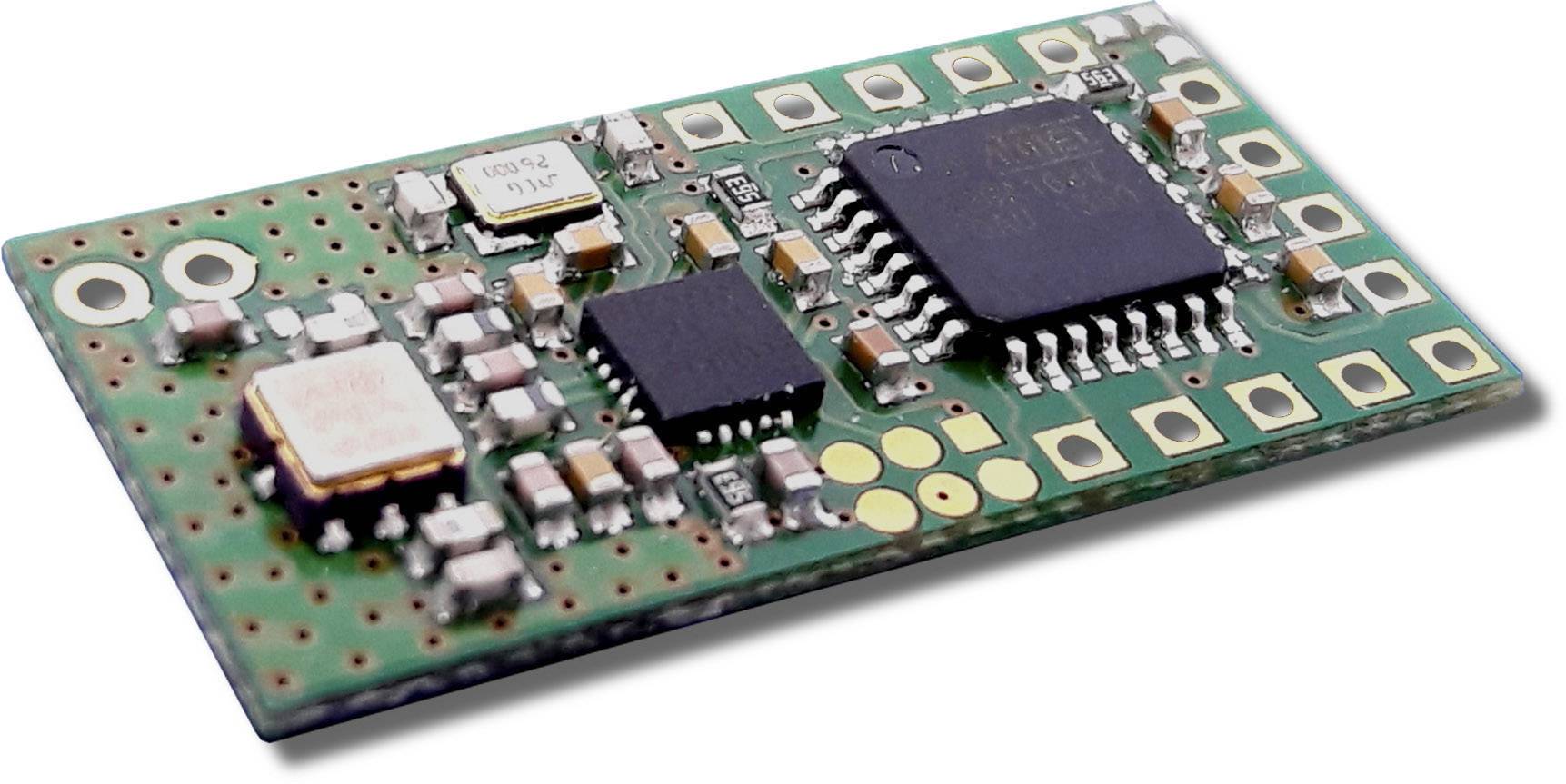

SVS Nachrichtentechnik CX-12 T odašiljač modul Domet (maks. u otvorenom polju): 1000 m 2 V/DC, 3.6 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
100 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
36,99 €
3
4% = 1,61 €
35,38 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (36,99 € / komad)
36,99 €
sa PDV-om
Istaknuti proizvodi i detalji
SVS Nachrichtentechnik CX-12 T odašiljač modul Domet (maks. u otvorenom polju): 1000 m 2 V/DC, 3.6 V/DC
- Made in Germany
- Domet u slobodnom prostoru do 1000 m.
- Niska potrošnja energije
Tehnički podaci
- Vrsta proizvoda
odašiljač modul
- Tip
CX-12 T
- Radni napon
2 V/DC
3.6 V/DC
- dim.
(D x Š x V) 31.4 x 15.2 x 3 mm
- Visina
3 mm
- Dužina
31.4 mm
- Širina
15.2 mm
- Izvedba
modul
1000 m
- Prijenos frekvencije
433,62 und 434,22 MHz
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 192431 SVS Nachrichtentechnik CX-12 T odašiljač modul Domet (maks. u otvorenom polju): 1000 m 2 V/DC, 3.6 V/DC
Opis
Predajnički modul CX-12 T omogućuje prijenos 4 digitalna stanja i jednu analognu vrijednost na radio modul ili prijemnik radio serije SH-12.
Sve dok je aktivan barem jedan digitalni ulaz, modul odašiljača šalje podatkovne pakete na radio prijamnik. Četiri stanja digitalnog ulaza i analogna vrijednost prenose se između GND i VCC sa svakim paketom podataka. Deaktivacija digitalnog ulaza uzrokuje slanje ISKLJUČENOG signala na prijemnik, koji zatim isključuje odgovarajući izlaz. Modularni i kompaktni dizajn s klinovima u rešetki 2,54 mm omogućuje fleksibilnu upotrebu u širokom spektru aplikacija.
Izlazi, na primjer za upravljanje LED-ima i piezo-diskom, pružaju informacije o funkciji i ponašanju prijenosa te ukazuju na status napajanja na odašiljačkom modulu i prijemniku. Drugi izlaz daje informacije o kvaliteti radio veze. RSSI vrijednost zadnjeg prijenosa ovdje se u analognom obliku prikazuje na modulu odašiljača.
Za programe koji zahtijevaju posebno nisku potrošnju energije, izlaz VCC zadržavanja može se koristiti za prekid napajanja odgovarajućim ožičenjem.
Radio odašiljači radio serije SH-12 rade s izuzetno malim smetnjama zbog svojih posebnih svojstava prijenosa. Radio-prijenosom osjetljivim na smetnje s izuzetno kratkim reakcijskim vremenima mogu se postići dometi od preko 1000 m.
Za jake uskopojasne smetnje ili uporabu nekoliko paralelnih radio sustava, radna frekvencija može se podesiti prema individualnim potrebama. Radio serijom SH-12 može se upravljati i jednosmjerno i dvosmjerno. S dvosmjernom komunikacijom, odašiljač automatski prilagođava svoje ponašanje u prijenosu kvaliteti radio veze. Odašiljači su tvornički programirani s uzastopnim serijskim brojem. To osigurava veću sigurnost i čini svaki odašiljač jedinstvenim.
Ovaj tekst je strojno preveden.
Sve dok je aktivan barem jedan digitalni ulaz, modul odašiljača šalje podatkovne pakete na radio prijamnik. Četiri stanja digitalnog ulaza i analogna vrijednost prenose se između GND i VCC sa svakim paketom podataka. Deaktivacija digitalnog ulaza uzrokuje slanje ISKLJUČENOG signala na prijemnik, koji zatim isključuje odgovarajući izlaz. Modularni i kompaktni dizajn s klinovima u rešetki 2,54 mm omogućuje fleksibilnu upotrebu u širokom spektru aplikacija.
Izlazi, na primjer za upravljanje LED-ima i piezo-diskom, pružaju informacije o funkciji i ponašanju prijenosa te ukazuju na status napajanja na odašiljačkom modulu i prijemniku. Drugi izlaz daje informacije o kvaliteti radio veze. RSSI vrijednost zadnjeg prijenosa ovdje se u analognom obliku prikazuje na modulu odašiljača.
Za programe koji zahtijevaju posebno nisku potrošnju energije, izlaz VCC zadržavanja može se koristiti za prekid napajanja odgovarajućim ožičenjem.
Radio odašiljači radio serije SH-12 rade s izuzetno malim smetnjama zbog svojih posebnih svojstava prijenosa. Radio-prijenosom osjetljivim na smetnje s izuzetno kratkim reakcijskim vremenima mogu se postići dometi od preko 1000 m.
Za jake uskopojasne smetnje ili uporabu nekoliko paralelnih radio sustava, radna frekvencija može se podesiti prema individualnim potrebama. Radio serijom SH-12 može se upravljati i jednosmjerno i dvosmjerno. S dvosmjernom komunikacijom, odašiljač automatski prilagođava svoje ponašanje u prijenosu kvaliteti radio veze. Odašiljači su tvornički programirani s uzastopnim serijskim brojem. To osigurava veću sigurnost i čini svaki odašiljač jedinstvenim.
Ovaj tekst je strojno preveden.
Izvedba
- Prijenos 4 digitalna stanja i 1 analogne vrijednosti 2-, 4-, 5- i 5-pinski redovi pinova, mreža 2,54 mm Ulazi: 1x digitalni: podešavanje frekvencije 4x digitalni: D1 do D4 (npr. Ulazi tipke) 1x analogni: izlazi vrijednosti napona: 2x digitalno: npr. za upravljanje LED diodama 1x digitalno: upravljanje piezo diskom 1x digitalno: upravljanje potporom za napajanje 1x analogni: filtrirani PWM signal prijemnika RSSI 2 podesive frekvencije radio i prijenos signala s niskim smetnjama s povratnim informacijama Kontrolne funkcije: 4 digitalna ulaza + 1 analogni ulaz Potrošnja struje: Odašiljanje: 6,5 mA / stanje pripravnosti: 0,1uA Raspon temperature: -20 ° C do + 65 ° C
Isporuka uključuje
- SVS CX-12 T/ 01280.00 multifunkcijski odašiljač 434 MHz CX-12T Mod
Napomene
Nije uključena antena
Prikladni prijemnici i moduli - pogledajte dodatnu dodatnu opremu.
Raspon slobodnog polja postiže se samo u optimalnim uvjetima.
Achtung: Proizvodi radio serije SH-7 nisu kompatibilni s proizvodima radio serije SH-12.
