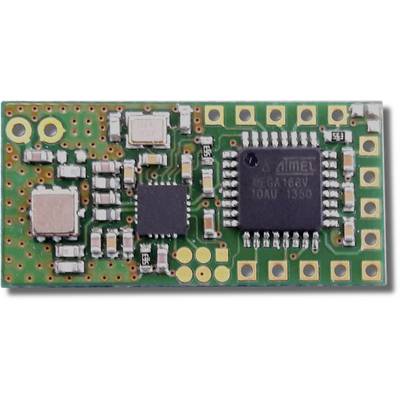

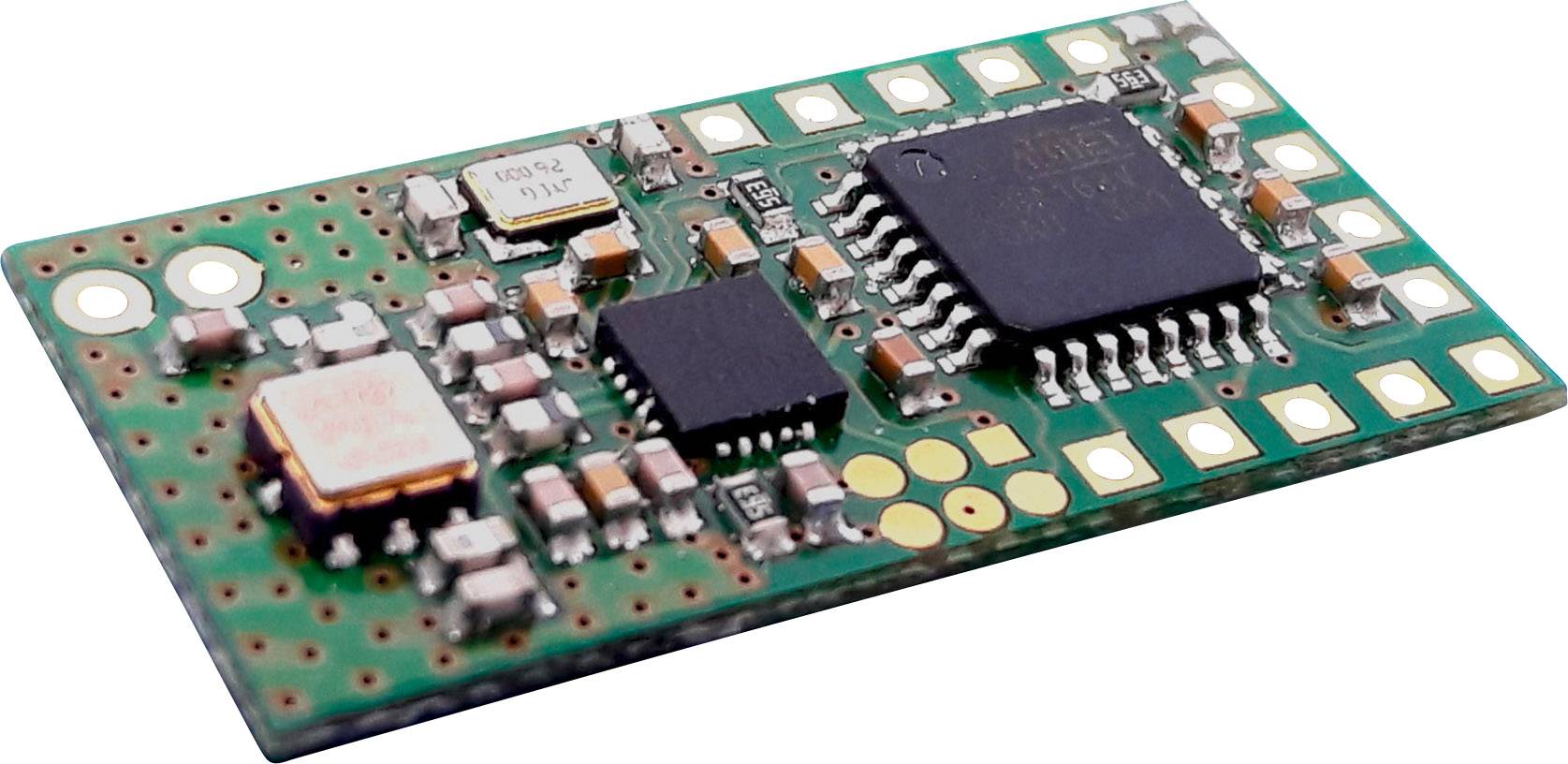

SVS Nachrichtentechnik CX-12 R modul komplet Domet (maks. u otvorenom polju): 1000 m 2 V/DC, 3.6 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
157 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
36,99 €
3
4% = 1,61 €
35,38 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (36,99 € / komad)
36,99 €
sa PDV-om
Istaknuti proizvodi i detalji
SVS Nachrichtentechnik CX-12 R modul komplet Domet (maks. u otvorenom polju): 1000 m 2 V/DC, 3.6 V/DC
- Made in Germany
- Domet u slobodnom prostoru do 1000 m.
- Niska potrošnja energije
Tehnički podaci
- Vrsta proizvoda
modul komplet
- Tip
CX-12 R
- Radni napon
2 V/DC
3.6 V/DC
- dim.
(D x Š x V) 31.4 x 15.2 x 3 mm
- Visina
3 mm
- Dužina
31.4 mm
- Širina
15.2 mm
- Izvedba
modul
1000 m
- Prijenos frekvencije
433,62 und 434,22 MHz
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 192443 SVS Nachrichtentechnik CX-12 R modul komplet Domet (maks. u otvorenom polju): 1000 m 2 V/DC, 3.6 V/DC
Opis
Modul prijemnika CX-12 R prima i procjenjuje podatke primljene od odašiljača serije SH-12. Informacije se iznose kao 4-bitna riječ putem CMOS izlaza za daljnju upotrebu. Sve dok se primaju valjani podaci, odgovarajući izlazi prijemnog modula ostaju aktivni i isključuju se odmah po primanju signala isključenja. Ako se signal isključenja ne primi zbog radijskog prekida, izlazi na prijemnom modulu ostaju aktivni 1,5 s nakon završetka prijema podataka. Uz digitalne izlaze, dostupan je i analogni izlaz za izlaz poslane analogne vrijednosti. Modularni i kompaktni dizajn s klinovima u rešetki 2,54 mm omogućuje fleksibilnu upotrebu u širokom spektru aplikacija.
Da bi se naredba izvodila s odašiljača, prvo se mora podučavati na prijemnom modulu. Ovisno o vašim zahtjevima, može se podučavati do 60 odašiljača sa svim tipkama ili pojedinačnim tipkama odašiljača u modulu prijamnika.
Izlazi, na primjer za upravljanje LED-ima i piezo disk, pružaju informacije o funkciji i ponašanju prijenosa i ukazuju na status napajanja predajnika i modula prijemnika. Način uštede energije dostupan je za programe s ograničenim napajanjem. Ovdje se prijemnim modulom radi na taktizirani način, što značajno smanjuje potrošnju energije. Uz pomoć analognog ulaza, na primjer, opskrbni napon na modulu prijemnika može se prenijeti na odašiljač. Razina ove analogne vrijednosti prikazuje se na odašiljaču u 3 faze.
Radio moduli radio serije SH-12 rade s izuzetno malim smetnjama zbog svojih posebnih svojstava prijenosa. Radio-prijenosom osjetljivim na smetnje s izuzetno kratkim reakcijskim vremenima mogu se postići dometi od preko 1000 m.
Za jake uskopojasne smetnje ili uporabu nekoliko paralelnih radio sustava, radna frekvencija može se podesiti prema individualnim potrebama. Radio serijom SH-12 može se upravljati i jednosmjerno i dvosmjerno. S dvosmjernom komunikacijom, odašiljač automatski prilagođava svoje ponašanje u prijenosu kvaliteti radio veze.
Ovaj tekst je strojno preveden.
Da bi se naredba izvodila s odašiljača, prvo se mora podučavati na prijemnom modulu. Ovisno o vašim zahtjevima, može se podučavati do 60 odašiljača sa svim tipkama ili pojedinačnim tipkama odašiljača u modulu prijamnika.
Izlazi, na primjer za upravljanje LED-ima i piezo disk, pružaju informacije o funkciji i ponašanju prijenosa i ukazuju na status napajanja predajnika i modula prijemnika. Način uštede energije dostupan je za programe s ograničenim napajanjem. Ovdje se prijemnim modulom radi na taktizirani način, što značajno smanjuje potrošnju energije. Uz pomoć analognog ulaza, na primjer, opskrbni napon na modulu prijemnika može se prenijeti na odašiljač. Razina ove analogne vrijednosti prikazuje se na odašiljaču u 3 faze.
Radio moduli radio serije SH-12 rade s izuzetno malim smetnjama zbog svojih posebnih svojstava prijenosa. Radio-prijenosom osjetljivim na smetnje s izuzetno kratkim reakcijskim vremenima mogu se postići dometi od preko 1000 m.
Za jake uskopojasne smetnje ili uporabu nekoliko paralelnih radio sustava, radna frekvencija može se podesiti prema individualnim potrebama. Radio serijom SH-12 može se upravljati i jednosmjerno i dvosmjerno. S dvosmjernom komunikacijom, odašiljač automatski prilagođava svoje ponašanje u prijenosu kvaliteti radio veze.
Ovaj tekst je strojno preveden.
Izvedba
- Prijenos 4 digitalna stanja i 1 analogne vrijednosti 2, 4, 5 i 5-polnih redova pinova, mreža 2,54 mm Ulazi: 1x analogni: npr. Za smanjeni napon napajanja 1x digitalni: Postavljanje frekvencije 1x digitalni: Postavljanje načina uštede energije 1x digitalni: Izbor načina učenja i brisanja Izlazi: 4x digitalni: D1 do D4 CMOS 3,3 V visoko aktivni 2x digitalni: npr. Za upravljanje LED diodama 1x digitalni: upravljanje piezo diskom 1x analogni: Filtrirani PWM signal rekorda. Analogna vrijednost 2 prilagodljive frekvencije Sigurni prijenos signala s niskim smetnjama Radio sustav s povratnim informacijama Kontrolne funkcije: 4 digitalna ulaza + 1 analogni ulaz Potrošnja struje: u stanju pripravnosti 18,2 mA (takta 1,4 mA) pri 3,3 V Područje temperature: -20 ° C do + 65 ° C
Isporuka uključuje
- Prijamnik SVS 01250.01 doseg maks. (U otvorenom polju): 1000 m 2 V / DC, 3,6 V / DC
Napomene
Nije uključena antena.
Prikladni odašiljači i moduli - pogledajte dodatnu dodatnu opremu.
Raspon slobodnog polja postiže se samo u optimalnim uvjetima.
Achtung: Proizvodi radio serije SH-7 nisu kompatibilni s proizvodima radio serije SH-12.
