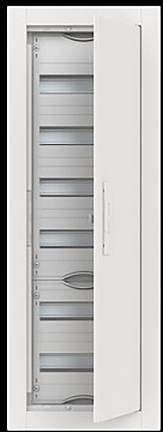

Slika slična
Striebel & John 2CPX052609R9999 CU16V razvodni ormar podžbukna Broj raspodjela = 12 Broj redova = 6 Content 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
razvodni ormar
Broj raspodjela
12
Broj redova
6
Vrsta montaže
podžbukna
Širina
365 mm
Tehnički podaci
- Visina: 1014 mm
- Širina: 365 mm
- Dubina: 125 mm
- Montažna ploča uključena: ne
- Ugradna dubina: 110 mm
- Moguć uzgoj: ne
- Vrsta ugradnje: Ugradbena
- Boja: bijela
- RAL broj: 9016
- Stupanj zaštite (IP): IP30
- Širina ugradnje: 307 mm
- Visina ugradnje: 992 mm
- Vrsta poklopca: Vrata
- Dizajn poklopca: zatvoren
- Vrsta vrata: jednostavna
- Prozirni poklopac/vrata: ne
- S bravom: da
- Unutarnja dubina: 76 mm
- Broj redova: 6
- Širina u jedinicama podjele: 12
- Materijal kućišta: čelik
- EMC verzija: ne
- Vrata sa signalom za prolaz: ne
- Vrsta zatvaranja: ostalo
- Priključni blok za uzemljenje: da
- Priključni blok neutralnog vodiča: da
- DIN šina: da
- Vrsta proizvoda
razvodni ormar
- Broj raspodjela
12
- S PE i N-stezaljkama
da
- Broj redova
6
- Vrsta montaže
podžbukna
- Širina
365 mm
- Visina
1014 mm
- dim.
(Š x V x D) 365 x 1014 x 125 mm
- Dubina
125 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3548042 Striebel & John 2CPX052609R9999 CU16V razvodni ormar podžbukna Broj raspodjela = 12 Broj redova = 6 Content 1 St.
Opis
Serija malih razvodnih ormara ComfortLine Compact dizajnirana je za ugradnju u šupljine/zid. Impresioniraju mnogim novim i jedinstvenim tehničkim značajkama.
Razmak redova od 125 mm omogućuje jednostavnu i učinkovitu ugradnju uređaja na DIN šinu. Zahvaljujući QMS mrežnom sustavu, proširenje razvodnim pločama i kombiniranim setovima može se individualno implementirati prema zahtjevima kupca. Kućišta se isporučuju s okvirom i vratima. Diskretan dizajn okvira omogućuje izbočenje zida od samo 15 mm, a integrirana kompenzacija žbuke prilagođava mali razdjelnik svakom okruženju. Zahvaljujući maloj dubini ugradnje od 110 mm, male razvodne kutije mogu se lako montirati u šuplje zidove s jednostavnim oblaganjem. Poseban set za šuplje zidove značajno pojednostavljuje i ubrzava ugradnju u šuplje zidove, pretvarajući svaku malu razvodnu ploču u razvodnu ploču za šuplje zidove. Kućišta imaju otvore na vrhu, dnu, bočnim stranama i stražnjoj strani za uvod kabela. Standardni uklonjivi klizač za kabelski ulaz značajno pojednostavljuje i ubrzava ožičenje.
Ovaj tekst je strojno preveden.
Razmak redova od 125 mm omogućuje jednostavnu i učinkovitu ugradnju uređaja na DIN šinu. Zahvaljujući QMS mrežnom sustavu, proširenje razvodnim pločama i kombiniranim setovima može se individualno implementirati prema zahtjevima kupca. Kućišta se isporučuju s okvirom i vratima. Diskretan dizajn okvira omogućuje izbočenje zida od samo 15 mm, a integrirana kompenzacija žbuke prilagođava mali razdjelnik svakom okruženju. Zahvaljujući maloj dubini ugradnje od 110 mm, male razvodne kutije mogu se lako montirati u šuplje zidove s jednostavnim oblaganjem. Poseban set za šuplje zidove značajno pojednostavljuje i ubrzava ugradnju u šuplje zidove, pretvarajući svaku malu razvodnu ploču u razvodnu ploču za šuplje zidove. Kućišta imaju otvore na vrhu, dnu, bočnim stranama i stražnjoj strani za uvod kabela. Standardni uklonjivi klizač za kabelski ulaz značajno pojednostavljuje i ubrzava ožičenje.
