Name: Spelsberg 73442401 AK 24 mali razvodnik profilna šina Broj raspodjela = 24 Broj redova = 2 Content 1 St.
Brand: Spelsberg
SKU: 3628620

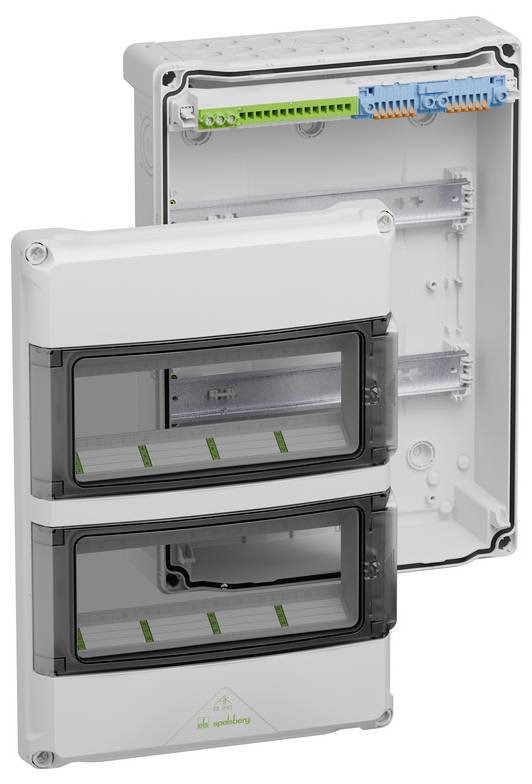

Bijela kutija za elektrodistribuciju s dva tamno zatamnjena šarnirna prednja poklopca otvorena, otkrivajući unutarnje vodiče priključaka i montažne tračnice.

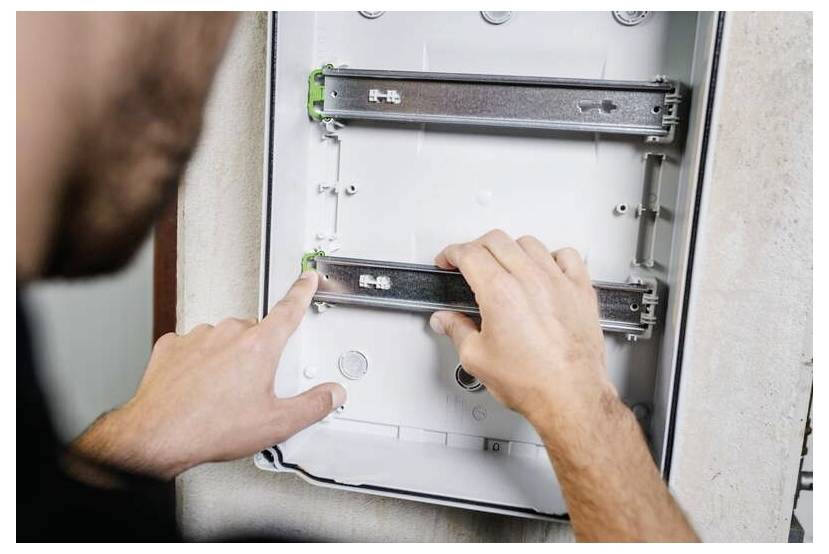

Osoba koja instalira metalnu konzolu za električni panel, prilagođavajući donju šinu unutar zidnom ormariću.

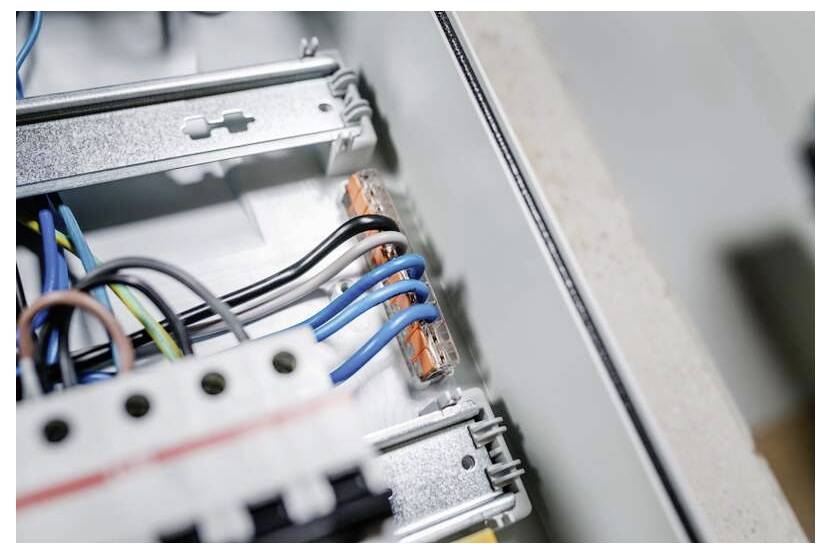

Detaljan prikaz elektrokablova unutar razvodnog ploče, s plavim i crnim kabelima spojenim na blok terminala.

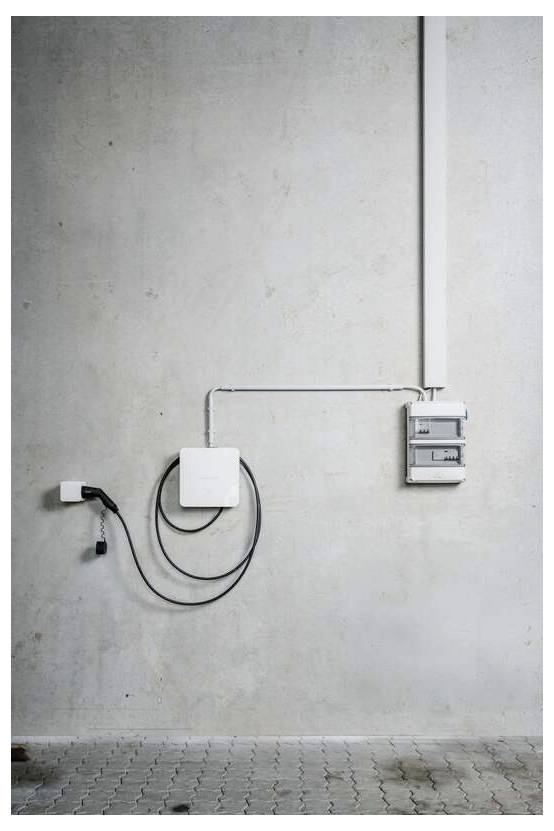

Električna instalacija na zidu s kanalima, razdelnicama, motanom kablom i pločom s osiguračima na običnom betonskom zidu.

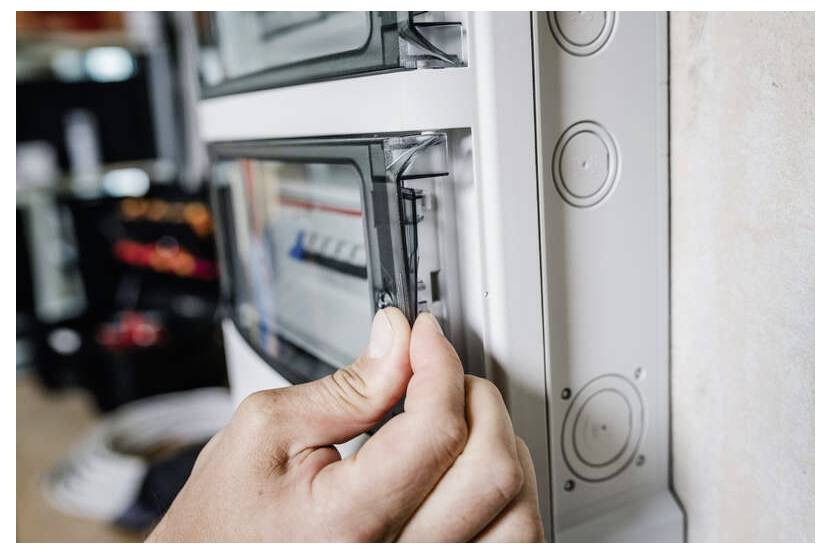

Ruka koja otvara poklopac eletričnog panela kako bi se pristupilo sklopkama struje unutar zidnog razvodnog ormara.

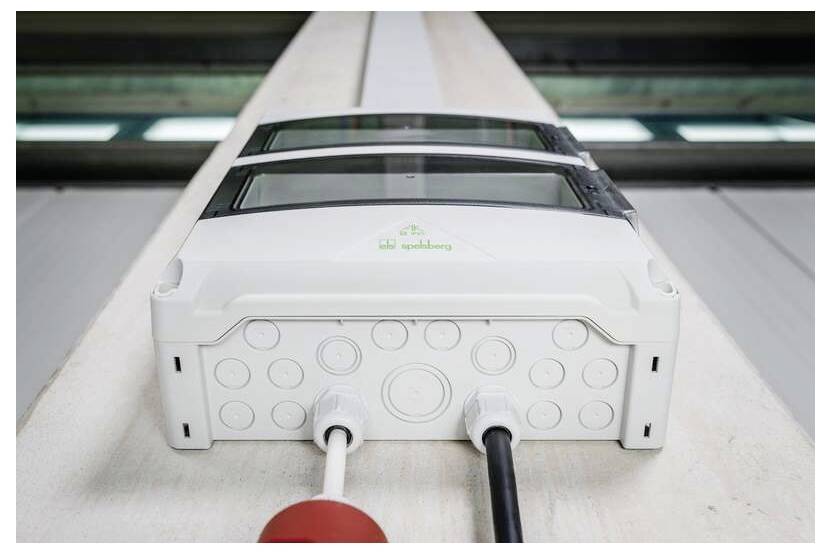

Bijela električna razdelna kutija na transportnoj traci s crvenim i crnim kablima uključenim na prednjoj strani, prikazana u industrijskom okruženju.

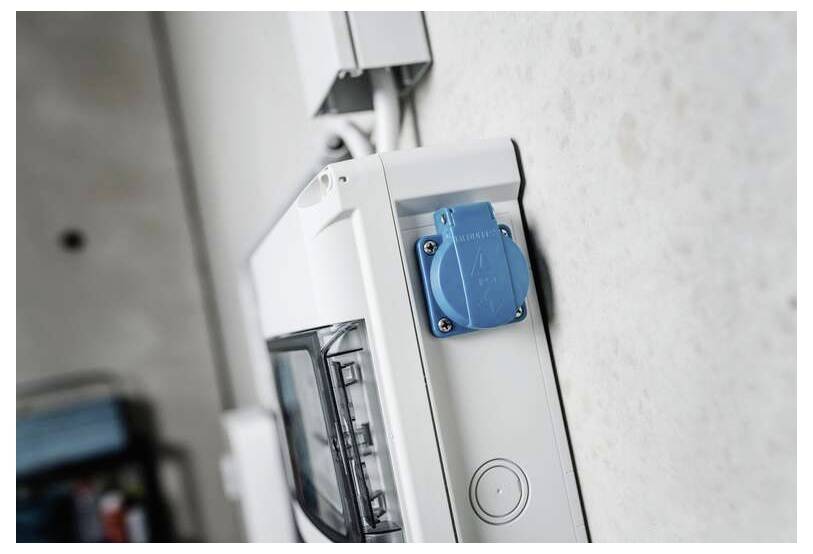

Bijela električna kontrolna kutija na zidu s plavom industrijskom utičnicom i vidljivim kanalom.

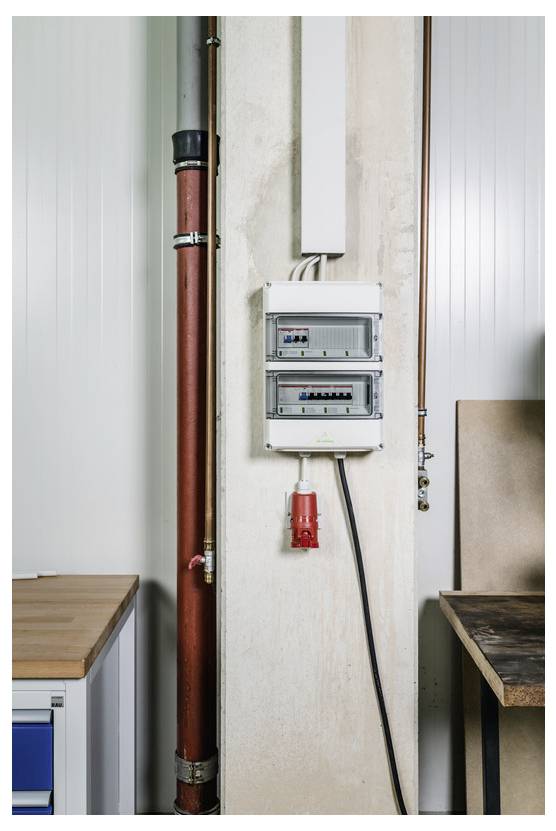

Električni panel i crvena cijev instalirani na nedovršenoj unutarnjoj zidu između radnih stolova, s kabelom koji se spušta dolje do crvene kutije za utičnicu.

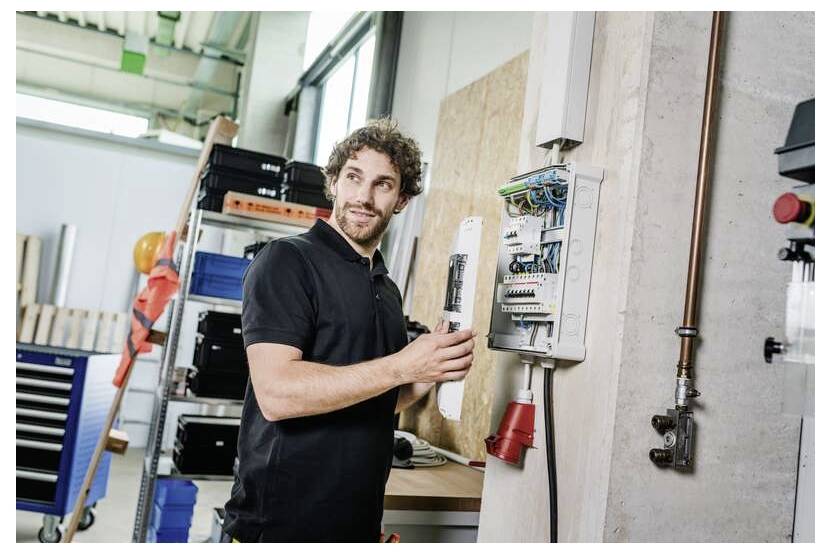

Tehničar koji inspektira električni kontrolni panel u radionici, drži otvorena vrata blizu alata i polica za pohranu.

1/9

Vrsta proizvoda

mali razvodnik

Broj raspodjela

Broj redova

Vrsta montaže

profilna šina

Širina

290 mm

Tehnički list (PDF)

Nije dostupno

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Spelsberg 73442401 AK 24 mali razvodnik profilna šina Broj raspodjela = 24 Broj redova = 2

Samozatvarajuće, mekane membrane za umetanje na jednom kraju kutije.
Unaprijed izbušene rupe za kabelske uvodnice ili dvostruke membranske konektore na drugom kraju kutije.
Kutija se može rotirati za 180°
Standardne šine koje se mogu montirati bez alata
Udubljenja za 5-polni WAGO priključak 221 od 6 mm² u podnožju kutije

Tehnički podaci

Vrsta proizvoda: mali razvodnik

Broj raspodjela: 24

Broj redova: 2

Vrsta montaže: profilna šina

Boja: siva

Širina: 290 mm

Visina: 124 mm

dim.: (Š x V x D) 290 x 124 x 407 mm

Dubina: 407 mm

Sadržaj: 1 St.

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3628620 Spelsberg 73442401 AK 24 mali razvodnik profilna šina Broj raspodjela = 24 Broj redova = 2 Content 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3628620 Spelsberg 73442401 AK 24 mali razvodnik profilna šina Broj raspodjela = 24 Broj redova = 2 Content 1 St.

Opis

Mali razvodni ormar, s IP65 zaštitom, 2-redni, 24 dostupne modularne jedinice, nazivni radni napon: 400 V AC, nazivni napon izolacije: 1000 V AC, 1500 V DC, samobrtvljenje, mekane membrane za uvod kabela na vrhu za uvod kabela bez alata, metrički otvori na dnu za univerzalne kabelske ulaze s kabelskim uvodnicama i/ili dvostrukim membranskim priključcima, za standardnu unutarnju ugradnju

PE/N priključni blok, koji se sastoji od: PE priključnog bloka s 3 vijčane stezaljke 2,5-16 mm² i 14 utičnih stezaljki 0,75-4 mm², 2 N modula (spojena kratkospojnikom) svaki s 2 vijčane stezaljke 2,5-16 mm² i 6 utičnih stezaljki 0,75-4 mm² s polugom za otpuštanje vodiča bez alata

Ovaj tekst je strojno preveden.
