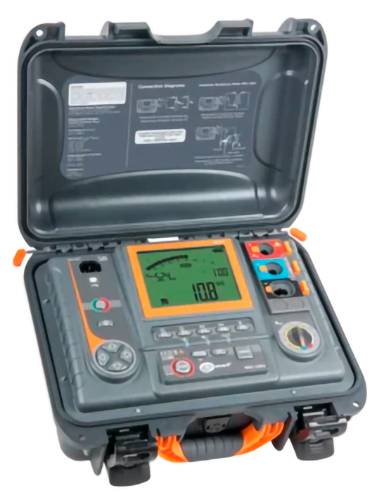

Sonel Isolationsqualitäts-Analysator MIC-15K1 mjerač izolacije 15000 V
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (6.409,00 € / komad)
6.409,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Sonel Isolationsqualitäts-Analysator MIC-15K1 mjerač izolacije 15000 V
- Ispitivanja uređaja za zaštitu od prenapona (SPD).
- Indikator djelomičnog pražnjenja (PDI).
- Mjerenje struja polarizacije i depolarizacije (PDC).
- Dijagnoza izolacijskih sustava putem standardnih mjerenja IR, DAR, PI, SV, RT, DD.
- Električni otpor ispitnih uzoraka - indikacija probojnog napona.
- Visoka imunost na elektromagnetske smetnje jamči neprekidan rad u elektranama i u neposrednoj blizini visokonaponskih vodova do 1200 kV AC i 800 kV DC.
- Postupno povećanje ispitnog napona tijekom određenog vremena (RT - ramp test) omogućuje lokalno otkrivanje djelomičnih pražnjenja na ispitivanom objektu.
- Učinkovit inverter snage od ~150 W omogućuje precizno određivanje kratkih spojeva sljedećim metodama: vizualnom metodom (kada su vodovi i kabeli vidljivi cijelom svojom duljinom), reflektometrom, seizmičko-akustičnim detektorom valova ili A-okvirom za označavanje smjera kvara (međutim, vodič mora biti zakopan u zemlju i imati kontakt sa zemljom).
- Kompatibilan s vanjskim softverom.
- Memorija: 990 ćelija.
- Vrijeme rada s jednim punjenjem baterije: cca. 5 sati.
- Rad na nadmorskim visinama do 3000 m.
Tehnički podaci
- Vrsta proizvoda
mjerač izolacije
- Ispitni napon
15000 V
- Mjerna funkcija
izolacijski otpor
tvornički standard (vlastiti)
- Sučelja
USB
Bluetooth®
IP67
IP40
- Opskrba naponom
LiFePO4 baterija (13,2 V; 5,0 Ah)
- dim.
(D x Š x V) 390 x 308 x 172 mm
- Težina
6.6 kg
- Vrsta prikaza
LED segmenti
- Frekvencija (maks.)
60 Hz
- Područje frekvencije
60 Hz (max)
- Mjerno područje napona (maks.)
15000 V
- Kategorija mjerenja
CAT IV 1000 V
CAT IV 600 V
- Širina
308 mm
- Visina
172 mm
- Dužina
390 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 mjerač izolacije 15000 V
Upute za rad i sigurnost
Upute za rad i sigurnost 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 mjerač izolacije 15000 V
Opis
Ispitni instrument MIC-15k1 razvijen je za mjerenje izolacijskog otpora komponenti za proizvodnju energije i napajanje, npr.:
• Jednožilni i višežilni kabeli,
• Transformatori,
• Motori i generatori,
• Kondenzatori, izolatori i ostali uređaji smješteni u trafostanicama
Oni će biti korišteni.
Ovaj ispitivač izolacije posebno je prikladan za mjerenja u područjima s vrlo visokim elektromagnetskim smetnjama, npr. trafostanicama s 1200 kV AC i 800 kV DC. Zahvaljujući ispitnom naponu od 15 kV (prema NSI / NETA ATS-2009 TABLICE 100.1), ispitni uređaj može se koristiti za ispitivanje objekata s nazivnim naponom od 34,5 kV.
Funkcije
Visokoučinkoviti VN inverter s ispitnim naponom od 15 kV i strujom do 10 mA, pogodan za mjerenje izolacijskog otpora do 40 TΩ. Postizanje takvog rezultata čini ovo
Mjerni instrumenti bez konkurencije. Mjerenje otpora s 3 žice, provedeno s "GUARD" kabelom, eliminira površinske struje curenja uzrokovane kontaminiranom izolacijom, čime se povećava pouzdanost dobivenih rezultata.
Prikazane su sljedeće vrijednosti: omjer dielektrične apsorpcije DAR, indeks polarizacije PI i dielektrično pražnjenje DD (vrijeme mjerenja 60...5999 s).
Uređaj omogućuje korisniku procjenu stanja izolacije postupnim primjenom ispitnog napona (SV – Step Voltage) ili sporim povećanjem (RampTest – RT).
• SV metoda pokazuje je li dielektrik u dobrom stanju bez obzira na primijenjeni ispitni napon.
• RT metoda omogućuje procjenu karakteristika izolacijskog materijala. Uređaj za ispitivanje nježno povećava ispitni napon bez izlaganja ispitivanog objekta električnom naprezanju. Vrijeme i napon se bilježe kako bi se odredile vrijednosti pri kojima dolazi do pucanja izolacije ispitivanog objekta. Integrirani digitalni filtri s vremenima usrednjavanja od 10, 30, 60, 100 i 200 sekundi jamče stabilne rezultate mjerenja u područjima s visokom razinom magnetskih smetnji.
Setting punch
Vrlo korisna značajka je mogućnost stvaranja proboja u oštećenoj izolaciji. U slučaju otvorenih vodova, mjesto kvara obično se može vizualno odrediti. U slučaju kablova koji nisu vidljivi,
Ova metoda generira seizmičko-akustični val na mjestu rasjeda. Pod određenim uvjetima, energetsko pražnjenje se događa ciklički. Točna lokacija ispuštanja može se odrediti pomoću geofona. Mjerenje penetracije također omogućuje lokalizaciju sporadičnih pogrešaka, npr. tijekom kiše pomoću reflektometara. U slučaju kratkih spojeva sa zemljom, mogu se primijeniti metoda pada napona i A-okvir.
Automatsko spremanje mjerenja
Rezultati se mogu automatski spremiti. Broj ovisi o individualnim podacima za svako mjerenje.
Ovaj tekst je strojno preveden.
• Jednožilni i višežilni kabeli,
• Transformatori,
• Motori i generatori,
• Kondenzatori, izolatori i ostali uređaji smješteni u trafostanicama
Oni će biti korišteni.
Ovaj ispitivač izolacije posebno je prikladan za mjerenja u područjima s vrlo visokim elektromagnetskim smetnjama, npr. trafostanicama s 1200 kV AC i 800 kV DC. Zahvaljujući ispitnom naponu od 15 kV (prema NSI / NETA ATS-2009 TABLICE 100.1), ispitni uređaj može se koristiti za ispitivanje objekata s nazivnim naponom od 34,5 kV.
Funkcije
Visokoučinkoviti VN inverter s ispitnim naponom od 15 kV i strujom do 10 mA, pogodan za mjerenje izolacijskog otpora do 40 TΩ. Postizanje takvog rezultata čini ovo
Mjerni instrumenti bez konkurencije. Mjerenje otpora s 3 žice, provedeno s "GUARD" kabelom, eliminira površinske struje curenja uzrokovane kontaminiranom izolacijom, čime se povećava pouzdanost dobivenih rezultata.
Prikazane su sljedeće vrijednosti: omjer dielektrične apsorpcije DAR, indeks polarizacije PI i dielektrično pražnjenje DD (vrijeme mjerenja 60...5999 s).
Uređaj omogućuje korisniku procjenu stanja izolacije postupnim primjenom ispitnog napona (SV – Step Voltage) ili sporim povećanjem (RampTest – RT).
• SV metoda pokazuje je li dielektrik u dobrom stanju bez obzira na primijenjeni ispitni napon.
• RT metoda omogućuje procjenu karakteristika izolacijskog materijala. Uređaj za ispitivanje nježno povećava ispitni napon bez izlaganja ispitivanog objekta električnom naprezanju. Vrijeme i napon se bilježe kako bi se odredile vrijednosti pri kojima dolazi do pucanja izolacije ispitivanog objekta. Integrirani digitalni filtri s vremenima usrednjavanja od 10, 30, 60, 100 i 200 sekundi jamče stabilne rezultate mjerenja u područjima s visokom razinom magnetskih smetnji.
Setting punch
Vrlo korisna značajka je mogućnost stvaranja proboja u oštećenoj izolaciji. U slučaju otvorenih vodova, mjesto kvara obično se može vizualno odrediti. U slučaju kablova koji nisu vidljivi,
Ova metoda generira seizmičko-akustični val na mjestu rasjeda. Pod određenim uvjetima, energetsko pražnjenje se događa ciklički. Točna lokacija ispuštanja može se odrediti pomoću geofona. Mjerenje penetracije također omogućuje lokalizaciju sporadičnih pogrešaka, npr. tijekom kiše pomoću reflektometara. U slučaju kratkih spojeva sa zemljom, mogu se primijeniti metoda pada napona i A-okvir.
Automatsko spremanje mjerenja
Rezultati se mogu automatski spremiti. Broj ovisi o individualnim podacima za svako mjerenje.
Ovaj tekst je strojno preveden.
Napomene
- Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
