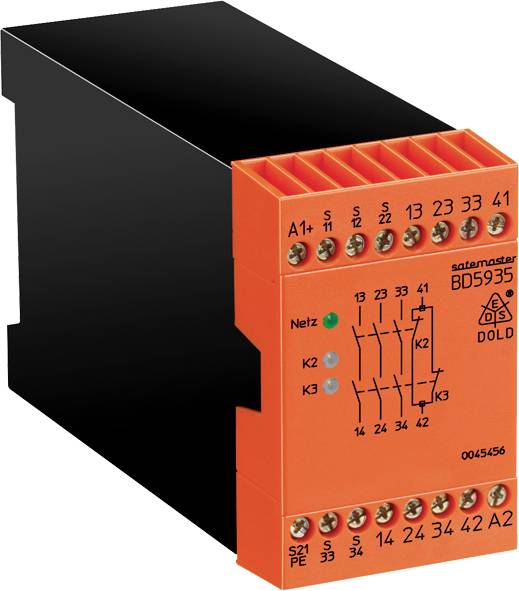

sigurnosni relej BD5935.48 DC24V Dold Radni napon (broj): 24 V/DC 3 zatvarač, 1 otvarač (Š x V x D) 45 x 74 x 121 mm 1 S
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
sigurnosni relej
Priključak
vijčana stezaljka
Radni napon
24 V/DC
Tip
BD5935.48 DC24V
Tehnički list (PDF)
Broj
Ukupno (485,00 € / komad)
485,00 €
sa PDV-om
Istaknuti proizvodi i detalji
sigurnosni relej BD5935.48 DC24V Dold Radni napon (broj): 24 V/DC 3 zatvarač, 1 otvarač (Š x V x D) 45 x 74 x 121 mm 1 St.
- Siguran prekid krugova
- Otkrivanje kratkog spoja na gumbu za uključivanje
- Pozlaćeni kontakti i za prebacivanje malih opterećenja (signal za PLC)
- Izborno otkrivanje unakrsnih krugova u upravljačkom krugu zaustavljanja u nuždi
- Brza zamjena uređaja zahvaljujući uklonjivim stezaljkama
Tehnički podaci
- Mehanički vijek trajanja: 10 x 106Ciklusi prebacivanja
- Životni vijek električne struje pri AC 230 V, 6 A, cos phi = 1:>5 x 105 ciklusa prebacivanja
- Dopuštena frekvencija uključivanja: 600 ciklusa uključivanja / h
- Raspon radne temperature: - 15 ... + 55 ° C
- Kućište: termoplastično s ponašanjem V0 prema UL Subj. 94
- Sklopni kapacitet: vidi tehnički list
- Težina: 450 g
- Brzo pričvršćivanje: tračnica s gornjim šeširom
- Vrsta ambalaže
Piece
- Vrsta proizvoda
sigurnosni relej
- Tip
BD5935.48 DC24V
- Priključak
vijčana stezaljka
- Radni napon
24 V/DC
- Vrijeme odziva
100 ms
- Vrsta kontakta
3 zatvarač
1 otvarač
- Razina izvedbe
PL e
- Razina sigurnosti integriteta (SIL)
SIL 3
- Sigurnosna kategorija
4
IP20
IP40
- Radna temperatura (min.)
-15 °C
- Radna temperatura (maks.)
+55 °C
- Dubina
121 mm
- Širina
45 mm
- Visina
74 mm
- dim.
(Š x V x D) 45 x 74 x 121 mm
- Sadržaj
1 St.
- Nazivni napon
24 V/DC
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359224 sigurnosni relej BD5935.48 DC24V Dold Radni napon (broj): 24 V/DC 3 zatvarač, 1 otvarač (Š x V x D) 45 x 74 x 121 mm 1 S
Upute za rad i sigurnost
Upute za rad i sigurnost 2359224 sigurnosni relej BD5935.48 DC24V Dold Radni napon (broj): 24 V/DC 3 zatvarač, 1 otvarač (Š x V x D) 45 x 74 x 121 mm 1 S
Opis
BD 5935 koristi se za sigurnosni prekid sigurnosnog kruga. Može se koristiti za zaštitu ljudi i strojeva u aplikacijama s gumbima za zaustavljanje u slučaju nužde i zaštitnim vratima.
· Odgovara
Razina izvedbe (PL) e i kategorija 4 prema EN ISO 13849-1
Ograničenje zahtjeva za SIL (SIL CL) 3 · Prema IEC / EN 62061
Razina integriteta sigurnosti (SIL 3) · Prema IEC / EN 61508
· 1- ili 2-kanalno ožičenje
· Prikaz radnog stanja
· LED zaslon za kanale 1 i 2
· Zaštita od prenapona i kratkog spoja
· Priključak vodiča: također 2 x 1,5 mm2 žica s rukavcem i plastičnim ovratnikom,
· DIN 46 228-1 / -2 / -3 / -4 ili 2 x 2,5 mm2 žičana žica s rukavcem DIN 46 228-1 / -2 / -3
· Izlaz: 3 NO kontakta / 1 NC kontakt
· Aktivacija putem gumba za uključivanje
· Širina 45 mm
Ovaj tekst je strojno preveden.
· Odgovara
Razina izvedbe (PL) e i kategorija 4 prema EN ISO 13849-1
Ograničenje zahtjeva za SIL (SIL CL) 3 · Prema IEC / EN 62061
Razina integriteta sigurnosti (SIL 3) · Prema IEC / EN 61508
· 1- ili 2-kanalno ožičenje
· Prikaz radnog stanja
· LED zaslon za kanale 1 i 2
· Zaštita od prenapona i kratkog spoja
· Priključak vodiča: također 2 x 1,5 mm2 žica s rukavcem i plastičnim ovratnikom,
· DIN 46 228-1 / -2 / -3 / -4 ili 2 x 2,5 mm2 žičana žica s rukavcem DIN 46 228-1 / -2 / -3
· Izlaz: 3 NO kontakta / 1 NC kontakt
· Aktivacija putem gumba za uključivanje
· Širina 45 mm
Ovaj tekst je strojno preveden.
