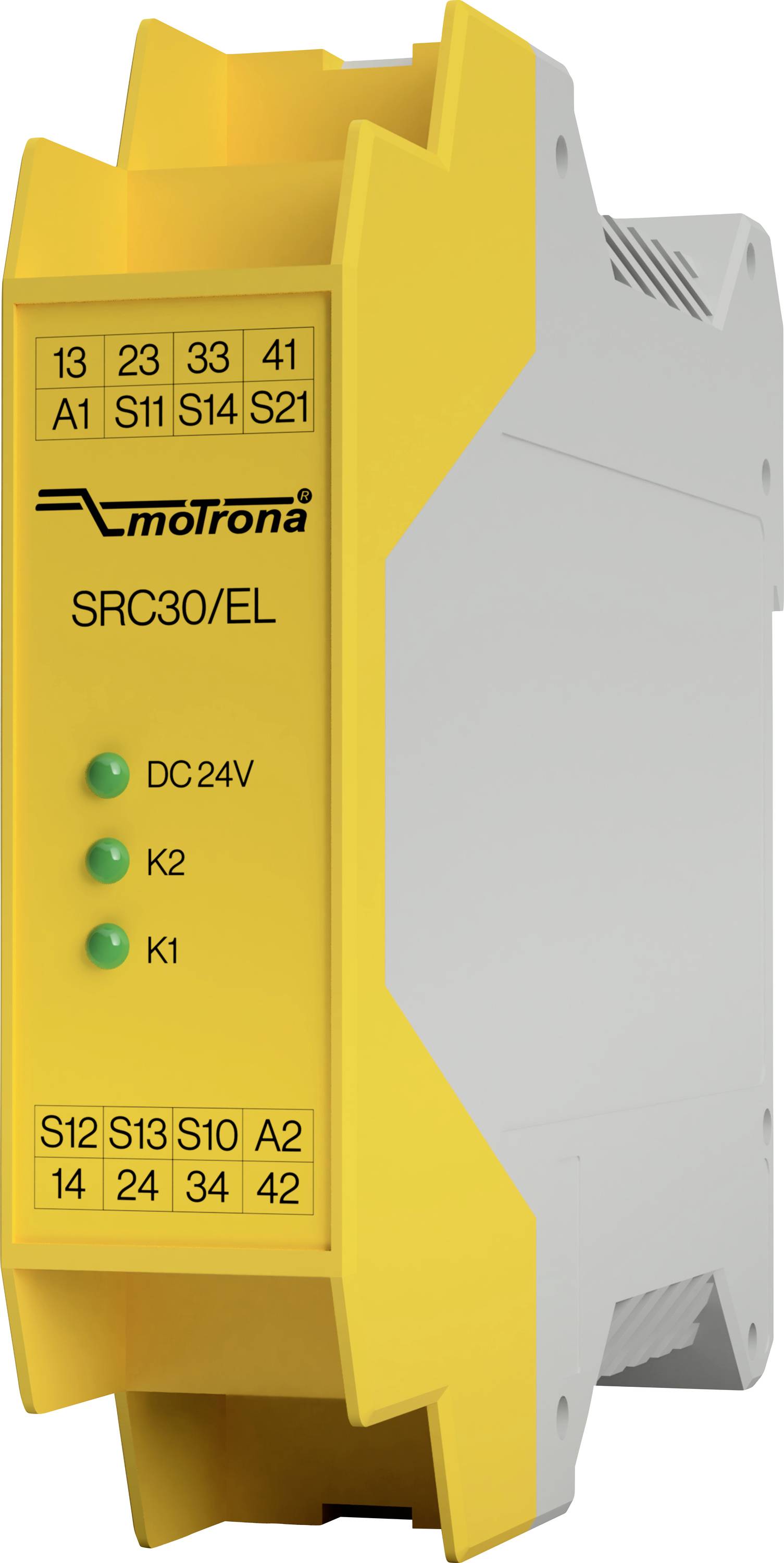

sigurnosni relej 8382.6730.EL Motrona Radni napon (broj): 24 V/DC 3 zatvarač, 1 otvarač 1 St.
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sigurnosni relej
Radni napon
24 V/DC
Tip
8382.6730.EL
Vrijeme odziva
50 ms
Vrsta kontakta
3 zatvarač
1 otvarač
Tehnički list (PDF)
Broj
Ukupno (269,00 € / komad)
269,00 €
sa PDV-om
Tehnički podaci
- Kućište – Montaža: na DIN šinu od 35 mm
- Kućište – Težina: cca. 150 g
- Napajanje – pri nazivnom naponu: 2,6 W
- Napajanje – Ulazna struja A1: 5 A (cca. 250 µs) Vrijeme filtra Isključivanje ispitnih impulsa /
- (A1 / S12 / S14) – Ispitivanje u mraku: maks. 3 ms (širina ispitnog impulsa) / 500 ms (brzina ispitnog impulsa) Ispitni impulsi pri uključivanju /
- (A1 / S12 / S14) – Test svijetle svjetlosti: maks. 1 ms (širina testnog impulsa) / 500 ms (brzina testnog impulsa)
- (A1 / S12 / S14) – Napomena: Mora se osigurati da bilo kakvi aktivacijski impulsi (test svjetline) koje šalje odašiljač signala ne uzrokuju kratkotrajno aktiviranje sigurnosnog releja te ga stoga treba u načelu deaktivirati.
- Preklopna sposobnost – AC: 250 V, 2000 VA, 8 A omsko opterećenje; sigurnosni kontakti 250 V, 3 A za AC-15; 250 V, 500 VA, 2 A omsko opterećenje
- Preklopni kapacitet – (13-14, 23-24, 33-34) DC: 30 V, 240 W, 8 A za omsko opterećenje 6 ciklusa preklapanja / min. 24 V, 3 A za DC-13 Ukupna termička struja I Maks. 5 A po kontaktu (vidi krivulju ograničenja ukupne struje)
- Preklopna sposobnost – signalni kontakti (41-42) DC: 30 V, 60 W, 2 A za omsko opterećenje
- Preklopni kapacitet – minimalna nazivna struja kontakta: 5 V, 10 mA
- Zaštita kontakta – normalno zatvoreni kontakt: 10 A gG
- Zaštita kontakta – otvarač: 6 A gG
- Zaštita kontakta – odgoda uključivanja:< 50 ms
- Kašnjenje isključivanja – Upravljanje putem: A1< 40 ms; S12 ili S13/S14< 20 ms
- Kašnjenje isključivanja – Vrijeme ponovnog pokretanja:< 500 ms
- Kašnjenje isključenja – presjek vodiča: 0,14 - 2,5 mm²
- Moment zatezanja – Min.: 0,5 Nm
- Moment zatezanja – Maks.: 0,6 Nm
- Moment pritezanja – Materijal kontakta: AgSnO2
- Moment pritezanja – Vijek trajanja kontakta: mehanički cca. 1 x 10⁷
- Moment pritezanja – Ispitni napon: 2,5 kV (upravljački napon / kontakti) Nazivni impulsni napon otpornosti,
- Moment pritezanja – Nazivni napon izolacije: 250 V Stupanj onečišćenja /
- Temperatura okoline – Radna nadmorska visina: ≤ 2000 m (iznad razine mora)
- Vrsta proizvoda
sigurnosni relej
- Tip
8382.6730.EL
- Radni napon
24 V/DC
- Vrijeme odziva
50 ms
- Vrsta kontakta
3 zatvarač
1 otvarač
- Preklopni napon (maks.)
250 V/AC
- Maks. rasklopna snaga
2000 VA
240 W
IP20
- Radna temperatura (min.)
-15 °C
- Radna temperatura (maks.)
55 °C
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3805211 sigurnosni relej 8382.6730.EL Motrona Radni napon (broj): 24 V/DC 3 zatvarač, 1 otvarač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3805211 sigurnosni relej 8382.6730.EL Motrona Radni napon (broj): 24 V/DC 3 zatvarač, 1 otvarač 1 St.
Opis
Sigurnosni relej osigurava visoku zaštitu putem tri integrirana sigurnosna releja i kompatibilan je s različitim tipovima enkodera. Zahvaljujući certifikatima prema EN 81-20 i EN 81-50, idealan je za upotrebu u sustavima dizala, kao i za nadzor sigurnosnih uređaja na strojevima i postrojenjima. Kompaktni dizajn olakšava integraciju u postojeće upravljačke ormare, dok LED indikatori statusa podržavaju jednostavnu dijagnostiku i puštanje u rad. Zahvaljujući fleksibilnoj evaluaciji različitih izvora signala, sigurnosni relej nudi ekonomično i svestrano rješenje za primjene s povećanim sigurnosnim zahtjevima.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 3 trenutna sigurnosna kontakta
- 1 kontakt za neposredno izvještavanje
- Priključak: Tipke za zaustavljanje u nuždi, mehanički sigurnosni prekidači, beskontaktni sigurnosni prekidači, sigurnosni uređaji s OSSD izlazima
- Rad s jednim ili dva kanala
- Povratna petlja za nadzor nizvodnih kontaktora ili modula za proširenje
- Ciklično praćenje izlaznih kontakata
- Prikaz stanja preklapanja i napajanja putem LED-a
- Automatski ili ručni start
- Nadzor križnog spoja i uzemljenja
- Koristiti do SIL3/PLe, kategorija 4
- (EN ISO 13849-1 / EN IEC 62061 / EN 61508)
Isporuka uključuje
- Uputstva za korištenje
