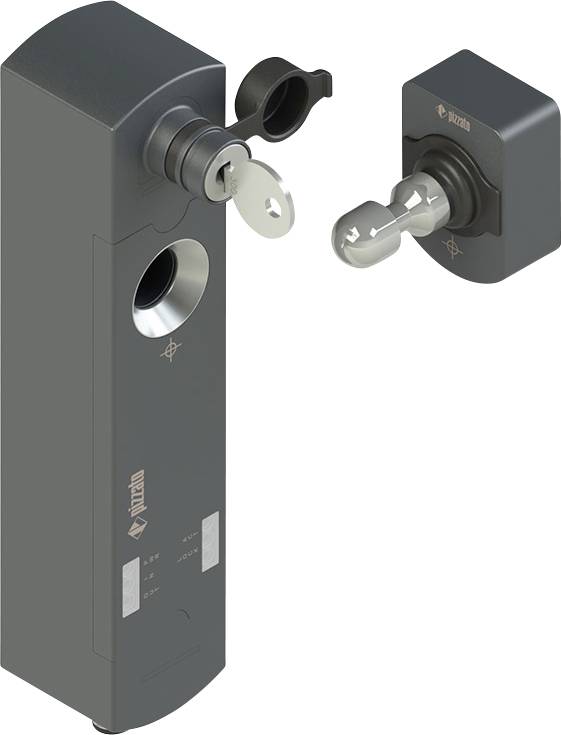

sigurnosni prekidač NS D4ST1SMK-F41 Pizzato Elettrica Radni napon (broj): 24 V/DC (Š x V x D) 40 x 145.5 x 38.5 mm 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sigurnosni prekidač
Priključak
M12, 12-polni
Radni napon
24 V/DC
Tip
NS D4ST1SMK-F41
min. pogonski napon
21.6 V
Tehnički list (PDF)
Broj
Ukupno (445,00 € / komad)
€
Tehnički podaci
- Vrsta proizvoda
sigurnosni prekidač
- Tip
NS D4ST1SMK-F41
- Priključak
M12, 12-polni
- Radni napon
24 V/DC
- min. pogonski napon
21.6 V
- Pogonski napon maks.
26.4 V
- Pogonski napon
21.6 - 26.4 V
- Preklopni napon (maks.)
24 V/DC
- Prebacivanje struje (maks.)
0.25 A
- Maks. rasklopna snaga
6 W
- Razina sigurnosti integriteta (SIL)
SIL 3
- Sigurnosna kategorija
4
IP67
IP69 k (u ugrađenom stanju)
- Radna temperatura (min.)
-20 °C
- Radna temperatura (maks.)
50 °C
- Dubina
38.5 mm
- Širina
40 mm
- Visina
145.5 mm
- dim.
(Š x V x D) 40 x 145.5 x 38.5 mm
- Sadržaj
1 St.
- Industrijsko pakiranje
da
- Nazivni napon
24 V/DC
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3737362 sigurnosni prekidač NS D4ST1SMK-F41 Pizzato Elettrica Radni napon (broj): 24 V/DC (Š x V x D) 40 x 145.5 x 38.5 mm 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3737362 sigurnosni prekidač NS D4ST1SMK-F41 Pizzato Elettrica Radni napon (broj): 24 V/DC (Š x V x D) 40 x 145.5 x 38.5 mm 1 St.
Opis
Opće funkcije
Pogon:
S univerzalnim aktuatorom visoke razine, kodiranje VN NS-F41
Kućište:
Kućište izrađeno od tehnopolimera
Princip rada:
D princip, zaključani aktuator s elektromagnetom bez napona
Način rada 1: Sigurnosni izlazi OS-a aktivni su kada je zaštitni uređaj zaključan
Ulazi i izlazi:
2 sigurnosna ulaza IS1-IS2,
2 sigurnosna izlaza OS1-OS2,
1 signalni izlaz za umetnuti aktuator O3,
1 Izlaz signala za zaključani aktuator O4,
2 aktivacijska ulaza elektromagneta IE1-IE2,
1 Ulaz za programiranje / resetiranje I3
Podesivo pomoćno otpuštanje:
Prednji pomoćni mehanizam za otključavanje s bravom
Poravnanje veze:
Kabel ili konektor ispod
Vrsta veze:
M12 konektor, 12-pinski
Vrsta zaštite:
IP67 prema EN 60529 i IP69K prema ISO 20653
Konfiguracija ključa:
Nema uređaja
Ovaj tekst je strojno preveden.
