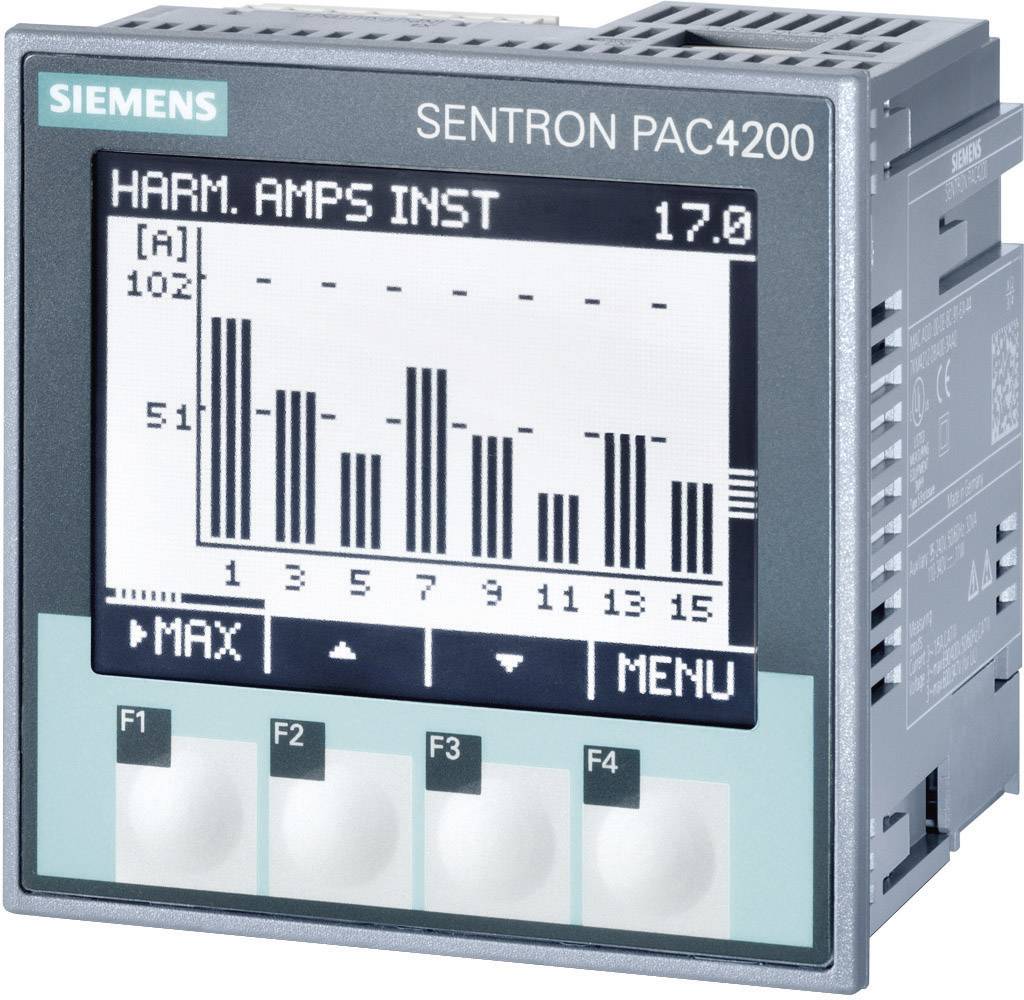

Siemens 7KM4212-0BA00-3AA0 digitalni ugradbeni mjerni uređaj Maksimalno 3 x 690/400 V/AC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (1.539,00 € / komad)
1.539,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
SENTRON, mjerni uređaj, 7KM PAC4200
- Mjere za ugradnju 92 mm x 92 mm
Tehnički podaci
- 3-faza; Klasa točnosti aktivna energija: klasa 0,2S; Glavna frekvencija: 45/65 Hz; Nacionalni jezik / na zaslonu / podržan: de, en, fr, spa, ita, por, tur, rus, chi, pol
- Vrsta proizvoda
digitalni ugradbeni mjerni uređaj
- Mjerna funkcija
analiza
- Tip
7KM4212-0BA00-3AA0
- Mjerni raspon (maks.)
690 V
- Tehnologija prikaza
LCD
IP65 (sprijeda)
IP20
- Zaslon (brojevi)
1
- Radni napon
30 V
- dim.
(D x Š x V) 82 x 96 x 96 mm
- Težina
450 g
- Pogonski napon maks.
30 V
- Osvjetljenje zaslona
bijelo
- Dubina ugradnje
77 mm
- Boja
crna
bijela
- Kategorija mjerenja
CAT I
CAT III
- Širina
96 mm
- Visina
96 mm
- Dužina
82 mm
- Sučelja
1x RS 485
1x Ethernet
- Sučelja
Ethernet Modbus TCP
- Dubina
56 mm
- Priključci
vijčane stezaljke
- Prikaz (detalji)
Matrica točkica, 130 x 100 piksela
- Mjere za ugradnju
92 mm x 92 mm
- Opskrba naponom
95-240 V, 110-340 V/DC
- Mjerno područje
Maksimalno 3 x 690/400 V/AC
- Kategorija mjerenja
CAT III
96
96 mm
82 mm
2
2
0
0
TRUE
TRUE
0
TRUE
TRUE
FALSE
TRUE
TRUE
TRUE
TRUE
TRUE
400-400 V
690-690 V
110-340 V
3
3
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 125232 Siemens 7KM4212-0BA00-3AA0 digitalni ugradbeni mjerni uređaj Maksimalno 3 x 690/400 V/AC
Upute za rad i sigurnost
Upute za rad i sigurnost 125232 Siemens 7KM4212-0BA00-3AA0 digitalni ugradbeni mjerni uređaj Maksimalno 3 x 690/400 V/AC
Opis
SENTRON, mjerni uređaj, 7KM PAC4200, LCD, LL: 690 V, LN: 400 V, 5 A, 3-fazni, Modbus TCP, opcija Modbus RTU / PROFINET / PROFIBUS / DI/DO, prividna / aktivna / jalova energija / cos phi, harmonici: 2. - 64., THD, klasa 0.2 prema IEC61557-12 ili klasa 0.2S prema IEC62053-22, napojna jedinica širokog raspona, AC/DC, vijčani priključak 7KM PAC mjerni uređaji su idealna osnova za bilježenje energetskih vrijednosti. 7KM PAC mjerni uređaji precizno, reproducibilno i pouzdano bilježe energetske vrijednosti za napajanje, električne izlazne vodove ili pojedinačne potrošače. Oni ne samo da pružaju sveobuhvatne informacije o vašoj električnoj instalaciji i distribuciji električne energije, već i važne izmjerene vrijednosti za procjenu stanja sustava i kvalitete mreže. Zahvaljujući širokom rasponu komunikacijskih opcija, uređaji se mogu jednostavno integrirati u automatizaciju više razine i sustave upravljanja energijom za daljnju obradu mjernih podataka. Mjerni uređaj 7KM PAC4200 bilježi oko 200 izmjerenih vrijednosti, uključujući osnovne podatke za ocjenu kvalitete mreže. Glavne karakteristike mjernih uređaja Siemens 7KM PAC4200 su: 1. Širok raspon funkcija i performansi, npr. mjerenje u mrežama od 50 i 60 Hz, korištenje u sustavima sa zahtjevima UL/CSA, IP65 zahvaljujući standardnoj brtvi. 2. Nekoliko mjerača energije (10) za aktivni, jalovi i prividni rad, visoka i niska tarifa, uvoz i izvoz. 3. Integracija u bilo koji sustav upravljanja napajanjem ili sustav automatizacije putem Etherneta, PROFINET-a, PROFIBUS DP ili Modbus RTU. 4. Integracija podređenih uređaja putem integrirane funkcije pristupnika. 5. Učinkovito planiranje kroz opsežne CAx podatke (ePLAN, 3D podaci). 6. Bilježi preko 4000 korisnički definiranih operativnih, operaterskih i sistemskih događaja. 7. Snimanje povezano s vremenom u profilu opterećenja i memoriji događaja.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Faktor snage, frekvencije, min / max vrijednosti, datum i vrijeme, aktivna i reaktivna energija, 2 tarife, dnevne energetske vrijednosti za 365 dana, potrošnja potrošnje energije djelomične ili ukupne energije, napona, trenutna, aktivna i jalova snaga Proizvodni proces, srednja snaga MIN / MAX, snimanje profila opterećenja, mjerač energije za S0Signal, mjerač vremena, kreće prosjek U / I / S / P / Q / LF, napona / struja izobličenja, struja izobličenja, kut faze, Dimenzije napona / struje, harmonici, 12 limiti monitori, Booleova logika, Ethernet, RS485.
Isporuka uključuje
- Siemens SENTRON PAC4200 višenamjenski mjerač SENTRON PAC4200 maks. 3 x 690/400 V/AC dimenzije 92 mm x 92 mm
