Name: Siemens 5SU13567KK32 FID zaštitna sklopka/zaštitna sklopka za vodove 32 A
Brand: Siemens
SKU: 2865237
Availability: BackOrder

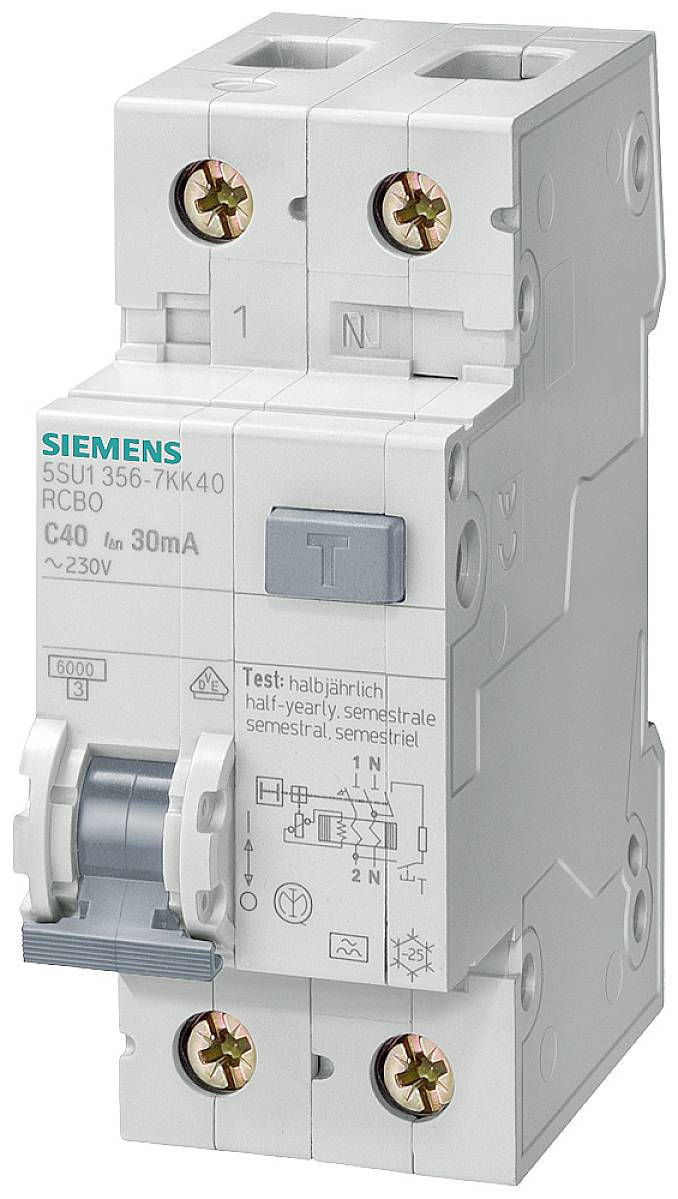

RCBO zaštitni prekidač Siemens, model broj 5SU1 356-7KK40, 230V, 40A, s karakteristikom okidanja od 30mA.

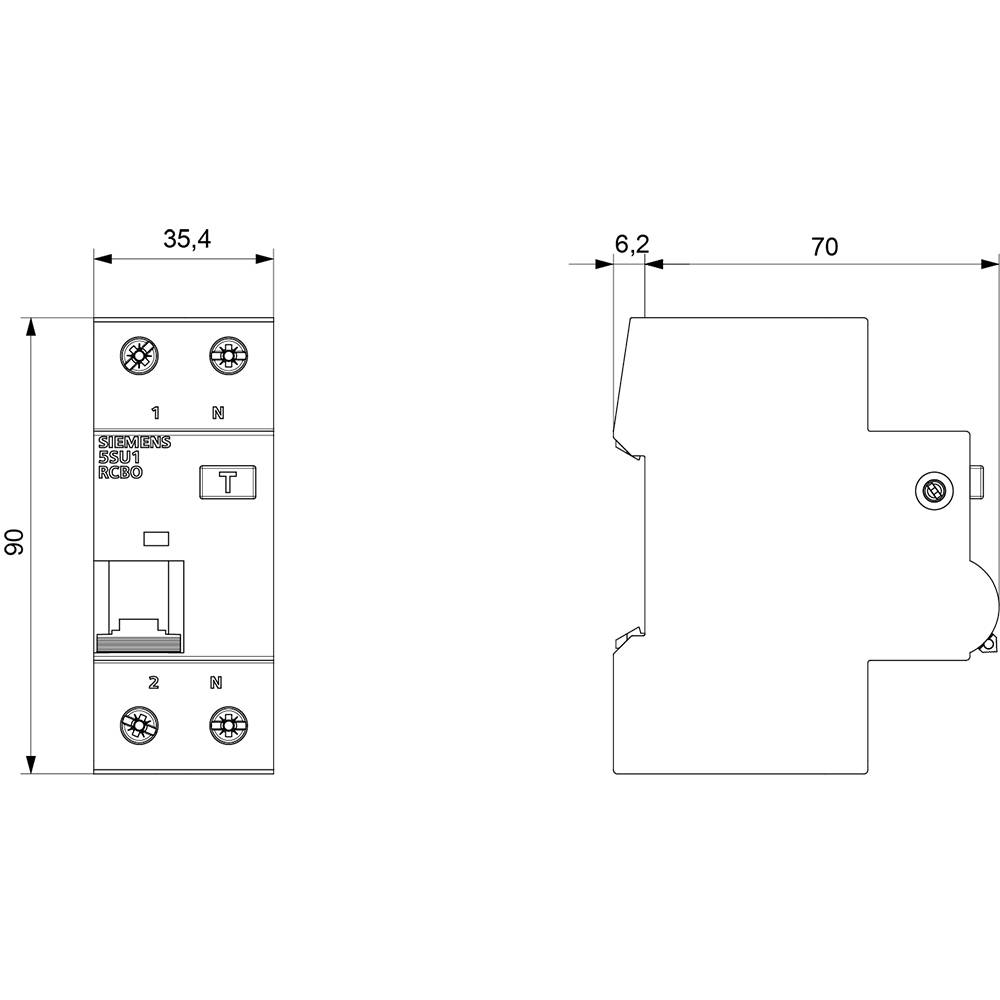

Tehnički crtež elektroničke komponente s dimenzijama: visina 90 mm, širina 35,4 mm, dubina 70 mm. Prikazuje prednji i bočni pogled.

1/2

Slika slična

Vrsta proizvoda

FID zaštitna sklopka/zaštitna sklopka za vodove

Broj polova

Karakteristike okidanja

Nazivna struja - zaokružena

32 A

Broj prekidne snage

6 kA

Tehnički list (PDF)

Dostava pon,09.11.

Broj

Set(ovi) - zaliha Njemačka

Ukupno (67,99 € / komad)

67,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Broj jedinica širinske podjele: 2
Broj ciklusa ispitivanja / za ispitivanje okoliša: 28
Moment pritezanja / s vijčanim spojem / minimalno: 2,5 Nm
Moment pritezanja / s vijčanim spojem / maksimalno: 3 Nm
Izvedba osnovnog tipa: 5SU1
Položaj ugradnje: bilo koji
Ugradna dubina: 70 mm
Mehanički životni vijek (ciklusi preklapanja) / tipično: 10000
Broj polova / napomena: 1P+N
Broj polova / sa osiguračem: 1
Položaj / kabela za napajanje: iznad ili ispod
Značajke proizvoda / zaštita od slučajnog kontakta: da
Svojstvo proizvoda / bez halogena: da
Značajka proizvoda / mogućnost zatvaranja: da
Značajka proizvoda / bez silikona: da
Funkcija proizvoda / prebacivanje neutralnog vodiča: da
Preklopni kapacitet (Icu+): 15 kA
Struja sklopne sposobnosti / prema EN 60898: 6 kA
Struja sklopne sposobnosti / prema IEC 60947-2: 15 kA
Stupanj zaštite IP: IP20, s ugradnjom razdjelnika, s priključenim vodičima
Temperatura okoline / tijekom rada / minimalno: -25 °C
Temperatura okoline / tijekom rada / maksimalno: +55 °C
Gubitak snage / pri nazivnoj struji / pri izmjeničnoj struji / u toplim radnim uvjetima / po polu: 5,7 W
Gubitak snage / maksimalno: 11,4 W
Stupanj nečistoće: 2
Frekvencija napona napajanja: 50 Hz
Radna frekvencija / Napomena: 50 Hz
Prenaponska kategorija: III
Karakteristika isključivanja: trenutna
Struja greške okidanja: 30mA
Prikladnost za integraciju / podžbuknu ugradnju: da
Izolacijski napon: 264V
Zaštitna funkcija / lažno okidanje: da
Napon napajanja / za ispitnu opremu / minimum: 195 V
Presjek spojivog vodiča / čvrsti: 0,75 mm² - 35 mm²
Presjek spojivog vodiča / fino užeti / s obradom kraja jezgre: 0,75 mm² - 25 mm²
Presjek spojivog vodiča / jednožilni: 0,75 mm² - 35 mm²

Izvedba: bez odgode

Nazivni napon (detalji): 230/240 V/AC

Vrsta proizvoda: FID zaštitna sklopka/zaštitna sklopka za vodove

Broj polova: 2

Pogonski razred: 3

Karakteristike okidanja: C

RoHS-konforno: Da

dim.: (Š x V x D) 36 x 90 x 77 mm

Sadržaj: 1 St.

Nazivna struja: 32 A

Nazivna struja - zaokružena: 32 A

Broj prekidne snage: 6 kA

Širina: 36 mm

Visina: 90 mm

Dubina: 77 mm

: AC

: 70 mm

: 32 A

: 230 V

: C

: 264 V

: 0.03 A

: 3

: 2

: 2

: 2

: 1

: TRUE

: 0.75-35 mm²

: 0.75-35 mm²

: TRUE

: 2

: 4

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Karakteristike okidanja

Siemens 5SU13543KK10 FID zaštitna sklopka/zaštitna sklopka za vodove 10 A

Kataloški br.:2864128

Dostava pon,09.11.

Conrad Electronic

10 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

224,99 €^*

Siemens 5SU13544KK10 FID zaštitna sklopka/zaštitna sklopka za vodove 10 A

Kataloški br.:2864129

Dostava pon,09.11.

Conrad Electronic

10 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

224,99 €^*

Siemens 5SU13544KK13 FID zaštitna sklopka/zaštitna sklopka za vodove 13 A

Kataloški br.:2864130

Dostava pon,09.11.

Conrad Electronic

13 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

224,99 €^*

Siemens 5SU13546GV06 FID zaštitna sklopka/zaštitna sklopka za vodove 6 A

Kataloški br.:2262658

Dostava pon,09.11.

Conrad Electronic

6 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.725,00 €^*

Siemens 5SU13546LB10 FID zaštitna sklopka/zaštitna sklopka za vodove 10 A

Kataloški br.:2864131

Dostava pon,09.11.

Conrad Electronic

10 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

204,99 €^*

Siemens 5SU13546LB13 FID zaštitna sklopka/zaštitna sklopka za vodove 13 A

Kataloški br.:2864132

Dostava pon,09.11.

Conrad Electronic

13 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

204,99 €^*

Siemens 5SU13546LB16 FID zaštitna sklopka/zaštitna sklopka za vodove 16 A

Kataloški br.:2864133

Dostava pon,09.11.

Conrad Electronic

16 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

199,99 €^*

Siemens 5SU13546LB20 FID zaštitna sklopka/zaštitna sklopka za vodove 20 A

Kataloški br.:2865070

Dostava pon,09.11.

Conrad Electronic

20 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

199,99 €^*

Siemens 5SU13546LB25 FID zaštitna sklopka/zaštitna sklopka za vodove 25 A

Kataloški br.:2865071

Dostava pon,09.11.

Conrad Electronic

25 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

204,99 €^*

Siemens 5SU13546LB32 FID zaštitna sklopka/zaštitna sklopka za vodove 32 A

Kataloški br.:2864134

Dostava pon,09.11.

Conrad Electronic

32 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

224,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2865237 Siemens 5SU13567KK32 FID zaštitna sklopka/zaštitna sklopka za vodove 32 A

Upute za rad i sigurnost

Upute za rad i sigurnost 2865237 Siemens 5SU13567KK32 FID zaštitna sklopka/zaštitna sklopka za vodove 32 A

Opis

Zaštitni prekidač, 6 kA, 1P+N, Tip A, 30 mA, C-Char, In: 32 A, Un AC: 230 V SENTRON 5SU1 Zaštitni prekidači za kombiniranu zaštitu od preopterećenja, kratkog spoja i struja kvara
Naši FI/LS prekidači (RCBO) ispitani su VDE i certificirani prema DIN EN 61009-1, DIN EN 61009-2-1. Sa svojim dvokomornim stezaljkama također je vrlo jednostavno spojiti vodiče različitih presjeka. Dodatni Siemens SENTRON zaštitni sklopni uređaji mogu se brzo i jednostavno spojiti na 5ST3 pinske sabirnice. Datamatrix kod na uređaju omogućuje vam brzi pristup svim tehničkim podacima u aplikaciji Siemens Industry Online Support.
SENTRON zaštitni sklopni uređaji mogu se proširiti na mnoge funkcije s univerzalnim priborom iz modularnog sustava.
Optimalna tehnologija za vašu sigurnost - samo od Siemensa.

Ovaj tekst je strojno preveden.
