Name: Siemens 5SU13567GV06 FID zaštitna sklopka/zaštitna sklopka za vodove 6 A
Brand: Siemens
SKU: 2262675
Availability: BackOrder

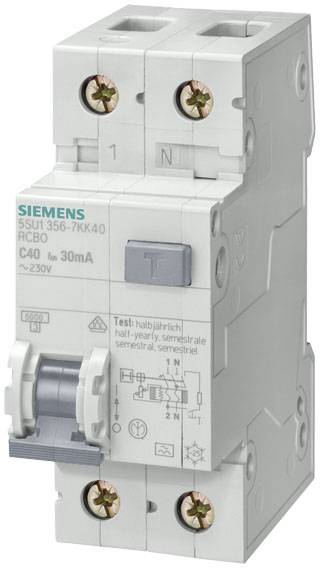

'Siemens zaštitni prekidač C40, 30mA, 230V. Služi za osiguranje električnih strujnih krugova u zgradama.'

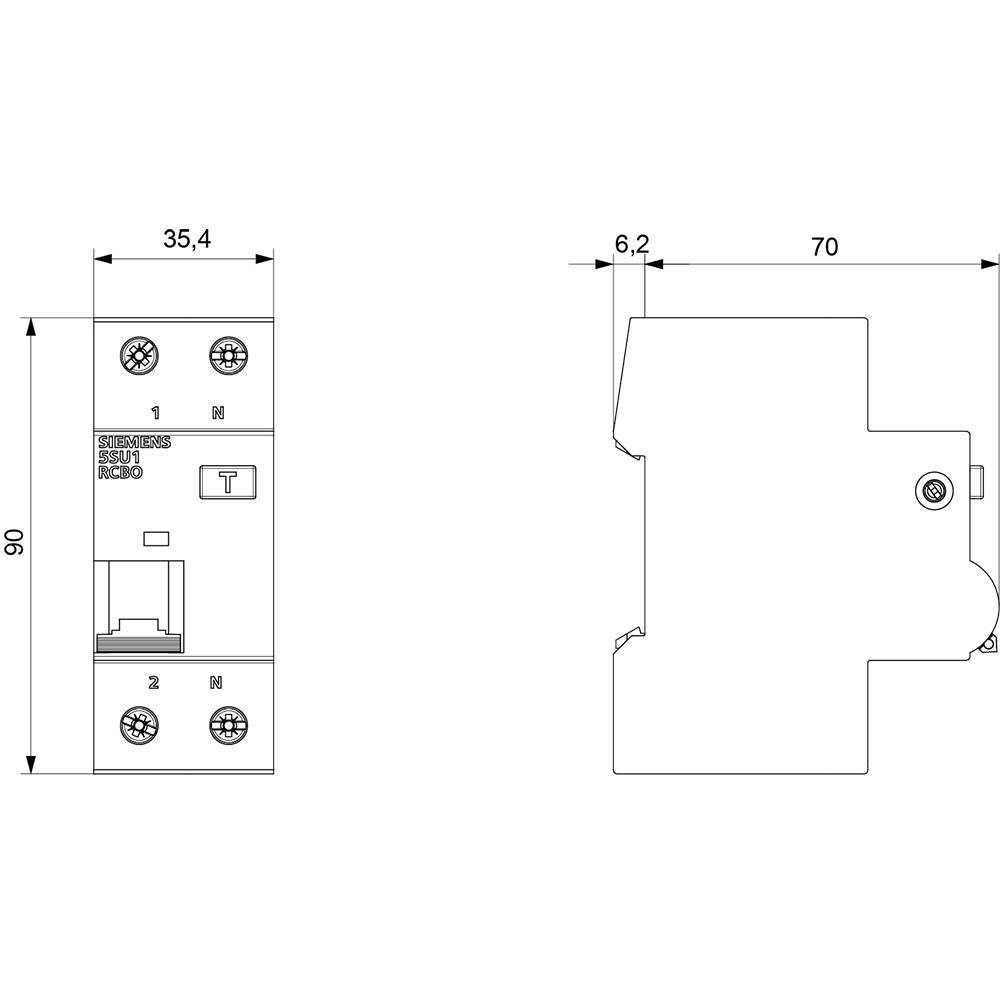

Tehnički nacrt električnog prekidača s dimenzijama: širina 35,4 mm, dubina 70 mm, visina 90 mm. Bočni pogled prikazuje detalj.

1/2

Slika slična

Vrsta proizvoda

FID zaštitna sklopka/zaštitna sklopka za vodove

Broj polova

Karakteristike okidanja

Nazivna struja - zaokružena

6 A

Broj prekidne snage

6 kA

Tehnički list (PDF)

Dostava uto,10.11.

Broj (Veličina pakiranja 36 St.)

Set(ovi) - zaliha Njemačka

Ukupno (114,14 € / komad)

4.109,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Broj jedinica širine: 2
Broj ciklusa ispitivanja / za procjenu utjecaja na okoliš: 28
Moment pritezanja / s vijčanim spojem / minimalno: 2,5 Nm
Moment pritezanja / s vijčanim spojem / maksimum: 3 Nm
Izvršenje osnovnog tipa: 5SU1
Položaj za ugradnju: bilo koji
Ugradna dubina: 70 mm
Mehanički vijek trajanja (preklopni ciklusi) / tipično: 10000
Broj polova / napomena: 1P + N
Broj polova / sa zaštitom: 1
Položaj / mrežni kabel: opcionalno iznad ili ispod
Značajke proizvoda / zaštita od slučajnog dodira: da
Svojstvo proizvoda / bez halogena: da
Svojstvo proizvoda / zaptivanje: da
Svojstvo proizvoda / bez silicija: da
Funkcija proizvoda / prebacivanje neutralnog vodiča: da
Sklopni kapacitet (Icu +): 25 kA
Struja preklopnog kapaciteta / prema EN 60898: 6 kA
Struja preklopnog kapaciteta / prema IEC 60947-2: 25 kA
Klasa zaštite IP: IP20, s razdjelnikom, s priključenim vodičima
Temperatura okoline / tijekom rada / minimalna: -25 ° C
Temperatura okoline / tijekom rada / maksimum: +55 ° C
Gubitak snage / za nazivnu vrijednost struje / pri izmjeničnom naponu / u vrućem radnom stanju / po polu: 1,9 W.
Gubitak / maksimum snage: 3,8 W.
Stupanj nečistoće: 2
Frekvencija napona napajanja: 50 Hz
Radna frekvencija / napomena: 50 Hz
Kategorija prenapona: III
Karakteristika isključenja: trenutno
Struja kvara isključenja: 30 mA
Prikladnost za integraciju / ugradnju ugradnjom: da
Napon izolacije: 264 V
Zaštitna funkcija / lažno okidanje: da
Napon napajanja / za ispitnu opremu / minimum: 195 V
Presjek vodiča / puni dio koji se može spojiti: 0,75 mm² - 35 mm²
Presjek vodiča koji se može povezati / fino uvijen / s obradom kraja jezgre: 0,75 mm² - 25 mm²
Poprečni presjek / navojni vodič koji se može povezati: 0,75 mm² - 35 mm²

Izvedba: Bez odgađanja

Nazivni napon (detalji): 230/240 V/AC

Vrsta proizvoda: FID zaštitna sklopka/zaštitna sklopka za vodove

Broj polova: 2

Pogonski razred: 3

Karakteristike okidanja: C

RoHS-konforno: Da

dim.: (Š x V x D) 36 x 90 x 77 mm

Sadržaj: 36 St.

Nazivna struja: 6 A

Nazivna struja - zaokružena: 6 A

Broj prekidne snage: 6 kA

Širina: 36 mm

Visina: 90 mm

Dubina: 77 mm

: AC

: 70 mm

: 6 A

: 230 V

: C

: 264 V

: 0.03 A

: A

: 1 kA

: 3

: 2

: 2

: 2

: IP20

: 1

: TRUE

: 25 kA

: TRUE

: 2

: TRUE

: 4

: 6

: Undelayed

: 6

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Karakteristike okidanja

Siemens 5SU13543KK10 FID zaštitna sklopka/zaštitna sklopka za vodove 10 A

Kataloški br.:2864128

Dostava uto,10.11.

Conrad Electronic

10 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

224,99 €^*

Siemens 5SU13544KK10 FID zaštitna sklopka/zaštitna sklopka za vodove 10 A

Kataloški br.:2864129

Dostava uto,10.11.

Conrad Electronic

10 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

224,99 €^*

Siemens 5SU13544KK13 FID zaštitna sklopka/zaštitna sklopka za vodove 13 A

Kataloški br.:2864130

Dostava uto,10.11.

Conrad Electronic

13 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

224,99 €^*

Siemens 5SU13546GV06 FID zaštitna sklopka/zaštitna sklopka za vodove 6 A

Kataloški br.:2262658

Dostava uto,10.11.

Conrad Electronic

6 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4.725,00 €^*

Siemens 5SU13546LB10 FID zaštitna sklopka/zaštitna sklopka za vodove 10 A

Kataloški br.:2864131

Dostava uto,10.11.

Conrad Electronic

10 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

204,99 €^*

Siemens 5SU13546LB13 FID zaštitna sklopka/zaštitna sklopka za vodove 13 A

Kataloški br.:2864132

Dostava uto,10.11.

Conrad Electronic

13 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

204,99 €^*

Siemens 5SU13546LB16 FID zaštitna sklopka/zaštitna sklopka za vodove 16 A

Kataloški br.:2864133

Dostava uto,10.11.

Conrad Electronic

16 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

199,99 €^*

Siemens 5SU13546LB20 FID zaštitna sklopka/zaštitna sklopka za vodove 20 A

Kataloški br.:2865070

Dostava uto,10.11.

Conrad Electronic

20 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

199,99 €^*

Siemens 5SU13546LB25 FID zaštitna sklopka/zaštitna sklopka za vodove 25 A

Kataloški br.:2865071

Dostava uto,10.11.

Conrad Electronic

25 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

204,99 €^*

Siemens 5SU13546LB32 FID zaštitna sklopka/zaštitna sklopka za vodove 32 A

Kataloški br.:2864134

Dostava uto,10.11.

Conrad Electronic

32 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

224,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2262675 Siemens 5SU13567GV06 FID zaštitna sklopka/zaštitna sklopka za vodove 6 A

Upute za rad i sigurnost

Upute za rad i sigurnost 2262675 Siemens 5SU13567GV06 FID zaštitna sklopka/zaštitna sklopka za vodove 6 A

Opis

5SU1 FI/LS tip A 30mA C6 6kA 1+N 2TE, rasuto pakiranje 36 komada FI/LS za kombiniranu zaštitu od kratkog spoja i zaštitu od slučajnog kontakta. Patentirani RCBO-ovi tvrtke Siemens - kao važna komponenta SENTRON zaštitnih uređaja za električne instalacije, omogućuju kombiniranu osobnu, protupožarnu i kabelsku zaštitu u samo jednom uređaju. Osim detekcije struja kvara, oni također nude pouzdanu zaštitu od kratkih spojeva i preopterećenja zahvaljujući integriranom uređaju za zaštitu od prekomjerne struje. Siemens RCBO-e kao kombinaciju prekidača diferencijalne struje i minijaturnih prekidača prvenstveno karakterizira: 1. Povećana radna sigurnost i dostupnost sustava zahvaljujući odvojenom isključivanju dotičnog kruga. 2. Bilo da se radi o sinusoidnim izmjeničnim rezidualnim strujama ili glatkim istosmjernim rezidualnim strujama - Siemens nudi odgovarajući tip i posebne verzije za sve zahtjeve. 3. Pouzdana sigurnost tijekom ugradnje zahvaljujući ručki i zaštiti od dodira koja je standardno uključena. 4. Uklanjanje bez alata s gornje tračnice ili sabirnice zahvaljujući praktičnom rukovanju kliznim prstima. 5. Jasno vidljiv indikator položaja prekidača. 6. Data matrix kod na prednjoj strani uređaja pruža sve informacije o RCBO-u brzo i jednostavno. 7. Budite zaštićeni prema standardima: RCBO-ovi su u skladu s odredbama DIN VDE. 8. Optimalna tehnologija za vašu sigurnost - samo od Siemensa.

Ovaj tekst je strojno preveden.
