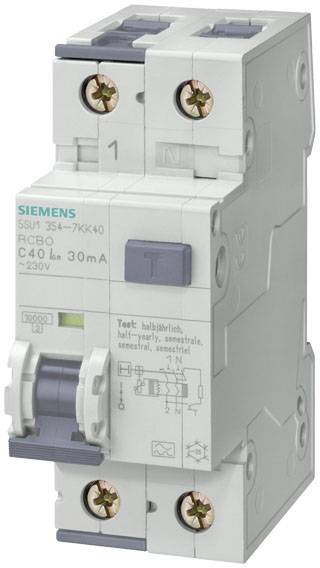

Slika slična
Slika slična
Siemens 5SU13547LB13 FID zaštitna sklopka/zaštitna sklopka za vodove 13 A
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
Broj polova
2
Karakteristike okidanja
C
Nazivna struja - zaokružena
13 A
Broj prekidne snage
10 kA
Tehnički list (PDF)
Broj
Ukupno (204,99 € / komad)
204,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj jedinica širinske podjele: 2
- Broj ciklusa ispitivanja / za ispitivanje okoliša: 28
- Moment pritezanja / s vijčanim spojem / minimalno: 2,5 Nm
- Moment pritezanja / s vijčanim spojem / maksimalno: 3 Nm
- Izvedba osnovnog tipa: 5SU1
- Položaj ugradnje: bilo koji
- Ugradna dubina: 70 mm
- Mehanički životni vijek (ciklusi preklapanja) / tipično: 10000
- Broj polova / napomena: 1P+N
- Broj polova / sa osiguračem: 1
- Položaj / kabela za napajanje: iznad ili ispod
- Značajke proizvoda / zaštita od slučajnog dodira: da
- Svojstvo proizvoda / bez halogena: da
- Značajka proizvoda / mogućnost zatvaranja: da
- Značajka proizvoda / bez silikona: da
- Funkcija proizvoda / prebacivanje neutralnog vodiča: da
- Preklopni kapacitet (Icu+): 25 kA
- Struja sklopne sposobnosti / prema EN 60898: 10 kA
- Struja sklopne sposobnosti / prema IEC 60947-2: 20 kA
- Stupanj zaštite IP: IP20, s ugradnjom razdjelnika, s priključenim vodičima
- Temperatura okoline / tijekom rada / minimalno: -25 °C
- Temperatura okoline / tijekom rada / maksimalno: +55 °C
- Gubitak snage / pri nazivnoj vrijednosti struje / pri izmjeničnoj struji / u toplim radnim uvjetima / po polu: 2,2 W
- Gubitak snage / maksimalno: 4,4 W
- Stupanj nečistoće: 2
- Frekvencija napona napajanja: 50 Hz
- Radna frekvencija / Napomena: 50/60 Hz
- Prenaponska kategorija: III
- Karakteristike isključivanja: kratkotrajno odgođeno G, superotporno K
- Struja greške okidanja: 30mA
- Prikladnost za integraciju / podžbuknu ugradnju: da
- Izolacijski napon: 264V
- Zaštitna funkcija / lažno okidanje: da
- Napon napajanja / za ispitnu opremu / minimum: 195 V
- Presjek spojivog vodiča / čvrsti: 0,75 mm² - 35 mm²
- Presjek spojivog vodiča / fino užeti / s obradom kraja jezgre: 0,75 mm² - 25 mm²
- Presjek spojivog vodiča / jednožilni: 0,75 mm² - 35 mm²
- Izvedba
kratko vremensko odlaganje G, super otporan K
- Nazivni napon (detalji)
230/240 V/AC
- Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
- Broj polova
2
- Pogonski razred
3
- Karakteristike okidanja
C
- RoHS-konforno
Da
- dim.
(Š x V x D) 36 x 90 x 77 mm
- Sadržaj
1 St.
- Nazivna struja
13 A
- Nazivna struja - zaokružena
13 A
- Broj prekidne snage
10 kA
- Širina
36 mm
- Visina
90 mm
- Dubina
77 mm
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2864136 Siemens 5SU13547LB13 FID zaštitna sklopka/zaštitna sklopka za vodove 13 A
Upute za rad i sigurnost
Upute za rad i sigurnost 2864136 Siemens 5SU13547LB13 FID zaštitna sklopka/zaštitna sklopka za vodove 13 A
Opis
RCBO, 10 kA, 1P+N, tip A, G s kratkom odgodom, super otporan K 30 mA, C-Char, In: 13 A, Un AC: 230 V SENTRON 5SU1 RCBO za kombiniranu zaštitu od preopterećenja, kratkog spoja i struje kvara
Naši FI/LS prekidači (RCBO) ispitani su VDE i certificirani prema DIN EN 61009-1, DIN EN 61009-2-1. Sa svojim dvokomornim stezaljkama također je vrlo jednostavno spojiti vodiče različitih presjeka. Dodatni Siemens SENTRON zaštitni sklopni uređaji mogu se brzo i jednostavno spojiti na 5ST3 pinske sabirnice. Kod Datamatrix na uređaju omogućuje vam brz pristup svim tehničkim podacima u aplikaciji Siemens Industry Online Support.
SENTRON zaštitni sklopni uređaji mogu se proširiti na mnoge funkcije s univerzalnim priborom iz modularnog sustava.
Optimalna tehnologija za vašu sigurnost - samo od Siemensa.
