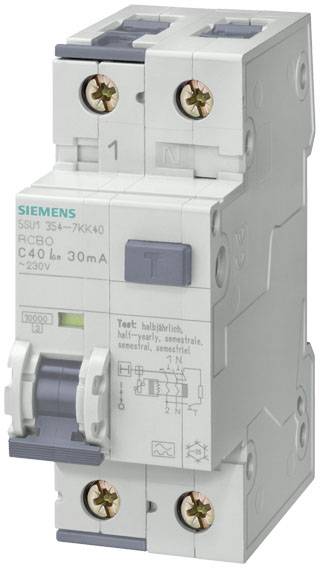

Slika slična
Slika slična
Siemens 5SU13547GV06 FID zaštitna sklopka/zaštitna sklopka za vodove 6 A
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
Broj polova
2
Karakteristike okidanja
C
Nazivna struja - zaokružena
6 A
Broj prekidne snage
10 kA
Tehnički list (PDF)
Broj (Veličina pakiranja 36 St.)
Ukupno (131,81 € / komad)
4.745,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj jedinica širine: 2
- Broj ciklusa ispitivanja / za procjenu utjecaja na okoliš: 28
- Moment pritezanja / s vijčanim spojem / minimalno: 2,5 Nm
- Moment pritezanja / s vijčanim spojem / maksimum: 3 Nm
- Izvršenje osnovnog tipa: 5SU1
- Položaj za ugradnju: bilo koji
- Ugradna dubina: 70 mm
- Mehanički vijek trajanja (preklopni ciklusi) / tipično: 10000
- Broj polova / napomena: 1P + N
- Broj polova / sa zaštitom: 1
- Položaj / mrežni kabel: opcionalno iznad ili ispod
- Značajke proizvoda / zaštita od slučajnog dodira: da
- Svojstvo proizvoda / bez halogena: da
- Svojstvo proizvoda / zaptivanje: da
- Svojstvo proizvoda / bez silicija: da
- Funkcija proizvoda / prebacivanje neutralnog vodiča: da
- Sklopni kapacitet (Icu +): 35 kA
- Struja preklopnog kapaciteta / prema EN 60898: 10 kA
- Struja preklopnog kapaciteta / prema IEC 60947-2: 35 kA
- Klasa zaštite IP: IP20, s razdjelnikom, s priključenim vodičima
- Temperatura okoline / tijekom rada / minimalna: -25 ° C
- Temperatura okoline / tijekom rada / maksimum: +55 ° C
- Gubitak snage / za nazivnu vrijednost struje / pri izmjeničnom naponu / u vrućem radnom stanju / po polu: 1,9 W.
- Gubitak / maksimum snage: 3,8 W.
- Stupanj nečistoće: 2
- Frekvencija napona napajanja: 50 Hz
- Radna frekvencija / napomena: 50 Hz
- Kategorija prenapona: III
- Karakteristika isključenja: trenutno
- Struja kvara isključenja: 30 mA
- Prikladnost za integraciju / ugradnju ugradnjom: da
- Napon izolacije: 264 V
- Zaštitna funkcija / lažno okidanje: da
- Napon napajanja / za ispitnu opremu / minimum: 195 V
- Presjek vodiča / puni dio koji se može spojiti: 0,75 mm² - 35 mm²
- Presjek vodiča koji se može povezati / fino uvijen / s obradom kraja jezgre: 0,75 mm² - 25 mm²
- Poprečni presjek / navojni vodič koji se može povezati: 0,75 mm² - 35 mm²
- Izvedba
Bez odgađanja
- Nazivni napon (detalji)
230/240 V/AC
- Vrsta proizvoda
FID zaštitna sklopka/zaštitna sklopka za vodove
- Broj polova
2
- Pogonski razred
3
- Karakteristike okidanja
C
- RoHS-konforno
Da
- dim.
(Š x V x D) 36 x 90 x 77 mm
- Sadržaj
36 St.
- Nazivna struja
6 A
- Nazivna struja - zaokružena
6 A
- Broj prekidne snage
10 kA
- Širina
36 mm
- Visina
90 mm
- Dubina
77 mm
AC
70 mm
6 A
230 V
C
264 V
0.03 A
A
1 kA
3
2
2
2
IP20
1
TRUE
35 kA
TRUE
2
TRUE
4
10
Undelayed
10
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2262666 Siemens 5SU13547GV06 FID zaštitna sklopka/zaštitna sklopka za vodove 6 A
Upute za rad i sigurnost
Upute za rad i sigurnost 2262666 Siemens 5SU13547GV06 FID zaštitna sklopka/zaštitna sklopka za vodove 6 A
Opis
5SU1 FI/LS tip A 30mA C6 10kA 1+N 2TE, rasuto pakiranje 36 komada FI/LS za kombiniranu zaštitu od kratkog spoja i zaštitu od slučajnog kontakta. Patentirani RCBO-ovi tvrtke Siemens - kao važna komponenta SENTRON zaštitnih uređaja za električne instalacije, omogućuju kombiniranu osobnu, protupožarnu i kabelsku zaštitu u samo jednom uređaju. Osim detekcije struja kvara, oni također nude pouzdanu zaštitu od kratkih spojeva i preopterećenja zahvaljujući integriranom uređaju za zaštitu od prekomjerne struje. Siemens RCBO-e kao kombinaciju prekidača diferencijalne struje i minijaturnih prekidača prvenstveno karakterizira: 1. Povećana radna sigurnost i dostupnost sustava zahvaljujući odvojenom isključivanju dotičnog kruga. 2. Bilo da se radi o sinusoidnim izmjeničnim rezidualnim strujama ili glatkim istosmjernim rezidualnim strujama - Siemens nudi odgovarajući tip i posebne verzije za sve zahtjeve. 3. Pouzdana sigurnost tijekom ugradnje zahvaljujući ručki i zaštiti od dodira koja je standardno uključena. 4. Uklanjanje bez alata s gornje tračnice ili sabirnice zahvaljujući praktičnom rukovanju kliznim prstima. 5. Jasno vidljiv indikator položaja prekidača. 6. Data matrix kod na prednjoj strani uređaja pruža sve informacije o RCBO-u brzo i jednostavno. 7. Budite zaštićeni prema standardima: RCBO-ovi su u skladu s odredbama DIN VDE. 8. Optimalna tehnologija za vašu sigurnost - samo od Siemensa.
