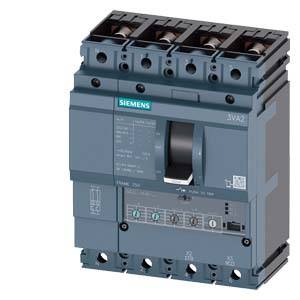

Siemens 3VA2225-5HN42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 250 A Preklopni napon (maks.): 69
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
učinski prekidač
Područje podešavanja struje (maks.)
250 A
Priključak
vijak
Tip
3VA2225-5HN42-0AA0
Područje podešavanja struje (min.)
100 A
Tehnički list (PDF)
Broj
Ukupno (1.815,00 € / komad)
1.815,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Siemens 3VA2225-5HN42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 250 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 140 x 181 x 86 mm
Više informacija
Tehnički podaci
- Dizajn: Zaštita sustava Gubitak snage: 48 W Težina: 2,9 kg Mehanički vijek trajanja: 20000 Električni vijek trajanja: 10000 Izolacijski napon: 800 V Frekvencija: 50/60 Hz
- Vrsta proizvoda
učinski prekidač
- Tip
3VA2225-5HN42-0AA0
- Područje podešavanja struje (min.)
100 A
- Područje podešavanja struje (maks.)
250 A
- Područje podešavanja (Struja)
100 - 250 A
- Broj polova
4-polni
- Preklopni napon (maks.)
690 V/AC
- Pogodno za seriju
Siemens serija 3VA
- Pogodno za marke
Siemens
- Vrsta montaže (Relej)
fiksna instalacija
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Klasa rasklopne moći
M
- Izvedba nadstrujnog okidača
ETU350
- Priključak
vijak
IP40
- Dubina
86 mm
- Širina
140 mm
- Visina
181 mm
- dim.

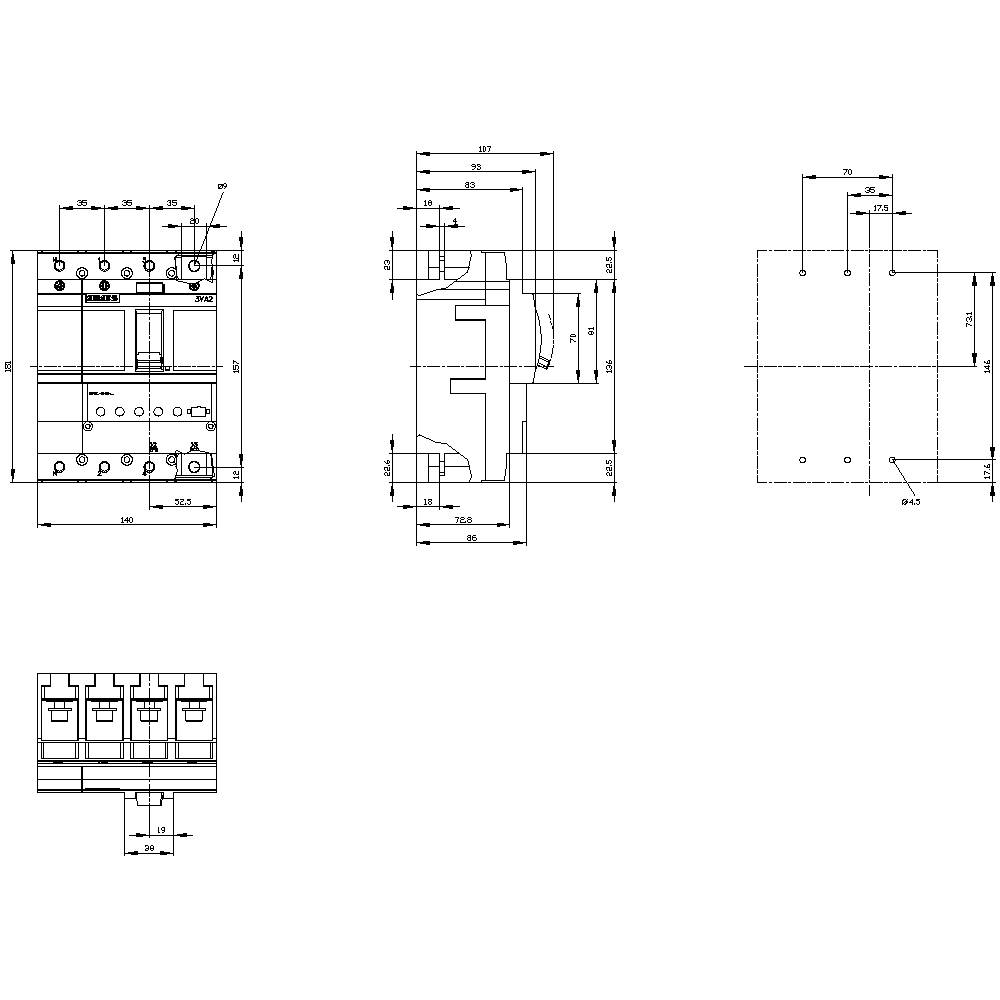

(Š x V x D) 140 x 181 x 86 mm
- Sadržaj
1 St.
- RoHS-konforno
Da
0
0
250 A
4
100-250 A
0
690-690 V
48 W
IP40
Front side
FALSE
Screw connection
Rocker lever
FALSE
55 kA
375-2500 A
2500-2500 A
TRUE
FALSE
TRUE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1725140 Siemens 3VA2225-5HN42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 250 A Preklopni napon (maks.): 69
Podatkovna tablica 1725140 Siemens 3VA2225-5HN42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 250 A Preklopni napon (maks.): 69
Upute za rad i sigurnost
Upute za rad i sigurnost 1725140 Siemens 3VA2225-5HN42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 100 - 250 A Preklopni napon (maks.): 69
Opis
Zaštita od kratkog spoja Isd = 1.5 ... 10 x Ir, Ii = 10 x In N zaštita vodiča podesiva (OFF, 50%, 100%) Vijak s ravnim spojem 3VA2 prešani prekidač kućišta s ETU serije 3 za zaštitu sustava. 3VA prešani prekidači za slučaj kvarova tvrtke Siemens kao važnu komponentu SENTRON zaštitnih komponenti za industrijske primjene i infrastrukturne aplikacije nude učinkovitu zaštitu sustava, startera i motora kroz siguran odspajanje u slučaju preopterećenja i kratkog spoja. 3VA oblikovani prekidači za slučaj kvara postavljaju standarde u pogledu fleksibilnosti i modularnog asortimana. Jedinstveni dodatak za više veličina u svim serijama 3VA1 i 3VA2 izmjenjivača kućišta. Ova verzija 3VA izmjenjivača slučajnog prekidača karakterizira: 1. Kompaktan oblik. 2. Dostupan kao varijanta za zaštitu sustava i zaštitu generatora, ovisno o ETU. 3. Dostupne su kao 3- i 4-polne verzije. 4. Ovisno o veličini: Nazivna struja 25 A ... 630 A. 5. Četiri klase komutacijske snage od 55 kA ... 150 kA pri 415 V. 6. Instalacija u stalnoj instalaciji, plug-in tehnologija, mogućnost plug-in tehnologije. 7. Serija ima elektroničko otpuštanje preko struje. 8. Modularni i lako instalirani unutarnji pribor s različitim funkcijama. www.siemens.de/3VA. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
