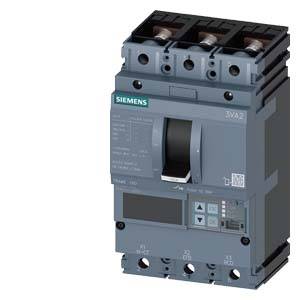

Siemens 3VA2125-5JQ32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 10 - 25 A Preklopni napon (maks.): 690
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
učinski prekidač
Područje podešavanja struje (maks.)
25 A
Priključak
vijak
Vrsta ambalaže
Piece
Tip
3VA2125-5JQ32-0AA0
Tehnički list (PDF)
Broj
Ukupno (1.455,00 € / komad)
1.455,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Dizajn: Zaštita sustava Mehanički vijek trajanja: 20000 Električni vijek trajanja: 12000 Izolacijski napon: 800 V Frekvencija: 50/60 Hz Gubitak snage: 0,2 W Težina: 2,29 kg
- Vrsta ambalaže
Piece
- Vrsta proizvoda
učinski prekidač
- Tip
3VA2125-5JQ32-0AA0
- Područje podešavanja struje (min.)
10 A
- Područje podešavanja struje (maks.)
25 A
- Područje podešavanja (Struja)
10 - 25 A
- Broj polova
3-polni
- Preklopni napon (maks.)
690 V/AC
- Pogodno za seriju
Siemens serija 3VA
- Pogodno za marke
Siemens
- Vrsta montaže (Relej)
fiksna instalacija
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Klasa rasklopne moći
M
- Izvedba nadstrujnog okidača
ETU560
- Priključak
vijak
IP40

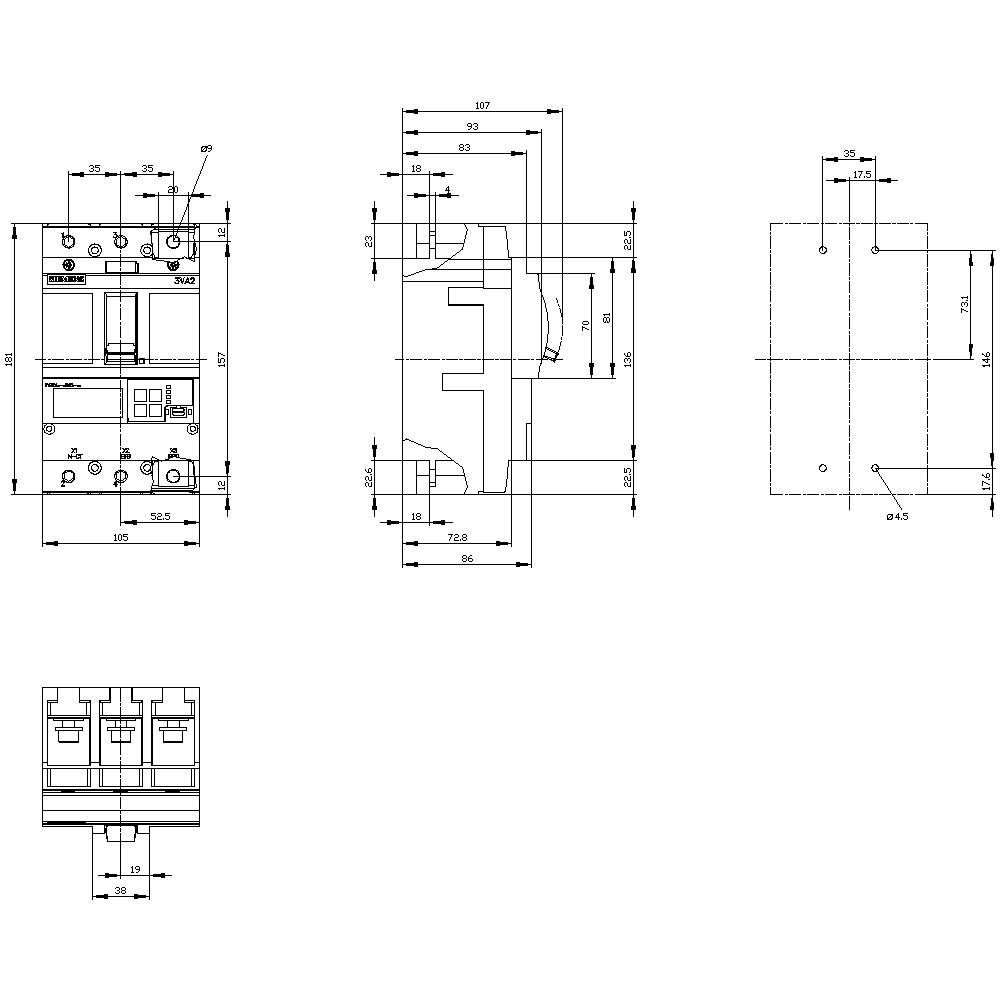

- Dubina
86 mm
- Širina
105 mm
- Visina
181 mm
- dim.
(Š x V x D) 105 x 181 x 86 mm
- Sadržaj
1 St.
- RoHS-konforno
Da
0
0
25 A
3
0
690-690 V
0.6 W
IP40
Front side
FALSE
Screw connection
Rocker lever
FALSE
55 kA
15-250 A
38-300 A
TRUE
TRUE
TRUE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1722427 Siemens 3VA2125-5JQ32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 10 - 25 A Preklopni napon (maks.): 690
Podatkovna tablica 1722427 Siemens 3VA2125-5JQ32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 10 - 25 A Preklopni napon (maks.): 690
Upute za rad i sigurnost
Upute za rad i sigurnost 1722427 Siemens 3VA2125-5JQ32-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 10 - 25 A Preklopni napon (maks.): 690
Opis
3VA2 prekidač IEC Okvir 160 Sklopni kapacitet M Icu = 55kA @ 415V 3-polni sustav zaštite ETU560, LSIG, In = 25A Zaštita od preopterećenja Ir = 10A ... 25A Zaštita od kratkog spoja Isd = 0.6..10x In, Ii = 1.5 .. 12 x Zaštita N-vodiča po izboru s vanjskim strujnim transformatorom, može se isključiti do 160% zaštita od tlačne zaštite. Ig = 0,2 ... 1 x In, tg = 0,05-0,8s Vijak ravna spojnica 3VA2 izmjenjivački prekidač kućišta s ETU serije 5 za zaštitu sustava. 3VA prešani prekidači za slučaj kvarova tvrtke Siemens kao važnu komponentu SENTRON zaštitnih komponenti za industrijske primjene i infrastrukturne aplikacije nude učinkovitu zaštitu sustava, startera i motora kroz siguran odspajanje u slučaju preopterećenja i kratkog spoja. 3VA oblikovani prekidači za slučaj kvara postavljaju standarde u pogledu fleksibilnosti i modularnog asortimana. Jedinstveni dodatak za više veličina u svim serijama 3VA1 i 3VA2 izmjenjivača kućišta. Ova verzija 3VA oblikovanog prekidača sklopa kućišta karakterizira: 1. Kompaktni dizajn. 2. Dostupan kao varijanta za zaštitu sustava i zaštitu generatora. 3. Dostupne su kao 3- i 4-polne verzije. 4. Četiri klase komutacijske snage od 55 kA ... 150 kA pri 415 V. 5. Ovisno o veličini: Nazivna struja 25 A ... 630 A. 6. Instalacija u stalnoj instalaciji, plug-in tehnologija, mogućnost plug-in tehnologije. 7. Izvrsno ponašanje selektivne zaštite na nazivnoj radnoj struji udaljenost 1: 2,5 i 1: 1,6. 8. Serija ima elektroničko otpuštanje preko struje. 9. Ima integrirani zaslon za prikaz mjerenih vrijednosti. 10. Opcionalna komunikacijska veza preko Modbus TCP, Modbus RTU, PROFINET i PROFIBUS. 11. Modularni i lako instalirani unutarnji pribor s različitim funkcijama. www.siemens.de/3VA. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
