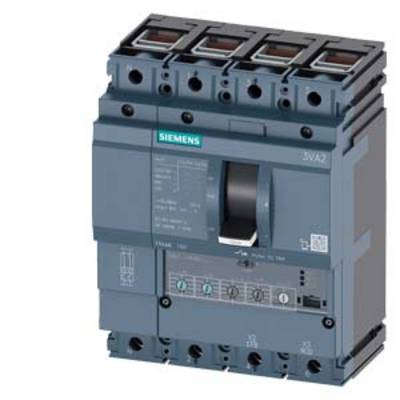

Siemens 3VA2116-7HN46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 160 A Preklopni napon (maks.): 690
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
učinski prekidač
Područje podešavanja struje (maks.)
160 A
Priključak
stezaljka
Vrsta ambalaže
Piece
Tip
3VA2116-7HN46-0AA0
Tehnički list (PDF)
Broj
Ukupno (1.705,00 € / komad)
1.705,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Dizajn: Zaštita sustava Gubitak snage: 25,5 W Težina: 3,13 kg Mehanički vijek trajanja: 20000 Električni vijek trajanja: 12000 Izolacijski napon: 800 V Frekvencija: 50/60 Hz
- Vrsta ambalaže
Piece
- Vrsta proizvoda
učinski prekidač
- Tip
3VA2116-7HN46-0AA0
- Područje podešavanja struje (min.)
63 A
- Područje podešavanja struje (maks.)
160 A
- Područje podešavanja (Struja)
63 - 160 A
- Broj polova
4-polni
- Preklopni napon (maks.)
690 V/AC
- Pogodno za seriju
Siemens serija 3VA
- Pogodno za marke
Siemens
- Vrsta montaže (Relej)
fiksna instalacija
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Klasa rasklopne moći
C
- Izvedba nadstrujnog okidača
ETU350
- Priključak
stezaljka
IP40

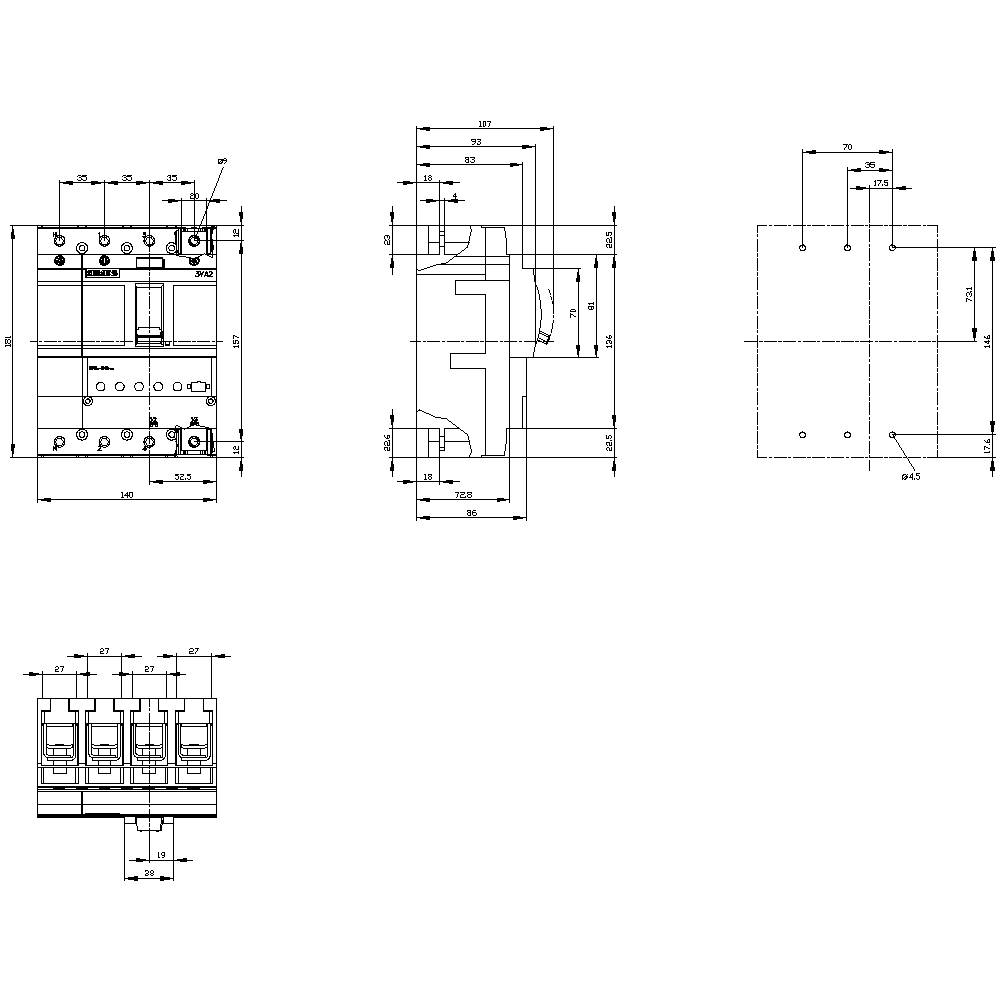

- Dubina
86 mm
- Širina
140 mm
- Visina
181 mm
- dim.
(Š x V x D) 140 x 181 x 86 mm
- Sadržaj
1 St.
- RoHS-konforno
Da
0
0
160 A
4
0
25.5 W
IP40
Front side
FALSE
Frame clamp
Rocker lever
FALSE
110 kA
TRUE
FALSE
TRUE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1743292 Siemens 3VA2116-7HN46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 160 A Preklopni napon (maks.): 690
Upute za rad i sigurnost
Upute za rad i sigurnost 1743292 Siemens 3VA2116-7HN46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 63 - 160 A Preklopni napon (maks.): 690
Opis
Zaštita od preopterećenja Ir = 63A ... 160A Zaštita od kratkog spoja Isd = 1,5 ... 10 x Ir, Ii = 10 x In Zaštita N-vodiča podesiva (OFF, 50%, 100%) Priključak na stezaljkama 3VA2 izmjenični prekidač kućišta s ETU serije 3 za zaštitu sustava. 3VA prešani prekidači za slučaj kvarova tvrtke Siemens kao važnu komponentu SENTRON zaštitnih komponenti za industrijske primjene i infrastrukturne aplikacije nude učinkovitu zaštitu sustava, startera i motora kroz siguran odspajanje u slučaju preopterećenja i kratkog spoja. 3VA oblikovani prekidači za slučaj kvara postavljaju standarde u pogledu fleksibilnosti i modularnog asortimana. Jedinstveni dodatak za više veličina u svim serijama 3VA1 i 3VA2 izmjenjivača kućišta. Ova verzija 3VA izmjenjivača slučajnog prekidača karakterizira: 1. Kompaktan oblik. 2. Dostupan kao varijanta za zaštitu sustava i zaštitu generatora, ovisno o ETU. 3. Dostupne su kao 3- i 4-polne verzije. 4. Ovisno o veličini: Nazivna struja 25 A ... 630 A. 5. Četiri klase komutacijske snage od 55 kA ... 150 kA pri 415 V. 6. Instalacija u stalnoj instalaciji, plug-in tehnologija, mogućnost plug-in tehnologije. 7. Serija ima elektroničko otpuštanje preko struje. 8. Modularni i lako instalirani unutarnji pribor s različitim funkcijama. www.siemens.de/3VA. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
