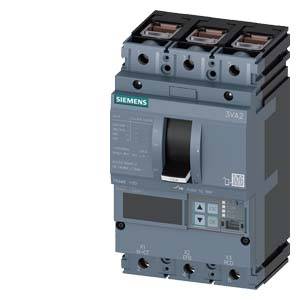

Siemens 3VA2040-7KQ36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 16 - 40 A Preklopni napon (maks.): 690
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
učinski prekidač
Područje podešavanja struje (maks.)
40 A
Priključak
stezaljka
Vrsta ambalaže
Piece
Tip
3VA2040-7KQ36-0AA0
Tehnički list (PDF)
Broj
Ukupno (1.775,00 € / komad)
1.775,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Siemens 3VA2040-7KQ36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 16 - 40 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 105 x 181 x 86 mm Piece
Više informacija
Tehnički podaci
- Dizajn: Zaštita sustava Gubitak snage: 2,2 W Težina: 2,45 kg Mehanički vijek trajanja: 20000 Električni vijek trajanja: 14000 Izolacijski napon: 800 V
- Vrsta ambalaže
Piece
- Vrsta proizvoda
učinski prekidač
- Tip
3VA2040-7KQ36-0AA0
- Područje podešavanja struje (min.)
16 A
- Područje podešavanja struje (maks.)
40 A
- Područje podešavanja (Struja)
16 - 40 A
- Broj polova
3-polni
- Preklopni napon (maks.)
690 V/AC
- Vrsta montaže (Relej)
fiksna instalacija
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Klasa rasklopne moći
C
- Izvedba nadstrujnog okidača
ETU860
- Priključak
stezaljka
IP40
- Dubina
86 mm
- Širina
105 mm
- Visina
181 mm
- dim.

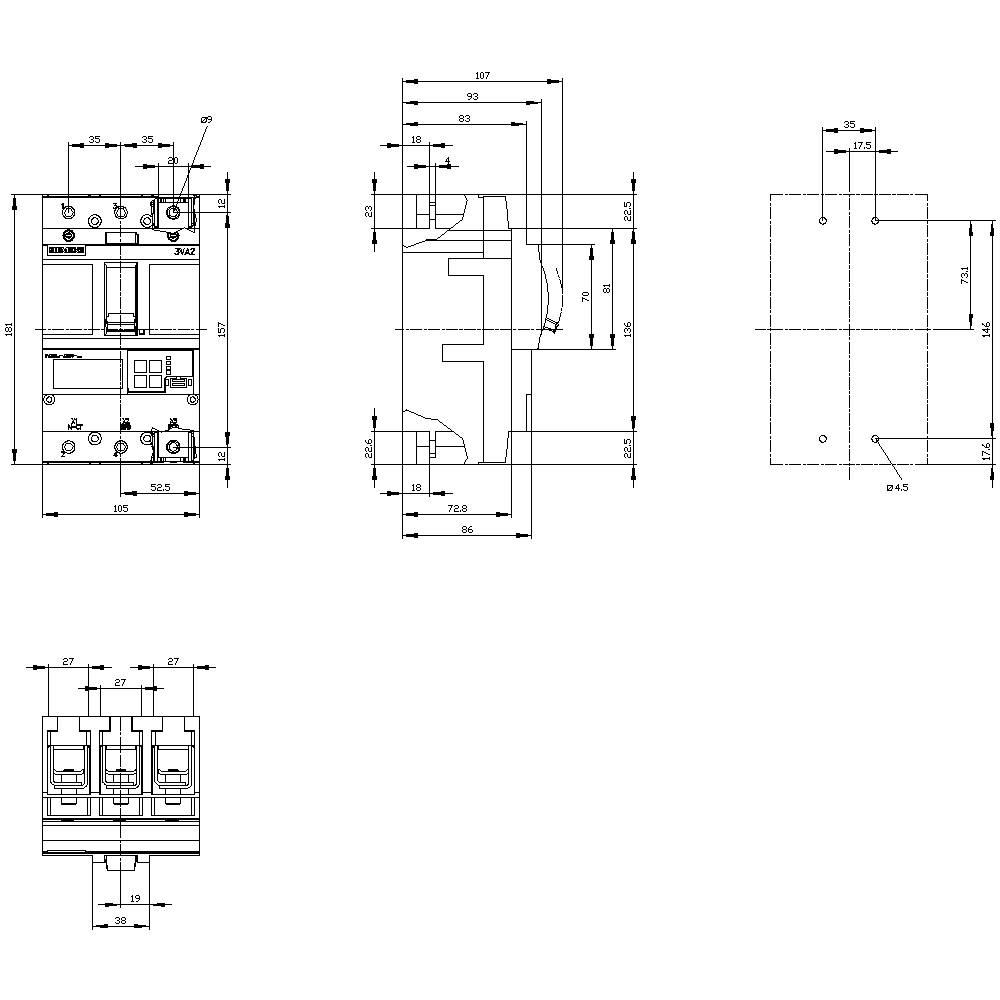

(Š x V x D) 105 x 181 x 86 mm
- Sadržaj
1 St.
- RoHS-konforno
Da
0
0
40 A
3
0
1.2 W
IP40
Front side
FALSE
Frame clamp
Rocker lever
FALSE
110 kA
TRUE
TRUE
TRUE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1749641 Siemens 3VA2040-7KQ36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 16 - 40 A Preklopni napon (maks.): 690
Upute za rad i sigurnost
Upute za rad i sigurnost 1749641 Siemens 3VA2040-7KQ36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 16 - 40 A Preklopni napon (maks.): 690
Opis
3VA2 prekidač IEC okvir 100 Prekidač klase C Icu = 110kA @ 415V 3-polni, zaštita sustava ETU860, LSIG, In = 40A Zaštita od preopterećenja Ir = 16A ... 40A Zaštita od kratkog spoja Isd = 0.6..10x In, Ii = 1.5 .. 12x U zaštiti N-vodiča opcionalno s vanjskim strujnim transformatorom, može se isključiti zaštita od tlačne zaštite do 160% Ig = 0,4 ... 1 x In, tg = 0,05-0,8s Priključak na stezaljkama 3VA2 sklopka s osiguračem kućišta s ETU 8-serija za zaštitu sustava. 3VA prešani prekidači za slučaj kvarova tvrtke Siemens kao važnu komponentu SENTRON zaštitnih komponenti za industrijske primjene i infrastrukturne aplikacije nude učinkovitu zaštitu sustava, startera i motora kroz siguran odspajanje u slučaju preopterećenja i kratkog spoja. 3VA oblikovani prekidači za slučaj kvara postavljaju standarde u pogledu fleksibilnosti i modularnog asortimana. Jedinstveni dodatak za više veličina u svim serijama 3VA1 i 3VA2 izmjenjivača kućišta. Ova verzija 3VA izmjenjivača slučajnog prekidača karakterizira: 1. Kompaktan oblik. 2. Dostupan kao varijanta za zaštitu sustava i zaštitu generatora. 3. Dostupne su kao 3- i 4-polne verzije. 4. Četiri klase komutacijske snage od 55 kA ... 150 kA pri 415 V. 5. Ovisno o veličini: nazivna struja 25 A.630 A. 6. Instalacija u stalnoj instalaciji, plug-in tehnologija, mogućnost plug-in tehnologije. 7. Serija ima elektroničko otpuštanje preko struje. 8. Ima integrirani zaslon za prikaz mjerenih vrijednosti. 9. Integrirana mjerna funkcija i dodatna komunikacijska veza preko Modbus TCP, Modbus RTU, PROFINET i PROFIBUS. 10. Modularni i lako instalirani unutarnji pribor s različitim funkcijama. www.siemens.de/3VA. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
