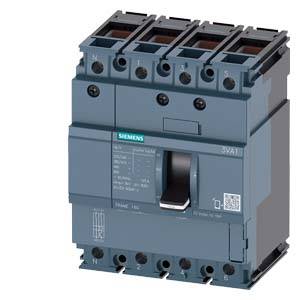

Siemens 3VA1196-3ED46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 16 - 16 A Preklopni napon (maks.): 690
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
učinski prekidač
Područje podešavanja struje (maks.)
16 A
Priključak
stezaljka
Vrsta ambalaže
Single
Tip
3VA1196-3ED46-0AA0
Tehnički list (PDF)
Broj
Ukupno (359,00 € / komad)
379,00 €
-5 %
359,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Siemens 3VA1196-3ED46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 16 - 16 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 101.6 x 130 x 70 mm Single
Više informacija
Tehnički podaci
- Dizajn: Zaštita sustava Gubitak snage: 3,53 W Težina: 1,2 kg Mehanički vijek trajanja: 20000 Električni vijek trajanja: 8000 Izolacijski napon: 800 V Frekvencija: 50/60 Hz
- Vrsta ambalaže
Single
- Vrsta proizvoda
učinski prekidač
- Tip
3VA1196-3ED46-0AA0
- Područje podešavanja struje (min.)
16 A
- Područje podešavanja struje (maks.)
16 A
- Područje podešavanja (Struja)
16 - 16 A
- Broj polova
4-polni
- Preklopni napon (maks.)
690 V/AC
- Pogodno za seriju
Siemens serija 3VA
- Pogodno za marke
Siemens
- Vrsta montaže (Relej)
fiksna instalacija
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Klasa rasklopne moći
N
- Izvedba nadstrujnog okidača
TM210
- Priključak
stezaljka
IP40
- Dubina
70 mm
- Širina
101.6 mm
- Visina
130 mm
- dim.

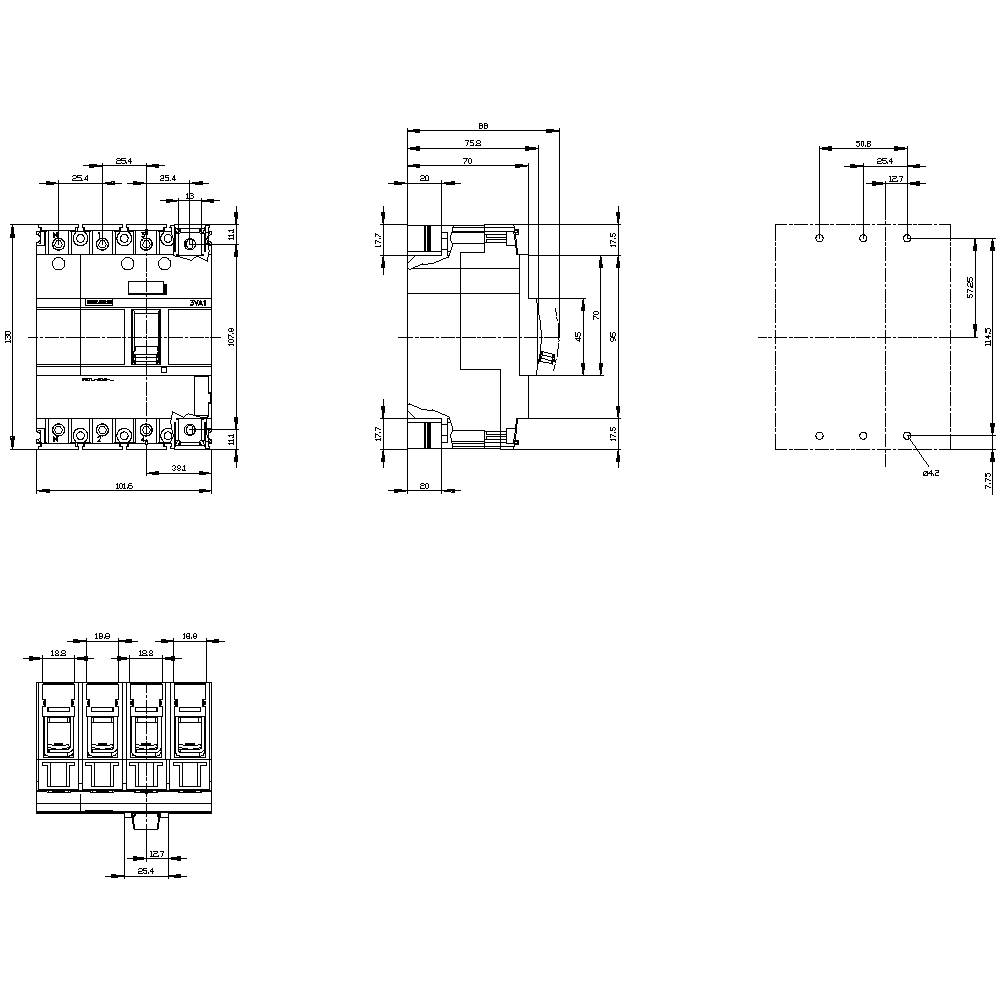

(Š x V x D) 101.6 x 130 x 70 mm
- Sadržaj
1 St.
- RoHS-konforno
Da
0
0
16 A
4
0
10.6 W
IP40
Front side
FALSE
Frame clamp
Rocker lever
25 kA
TRUE
FALSE
TRUE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1745271 Siemens 3VA1196-3ED46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 16 - 16 A Preklopni napon (maks.): 690
Upute za rad i sigurnost
Upute za rad i sigurnost 1745271 Siemens 3VA1196-3ED46-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 16 - 16 A Preklopni napon (maks.): 690
Opis
3VA1 prekidač IEC Okvir 160 Sklopni kapacitet klase Icu = 25kA @ 415V 4-polni, zaštita sustava TM210, FTFM, In = 16A Zaštita od preopterećenja Ir = 16A fiksna Zaštita od kratkog spoja Ii = 20 x N-vodič nezaštićeni Priključak priključka 3VA1 3VA prešani prekidači za slučaj kvarova tvrtke Siemens kao važnu komponentu SENTRON zaštitnih komponenti za industrijske primjene i infrastrukturne aplikacije nude učinkovitu zaštitu sustava, startera i motora kroz siguran odspajanje u slučaju preopterećenja i kratkog spoja. 3VA oblikovani prekidači za slučaj kvara postavljaju standarde u pogledu fleksibilnosti i modularnog asortimana. Jedinstveni dodatak za više veličina u svim serijama 3VA1 i 3VA2 izmjenjivača kućišta. Ova verzija 3VA izmjenjivača slučajnog prekidača karakterizira: 1. Kompaktan oblik. 2. Dostupan kao inačica za zaštitu sustava 3. Ovisno o veličini: 1- do 4-polne verzije. 4. Ovisno o veličini: prijelazni kapacitet od 16 kA ... 70 kA pri 415 V za 3- ili 4-polne sklopke i 36 kA na 240 V za 1-polne sklopke. 5. Moguće je ugradnja u fiksnu instalaciju i dodatnu tehnologiju. 6. Serija ima termalno-magnetsko otpuštanje preko struje. 7. Pogodan za AC i DC aplikacije. 8. Modularni i lako instalirani unutarnji pribor s različitim funkcijama. 9. Integrirana pomoćna platforma u svim 3VA oblikovanim prekidačima kućišta. www.siemens.de/3VA. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
