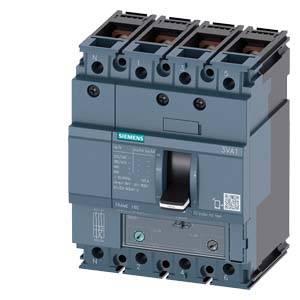

Siemens 3VA1125-5EF42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
učinski prekidač
Područje podešavanja struje (maks.)
25 A
Priključak
vijak
Tip
3VA1125-5EF42-0AA0
Područje podešavanja struje (min.)
18 A
Tehnički list (PDF)
Broj
Ukupno (455,00 € / komad)
455,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Dizajn: Zaštita sustava Mehanički radni vijek: 20000 Električni vijek trajanja: 8000 Izolacijski napon: 800 V Frekvencija: 50/60 Hz Gubitak snage: 2,83 W Težina: 1,2 kg
- Vrsta proizvoda
učinski prekidač
- Tip
3VA1125-5EF42-0AA0
- Područje podešavanja struje (min.)
18 A
- Područje podešavanja struje (maks.)
25 A
- Područje podešavanja (Struja)
18 - 25 A
- Broj polova
4-polni
- Preklopni napon (maks.)
690 V/AC
- Pogodno za seriju
Siemens serija 3VA
- Pogodno za marke
Siemens
- Vrsta montaže (Relej)
fiksna instalacija
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Klasa rasklopne moći
M
- Izvedba nadstrujnog okidača
TM240
- Priključak
vijak
IP40
- Dubina
70 mm
- Širina
101.6 mm
- Visina
130 mm
- dim.

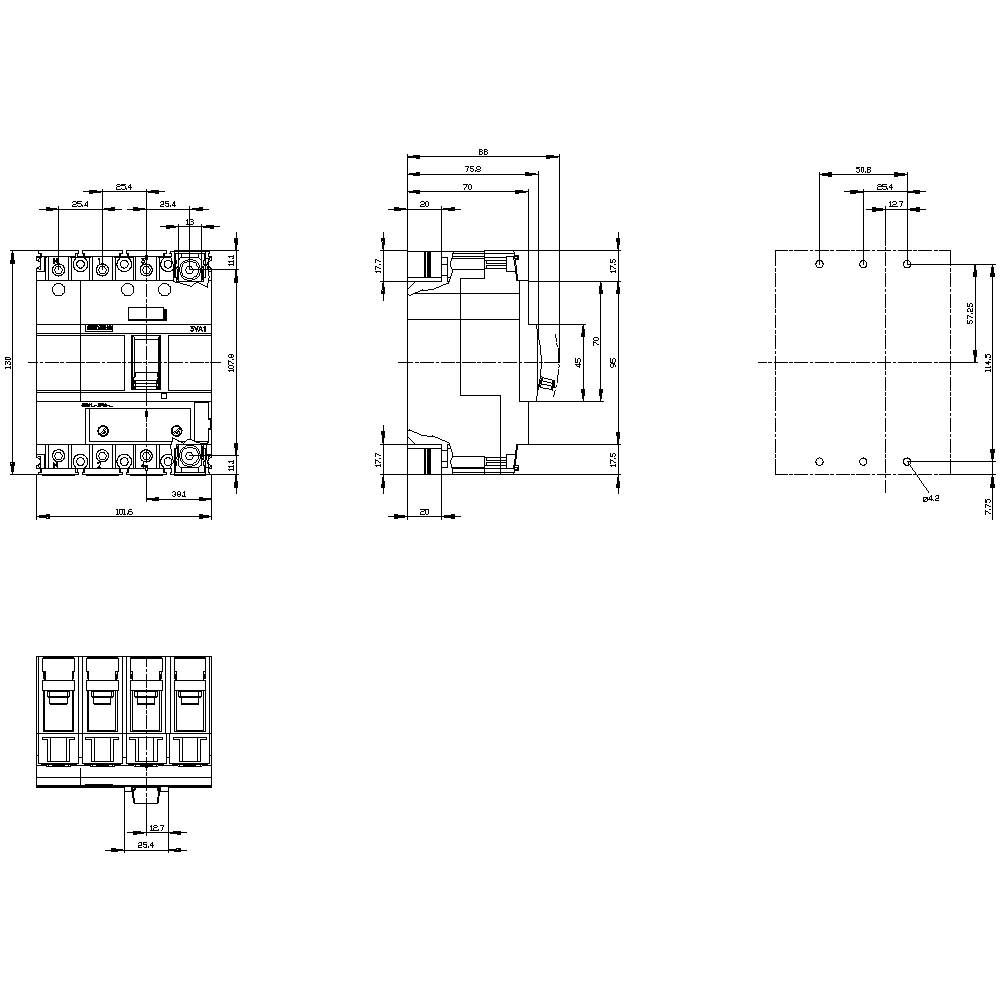

(Š x V x D) 101.6 x 130 x 70 mm
- Sadržaj
1 St.
- RoHS-konforno
Da
0
0
25 A
4
18-25 A
0
690-690 V
8.5 W
IP40
Front side
FALSE
Screw connection
Rocker lever
55 kA
160-320 A
TRUE
FALSE
TRUE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1722589 Siemens 3VA1125-5EF42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690
Upute za rad i sigurnost
Upute za rad i sigurnost 1722589 Siemens 3VA1125-5EF42-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 18 - 25 A Preklopni napon (maks.): 690
Opis
3VA1 prekidač IEC Okvir 160 Sklopni kapacitet M Icu = 55kA @ 415V 4-polni, zaštita sustava TM240, ATAM, In = 25A Zaštita od preopterećenja Ir = 18A ... 25A Zaštita od kratkog spoja Ii = 6,4 ... 12,8 x U N-vodiču nezaštićen Vijak ravna spojnica 3VA1 oblikovana sklopka za zaštitu kočnica za zaštitu sustava. 3VA prešani prekidači za slučaj kvarova tvrtke Siemens kao važnu komponentu SENTRON zaštitnih komponenti za industrijske primjene i infrastrukturne aplikacije nude učinkovitu zaštitu sustava, startera i motora kroz siguran odspajanje u slučaju preopterećenja i kratkog spoja. 3VA oblikovani prekidači za slučaj kvara postavljaju standarde u pogledu fleksibilnosti i modularnog asortimana. Jedinstveni dodatak za više veličina u svim serijama 3VA1 i 3VA2 izmjenjivača kućišta. Ova verzija 3VA izmjenjivača slučajnog prekidača karakterizira: 1. Kompaktan oblik. 2. Dostupan kao inačica za zaštitu sustava 3. Ovisno o veličini: 1- do 4-polne verzije. 4. Ovisno o veličini: prijelazni kapacitet od 16 kA ... 70 kA pri 415 V za 3- ili 4-polne sklopke i 36 kA na 240 V za 1-polne sklopke. 5. Moguće je ugradnja u fiksnu instalaciju i dodatnu tehnologiju. 6. Serija ima termalno-magnetsko otpuštanje preko struje. 7. Pogodan za AC i DC aplikacije. 8. Modularni i lako instalirani unutarnji pribor s različitim funkcijama. 9. Integrirana pomoćna platforma u svim 3VA oblikovanim prekidačima kućišta. www.siemens.de/3VA. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
