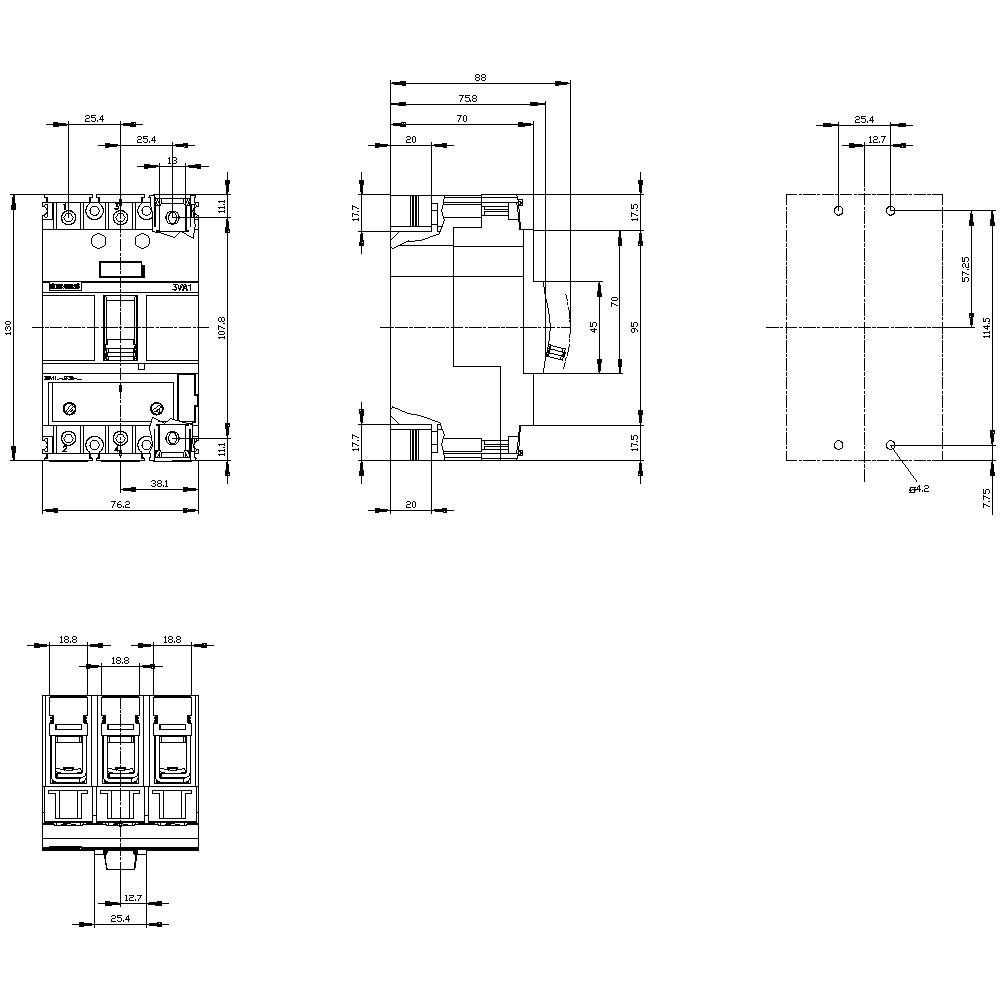

Linearni crtež/Nacrt sklopa
Linearni crtež/Nacrt sklopa
Siemens 3VA1112-3EF36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 88 - 125 A Preklopni napon (maks.): 690
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
učinski prekidač
Područje podešavanja struje (maks.)
125 A
Priključak
stezaljka
Vrsta ambalaže
Piece
Tip
3VA1112-3EF36-0AA0
Tehnički list (PDF)
Broj
Ukupno (635,00 € / komad)
635,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Dizajn: zaštita sustava Mehanički vijek trajanja: 20000 Električni vijek trajanja: 8000 Izolacijski napon: 800 V Frekvencija: 50/60 Hz Gubitak snage: 9,37 W Težina: 0,9 kg
- Vrsta ambalaže
Piece
- Vrsta proizvoda
učinski prekidač
- Tip
3VA1112-3EF36-0AA0
- Područje podešavanja struje (min.)
88 A
- Područje podešavanja struje (maks.)
125 A
- Područje podešavanja (Struja)
88 - 125 A
- Broj polova
3-polni
- Preklopni napon (maks.)
690 V/AC
- Vrsta montaže (Relej)
fiksna instalacija
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Klasa rasklopne moći
N
- Izvedba nadstrujnog okidača
TM240
- Priključak
stezaljka
IP40
- Dubina
70 mm
- Širina
76.2 mm
- Visina
130 mm
- dim.
(Š x V x D) 76.2 x 130 x 70 mm
- Sadržaj
1 St.
- RoHS-konforno
Da
0
0
125 A
3
88-125 A
0
690-690 V
28.1 W
IP40
Front side
FALSE
Frame clamp
Rocker lever
25 kA
TRUE
FALSE
TRUE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1539001 Siemens 3VA1112-3EF36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 88 - 125 A Preklopni napon (maks.): 690
Podatkovna tablica 1539001 Siemens 3VA1112-3EF36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 88 - 125 A Preklopni napon (maks.): 690
Upute za rad i sigurnost
Upute za rad i sigurnost 1539001 Siemens 3VA1112-3EF36-0AA0 učinski prekidač 1 St. Područje podešavanja (Struja): 88 - 125 A Preklopni napon (maks.): 690
Opis
circuit breaker 3VA1 IEC frame 160 breaking capacity class N Icu=25kA @ 415V 3-pole, line protection TM240, ATAM, In=125A overload protection Ir=88A...125A short-circuit protection Ii=5...10 x In clamp connection 3VA1 molded-case circuit breaker for starter protection. As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for starter circuit breaker to protect electrical motors from short circuits. 3. Available as 3-pole version. 4. Depending on the size: Rated operating current of 32 A to 200 A. 5. Breaking capacity of 55 kA to 70 kA at 415 V. 6. Fixed and plug-in installation possible. 7. The series has a thermo-magnetic trip unit 8. Modular and easy-to-fit internal accessories with wide range of functions. 9. Integrated accessories platform for all 3VA molded-case circuit breakers.
Isporuka uključuje
- Snažan prekidač 1 kom. Siemens 3VA1112-3EF36-0AA0 postavljanje (struja): 88 - 125 A (Š x V x D) 76.2 x 130 x 70 mm
Napomene
Imajte na umu da je proizvod poseban poredak i stoga je isključen iz povrata. Posebna narudžba, bez prava na povrat.
