Kupi Siemens 3RV2321-1AC20 učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm

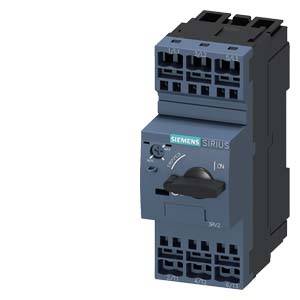

Električni prekidač opterećenja tvrtke Siemens, serije Sirius, prikazan iz bočne perspektive s nekoliko priključnih stezaljki.

Slika slična

Otvoreni električni ormar prikazuje kompleksnoožičenje i elektroničke komponente. Desno se nalazi prozor prekriven kišom.

'Shema prikazuje opremu za sklopne uređaje: poprečni prekidač, poklopac pada napona, signalni kontakt, rastavni uređaj i klemenski blok; numerirano.'

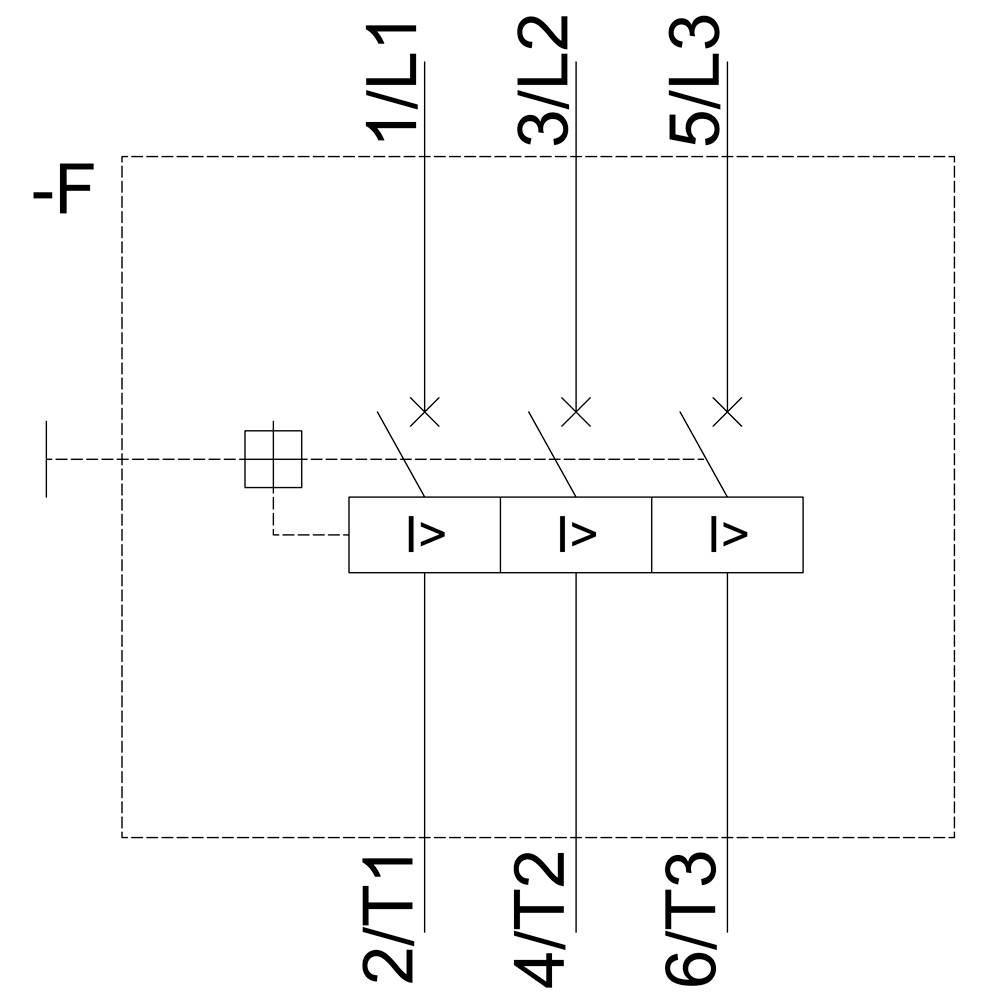

Električni plan prikazuje šest kontakata, označenih kao 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Povezivanja i simboli objašnjavaju putove strujnog toka.

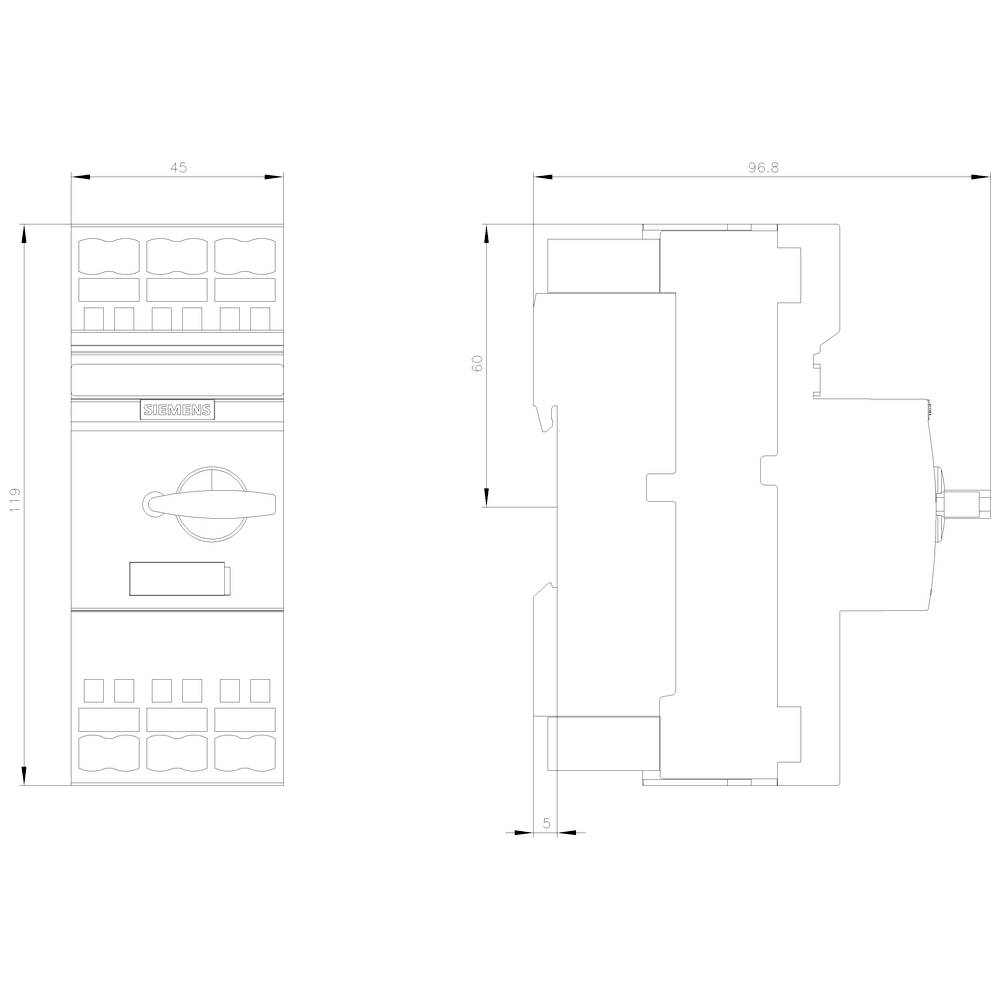

Tehnički nacrt električnog prekidača s dimenzijama: visina 119 mm, širina 45 mm, dubinski prikaz 96,8 mm.

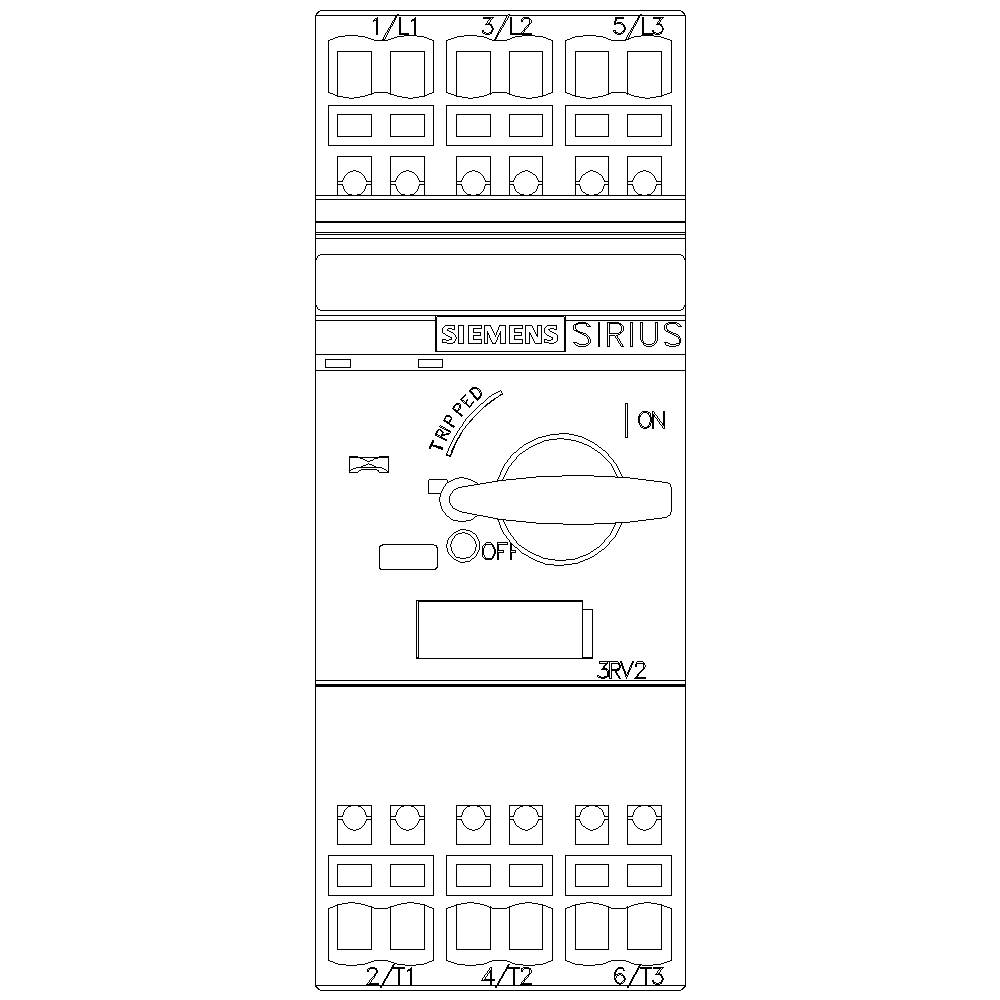

'Siemens SIRIUS kontaktor sa sklopkom u ISKLJUČENOM položaju. Brojni priključci dostupni; služi za upravljanje električnim strujnim krugovima.'

1/6

Slika slična

Vrsta proizvoda

učinski prekidač

Priključak

opružni priključak

Tip

3RV2321-1AC20

Veličina

Broj polova

3-polni

Tehnički list (PDF)

Dostava sri, 28.10.

Broj

kom. - zaliha Njemačka

Ukupno (124,99 € / komad)

124,99 €

sa PDV-om

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Kontinuirana struja: 1,6 A Mehanički radni vijek glavnih kontakata: 100 000 ciklusa uključivanja Maksimalni presjek vodiča (puni ili višežilni): 4 mm² Maks. Presjek vodiča (fino uvijeni): 2,5 mm²

Vrsta proizvoda: učinski prekidač

Tip: 3RV2321-1AC20

Veličina: S0

Broj polova: 3-polni

Preklopni napon (maks.): 690 V/AC

Pogodno za seriju: Siemens serija Sirius

Pogodno za marke: Siemens

Vrsta montaže (Relej): zaskočno pričvršćivanje
vijčana montaža

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Priključak: opružni priključak

: IP20

Dubina: 97 mm

Širina: 45 mm

Visina: 119 mm

dim.: (Š x V x D) 45 x 119 x 97 mm

Sadržaj: 1 St.

RoHS-konforno: Da

: 45

: 119 mm

: 97 mm

: 0.6 kW

: FALSE

: 1.6 A

: FALSE

: 3

: IP20

: FALSE

: Spring clamp connection

: Turn button

: Magnetic

: 0.3 kW

: 100 kA

: FALSE

: Built-in device fixed built-in technique

UKCA: da

Varijante(Sve stavke su sa PDV-om, plus dostava)

Područje podešavanja struje (maks.)

Vrsta proizvoda

Područje podešavanja struje (min.)

Siemens 3RV2021-0GA25 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1702216

0.63 A

učinski prekidač

0.45 A

Siemens 3RV2021-0JA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.7 - 1 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1702217

1 A

učinski prekidač

0.7 A

Siemens 3RV2021-0JA25 učinski prekidač 1 St. Područje podešavanja (Struja): 0.7 - 1 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1702272

1 A

učinski prekidač

0.7 A

Siemens 3RV2021-0GA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm Piece

Kataloški br.:1741961

0.63 A

učinski prekidač

0.45 A

Siemens 3RV2021-0GA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm Piece

Kataloški br.:1741962

0.63 A

učinski prekidač

0.45 A

Siemens 3RV2021-0GA20 učinski prekidač 1 St. Područje podešavanja (Struja): 0.45 - 0.63 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1741963

0.63 A

učinski prekidač

0.45 A

Siemens 3RV2021-0HA10 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1741964

0.8 A

učinski prekidač

0.55 A

Siemens 3RV2021-0HA15 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 97 x 97 mm

Kataloški br.:1741965

0.8 A

učinski prekidač

0.55 A

Siemens 3RV2021-0HA20 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1741966

0.8 A

učinski prekidač

0.55 A

Siemens 3RV2021-0HA25 učinski prekidač 1 St. Područje podešavanja (Struja): 0.55 - 0.8 A Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm Piece

Kataloški br.:1741982

0.8 A

učinski prekidač

0.55 A

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1747096 Siemens 3RV2321-1AC20 učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm

Upute za rad i sigurnost

Upute za rad i sigurnost 1747096 Siemens 3RV2321-1AC20 učinski prekidač 1 St. Preklopni napon (maks.): 690 V/AC (Š x V x D) 45 x 119 x 97 mm

Opis

Veličina sklopke S0 za kombinaciju startera Nazivna struja 1.6 A N-otpuštanje 21 A Priključak s oprugom Standardni kapacitet prebacivanja SIRIUS 3RV2 prekidač za kombinacije startera radi sigurne zaštite potrošača u slučaju kratkog spoja i za sigurno odspajanje od napajanja. Kompaktni i klimatski neispravni prekidači optimizirani su za uporabu u dovodima opterećenja zbog niske disipacije topline, naravno i za IE3 / IE4 motore i jednako za prebacivanje istosmjerne struje. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupne su inačice uređaja za zaštitu motora (također s funkcijom releja preopterećenja), zaštita sustava, zaštitu kratkog spoja kombinacija startera, zaštita transformatora, kao glavna i prekida za zaustavljanje u nuždi i za korištenje u IT mrežama. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, a po želji s ugrađenim pomoćnim prekidačem. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja, signalne sklopke i sl., Isti su za sve veličine. Korištenje različitih opcija napajanja energijom, poput odgovarajućeg SIRIUS 3RV29 ulaza, znatno smanjuje ožičenje glavnog strujnog kruga. Prekidači 3RV2 zamjenjuju dokazanu 3RV1 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.

Ovaj tekst je strojno preveden.
