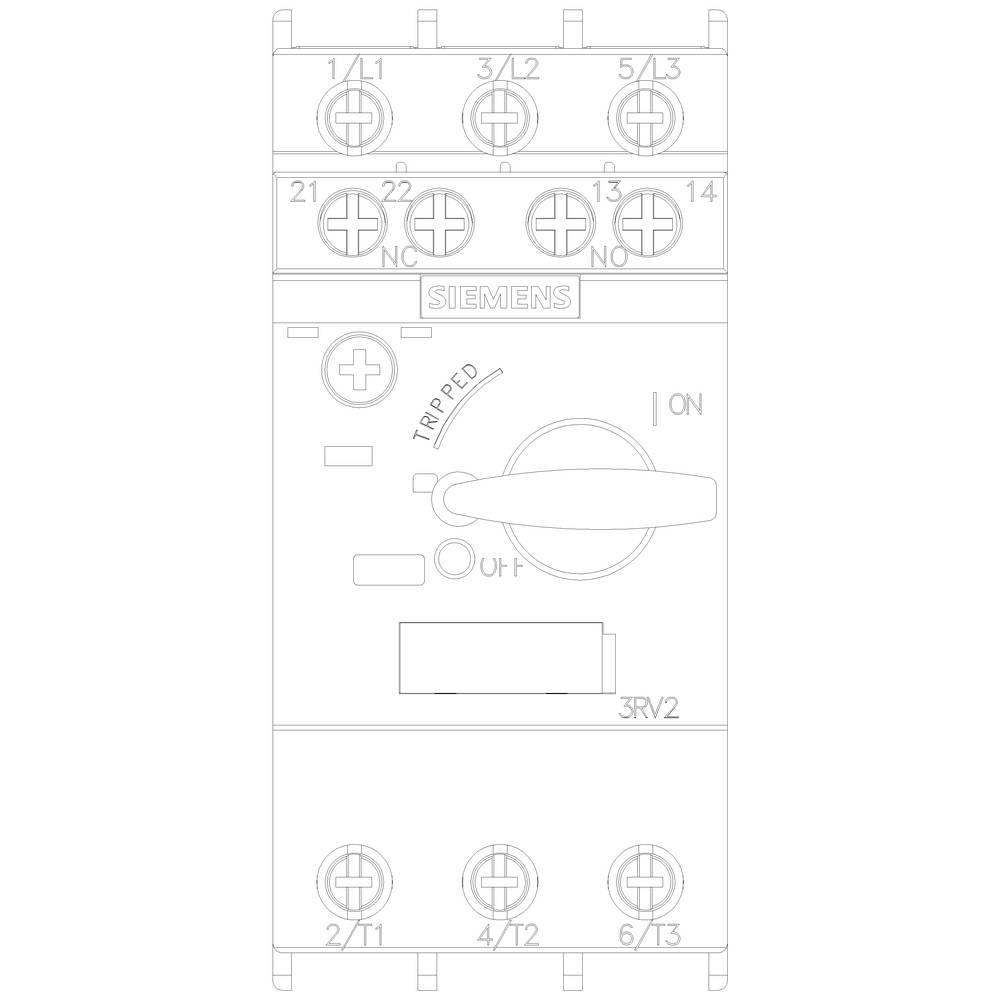

Siemens 3RV2021-1JA15 učinski prekidač 1 St. Područje podešavanja (Struja): 7 - 10 A Preklopni napon (maks.): 690 V/AC (
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
učinski prekidač
Područje podešavanja struje (maks.)
10 A
Priključak
vijak
Tip
3RV2021-1JA15
Veličina
S0
Tehnički list (PDF)
2 kom. - zaliha Njemačka
Broj
Ukupno (104,99 € / komad)
104,99 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Tehnički podaci
- Neprekidna struja: 10 A Mehanički radni vijek glavnih kontakata: 100 000 ciklusa uključivanja Maksimalni presjek vodiča (jedno ili višežilni): 10 mm² Maksimalni presjek vodiča (fino uvijeni): 10 mm²
- Vrsta proizvoda
učinski prekidač
- Tip
3RV2021-1JA15
- Veličina
S0
- Područje podešavanja struje (min.)
7 A
- Područje podešavanja struje (maks.)
10 A
- Područje podešavanja (Struja)
7 - 10 A
- Broj polova
3-polni
- Preklopni napon (maks.)
690 V/AC
- Pogodno za seriju
Siemens serija Sirius
- Pogodno za marke
Siemens
- Vrsta montaže (Relej)
zaskočno pričvršćivanje
vijčana montaža
- Min. temperatura
-20 °C
- Maks. temperatura
+60 °C
- Određene značajke
s pomoćnim kontaktom
- Priključak
vijak
IP20

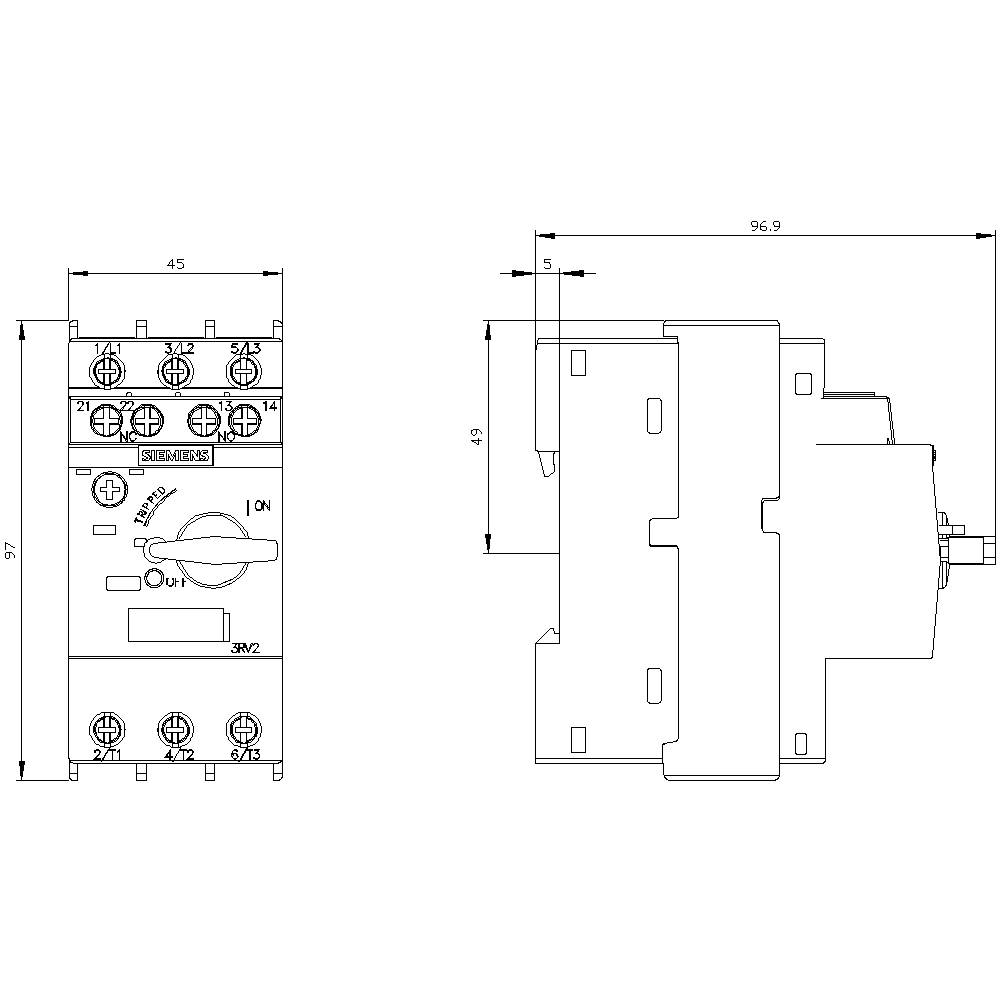

- Dubina
97 mm
- Širina
45 mm
- Visina
97 mm
- dim.
(Š x V x D) 45 x 97 x 97 mm
- Sadržaj
1 St.
- RoHS-konforno
Da
45
97 mm
97 mm
4 kW
TRUE
10 A
FALSE
3
690-690 V
7-10 A
IP20
TRUE
Screw connection
Turn button
Magnetic
2.2 kW
100 kA
TRUE
Built-in device fixed built-in technique
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1699146 Siemens 3RV2021-1JA15 učinski prekidač 1 St. Područje podešavanja (Struja): 7 - 10 A Preklopni napon (maks.): 690 V/AC (
Podatkovna tablica 1699146 Siemens 3RV2021-1JA15 učinski prekidač 1 St. Područje podešavanja (Struja): 7 - 10 A Preklopni napon (maks.): 690 V/AC (
Upute za rad i sigurnost
Upute za rad i sigurnost 1699146 Siemens 3RV2021-1JA15 učinski prekidač 1 St. Područje podešavanja (Struja): 7 - 10 A Preklopni napon (maks.): 690 V/AC (
Opis

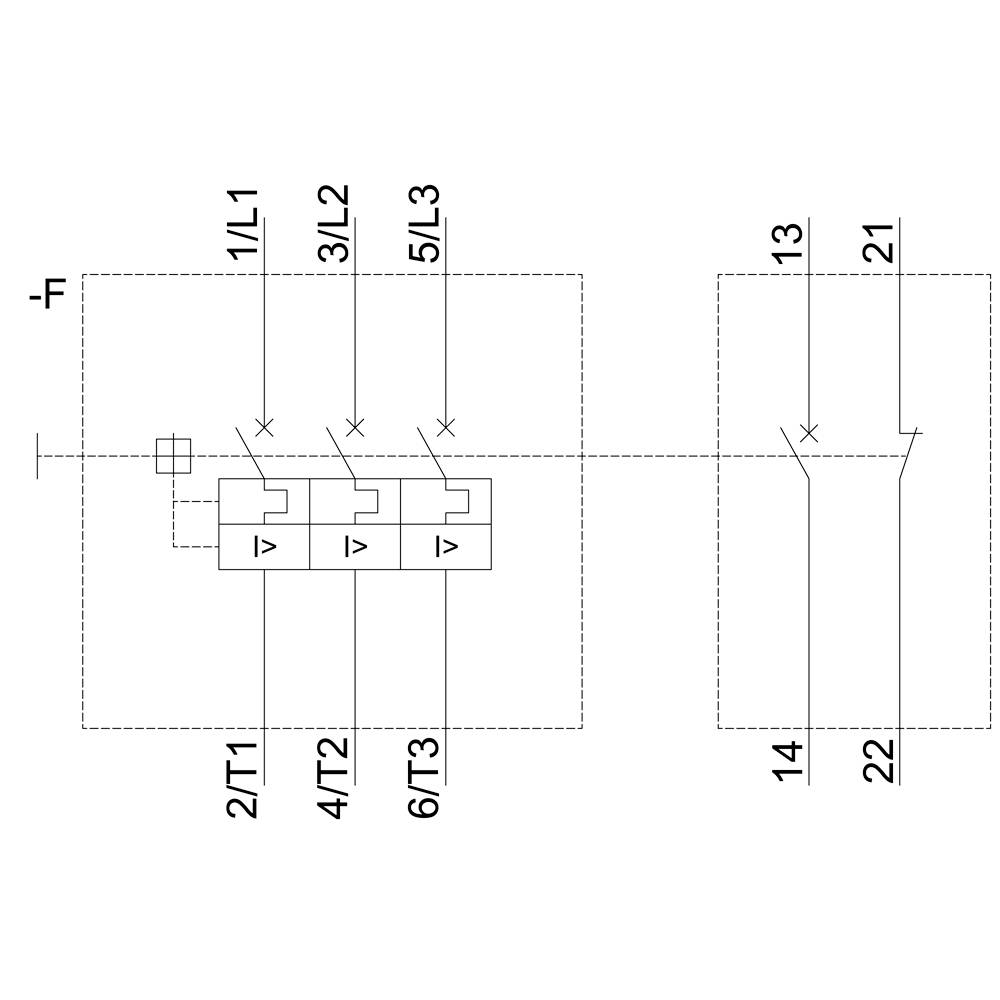

Šesterostupanjski krug S0 za zaštitu motora, KLASA 10 Otpuštanje 7 ... 10 A N-otpuštanje 130 A Standardni kapacitet uklapanja s poprečnim pomoćnim prekidačem 1S + 1NC SIRIUS 3RV2 prekidač za zaštitu motora radi sigurne odspajanja u slučaju kratkog spoja i zaštite potrošača te sustava od preopterećenja, kao i za sigurno razdvajanje sustava od mreže. Kompaktni i klimatski neispravni prekidači optimizirani su za uporabu u dovodima opterećenja zbog niske disipacije topline, naravno i za IE3 / IE4 motore i jednako za prebacivanje istosmjerne struje. Ovlaštenja su u svijetu (npr. IEC i UL / CSA) i aplikacije u potencijalno eksplozivnim aplikacijama (ATEX ili IEC Ex). Dostupne su inačice uređaja za zaštitu motora (također s funkcijom releja preopterećenja), zaštita sustava, zaštitu kratkog spoja kombinacija startera, zaštita transformatora, kao glavna i prekida za zaustavljanje u nuždi i za korištenje u IT mrežama. Dostupni su s vijčanim ili opružnim priključkom za brzo, bez potrebe za održavanjem i protiv vibracija, a po želji s ugrađenim pomoćnim prekidačem. Sveobuhvatni pribor, kao što su pomoćni kontakti, pomoćna ispuštanja, signalne sklopke i sl., Isti su za sve veličine. Korištenje različitih opcija napajanja energijom, poput odgovarajućeg SIRIUS 3RV29 ulaza, znatno smanjuje ožičenje glavnog strujnog kruga. Prekidači 3RV2 zamjenjuju dokazanu 3RV1 seriju. Jednostavan, učinkovit, uvijek ažuran - SIRIUS modularni sustav.
