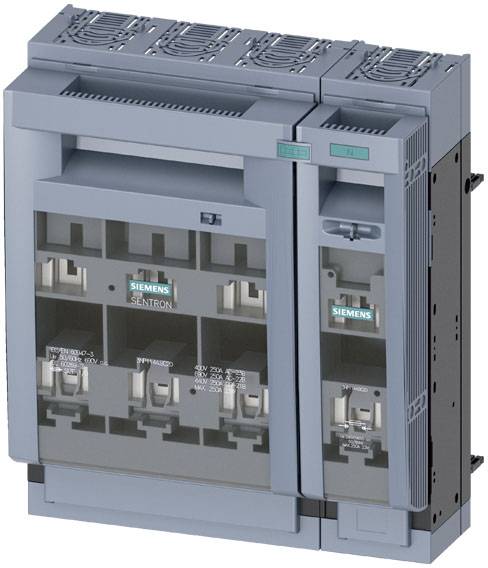

Siemens 3NP11441BC20 sigurnosna teretna rastavna sklopka Veličina osigurača = 1 250 A 690 V/AC, 440 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sigurnosna teretna rastavna sklopka
Veličina osigurača
1
Broj polova
4
Nazivna struja - zaokružena
250 A
Izvedba
Pokrivna razina 32/70 mm
Tehnički list (PDF)
Broj
Ukupno (529,00 € / komad)
529,00 €
sa PDV-om
Tehnički podaci
- Dizajn električnog priključka / za glavni strujni krug: stezaljka kutije
- Izvedba elementa za pokretanje: ručka poklopca
- Izvedba sabirnice: debljina sabirnice 5 ili 10 mm
- Moment pritezanja / s vijčanim spojem / minimalno: 10 Nm
- Moment pritezanja / s vijčanim spojem / maksimalno: 10 Nm
- Izvedba uređaja: za sustav sabirnica 8US 60mm
- Veličina jezičca za razdvajanje: 1 i 0
- Vrsta pričvršćenja: sabirnica
- Prikladnost za uporabu / prekidač opterećenja: da
- Prikladnost za uporabu / sigurnosni prekidač: da
- Prikladnost prekidača za uporabu / održavanje / popravak: da
- Položaj ugradnje: horizontalno/vertikalno
- Mehanički vijek trajanja (ciklusi preklapanja) / tipično: 1600
- Položaj / radnog elementa: naprijed
- Značajke proizvoda / zaključavanje: da
- Značajka proizvoda / mogućnost zatvaranja: da
- Proširenje proizvoda / pomoćni prekidač: da
- Proširenje proizvoda / izborno / mogućnost zaključavanja: da
- Proširenje proizvoda / opcija / nadzor osigurača: da
- Proširenje proizvoda / opcija / praćenje kvara faze: da
- Proširenje proizvoda / opcija / nadzor zaštite od prenapona: da
- Klasa zaštite IP: IP40
- Stupanj zaštite IP / sa zatvorenim prekidačem / s poklopcem ili poklopcem kabelske stopice: IP40
- Stupanj zaštite IP / sa zatvorenim prekidačem / bez poklopca ili poklopca kabelske stopice: IP30
- Stupanj zaštite IP / otvoreni: IP20
- Otpornost na prenapon: 8kV
- Temperatura okoline / tijekom rada / minimalno: -25 °C
- Temperatura okoline / tijekom rada / maksimalno: 55 °C
- Gubitak snage / maksimalno: 101 W
- Stupanj onečišćenja: 3
- Izolacijski napon: 690V
- Srednji razmak tračnica: 60 mm
- Širina sabirnice / minimum: 12 mm
- Širina sabirnice / maksimalno: 30 mm
- Presjek spojivog vodiča / za glavne kontakte / višežilni / minimalno: 70 mm²
- Presjek spojivog vodiča / za glavne kontakte / višežilni / maksimalno: 185 mm²
- Presjek spojivog vodiča / za glavne kontakte / jednožilni ili višežilni / minimalno: 70 mm²
- Presjek spojivog vodiča / za glavne kontakte / jednožilni ili višežilni / maksimalno: 185 mm²
- Poprečni presjek spojivog vodiča / za glavne kontakte / fino višežilni / s obradom na kraju jezgre / minimalno: 70 mm²
- Presjek spojivog vodiča / za glavne kontakte / fino užični / s obradom na kraju jezgre / maksimalno: 120 mm²
- Vrsta presjeka spojivih vodiča / lamelirani vodiči / maksimalno: 20 x 10 mm
- Izvedba
Pokrivna razina 32/70 mm
- Vrsta proizvoda
sigurnosna teretna rastavna sklopka
- Veličina osigurača
1
- Broj polova
4
- RoHS-konforno
Da

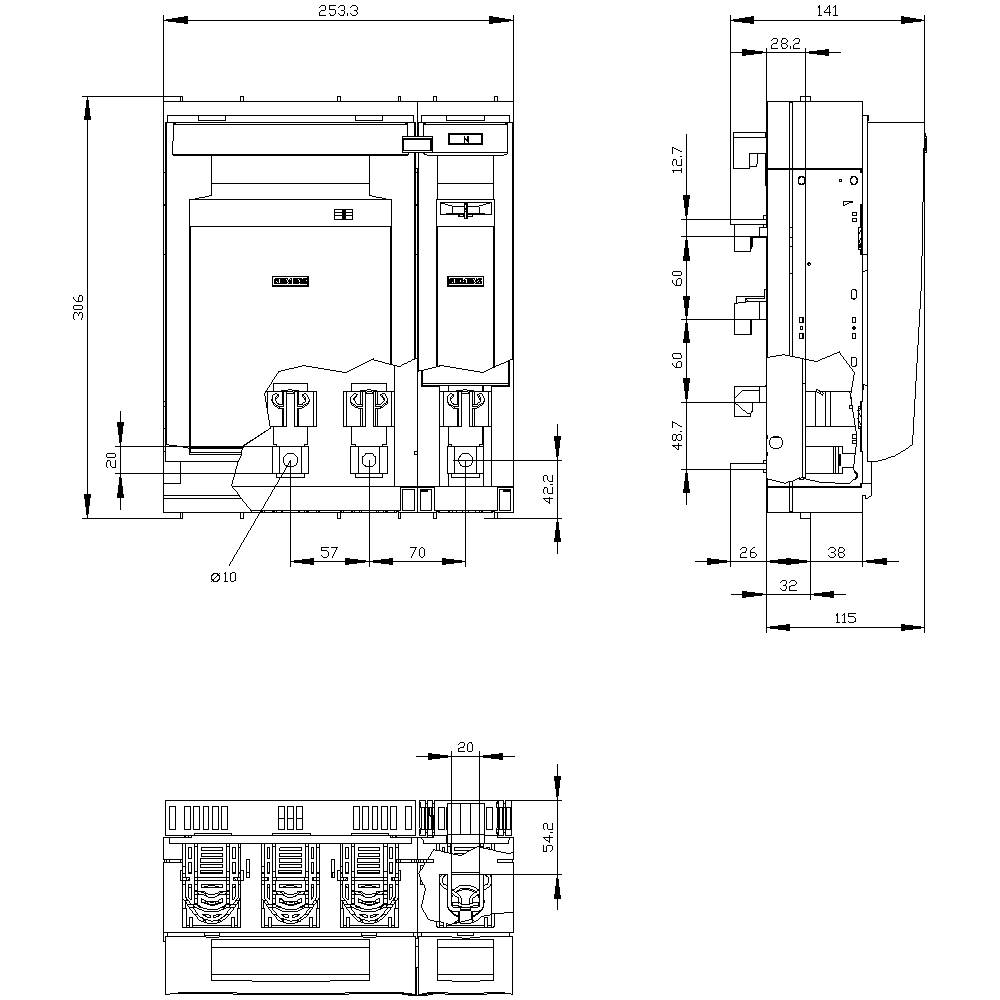

- dim.
(Š x V x D) 253.7 x 306 x 142.2 mm
- Sadržaj
1 St.
- Nazivna struja
250 A
- Nazivna struja - zaokružena
250 A
- Nazivni napon
690 V/AC
440 V/DC
- Širina
253.7 mm
- Visina
306 mm
- Dubina
142.2 mm
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2864078 Siemens 3NP11441BC20 sigurnosna teretna rastavna sklopka Veličina osigurača = 1 250 A 690 V/AC, 440 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2864078 Siemens 3NP11441BC20 sigurnosna teretna rastavna sklopka Veličina osigurača = 1 250 A 690 V/AC, 440 V/DC 1 St.
Opis
SENTRON, 3NP1 osigurač rastavljač, 4-polni, NH1, 250 A, za sistem sabirnica 8US 60mm, kutijasta stezaljka, nivo poklopca 32/70mm
