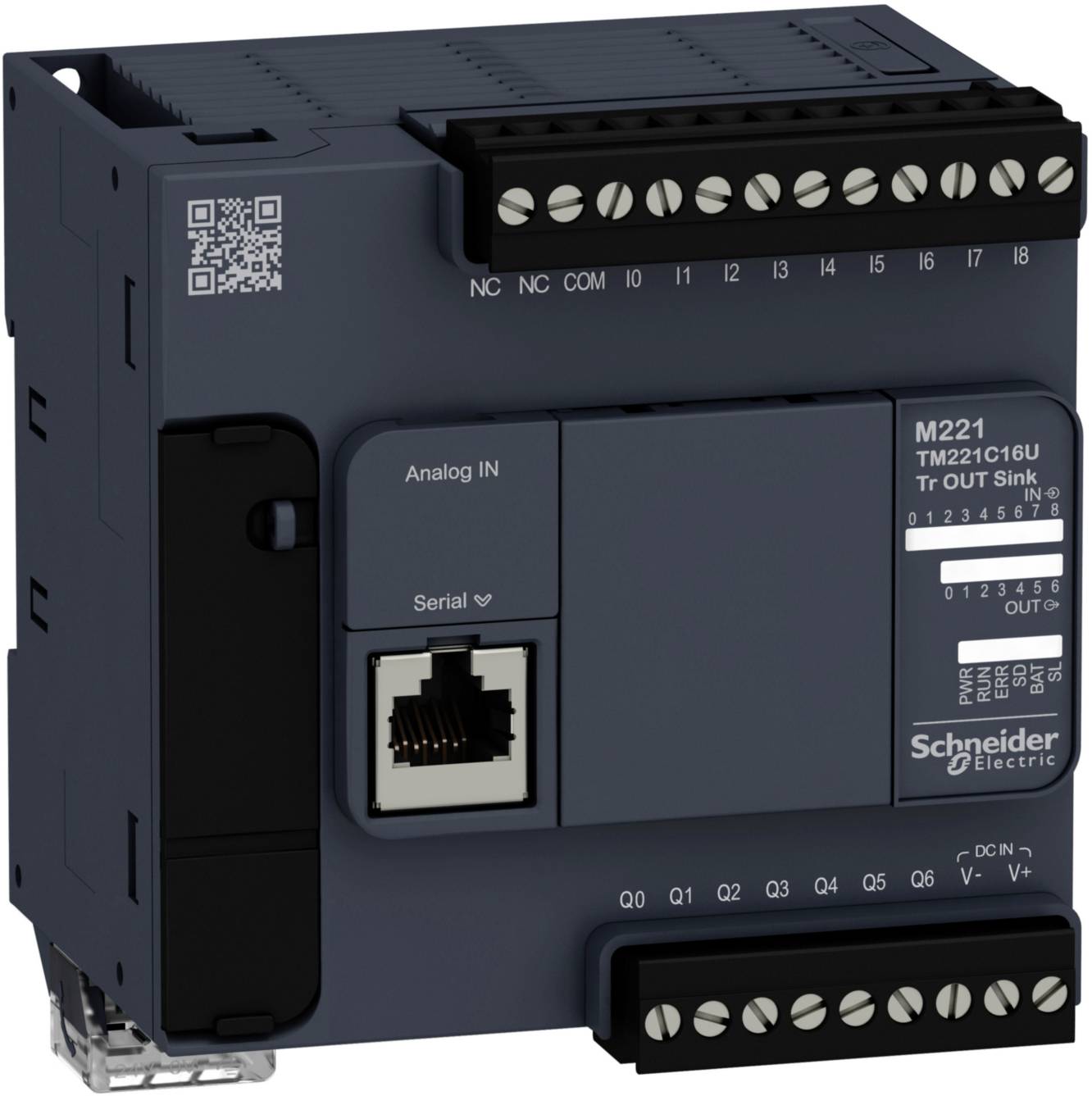

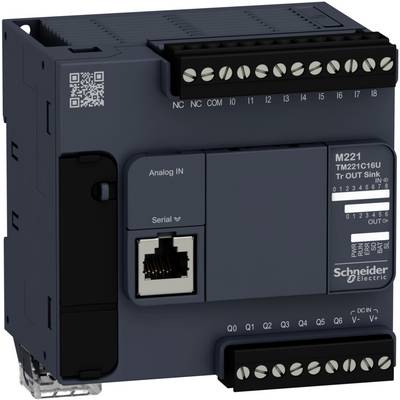

Schneider Electric TM221C16U modul za proširenje

PLC kontrola Modicon M221 u kompaktnom formatu s 0,2µs / Booleovim uputama za automatizaciju jednostavnih industrijskih strojeva. Ukupno 16 integriranih I/O, uključujući 9 digitalnih (5 standardnih s 5kHz i 4 HSC sa 100kHz) ulaza, 7 digitalnih izlaza. Dodatno 2 analogna (0V do 10V / 10Bit) ulaza. RS485/RS232 sučelje s RJ45 utičnicom za Modbus ASCII/RTU master/slave, ASCII znakovni niz, Modbus Serial IO skener. Napajanje je preko 24VDC. Digitalni izlazi su dizajnirani kao sink tranzistori (0,5A). Proširivo s do jednim plug-in modulom. 640 kB integrirane RAM memorije i 2 MB flash memorije. Integrirana kontrola za do 2 koordinirane osi. Kontrola položaja (PTO) s trapezoidnim ili S profilom za 2 osi u načinu rada Pulse Direction (P/D) ili jednu os u načinu CW/CCW. Opremljen utorom za SD karticu, USB mini-B priključkom za programiranje, prekidačem za pokretanje/zaustavljanje i QR kodom za izravan pristup tehničkoj dokumentaciji. Lokalno i udaljeno I/O proširenje s Modicon TM3 I/O sustavom. Programiranje i konfiguracija korištenjem besplatnog softvera EcoStruxure Machine Expert - Basic (preuzimanje s www.se.com). Programiranje PLC-a prema IEC 61131-3 u popisu instrukcija programskih jezika (AWL), ljestvičastom dijagramu (LAD) ili jeziku sekvenci (Grafcet list/SFC). Spajanje preko uklonjive stezaljke s vijcima. Temperatura okoline tijekom rada -15°C do +50°C. Montaža na DIN šinu od 35 mm ili izravno na upravljačku ploču. Certificiran prema CE, cULus Listing Mark, RCM, EAC, LR, ABS, DNV-GL.

Ovaj tekst je strojno preveden.
