Schneider Electric servomotor SH31404P01F2000

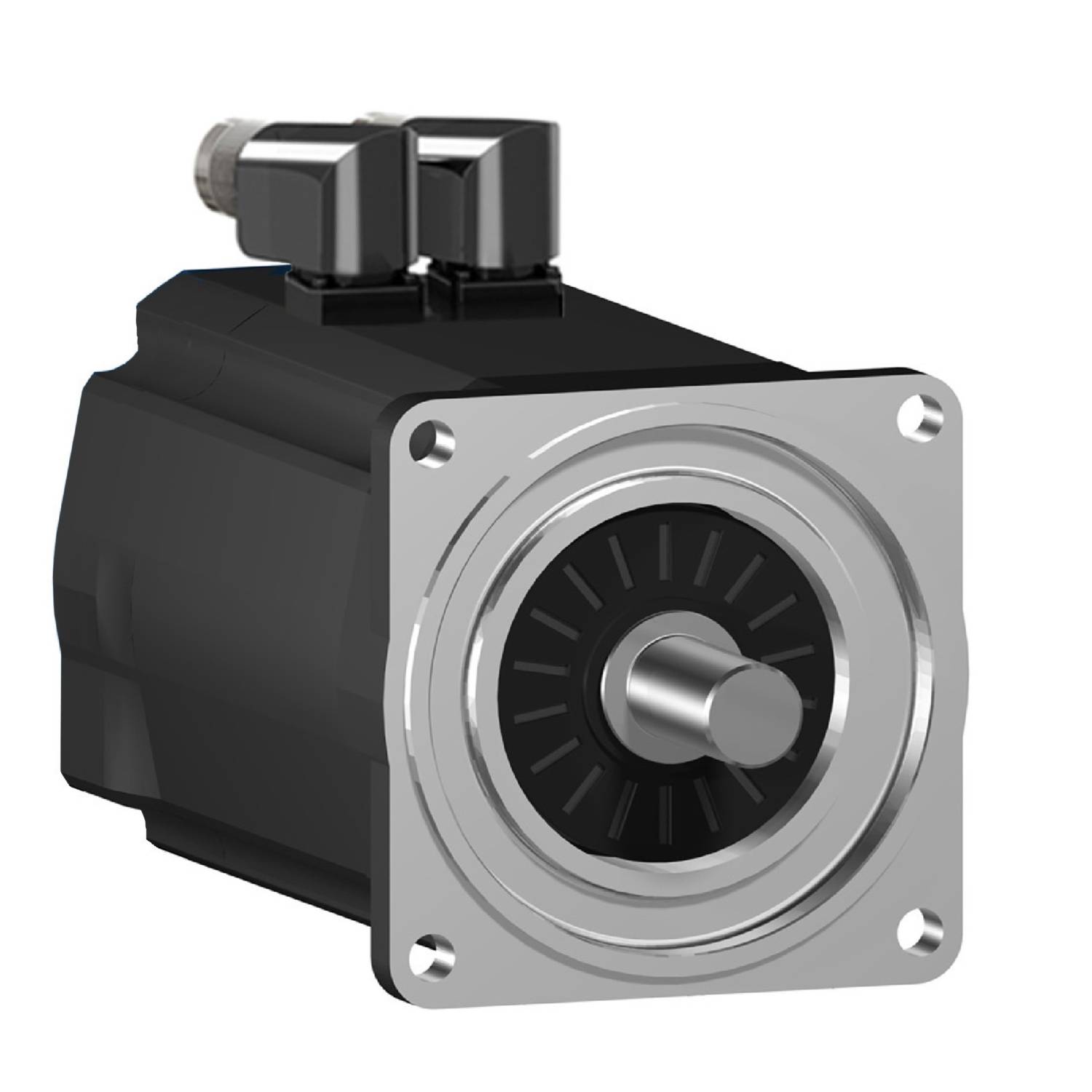

Lexium SH3 servo motor. Ova SH3 serija AC servo motora ima malu inerciju rotora, što omogućuje visoku sposobnost ubrzanja za dinamičku primjenu. Zahvaljujući tehnologiji namotaja, veća je gustoća snage u kompaktnom dizajnu. Ovaj servo ima nominalni kontinuirani okretni moment u mirovanju od 33,4 Nm i doseže vršni okretni moment od 131,9 Nm. Njegov nazivni broj okretaja je do 3600 o/min ovisno o naponu napajanja. To rezultira nominalnom snagom ovisnom o naponu do 4190 W. Ugrađeni enkoder dizajniran je kao SinCos Hiperface jednostruki okretaj sa 128 perioda/okretaju (128x1024). Električni priključak se vrši preko konektora M40 + M23, zakošenih pod kutom od 90° i okretnih. Prirubnica motora je 140 mm za pričvršćivanje. Pogonska osovina ima promjer 24 mm. Kraj osovine je gladak i ima klasu zaštite IP54. Kućište motora je u skladu s klasom zaštite IP65. Integrirana je držačna kočnica. Servo pojačala iz serije Lexium Lexium 52 i Lexium 62 preporučuju se za rad sinkronog motora.

Ovaj tekst je strojno preveden.
