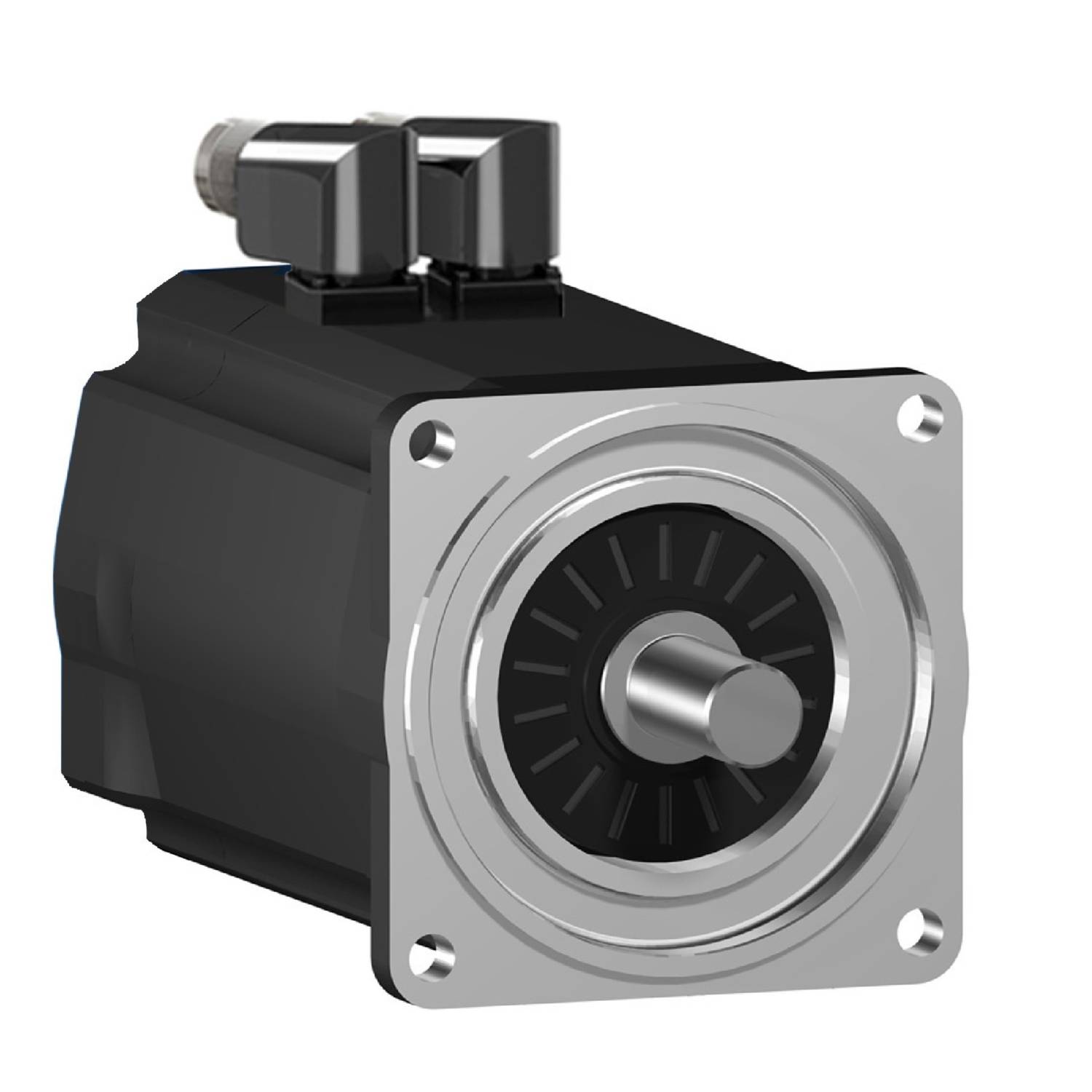

Schneider Electric servomotor SH31403P01A2000

Lexium SH3 servo motor. Ova SH3 serija AC servo motora ima malu inerciju rotora, što omogućuje visoku sposobnost ubrzanja za dinamičku primjenu. Zahvaljujući tehnologiji namotaja, veća je gustoća snage u kompaktnom dizajnu. Ovaj servo ima nominalni kontinuirani okretni moment u mirovanju od 27,8 Nm i doseže vršni okretni moment od 90,2 Nm. Njegov nazivni broj okretaja je do 3600 o/min ovisno o naponu napajanja. To rezultira nominalnom snagom ovisnom o naponu do 3430 W. Ugrađeni enkoder dizajniran je kao SinCos Hiperface jednostruki okretaj sa 128 perioda/okretaju (128x1024). Električni priključak se vrši preko 2x M23 konektora, zakošenih pod 90° i okretnih. Prirubnica motora je 140 mm za pričvršćivanje. Pogonska osovina ima promjer 24 mm. Kraj osovine je gladak i ima klasu zaštite IP54. Kućište motora je u skladu s klasom zaštite IP65. Nema zadržne kočnice. Servo pojačala iz serije Lexium Lexium 52 i Lexium 62 preporučuju se za rad sinkronog motora.

Ovaj tekst je strojno preveden.
