Name: Schneider Electric R9DX01616 kvar struje-sigurnosni prekidač 16 A 0.03 A 230 V
Brand: Schneider Electric
SKU: 3754467

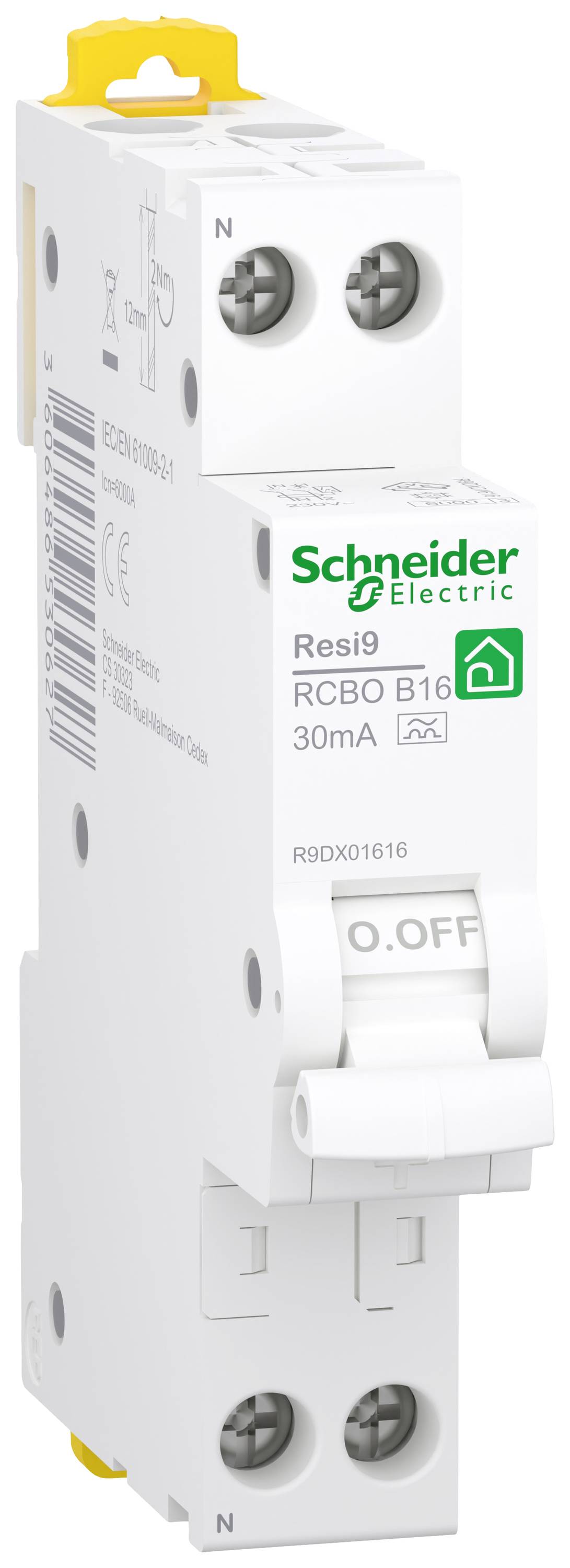

Schneider Electric R9DX01616 kvar struje-sigurnosni prekidač 16 A 0.03 A 230 V-0

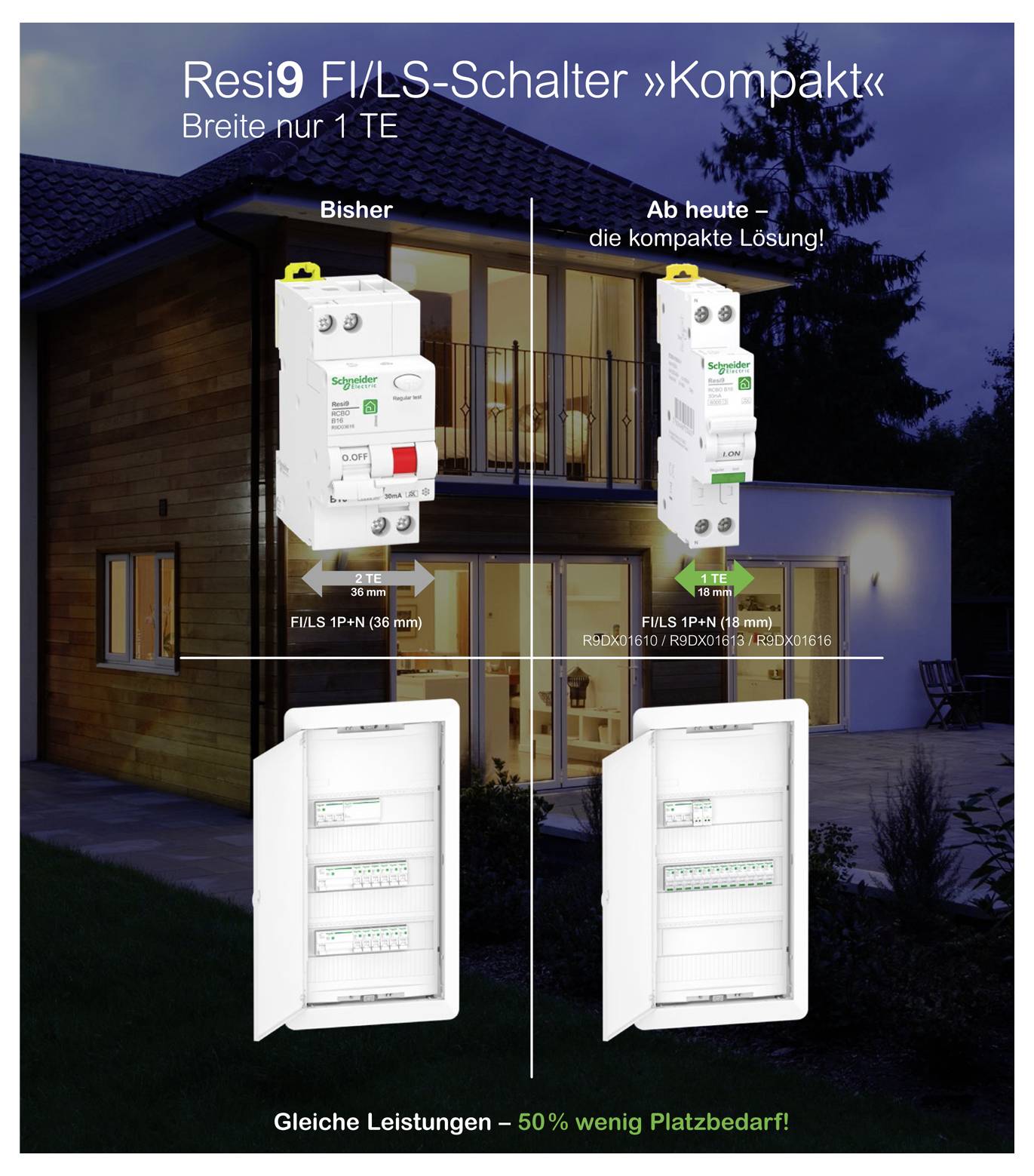

Schneider Electric R9DX01616 kvar struje-sigurnosni prekidač 16 A 0.03 A 230 V-1

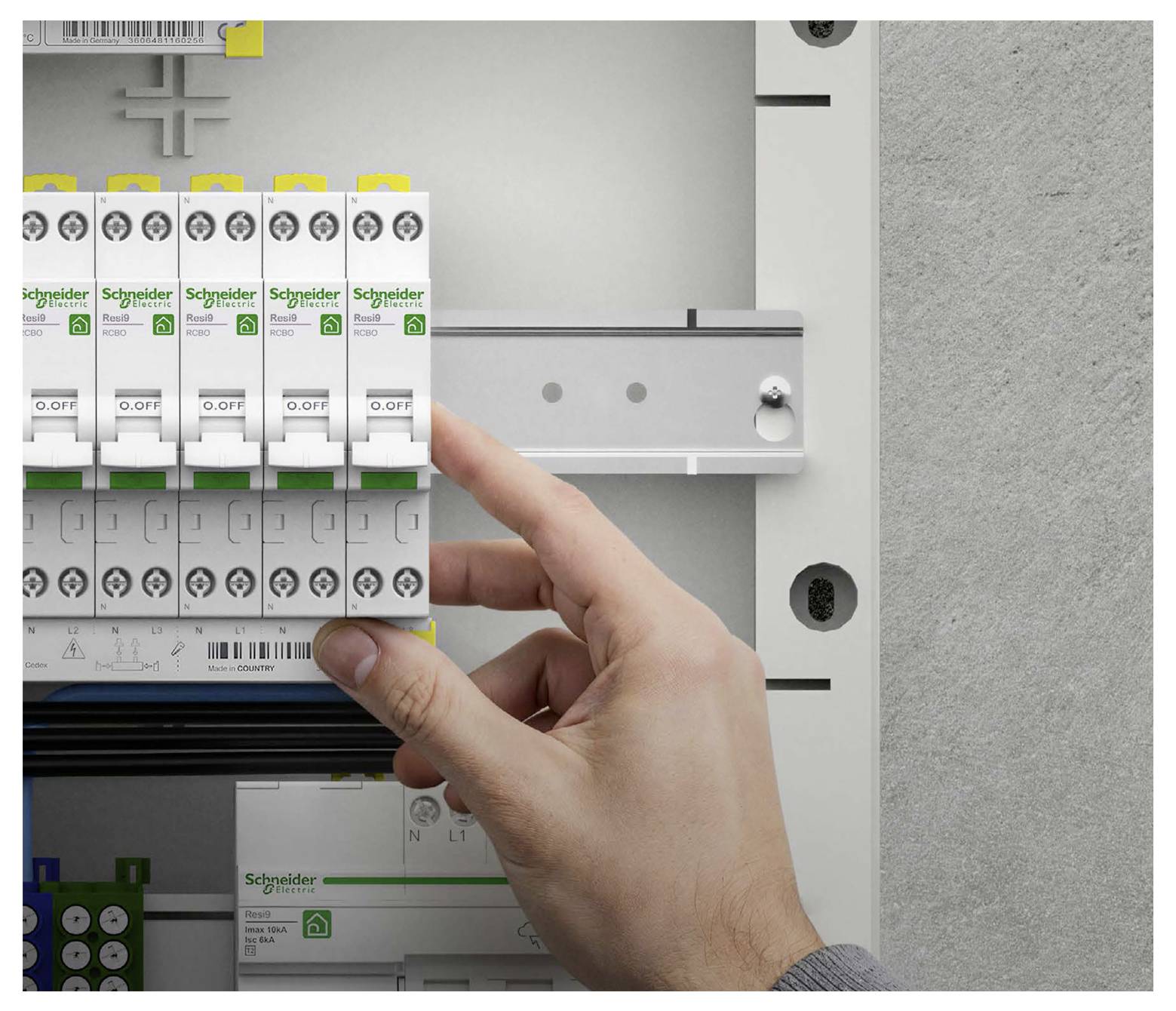

Ruka koja gasi Schneider Electric prekidač struje unutar električnog ploča.

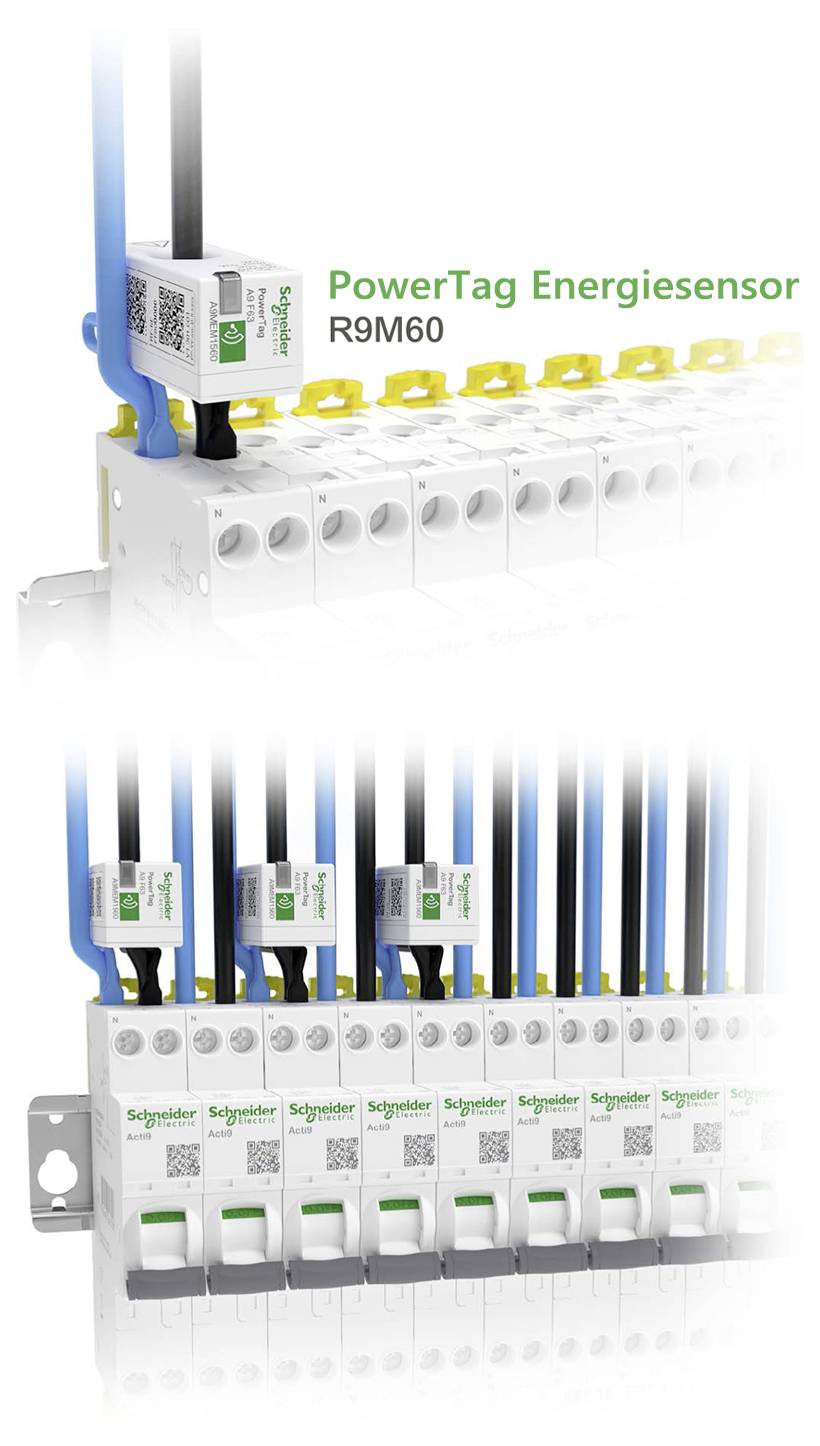

Schneider Electric PowerTag Energiesensor RM60 moduli za praćenje energije montirani na nizu automatskih osigurača u elektničnoj ploči.

1/4

Vrsta proizvoda

kvar struje-sigurnosni prekidač

Broj polova

Karakteristike okidanja

Nazivna diferencijalna struja

0.03 A

Nazivna struja - zaokružena

16 A

Tehnički list (PDF)

Nije dostupno

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Sustav uzemljenja: TN-S TT TN-CS TN
Vrsta proizvoda ili komponente: Zaštitna sklopka s preopterećenjem (RCBO)
Priključci - terminali:
Tunelske stezaljke (gornje ili donje) - 1 - 16 mm² - fiksne
Stezaljke za tunele (gornje ili donje) - 1 - 10 mm² - fleksibilne
Tunelske stezaljke (gornje ili donje) - 1 - 10 mm² - fleksibilne s ferulom

Vrsta proizvoda: kvar struje-sigurnosni prekidač

Broj polova: 1

Karakteristike okidanja: B

Nazivna diferencijalna struja: 0.03 A

Boja: bijela

dim.: (Š x V x D) 18 x 91 x 69 mm

Sadržaj: 1 St.

Nazivna struja: 16 A

Nazivna struja - zaokružena: 16 A

Broj prekidne snage: 6000 A

Nazivni napon: 230 V

Širina: 18 mm

Visina: 91 mm

Dubina: 69 mm

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3754467 Schneider Electric R9DX01616 kvar struje-sigurnosni prekidač 16 A 0.03 A 230 V

Upute za rad i sigurnost

Upute za rad i sigurnost 3754467 Schneider Electric R9DX01616 kvar struje-sigurnosni prekidač 16 A 0.03 A 230 V

Informacije

Informacije 3754467 Schneider Electric R9DX01616 kvar struje-sigurnosni prekidač 16 A 0.03 A 230 V

Opis

Zaštitite i obnovite svoje stambene građevinske projekte

Kao dodatak Resi9 sustavu, Resi9 FI/LS prekidač "Compact" u 1 TE doprinosi
Za zaštitu i veću sigurnost vaših uređaja i električnih instalacija.
Njegov kompaktni dizajn optimizira iskorištenost prostora, što ga čini savršenim izborom za
Projekti obnove i izgradnje stambenih objekata.

Resi9 FI/LS sklopka »Kompaktna« / Tip A – 6000 A
Zaštitna sklopka za diferencijalnu struju s integriranim minijaturnim prekidačem
Zaštitna sklopka tipa A (RCCB) – 6000 A

Resi9 FI/LS prekidač, kompaktan u 1 TE:
FI/LS prekidači Resi9 osiguravaju sveobuhvatno
Zaštita krajnjih strujnih krugova (kratki spoj, preopterećenje,
i struje kvara):
• Testirano prema IEC/EN 61009-1, IEC/EN 61009-2-1
• Zaštita:
• od osoba pri izravnom kontaktu (≤ 30 mA),
• sustava protiv izolacijskih kvarova (≤ 300 mA),
• sustava protiv opasnosti od požara (≤ 300 mA),
• protiv preopterećenja i kratkog spoja,
• Preključivanje i isključivanje električnih krugova.

Tip A
Tip A detektira čisti sinusoidni signal kao i pulsirajući signal
Istosmjerne struje kvara:
• Dizajniran je za zaštitu električnih krugova ili pojedinačnih komponenti
propisano za kućanske aparate, kao što su...
Perilice rublja ili sušilice.

Optimalna zaštita od preostale struje za ljude i opremu s našim novim kompaktnim Resi9 tip A FI-LS 1P+N 10A tvrtke Schneider Electric. Ovaj kompaktni FILS 1TE (18 mm) koristi se na mrežnoj frekvenciji od 50 Hz i radnom naponu od 230 V AC. B, s kratkospojnom otpornošću od 6 kA pri 230 V AC prema normi EN/IEC 61009-2-1. Nazivna rezidualna struja 30 mA, tip A, isključuje se pri izmjeničnim strujama kvara i ne zasićuje se do 6 mA istosmjernih struja kvara. Pogodno za korištenje na radnim temperaturama od -25°C do 60°C. Mehanički crveni indikator za isključenje prekidača i zasebni mehanički crveni indikator za isključenje uređaja za preostalu struju na prednjoj strani uređaja. Gumb za testiranje označen je slovom "T". Pritiskom na ovu tipku možete testirati funkcionalnost zaštitnog uređaja. Serija Resi9 FILS nudi najbolju moguću zaštitu u stambenoj gradnji.
